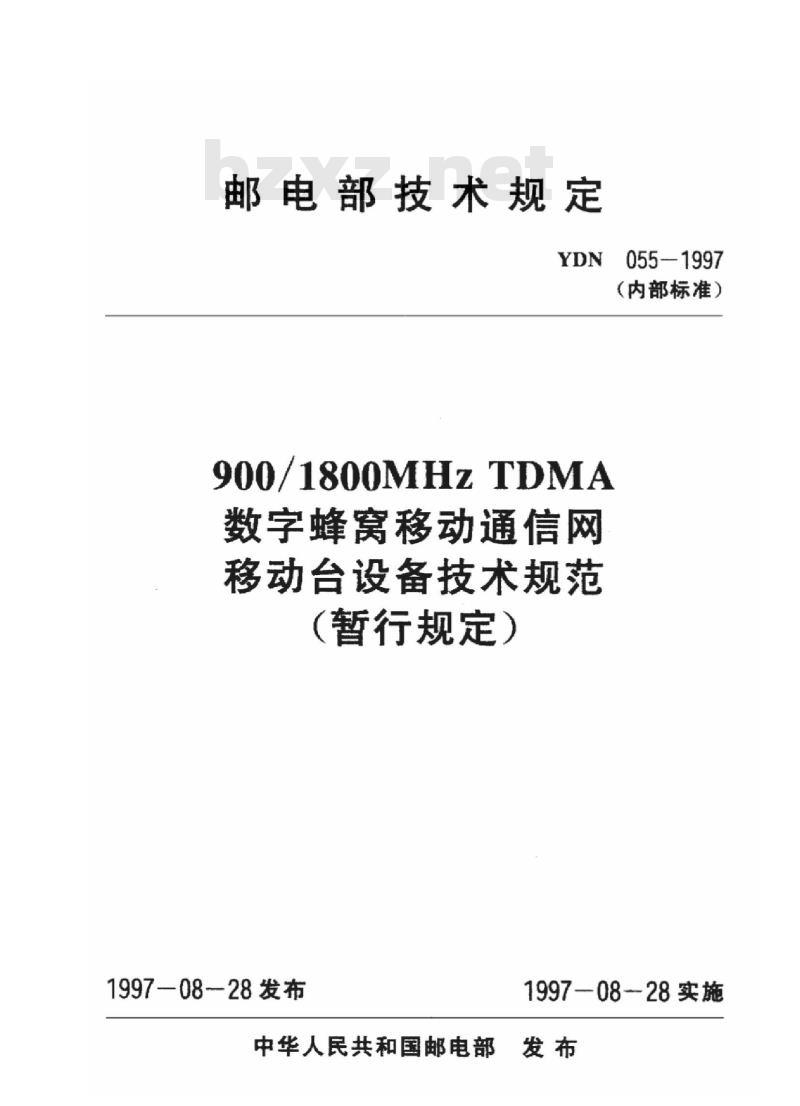

【YD通讯标准】 900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范

邮电部技术规定
055-1997
（内部标准）
900/1800MHz TDMA
数字蜂窝移动通信网
移动台设备技术规范
（暂行规定）
1997-08-28发布
中华人民共和国邮电部
1997-08-28实施

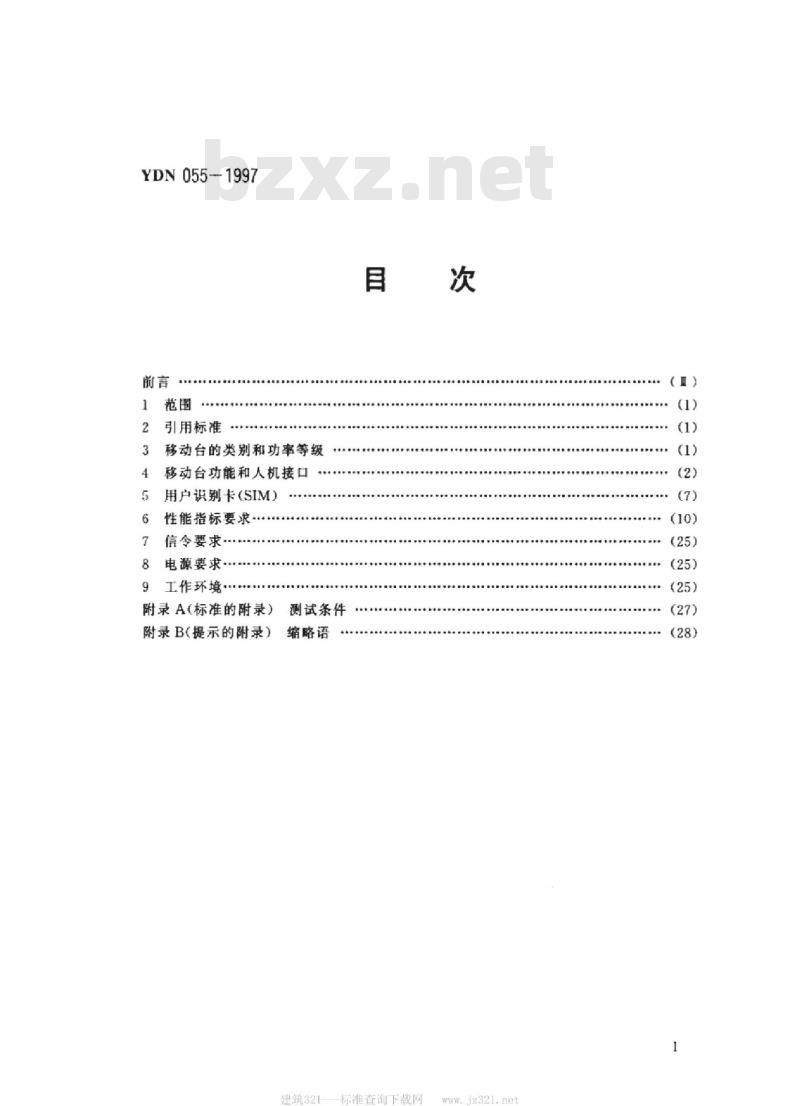

YDN055--1997
引用标准
移动台的类别和功率等级
移动台功能和人机接口
用户识别卡（SIM)
性能指标要求
信令要求·
电源要求·
工作环境·
附录A（标准的附录）
测试条件
附录B（提示的附录）
缩略语
建筑321
标准查询下载网
(25)）
YDN055-1997

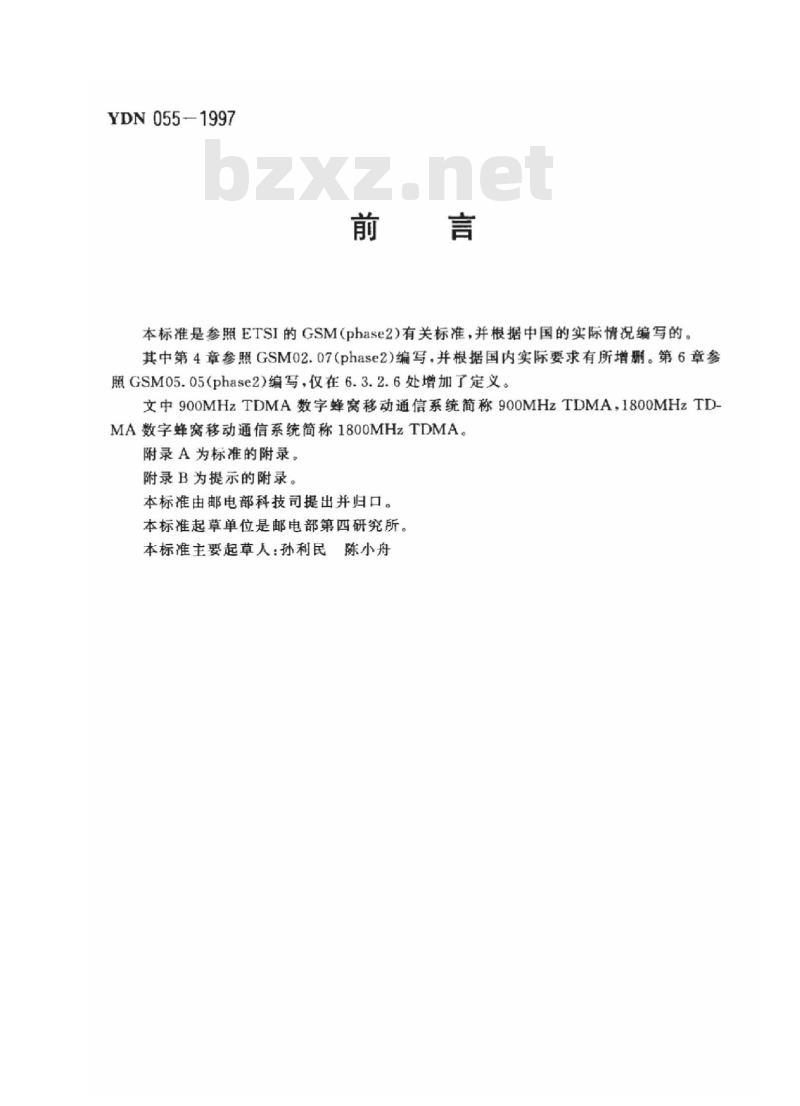

本标准是参照ETSI的GSM(phase2)有关标准，并根据中国的实际情况编写的。其中第4章参照GSM02.07(phase2)编写，并根据国内实际要求有所增删。第6章参照GSM05.05(phase2）编写，仅在6.3.2.6处增加了定义文中900MHzTDMA数字蜂窝移动通信系统简称900MHzTDMA，1800MHzTDMA数字蜂窝移动通信系统简称1800MHzTDMA。附录A为标准的附录
附录B为提示的附录。
本标准由邮电部科技司提出并归口。本标准起草单位是邮电部第四研究所。本标准主要起草人：孙利民陈小舟1范围
邮电部技术规定

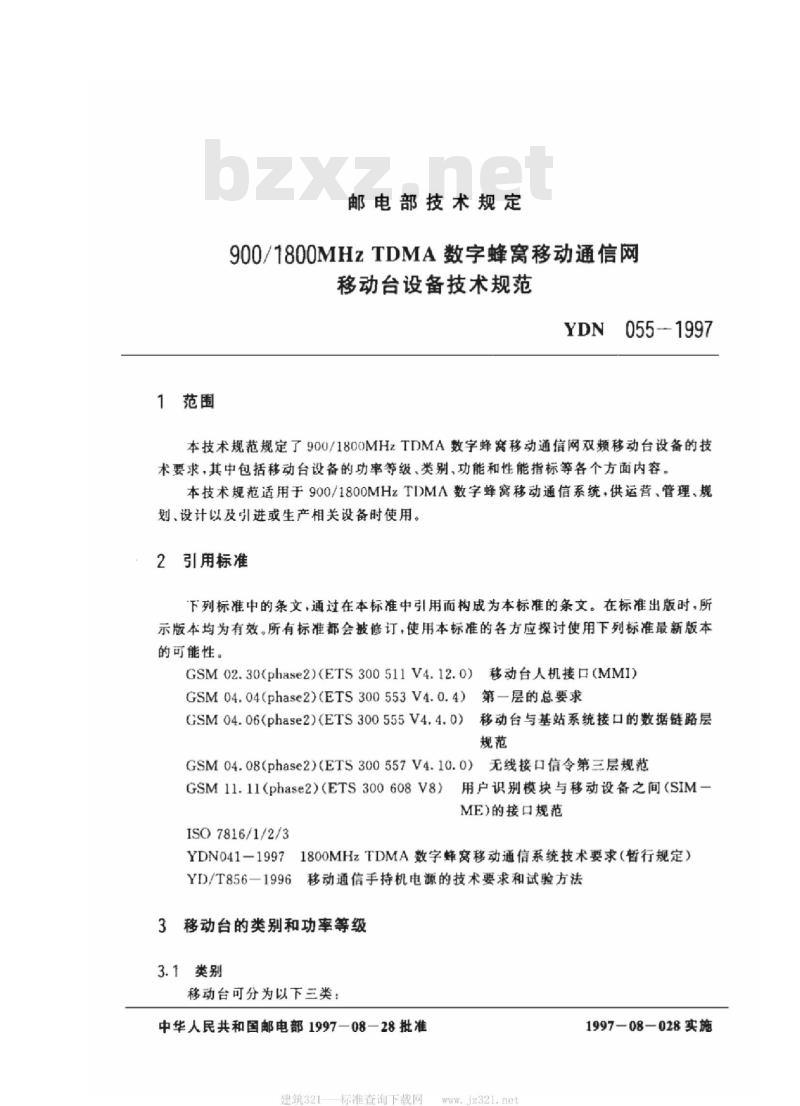

900/1800MHzTDMA数字蜂窝移动通信网移动台设备技术规范
055-1997
本技术规范规定了900/1800MHzTDMA数字蜂窝移动通信网双频移动台设备的技术要求，其中包括移动台设备的功率等级、类别、功能和性能指标等各个方面内容。本技术规范适用于900/1800MHzTDMA数字蜂窝移动通信系统，供运营、管理、规划、设计以及引进或生产相关设备时使用。2引用标准
下列标准中的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GSM02.30(phase2)ETS300511V4.12.0）移动台人机接口（MMI)GSM04.04（phase2)(ETS300553V4.0.4）第—层的总要求GSM04.06（phase2)（ETS300555V4.4.0）移动台与基站系统接口的数据链路层规范
GSM04.08（phase2)(ETS300557V4.10.0）无线接口信令第三层规范GSM11.11(phase2)(ETS300608V8)）用户识别模块与移动设备之间（SIM一ME）的接口规范
ISO7816/1/2/3
YDN041一19971800MHzTDMA数字蜂宽移动通信系统技术要求（暂行规定）YD/T856一1996移动通信手持机电源的技术要求和试验方法3移动台的类别和功率等级
3.1类别
移动台可分为以下三类：
中华人民共和国邮电部1997一08一28批准建筑321-
标准查询下载网
1997-08-028实施
·车载台
·便携台
·手持机
3.2功率等级
YDN055--1997
移动台最大输出功率性的等级划分见表1。表1移动台最大输出功率的等级划分900MHzTDMA
功率等级
最大输出功率
8W(39dBm）
5W(37dBm）
2W(33dBm)
0.8W(29dBm)
4移动台功能和人机接口
4.1移动台功能
移动台类别
车载台或便携台
手持机
手持机
手持机
1800MHzTDMA
最大输出功率
1W(30dBm)
0.25W(24dBm)
4W(36dBm）
移动台类别
手持机
手持机
车载台或便携台
移动台功能与其相应业务的操作是密切相关的。这些业务定义参见《1800MHzTDMA数字蜂窝移动通信系统技术要求》。移动台功能一般分为以下3类：·基本功能
·补充功能
·附加功能
移动台的基本功能直接对应于基本电信业务的操作：补充功能对应于补充业务的操作；附加功能是有别于基本功能和补充功能的业务操作。以上所有业务操作详见GSM02.30(Phase2)。
以上功能又分为必备项和可选项。必备项是指移动台中应该具备的功能项，而可选项可由制造厂家自已决定，但必须保证对空间接口、网络、其它移动台及本身不构成影响。4.1.1基本功能
4.1.1.1必备项（M)
(1)号码识别
。被叫号码的识别显示
·被叫号码识别限制
·主叫号码的识别显示
·主叫号码识别限制
注：此处最大输出功率是指在移动台天线输出端测得的最大输出功率。2
YDN055-1997
（2）呼叫进程信号提示音见表2。呼叫进程信号提示音
发音类别
振铃音
拥塞音
鉴权失败音
未获得音
通话中断音
频率(Hz）
容差（Hz）
发音周期
响is，静4s
响500ms，静500ms
响200ms，静200ms
三重音静wwW.bzxz.Net
响200ms.静500ms
响200ms，静500ms
移动台也可使用任何合适的技术提供进程指示信息，但使用提示音时应符合本规范。（3）地区/PLMN指示
移动台必须对以下几种状态有所指示：·漫游时所登记的地区/PLMN指示（例如，如果移动台为中国电信的用户，则开机显示“中国电信”或“CHINATELECOM”字样）；·同一时间/地点可以使用的几种不同PI.MN指示：·当自动登记到另外PLMN时的指示。以上的各种指示也可组合为：
·如果移动台已登记，则可指示不同的地区/PLMN和已登记的地区/PLMN。（4)）地区/PIL.MN选择
移动台可以同时在不同的可用的PLMN之间选择。(5)双频模式选择
移动台应能在900MHz和1800MHz两个频段上工作，通话和待机状态均应自动优选1800MHz频段，且应支持在两个频段之间自动切换。（6)签署识别管理
当SIM卡从移动设备中抽出时，不能进行正常呼叫。(7)PIN输人错误指示
当输人的PIN有错时，移动台应有所指示。（8）业务指示
登记成功时的一种指示。
(9）键盘
基本键结构：
其它功能键由制造厂家自定。
建筑321
标准查询下载网
YDN055—1997
（10）国际移动台设备识别号（IMEI）国际移动台设备识别号（IMEI）是移动设备出厂时的唯一识别。(11）短消息指示和应答
移动台向用户提示已接受到来自业务中心的消息，并向PLMN发送应答信号告知短消息指示已被激活。然后PIMN将这个应答返回给业务中心。(12）短消息溢出指示
当移动台没有足够的空间存储短消息时将发出溢出指示。（13）紧急呼叫能力
用来建立移动台到当地紧急呼叫中心之间的连接。（14）密钥A5/0.A5/1和A5/2的支持(15)DTE/DCE接口
在数据业务传输中用于移动台与DTE/DCE之间的标准连接器。(16)ISDNS\接口
此接口是用于移动台与ISDN按I.420标准连接的标准连接器。(17）短消息业务小区广播DRX
移动台可以选择接收短消息业务小区广播。(18）对承载业务的支持
移动台支持的承载业务如下：
·异步300bit/s双工电路型
·异步1.2kbit/s双工电路型
·异步1200/75bit/s双工电路型*异步2.4kbit/s双工电路型
·异步4.8kbit/s双工电路型
·异步9.6kbit/s双工电路型
.同步1.2kbit/s双工电路型
·同步2.4bit/s双工电路型
·同步4.8bit/s双工电路型
·同步9.6bit/s双工电路型
·异步PAD接A300bit/s电路型
*异步PAD接入1.2kbit/s电路型
·异步PAD接人1200/75bit/s电路型·异步PAD接人2.4kbit/s电路型·异步PAD接入4.8kbit/s电路型·异步PAD接人9.6kbit/s电路型·同步双工分组2.4kbit/s
·同步双工分组4.8kbit/s
：同步双工分组9.6kbit/s
，交替话音/数据
·话音后接数据
4.1.1.2可选项（0)
（1)国际接续功能键（“+”）
YDN055-1997
移动台利用十”键获得与国际接续的目的。（2)ON/OFF开关功能
（3）汉字短消息功能
（4）自动重呼限制
当移动台呼叫尝试失败时，需要重呼尝试。造成失败的原因有以下几类：A用户忙
不可获得目标
·无用户响应
临时现象
·用户振铃，但无人接
·目标故障
·无可用的线路/信道
·临时故障
·交换设备拥挤
·被请求的线路/信道不可用
·未指定或不可用资源
C不可获得目标一
·未分配号码
·没线路
。号码更改
一永久现象
：无效号码格式（号码不全）
·网络故障
对以上各现象的自动重呼间隔要求见表3。自动重呼间隔要求
呼叫尝试
起始呼叫尝试
第1次呼叫尝试
第2次呼叫尝试
第3次呼叫尝试
第4次呼叫尝试
第5次呼叫尝试
第次呼叫尝试
重呼尝试之间的最小间隔
注：对A.B类现象n取10.C类现象n取1。建筑321
标准查询下载网
4.1.2补充功能
YDN055-1997
移动台补充功能是直接针对补充业务的操作，有关操作过程详见GSM02.30(Phase2)。
4.1.2.1必备项（M)
（1呼叫闭锁
允许移动台对其接人进行限制，但不影响紧急呼叫。分以下几类：·所有国际出呼叫的闭锁
·所有出呼叫的闭锁
·所有人呼叫的闭锁
·在HPLMN之外漫游，所有出呼叫的闭锁·在HPLMN之外漫游，所有人呼叫的闭锁(2)呼叫前转
允许输入呼叫前转到另外一个号码，分以下4种情况：·无条件呼叫前转
·遇忙呼叫前转
·无应答呼叫前转
·不能到达呼叫前转
(3)多方呼叫
（4)补充业务控制：移动台可对补充业务进行控制。一旦运营部门拒绝提供服务时，移动台应能提供明确指示。4.1.2.2可选项（0)
（1)不定结构补充业务数据
允许移动台用户和一特定的PLMN以一种对移动台和中间网络实体透明的方式通信。可开发特定的PLMN补充业务。（2）费率指示：移动台能显示来自PL.MN的每次通话的费率信息。4.1.3附加功能
4.1.3.1必备项(M)
自检：移动台开机后，在进入网络之前必须进行自检，以便为正常运行作准备。在自检过程中，移动台发射机不能向外辐射功率。当发现错误时必须有所指示。4.1.3.2可选项（O)
(1)缩位拨号
(2)固定号码呼叫
(3)号码重拨
(4)免提功能
（5呼出呼叫闭锁
(6)鉴权保护
（7)耳机音量调整
（8）备用耳机
（9）扬声器操作
(10)定时关机
(11)自动开机
（12）备用受/送话器
(13）接收信号强度指示
（14）呼叫费率计量
YDN055--1997
移动台具有两个计数器用于对用户最后一次通话以及积累的费率信息进行计量。并可显示给用户。
（15）移动台附加功能指示
(16)低电压告警
（17）电池容量指示
4.2人机接口（MMI）输入输出要求MMI输人输出要求规定了移动台在进行呼叫时对MMI的要求。它包括：呼叫控制和补充业务控制时对用户实际操作过程的要求和物理输入输出媒介（例如提示、显示信息）的要求。具体要求参见GSM02.30(Phasc2)。5用户识别卡（SIM）
5.1SIM分类
·ICSIM是符合ISO7816/1要求的识别卡；·PLug-inSIM是将ICSIM多余部分去掉加定向标志制成。其触点尺寸与ICSIM一致。主要用于手持机，也可根据制造厂家的选择用于其它类型的移动台上。5.2SIM与数字移动设备（ME）间的接口SIM与ME之间的基本接口规范必须符合国际标准ISO7816/1～3。为使SIM与数字ME之间能正常进行信息传递，SIM与移动台接口的附加要求将在以下内容中规定
5.2.1SIM物理接口
5.2.1.1机械接口
(1)尺寸要求
ICSIM与ME之前的机械接口满足国际标准ISO7816/1~2。PLug-inSIM与ME之间机械尺寸满足图1的要求，接口标准参照IS07816/3要求。(2）触点要求
在图1中，ICSIM与PLug-inSIM的C4和C8触点不用，故在ME中对应与C4和C8的位置可无接触单元。
对于ICSIM，ME在对应C6的位置上有接触点，在空闲方式下C6触点接到ME中的Vcc电源上。对PLug-inSIM，ME不提供C6触点，如果ME存在C6触点，则不提供编程电压。ME中C6触点不能接地。①SIM接触
建筑321-—标准查询下载网
YDN055-1997
在SIM未被激活时，不能造成SIM短路。②触点压力
接触单元的触点压力必须大到足以保证极限驱动条件下的接触。在没说明时，每个触点的压力必须大于0.5N。③ICSIM触点形状
接触单元接触曲率的半径必须大于等于0.8mm，其形状选择以对SIM应用不造成危害为准。
5.2.1.2电气接口
(1）时钟速率
SIM的时钟速率由外部ME提供。SIM支持1～5MHz时钟，SIM在指定时间内运行鉴权过程时至少需要13/4MHz时钟频率。其它情况下使用13/8MHz最小频率。ME制造厂家在应用速率变化时必须考虑IS07816/3的要求。(2)波特率
所有通信的波特率为：时钟频率/372。(3)电压
电源电压：Vcc=5V士10%
（4）操作方式
当电源开启时，SIM有两种方式：·工作方式，包括与ME之间的信息传输；·空闲方式，在空闲方式下SIM保留所有相关数据。为减少功耗，空闲方式下SIM支持以下3种休眠方式：
①内部全休眠方式
②指令休眠方式
③时钟休眠方式
(5）电流
SIM工作时最大耗电电流不超过10mA。当SIM处于休眠方式时，在1MHz、25C的电流不超过200A。
5.2.1.3SIM与ME接口各触点定义各触点定义如下（见图1：
C1——Vcc(电源电压）
C2——RST（复位）
C3—CLK(时钟）
C5——GND(地）
C6一一Vpp（编程电压）
C7——I/O（输入/输出）
C4.C8——无定义
5.2.1.4电性能要求
左边缘
YDN055-1997
上边缘
图1SIM卡尺寸结构
(1)ME各触点电性能要求见表4。表4ME各触点电性能
C5(GND)
C6(Vpp）
低电平
-0.3VV0.6V
I=+200μA
-0.3VV0.6V
J=+200μA
建筑321
标准查询下载网
高电平
185'911
V=5V±10%
1=10mA
4VI=+20mA
4VI=+200μA
5V±10%
