TB/T 895-1999.
1范围
TB/T 895规定了工作长度为55~100 mm的链蹄环型式与尺寸、技术要求及标记等。
TB/T 895适用于铁道车辆用各种链条。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 700- -1988 碳索结构钢
TB/T 2569.8- 195铁道机车车辆用锤上自由锻件机械加工余量与极限偏差黑皮类锻件
3型式与尺寸
链蹄环的型式与尺寸见图1及表1。
4技术要求
4.1材料:Q235- A, 并应符合GB/T 700 的规定。
4.2未注明的锻件尺寸公差应符合 TB/T 2569.8 的规定。
5标记
d = 16 mm、B= 20 mm、L = 90 mm的链蹄环的标记示例:
链蹄环16x20x90 TB/T 895-1999
本标准是在TB 895- -74 的基础上,对机械制图、表面粗糙度、焊缝代号、材料标记代号等按现行标准进行整顿,对技术要求进行完善和补充。
本标准自2000年6月1日实施,同时代替TB 895- -74。
本标准由铁道部四方车辆研究所提出并归口。
本标准修订单位:齐齐哈尔铁路车辆(集团)有限责任公司、铁道部四方车辆研究所。
本标准主要修订人:卢静、王金陈维瑜。
本标准1968年首次发布,1974年第- -次修订,本次为第二次修订。

标准内容

部分标准内容：

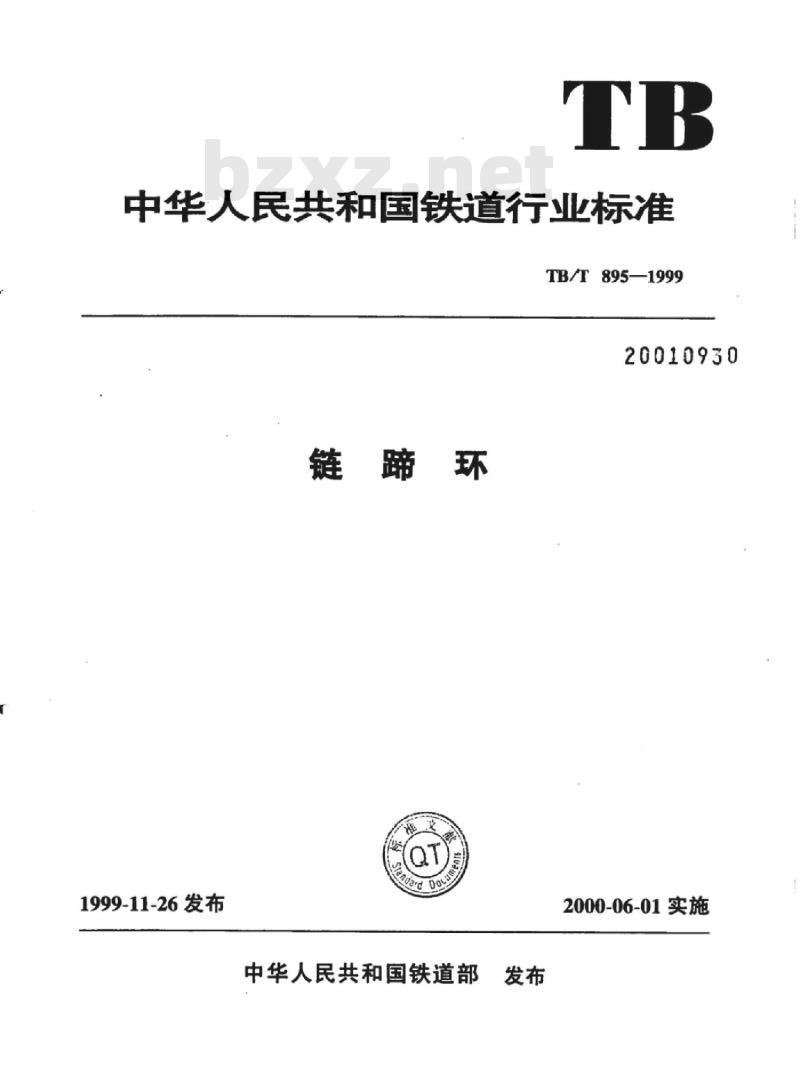

中华人民共和国铁道行业标准
TB/T895—1999
20010930
链蹄环
1999-11-26发布
中华人民共和国铁道部
2000-06-01实施
TB/T895—1999

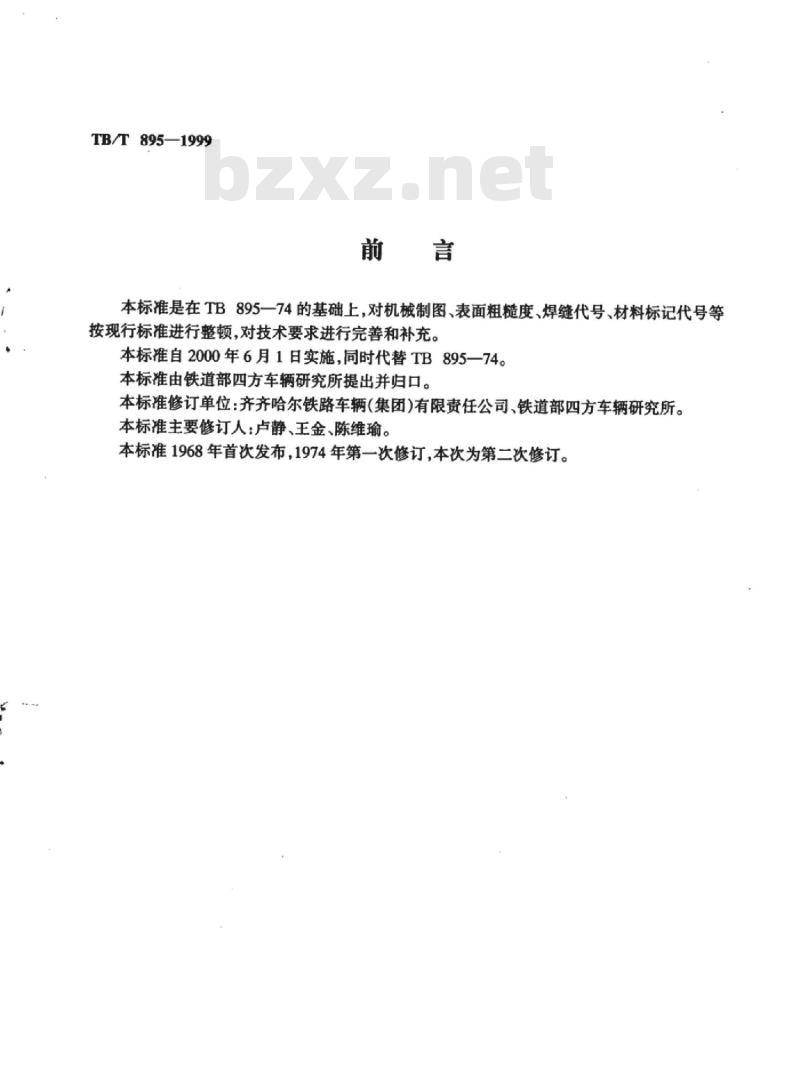

本标准是在TB895一74的基础上，对机械制图、表面粗糙度、焊缝代号、材料标记代号等按现行标准进行整顿，对技术要求进行完善和补充。本标准自2000年6月1日实施，同时代替TB895一74。本标准由铁道部四方车辆研究所提出并归口。本标准修订单位：齐齐哈尔铁路车辆(集团)有限责任公司、铁道部四方车辆研究所。本标准主要修订人：卢静、王金、陈维瑜。本标准1968年首次发布，1974年第一次修订，本次为第二次修订。1范围wwW.bzxz.Net

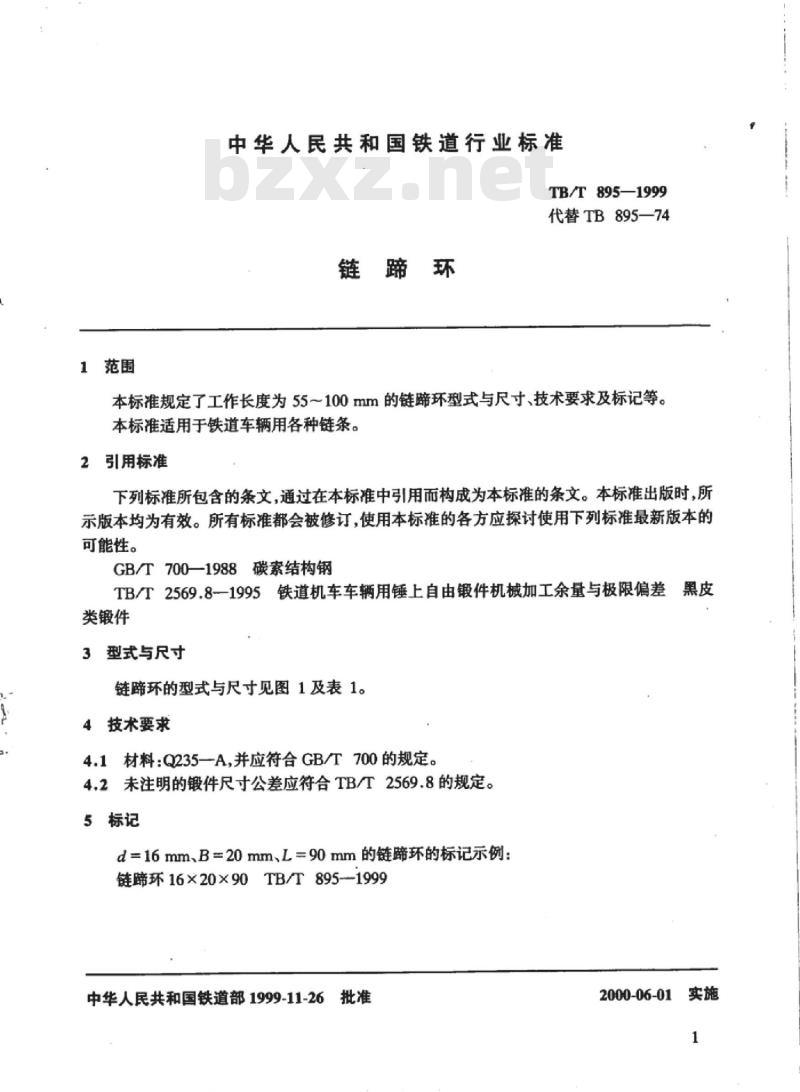

中华人民共和国铁道行业标准
TB/T895—1999
代替TB895—74
链蹄环
本标准规定了工作长度为55～100mm的链蹄环型式与尺寸、技术要求及标记等。本标准适用于铁道车辆用各种链条。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T700—1988碳素结构钢
铁道机车车辆用锤上自由锻件机械加工余量与极限偏差黑皮TB/T2569.8-1995
类锻件
型式与尺寸
链蹄环的型式与尺寸见图1及表1。4技术要求
4.1材料：Q235—A，并应符合GB/T700的规定。4.2未注明的锻件尺寸公差应符合TB/T2569.8的规定。5标记
d=16mm、B=20mm、L=90mm的链蹄环的标记示例：链蹄环16×20×90TB/T895--1999中华人民共和国铁道部1999-11-26批准2000-06-01
公称尺寸
TB/T895—1999

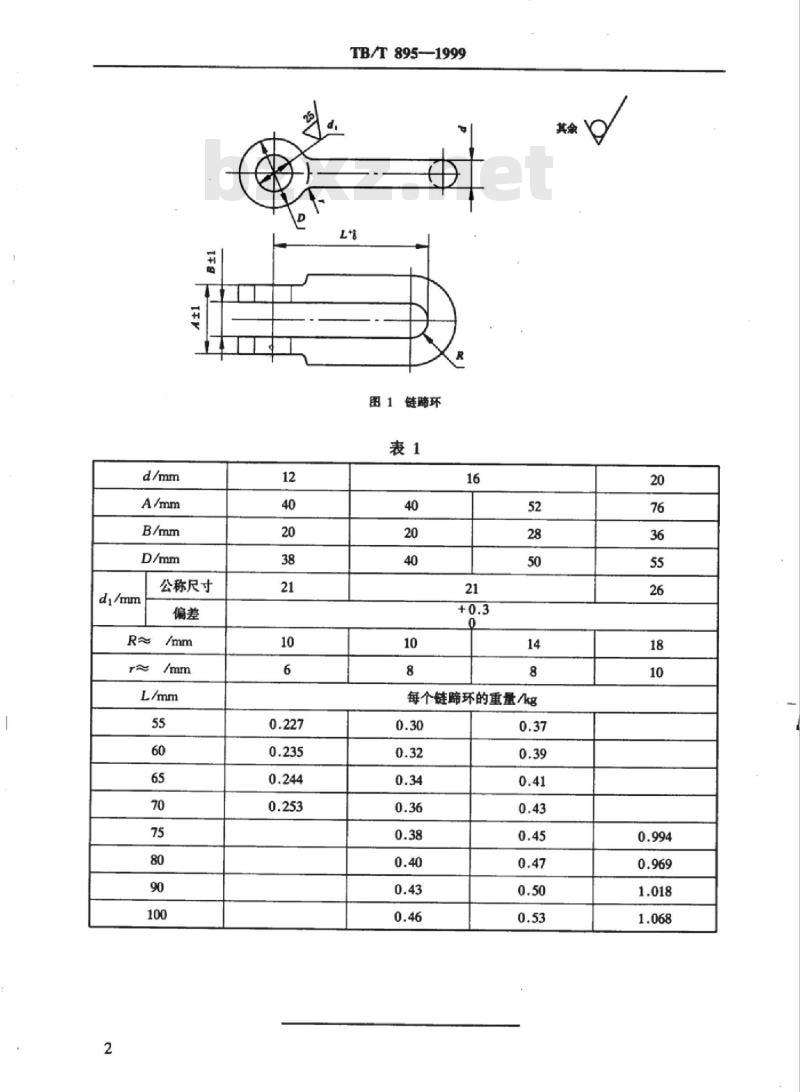

图1链蹄环
每个链蹄环的重量/kg

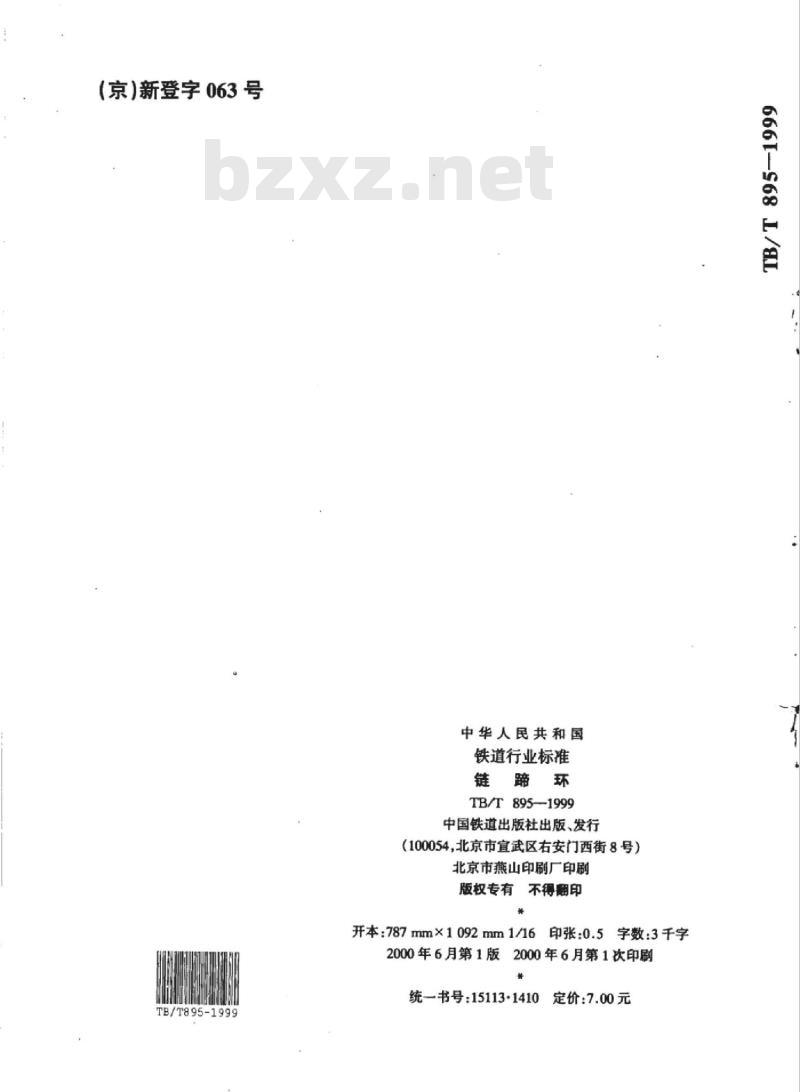

（京）新登字063号
TB/T895-
中华人民共和国
铁道行业标准
链蹄环
TB/T 8951999
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）北京市燕山印刷厂印刷
版权专有不得翻印
开本：787mm×1092mm1/16
5印张：0.5字数：3千字
2000年6月第1版
2000年6月第1次印刷
统一书号：15113-1410
定价：7.00元
666168
