【石油天然气行业标准(SY)】 浅海钢质固定平台结构设计与建造技术规范

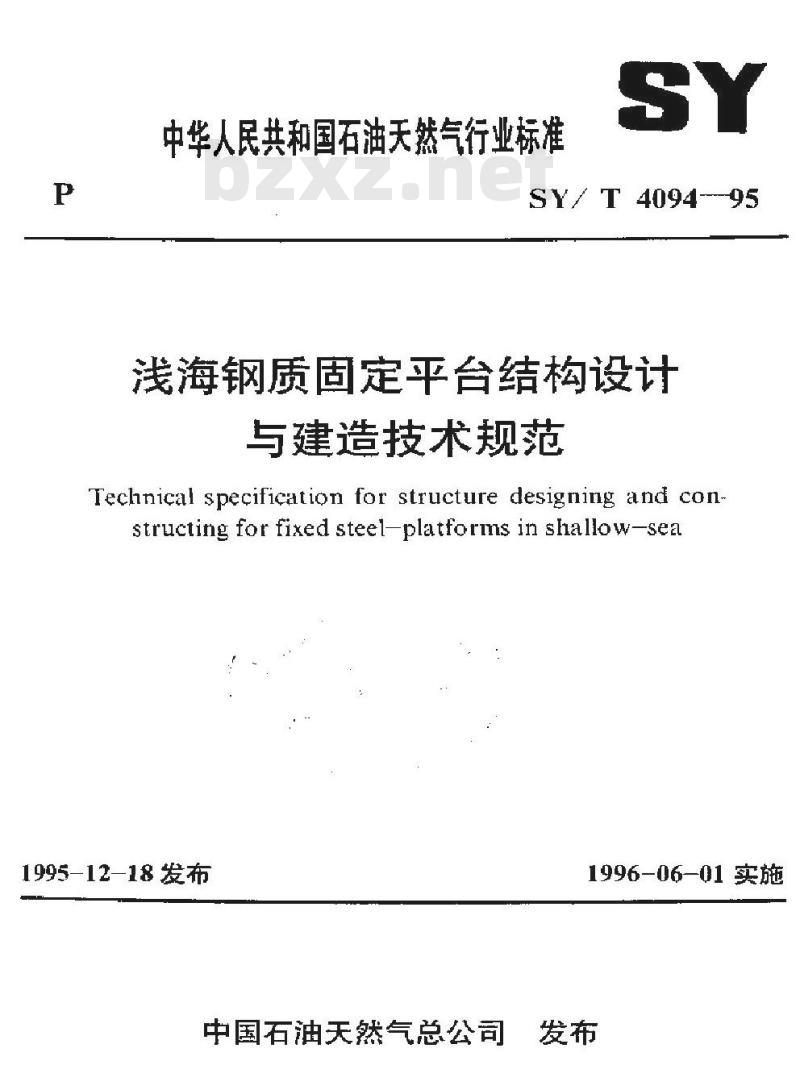

中华人民共和国石油天然气行业标准SY
SYT4094-95
浅海钢质固定平台结构设计
与建造技术规范
Technical specification for structure designing and con-structing for fixed steel-platforms in shallow-sea1995-12-18 发布
中国石油天然气总公司
1996-06-01实施

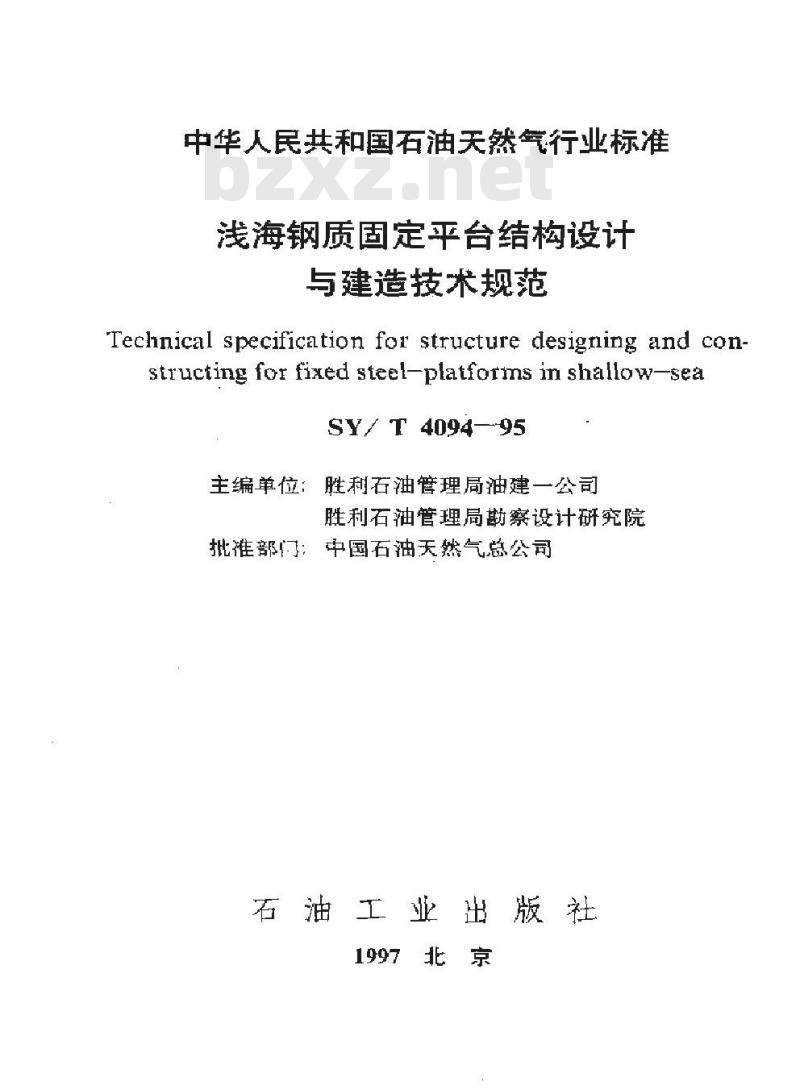

中华人民共和国石油天然气行业标准浅海钢质固定平台结构设计
与建造技术规范
Technical specification for structure designing and constructing for fixed steel-platforms in shallow-seaSY/ T 409495
主编单位：胜利石油管理局油建一公司胜利石油管理局勘察设计研究院批准部门：中国石油天然气总公司石油工业出版社
1997北京

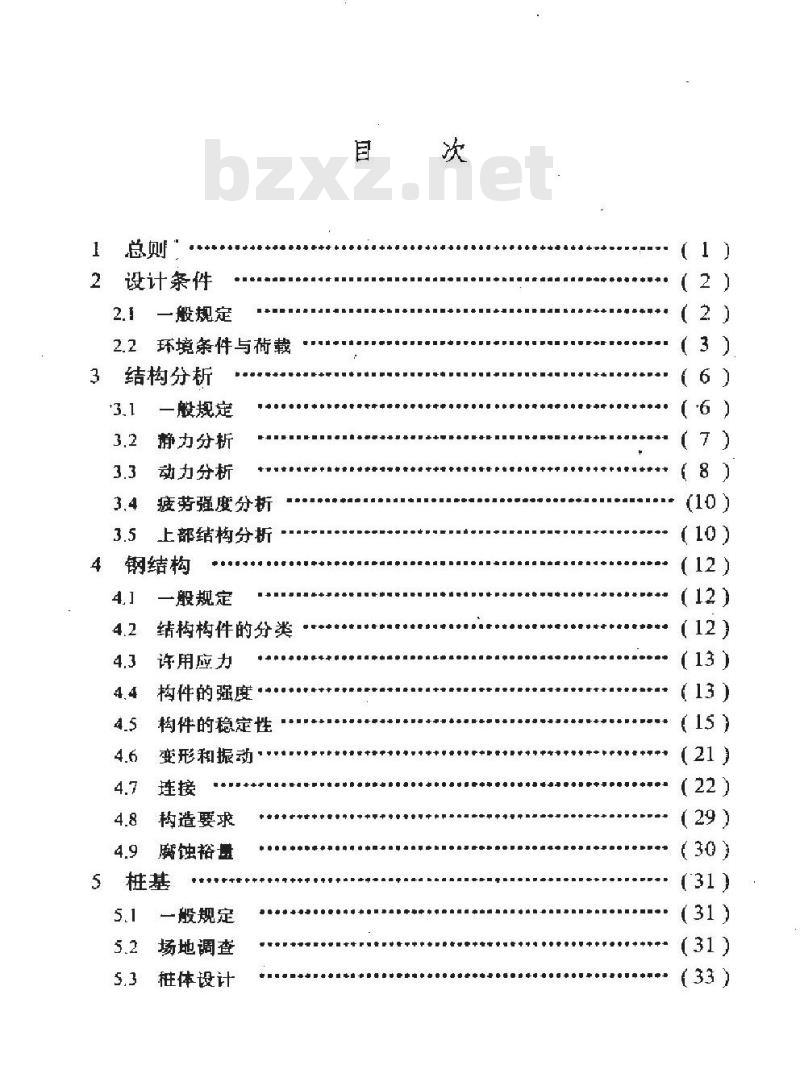

设计条件
2.1一般规定
2.2环境条件与衔载
3结构分析
一般规定
静力分析
动力分析
疲劳强度分析
上部结构分析·
钢结构
般规定
结构构件的分类
许用应力
构件的强度
构件的稳定性
变形和振动
构造要求
腐蚀裕量
般规定
场地调查
桩体设计
专营专专营中业业专中中专业业零业餐心营营业中中中中
专量中
(10）
（12）
(13）

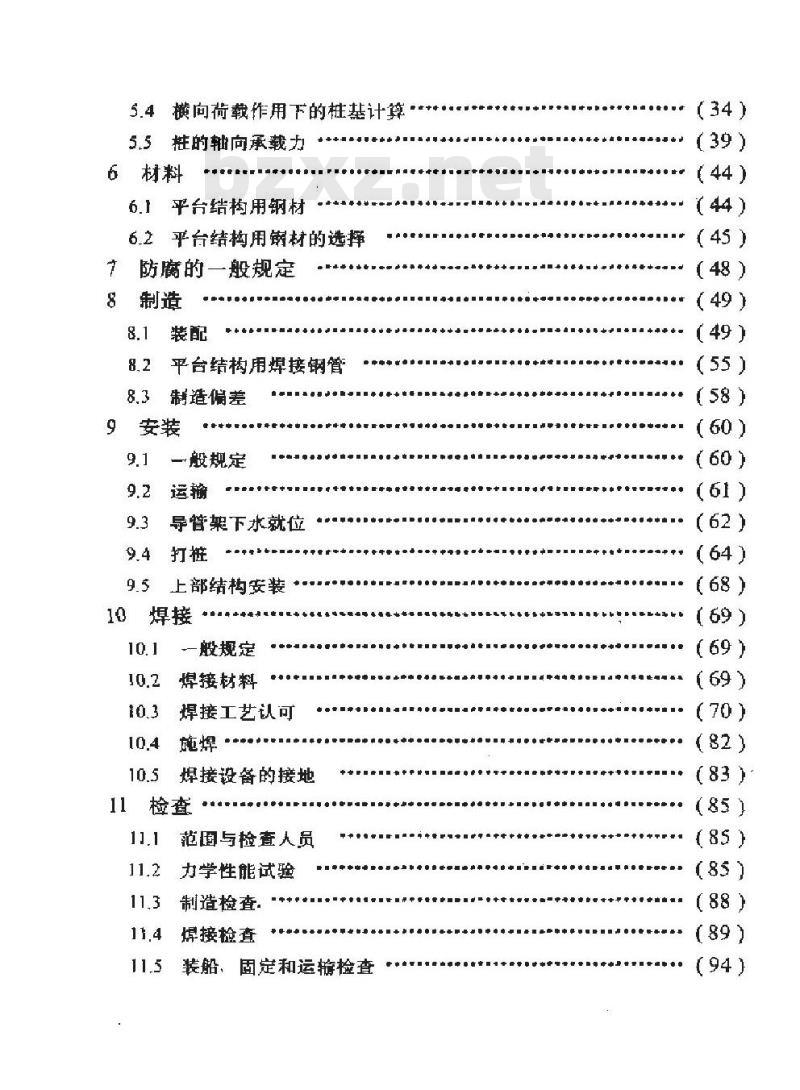

5.4横向荷载作用下的桩基计算
5.5挺的轴向承载力
6材料
平台结构用钢材
6.2平台结构用锅材的选择
7防腐的一般规定
平台结构用焊接钢管
制造偏差
一般规定
导管架下水就位
上部结构安装
般规定
焊接材料
焊接工艺认可
焊接设备的接地
范国与检查人员
力学性能试验
制造检查：
焊接检查
装船，固定和运输检查
（39）
(45）
(48）
(49）
(49）
(69）
(83）
(85）

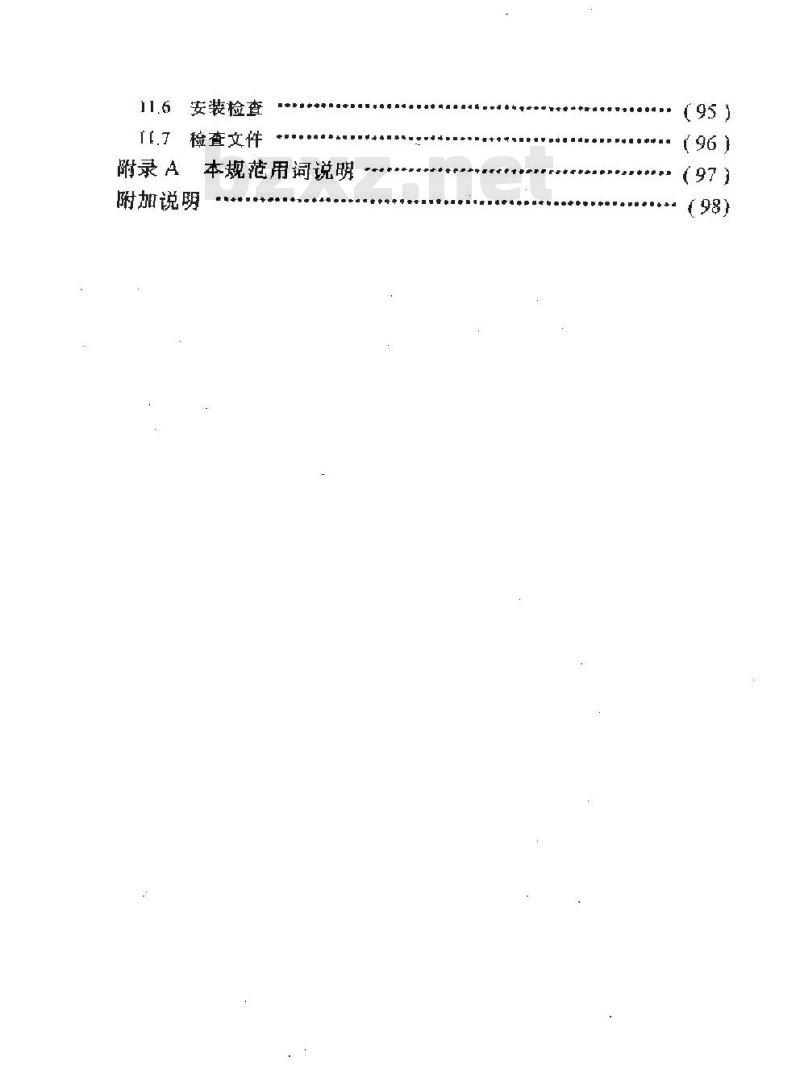

11.6安装检查
n.检查文件
附录A本规范用词说明
附加说明
(97）
中国石油天然气总公司文件
(95）中油技监字第731号
关于批推发布《钢质管道及储罐腐蚀与防护调查方法标准》等二十六项石油天然气行业标准的通知
各有关单位
《钢质管道及储腐蚀与防护调查方法标准》等二十六项石油天然气行业标雄（草案），业经审查通过，现批准为石油天然气行业标准，予以发布。各项标准的编号、名称如下：1
SY/ F 0087-95
SY/ T 0545--1995
SY/ T 4013- 95
SY T 4041-95
SY/ T 4084--95
SY / T 4085-95
钢质管道及储罐腐蚀与防护调查方法标雅
原油析蜡热特性参数的测定
扫描量热法
埋地钢质管道聚乙烯防腐层技术标准(代替SYJ4013--87)
油田专用湿蒸汽发生器安装及验收规范（代替SYJ4041—-89)
滩海环境条件与荷载技术规范
滩海油田油气集输技术规范
$Y/T 4086-95
SYT 408795
SY/T 4088—95
SY/T 408995
SY7 T 4090--95
SY / T 4091-95
SY7T 409295
SY/ T 4093-95
SY/ T 4094--95
SY T 4095--95
SY/T 4096--95
SY/T 4097-95
SY7T 4098-95
SY T 4099--95
SY7 T 4100-95
SY/T 410195
SY7 T 4102---95
SY7T 41031995
SY 410495
SYT 0088--95
滩海结构物上管网设计与施工技术规范
滩海石油工程通风空调技术规范潍海石油工程给水排水技术规范滩海石油工程电气技术规范
滩海石油工程发电设施技术规范滩海石油工程防腐蚀技术规范
滩海石油工程保温技术规范
滩海石油设施上起重机选用与安装技术规范
浅海钢质固定平台结构设计与建造技术规范
浅海钢质移动平台结构设计与建造技术规范
潍海油田井口保护装置技术规范滩湃斜坡式砂石人工岛结构设计与施工技术规范
滩海环壁式钢模一混凝土人工岛结构设计与施工技术规范
滩海海堤设计与施工技术规范
滩海工程測量技术规范
潍海岩土工程勘察技术规范
阀门的检查与安装规范
钢质管道焊接及验收
石油建设工程质量检验评定标准管道穿跨越工程
钢制储罐罐底外壁阴极保护技术标准
以上标准自一九九六年六月一日起施行。中国石油天然气总公司
1995年12月18日
1.1为使海钢质固定平台结构（以下简称平台设计与建造规范化，做到安全可靠，技术先证，经济实用、保护环境，特制定本规范。
1.0.2本规范适用于浅海区域钢质固定平台，也可用于内河、湖拍的质固定平台。
1.0.3乎台设计与建造放考虑浅海的风、浪，流，冰等海洋环境条件及施工作业要求
1.0.4引用标推
GB 232-88
GB 985--88
GB 986--88
GB 265089
GB 26S189
GB 2653-89
GBJ 17--88
金属弯曲试验方法
气焊，手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
埋弧焊焊缝坡口的基本形式和尺寸焊接接头冲击试验方法
焊接接头拉伸试验方法
焊接接头湾曲及压扇试验方法
钢结构设计规范
CB 3136-m-83
船体建造精度标准
SY/T4084一95滩海环境条件与荷载技术规范SY/T4091-95滩海石油工程防腐蚀技术规范SY／T4802一92海上固定平台规划设计和建造的推荐作法
海上固定平台人级与建造规范中国船级社1992年版港口工程技术规范交箍部17年版1.0.5浅海钢质固定平台设计，建造除执行本规范外，尚应符合国家现行有关标准（规范）和海洋管理、安全：环境保护等有关法规的要求。
2设计条件
2.1一般规定
2.1.1用途及平面尺寸
2.1.1.1平台的用途可分为钻并，采油、储油、居住或其组合等。
2.1.1.2平台的平面尺寸应由甲板上设备的布置确定，设备之间应留有必要的净空和问距。
2.1.2，位置
平台位置的确定除应根据总体开发方案确定外，还考虑平台的海洋环境条件、基础条件，，建造条件、供应和集输方式等。2.1.3方位
平台方位的确定应考虑风、浪、流、冰的方向和操作要求等。
2.1.4水深与底层甲板高程
2.1.4.1水深应根据乎台所在区域不少于1a的潮汐资料确定。
2.1.4.2平台底层甲板高程应按下式确定T= H+ 2H/3+ A免费标准bzxz.net
式中-
一平台底层甲板或设备底面高程，mH-校核高水位的水面高程，m
H.\-校核高水位的最大波高，m:4一富裕高度：取0.2~1.0m
当平台底层甲板下有设备时，应考虑其对底层甲板高程的影响。
2.1.5对现有井的考虑
设计时短考虑现有并对平台设计，建造的影响啊。2.1.6总体布置
2.1.6.1设计时应考虑钻并设备，采油设备、储油罐，生活设施等的布置，质量分布以及操作，安全防火，环境保护等。2.1.6.2设计平台应考虑以下因素：（）人员上下和材料装卸，供应船的种类，尺度，停靠位置和系泊系统
2]登船乎台的数量，尺寸和位置3]甲板起重机的型式、能力、数量和位置（4）使用直升飞机的必要性，并提供相应设施2.1.6.3平台的登船梯子和通道回应满足人赢的安全脱险要求。每层甲板及重要设备区应至少在两处设有梯子和通道口2.1.6.4平台上所有系统和构件都应考虑防振和降低躁声。2.1.6.5当平台施工，船只吃水吊装能力等受限制时，多种功平台宜分开设置，如蒋采油平台划分为并口平台：生产平台，生活动力平台等。
2.2环境条件与荷载
2.2.1一般要求
2211环境条件的选用及荷载计算放符合《滩海环境条件与荷载技术规范》
2.2.1.2，设计中虑考虑可能影响结构或构件的各种荷载。除本节规定的荷载外，平台结构还可能愛到由于不均匀沉陷、温度变化和变等所弓起的变形荷载及由于碰撞，爆雄、落物等引起的偶然荷载。
2.2.2自然环境条件
平台在制造，施工和使用期间可能遇到的自然环境条件有：风、浪、潮、流、冰、地震、海啸、雨，、穿，霜，温度，湿度以技地基变形、海水腐蚀、海生物等，2.2.3设计环境亲分类
2.2.31作环境条件：指平台在轭王和使用期间经常出现的环境条件。工作环境条案件的选用放能保班平台的正常施工和使用。
2.2.3.2极端环境条件：指平台在使用年限内：极少出现的恶劣环境条件。极端环境条件的选用应以保证平台的安全为标谁。重现期的选用应根据平台的使用年限及重要性确定。浅海区平台设计环境条件的重现期一搬可定为50孔，临时性绪构可适当样低。
2.2.4环境荷载
2.2.4.1作用在平台上的主要环境荷载应包括以下五种（1）风荷载；
（2）波浪荷载：
（3）海流荷载；
（4）冰荷载：
（5）地裳荷载
2.2.4.2环境荷载参数应根据实测资料进行统计分析确定。环境荷载的计算应采用公认的方法：必要时应作数学模拟计算或物理模型试验确定
2.2.5使用荷载
2.2.5.1作用在平台上的使用荷载可分为固定荷载和活荷载。2.2.5.2固定荷载是指作用在平台上的不变荷载。固定荷载主要应包括以下两部分：
（1）平台在空气中的质量，如结构自身质量，阳极块质量，上部结构质量、附属结构质量及固定不变的设备、管道等的质量；
（2）作用于平台水下部分的静水力。2.2.5.3活荷载是作用在平台上的可变荷载。活荷载主要应包括以下五部分：
（1）可移动的钻井，采油设备质量：（2）可移动的生活住房，直升飞机和其他供应物品的质量：4-
