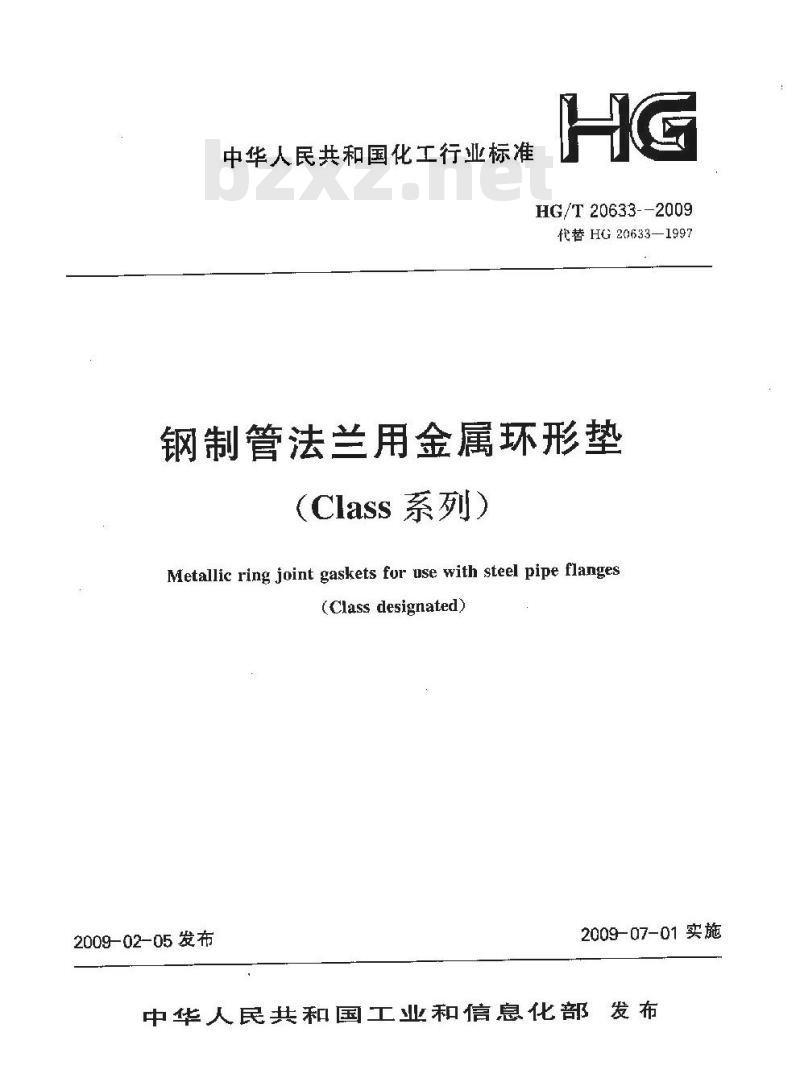

【HG化工标准】 钢制管法兰用金属环形垫(Class系列)

中华人民共和国化工行业标准
HG/T20633--2009
代替HG20633—1997
钢制管法兰用金属环形垫
(Class系列）
Metallic ring joint gaskets for use with steel pipe flanges(Class designated)
2009-02-05 发布
2009-07-01实施

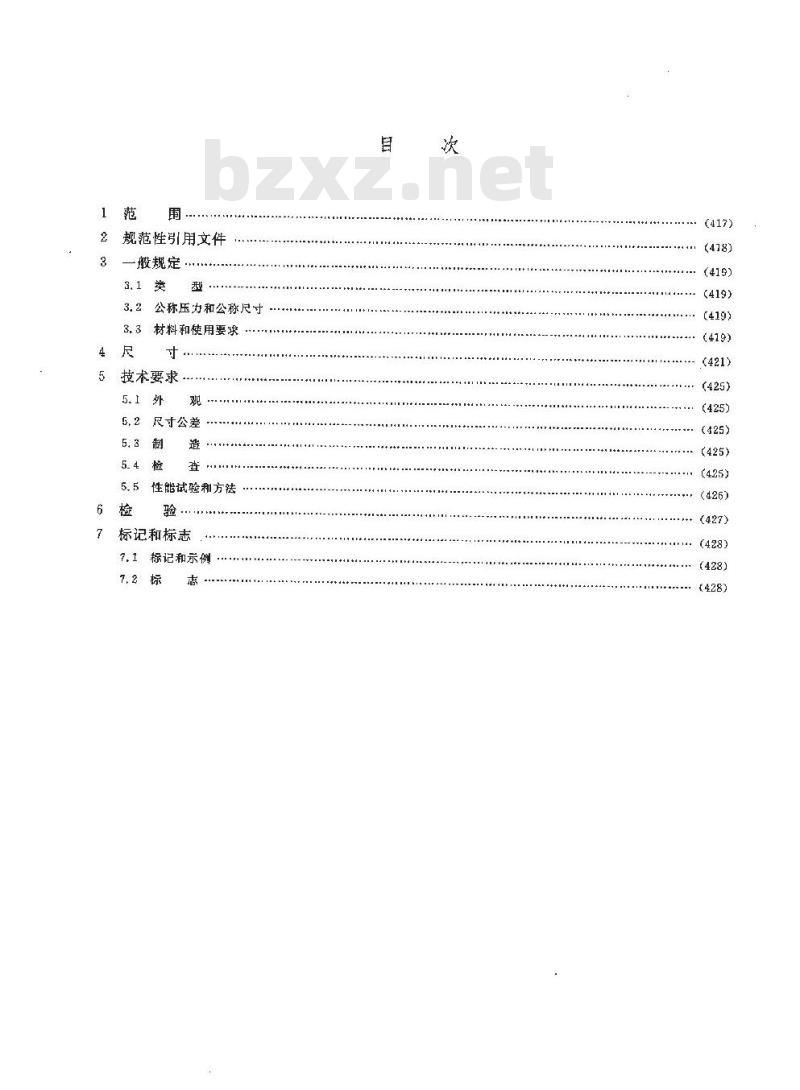

中华人民共和国工业和信息化部发布1范
2规范性引用文件
一般规定
3.2公称压力和公称尺寸
3.3材料和使用要
5技术要求
5,2尺寸公差
5.5性能试验和方法
标记和标志
标记和示例
（421)
（425)
（425)
（426)
（428)
（428)

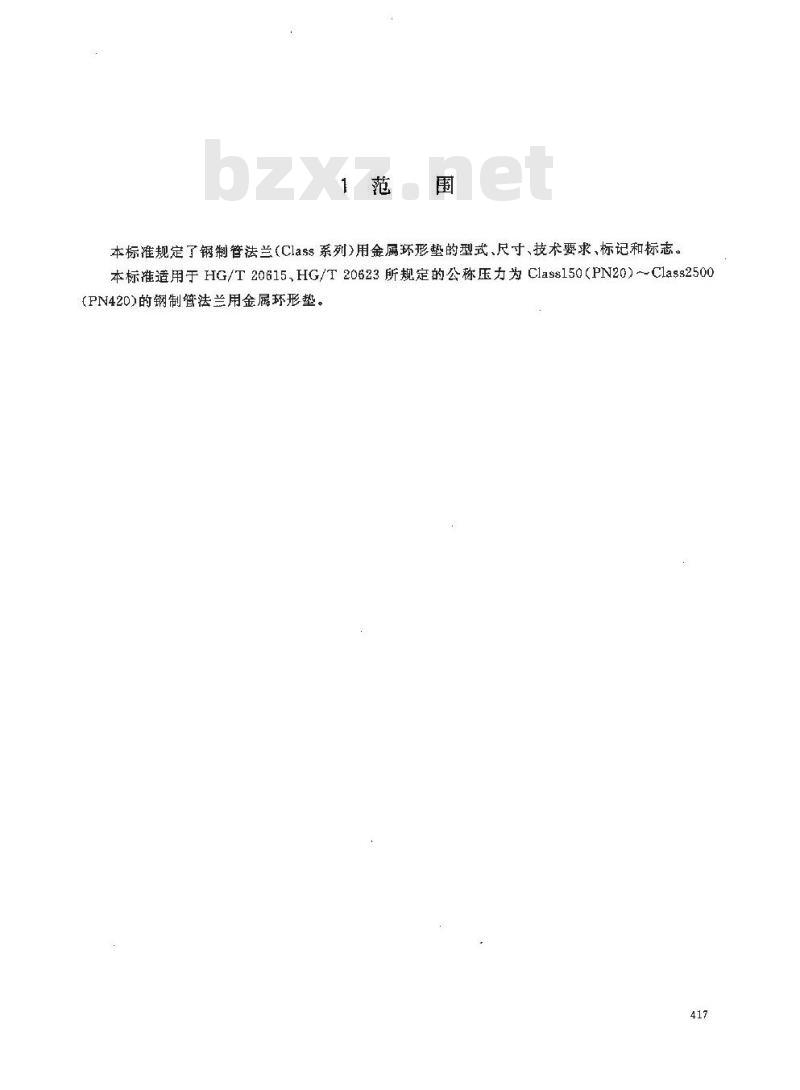

本标准规定了钢制管法兰（Class系列)用金属环形垫的型式、尺寸、技术要求、标记和标志。本标准适用于HG/T20615，HG/T20623所规定的公称压力为Class150（PN20）～Class2500(PN420)的钢制管法兰用金属环形垫。417

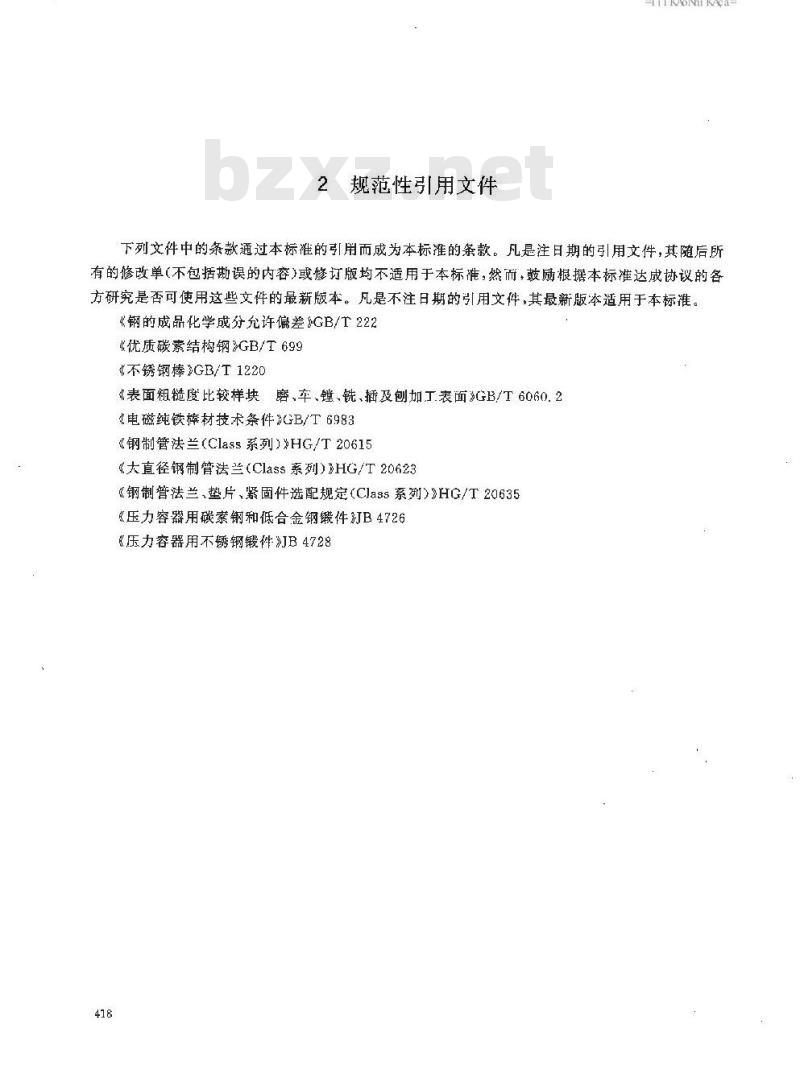

规范性引用文件
IKAoNTKAca-
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《钢的成品化学成分允许偏差\GB/T222《优质碳素结构钢》GB/T699
《不锈钢棒\GB/T1220
《表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面》GB/T6060.2电磁纯铁棒材技术条件3GB/T6983&钢制管法兰（Class系列)\HG/T20615《大直径钢制管法兰(Class系列)》HG/T20623《钢制管法兰，垫片、紧固件选配规定(Class系列）》HG/T20635《压力容器用碳素钢和低合金钢锻件汀B4726《压力容器用不锈钢锻件》JB4728418

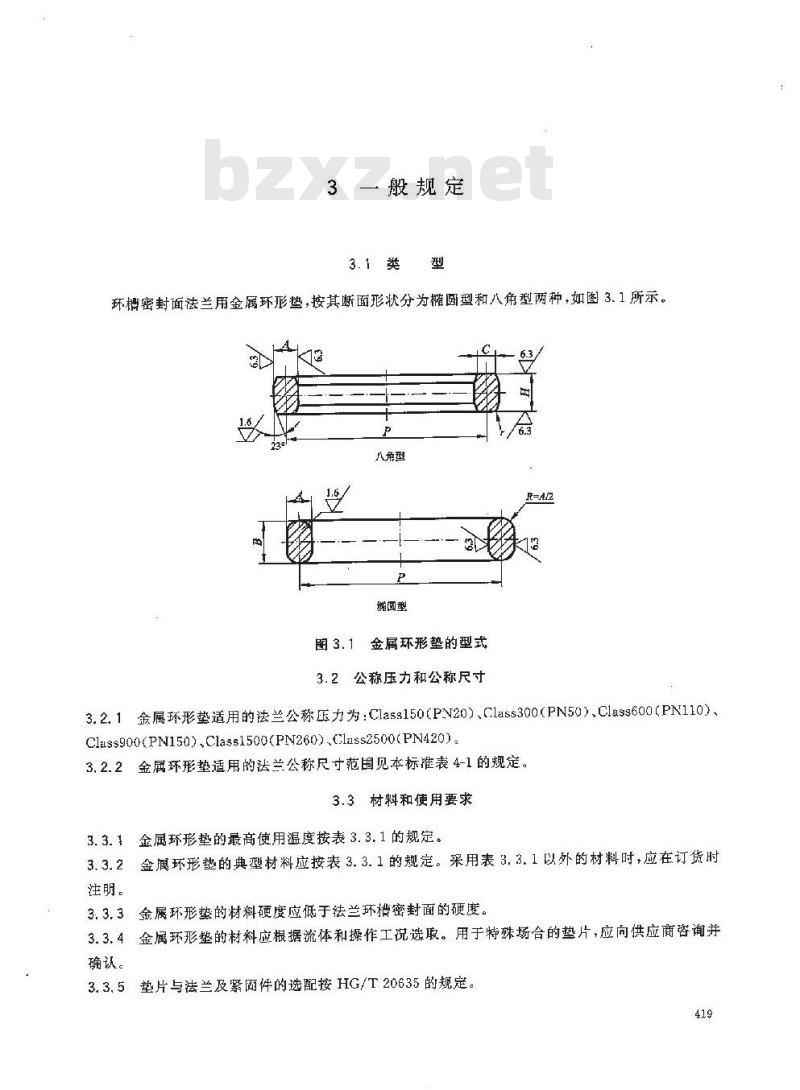

3一般规定
环裙密封面法兰用金属环形垫，按其断面形状分为椭圆型和八角型两种，如图3.1所示。p
八角型
椭国型
图3.1金属环形垫的型式
3.2公称压力和公称尺寸
3.2.1金属环形垫适用的法兰公称压力为：Class150(PN20）、Class300（PN50)、Class600（PN110）、Clauss900(PN150),Class1500(PN260),Class2500(PN420).3.2.2金属环形垫适用的法兰公称尺寸范围见本标推表4-1的规定。3.3材料和使用要求
金属环形垫的最高使用温度按表3.3.1的规定。3.3.1
3.3.2金属环形垫的典型材料应按表3.3.1的规定。采用表3.3.1以外的材料时，应在订货时注明。
3.3.3金属环形垫的材料硬度应低于法兰环猎密封面的硬度。3.3.4金属环形整的材料应根据流体和操作工况选取。用于特殊场合的垫片，应向供应商咨询并确认。
3.3.5垫片与法兰及紧面件的选配按HG/T20635的规定。419
纯铁·
1Cr5Mo
OCr18Ni9
表3.3.1金属环形垫的村料、代号和最离使用温度金属环形垫材料
GoCr19Ni0
0Cr17Ni12Mo2
GB/T 9971
GB/T 699
JB4726
JB4728
GB/T1220
00Cr17Ni14M02
Crl8Nii0Ti
OCr18Ni11Nb
纯铁的化学成分如下，
温度超过540℃的使用场合，与生产协商。420
最商硬度
≤0,040
YKAONKAca-
最高使用温度(C)
4尺寸
金属环形垫的尺寸按本标准图3.1和表4-1、表4-2的规定法兰和环号R对照表
表4-1
公称尺寸
公称压力Class
性：公称尺寸大于或等于DN650若，仅适用于HG/T20623A系列法兰。900
136,53
表4-2金属环形垫尺寸表
椭圆垫
17, 46
八角垫H
12, 70
八角垫的环乎面宽度
AoNKAca-
圆角半径
454,03
533,40
续表4-2
精圆垫B
17, 46
14, 29
44, 45
八角垫H
20, 64
八角辈的环平面宽度
圆弟半径
注：R93~R105仅适用于HG/T20623A系列法兰。续表4-2
八角垫环商
环平面宽度
rKAoNirKAca-
圆角半径
5技术要求
5.1外观
金属环形垫的密封表面不得有影响其密封性能的划痕、磕坑、裂纹等缺陷。密封面的表面粗糙度Ra≤1.6um。
5.2尺寸公差
金属环形垫的尺寸公差按表5.2的规定。表5.2金属环形垫的尺寸公差
尺寸公差
5.3.1金属环形垫一般采用棒材、无钢管、锻件整体制作，如采用其他坏料应征得用户同意。(mm)
5.3.2小尺寸的环形垫可直接由棒材、无缝钢管经机械加工制成，而较大尺寸的环形垫一般由锻件经热处理和机械加工制成整体圆环。5.3.3使用易生锈材料（纯铁、10钢、1Cr5Mo)的金属环形挚，检验后表面应涂覆防锈剂。不锈钢环形垫按用户要求进行防锈处理。5.4检
5.4.1外观和尺寸检查。
产品出前，应对环形垫的外观进行目视检查。对表面粗糙度采用自测法，与标准样块比较（GB/T6060.2）。对其节径、环宽、环高和八角垫的角度、平面宽度采用专门量具进行检查，并符合本标推表5.2的规定。此内容来自标准下载网
5.4.2材质检查。
KAoNrKAca-
金属环形垫的化学成分应符合本标准表3.3.1中相应标准的规定。成品分析与标准规定值的允许偏差应符合GB/T222的规定。5.4.3硬度检查。
1坏件的硬度采用布氏硬度方法进行抽检，且应符合本标准表3.3.1的规定。2产品的硬度来用氏硬度方法进行抽检。R23以下对称测定2处，R24以上对称测定1处，其平均值应符合本标准表3.3.1的规定。5.5性能试验和方法
金属环形垫的性能试验和方法按用户指定的有关标准规定。426
