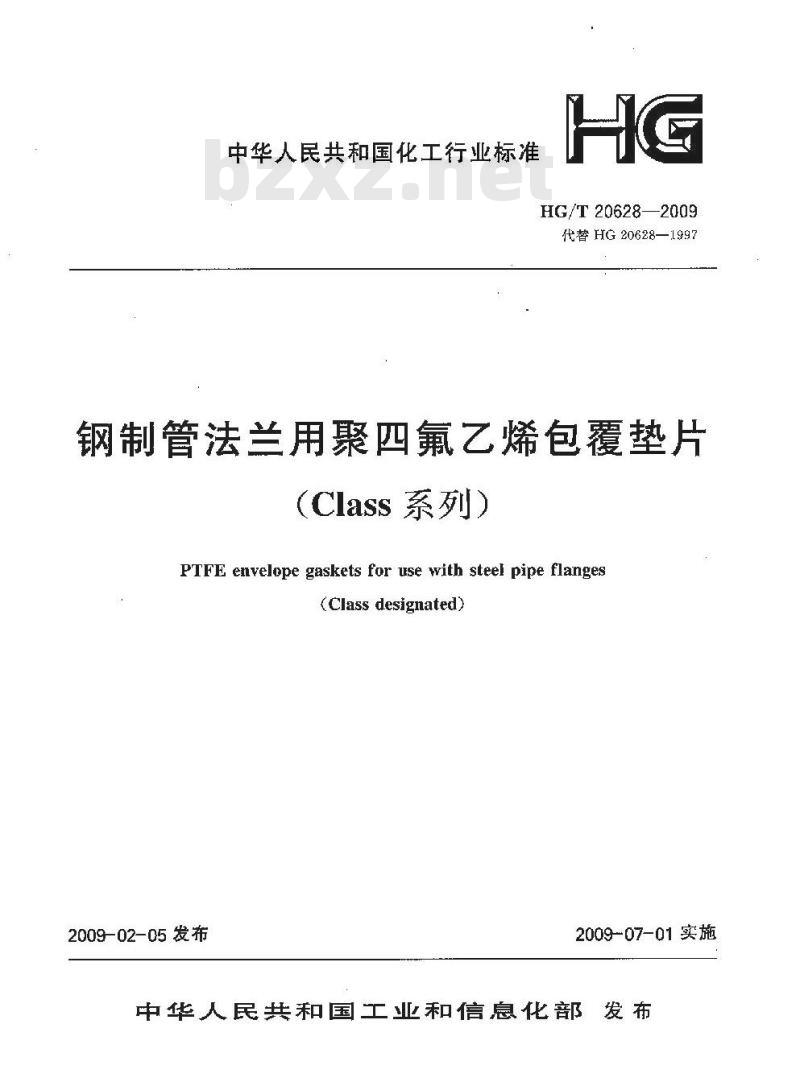

【HG化工标准】 钢制管法兰用聚四氟乙烯包覆垫片(Class系列)

中华人民共和国化工行业标准
HG/T20628—2009此内容来自标准下载网
代替HG20628—1997
钢制管法兰用聚四氟乙烯包覆垫片(Class 系列）
PTFE envelope gaskets for use with steel pipe flanges(Class designated)
2009-02-05发布
2009-07-01实施

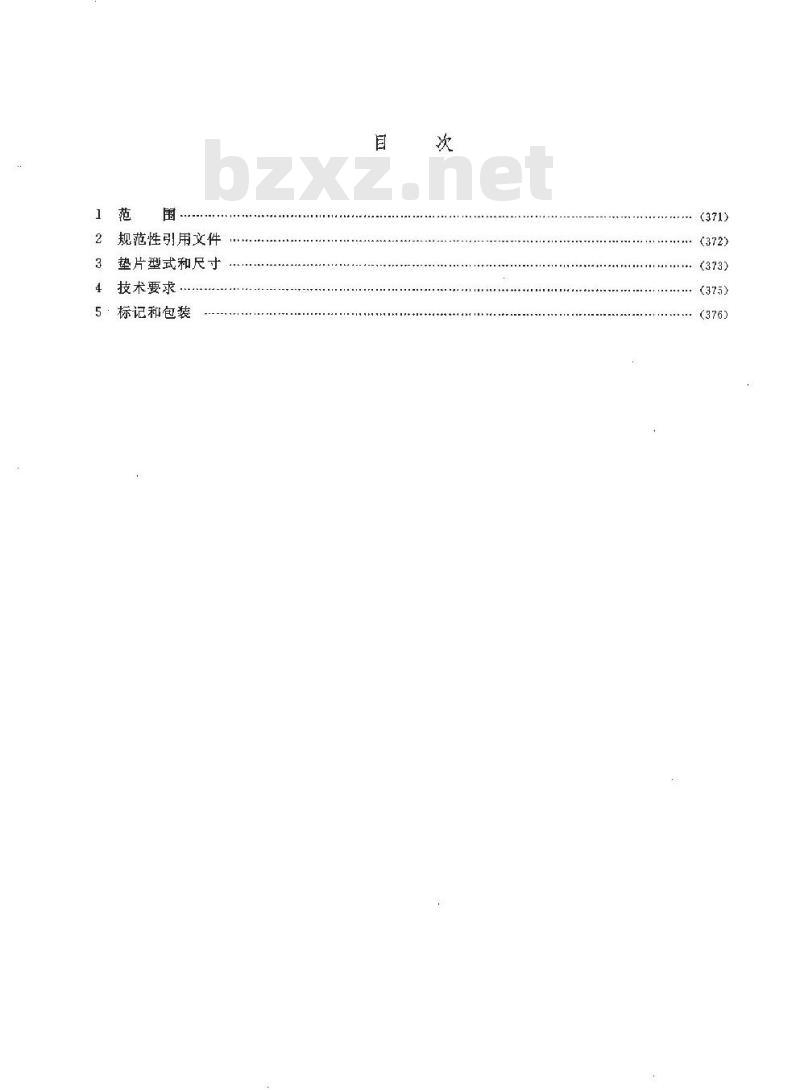

中华人民共和国工业和信息化部发布1范
规范性引用文件
3垫片型式和尺寸
4技术要求
5·标记和包装
. (376

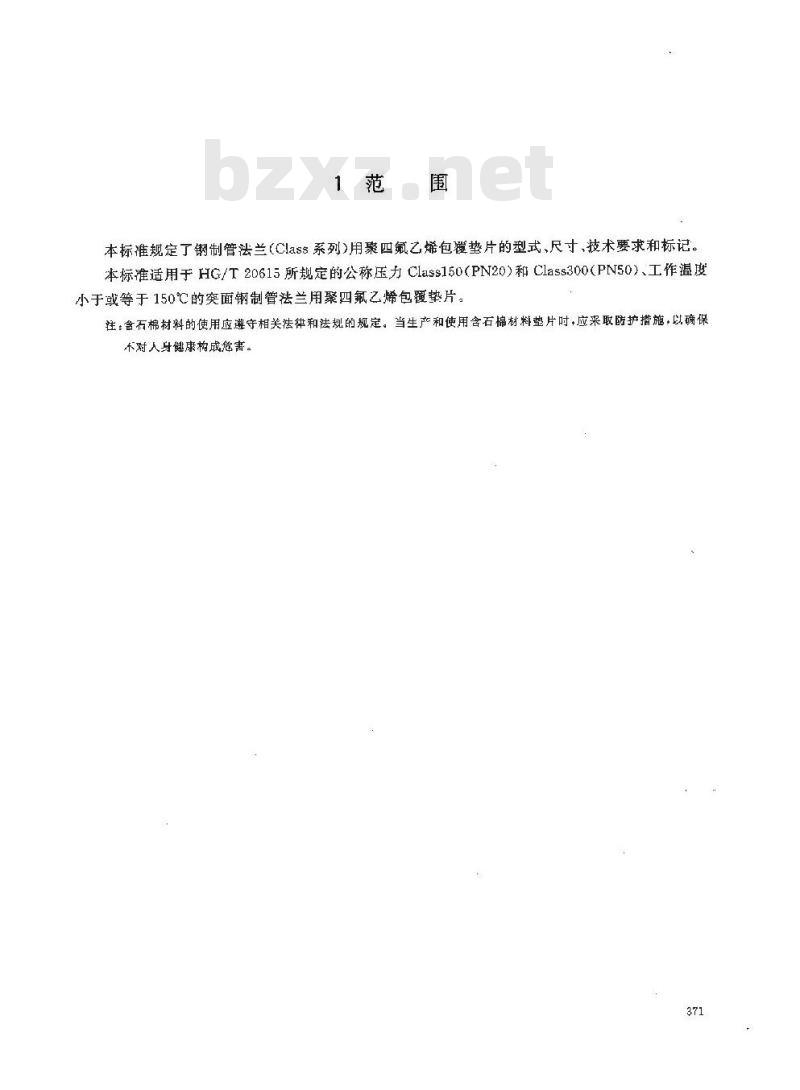

本标准规定了钢制管法兰（Class系列)用聚四氟乙烯包覆垫片的型式、尺寸、技术要求和标记。本标准适用于HG/T20615所规定的公称压力Class150(PN20）和Class300（PN50）、工作温度小于或等于150℃的突面钢制管法兰用聚四氟乙烯包覆挚片。往：含石棉材料的使用应遵守相关法律和法规的规定。当生产和使用含石棉材料垫片时，应来取防护措施，以确保不对人身健康构成危害。

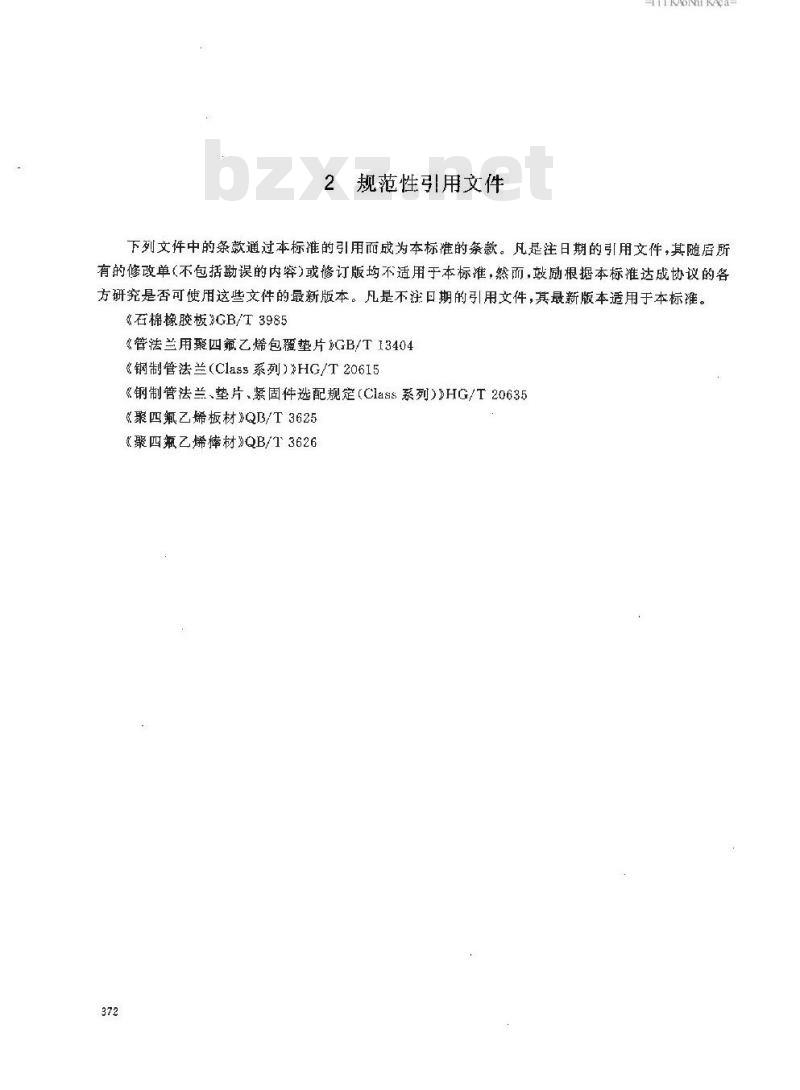

规范性引用文件
YTKAoNiKAca-
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随启所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《石棉橡胶板》GB/T3985
管法兰用聚四氟乙烯包覆垫片GB/T13404《钢制管法兰(Class系列)>HG/T20615《钢制管法兰、垫片、紧固件选配规定(Class系列)》HG/T20635《聚四氟乙烯板材QB/T3625
（聚四氟乙烯棒材》QB/T3626

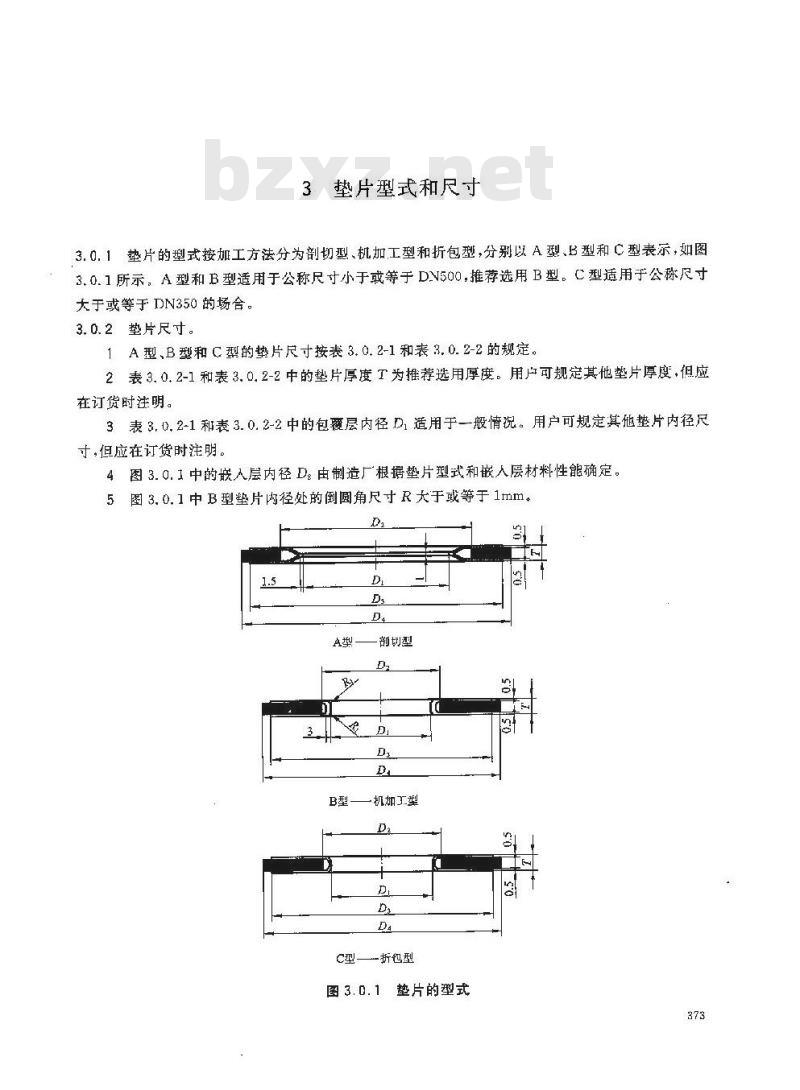

3垫片型式和尺寸
3.0.1垫片的型式按工方法分为剖切型、机加工型和折包型，分别以A型、B型和C型表示，如图3.0.1所示。A型和B型适用于公称尺寸小于或等于DV500，推荐选用B型。C型适用于公称尺寸大于或等于DN350的场合。
3.0.2垫片尺寸。
1A型、B型和C型的垫片尺寸按表3.0.2-1和表3.0.2-2的规定。2表3.0.2-1和表3.0.2-2中的垫片厚度T为推荐选用厚度。用户可规定其他垫片厚度，但应在订货时注明。
3表3.0.2-1和表3.0.2-2中的包覆层内径D，适用于一般情况。用户可规定其他垫片内径尺寸，但应在订货时法明。
4图3.0.1中的嵌人层内径D，由制造厂根据垫片型式和嵌人层材料性能确定。5图3.0.1中B型垫片内径处的倒圆角尺寸R大于或等于1mm。Da
-机加工型
折包型
C型—
图 3. 0. 1
垫片的型式
YKAoNiKAca-
3.0.3选用垫片的材料和厚度时，应考虑操作介质、使用工况、法兰密封面型式、表面粗糙度以及螺栓载荷的影响。对于临界场合使用的垫片，应向垫片供应商咨询并确认。3.0.4垫片与法兰及紧固件的选配按HG/T20635的规定。表3.0.2-1
四氟乙烯包覆垫片尺寸【A型和B型】公称尺寸
包覆层内径
包毯层外径
垫片外径D4
公称乐力Class
注：表中列出的垫片厚度1为推荐厚度。用户可规定其他垫片厚度，但应在订货时注明，表3.0.2-2
公称尺寸
包覆层内径
聚四氟乙烯包覆垫片尺寸【○型】垫片外径)
包疆层外径
公称压力Class
注表中列出的垫片厚度工为推荐厚度。用户可规定其他垫片厚度·但应在订货时注明。374
垫片厚度
挚片厚度
4技术要求
4.0.1聚四氟乙烯包覆层材料应符合QB/T3625中规定的FSB-2和QB/T3626的规定。4.0.2嵌入层或芯材一般为石棉橡胶板或非石棉纤维橡胶板。用户有特殊要求时，也可采用其他合适的材料，但应在订货要求中注明，4.0.3垫片内径D1和外径D.的尺寸公差按表4.0.3的规定。包覆层厚度的公差为士0.05mm，垫片厚度的公差为士0.25mm
4.0.4包覆层表面应平整、光滑，无曲变形，厚度均勾且不允许有孔眼及夹渣等缺陷。4.0.5垫片的压缩率、回弹率、应力松弛率及密封泄漏率应符合GB/T13404的规定。表4.0.3垫片内径D,和外径D。的尺寸公差公称尺寸
包层内径
垫片外径 D.
SDN300
≥DN350
5标记和包装
TKAoNKAca-
5.0.1垫片应按型式、规格、材料分别包装，交货时应附有产品质量检验合格证。垫片应便用标签标明第5.0.2条中规定的内容。
5.0.2标记示例。
示例1;公称尺寸DN100、公称压力Clas9300的钢制管法兰用厚度T为3mm的机加工型聚四氟乙烯包覆垫片，芯材为XB450石棉橡胶板，其标记为：HG/T20628四氟包覆垫（XB450）B100-800示例2：公称尺寸DV200、公称压力Class150的钢制管法兰用厚度T为2.5mm的剖切型四氟乙烯包覆垫片，嵌人层材料为丁睛橡胶板，其标记为：HG/T20628四氟包覆垫(NBR）A200-150示例3：公称尺寸DN600、公称压力Class150的钢制管法兰用厚度T为4mm的折包型聚四氟乙烯包垫片，嵌人层材料用非石棉纤维橡胶板，其标记为：HG/T20628四氟包覆垫（AAA/BBB）C600-150注：当用户选定具体」商（AAA)和牌号（BBB)时，应予以附加标记（AAA/BBB)。376
