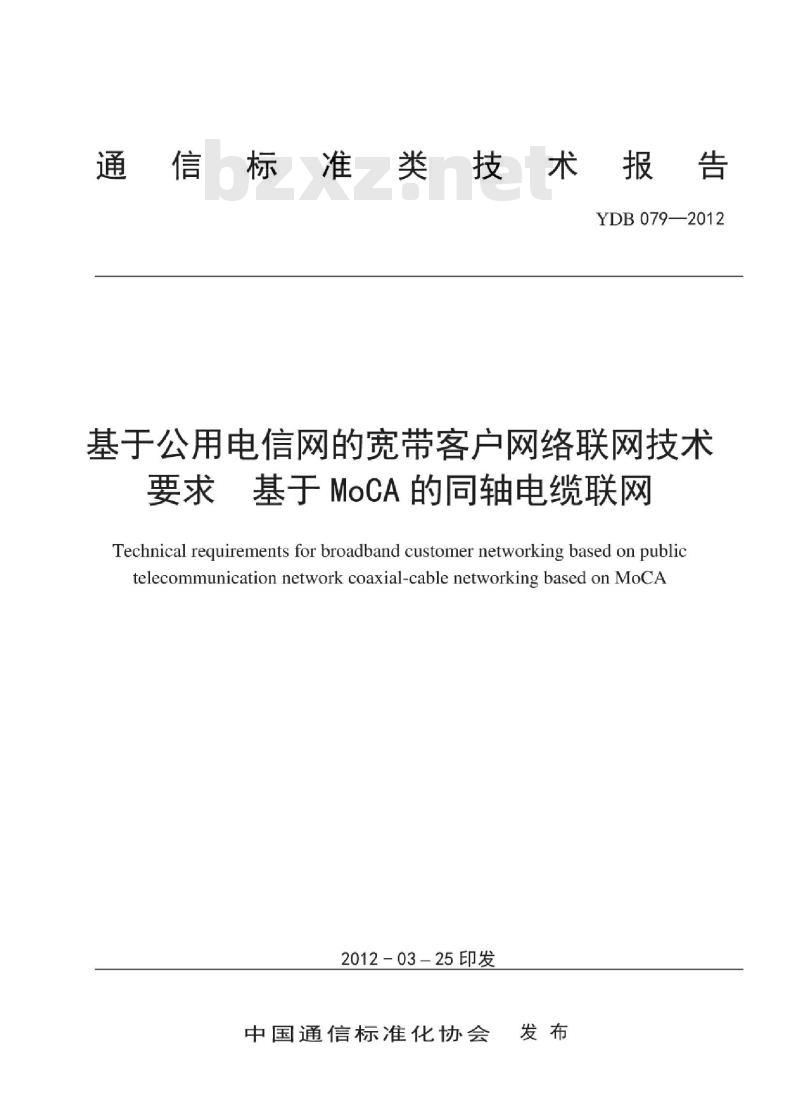

【YD通讯标准】 基于公用电信网的宽带客户网络联网技术要求 基于 MoCA 的同轴电缆联网

通信标准类技术报告
YDB079—2012
基于公用电信网的宽带客户网络联网技术要求基于MoCA的同轴电缆联网
Technical requirements for broadband customer networking based on publictelecommunication network coaxial-cable networking based on MoCA2012-03-25印发
中国通信标准化协会

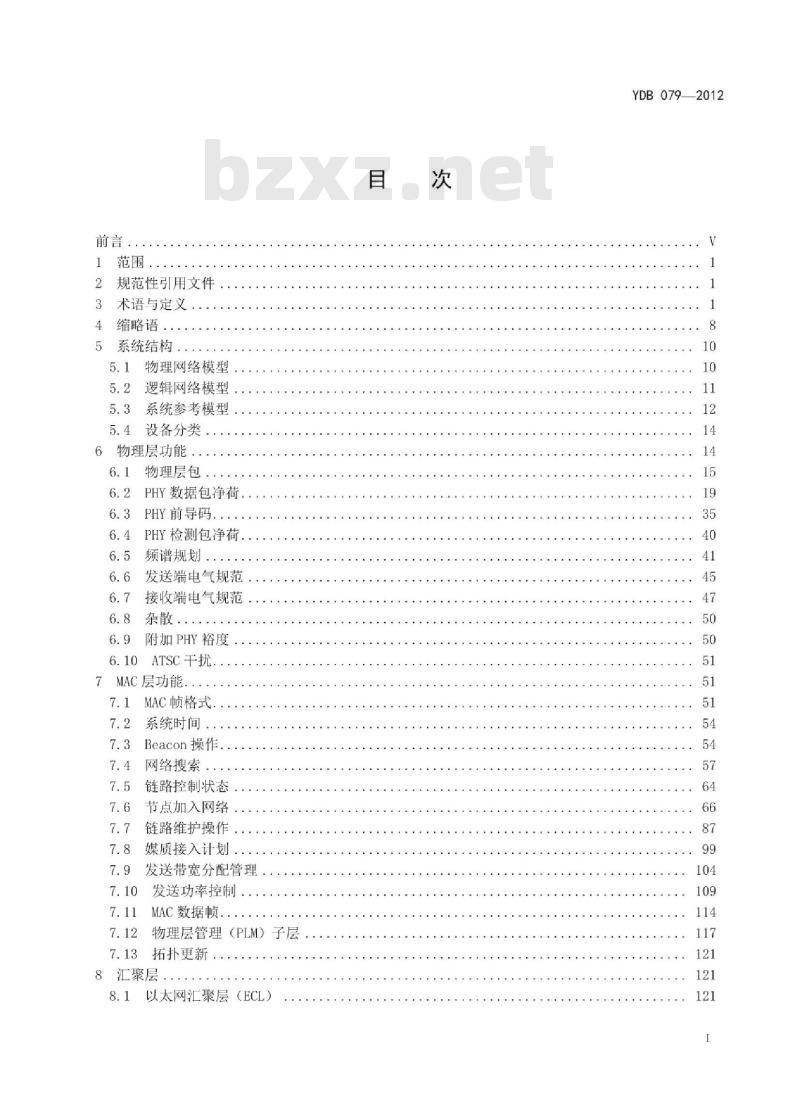

1范围
规范性引用文件
术语与定义
缩略语。
系统结构，
物理网络模型
逻辑网络模型
系统参考模型，
设备分类。
物理层功能，
物理层包
PHY数据包净荷.
PHY前导码
PHY检测包净荷.
频谱规划
发送端电气规范.
接收端电气规范.
附加PHY裕度
ATSC干扰，
MAC层功能
MAC顿格式
系统时间。
Beacon操作.
网络搜索
链路控制状态
节点加入网络：
链路维护操作
媒质接入计划..
发送带宽分配管理，
发送功率控制
MAC数据帧.
物理层管理（PLM）
拓扑更新
8汇聚层
子层，
以太网汇聚层（ECL）
......
...............
YDB0792012
YDB0792012

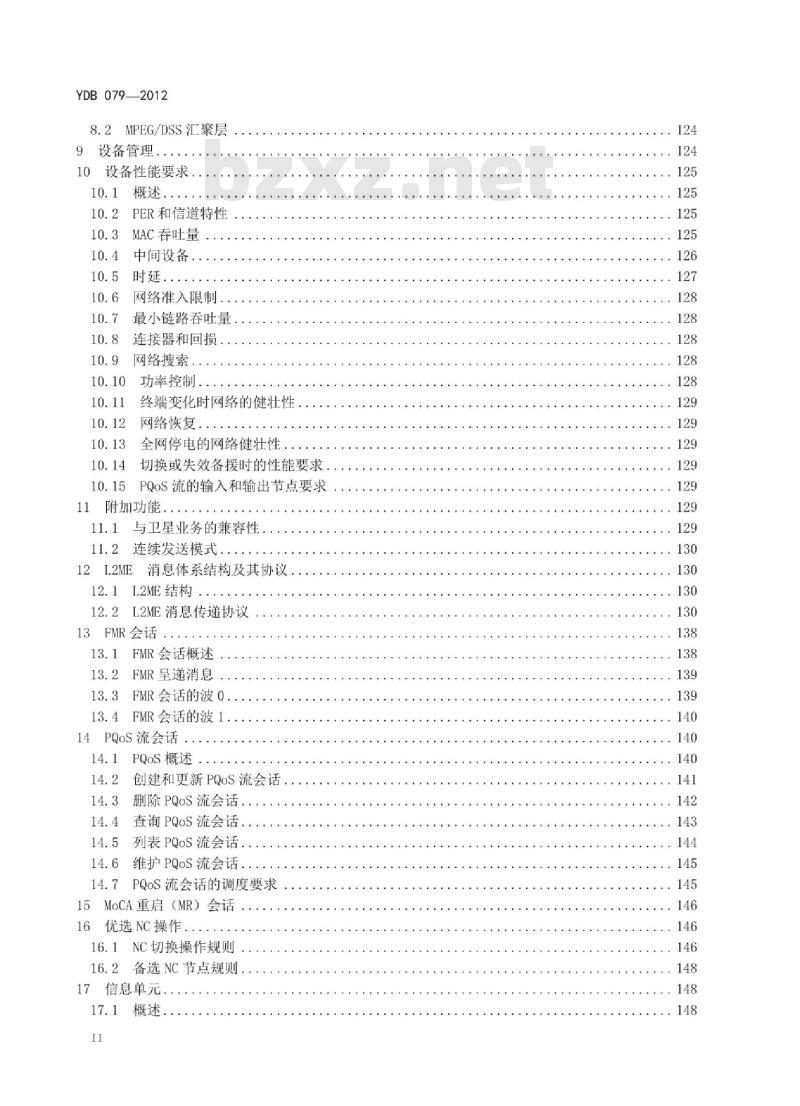

8.2MPEG/DSS汇聚层
9设备管理
10设备性能要求，
PER和信道特性
MAC吞吐量
中间设备
时延，
网络准入限制
最小链路吞吐量
连接器和回损
网络搜索
功率控制
终端变化时网络的健壮性。
网络恢复.
全网停电的网络健壮性
切换或失效备援时的性能要求
PQoS流的输入和输出节点要求
11附加功能.
与卫星业务的兼容性
连续发送模式..
12L2ME消息体系结构及其协议
L2ME结构
L2ME消息传递协议
13FMR会话：
FMR会话概述
FMR呈递消息
FMR会话的波0.
FMR会话的波1
14PQoS流会话
PQoS概述
创建和更新PQoS流会话
删除PQoS流会话：
查询PQoS流会话..
14.5列表PQoS流会话.
14.6维护PQoS流会话.
14.7PQoS流会话的调度要求
15MoCA重启（MR）会话
16优选NC操作
NC切换操作规则
16.2备选NC节点规则.
17信息单元，
概述。
：127
，129
：130
：138
：140
HiiKAoiKAca

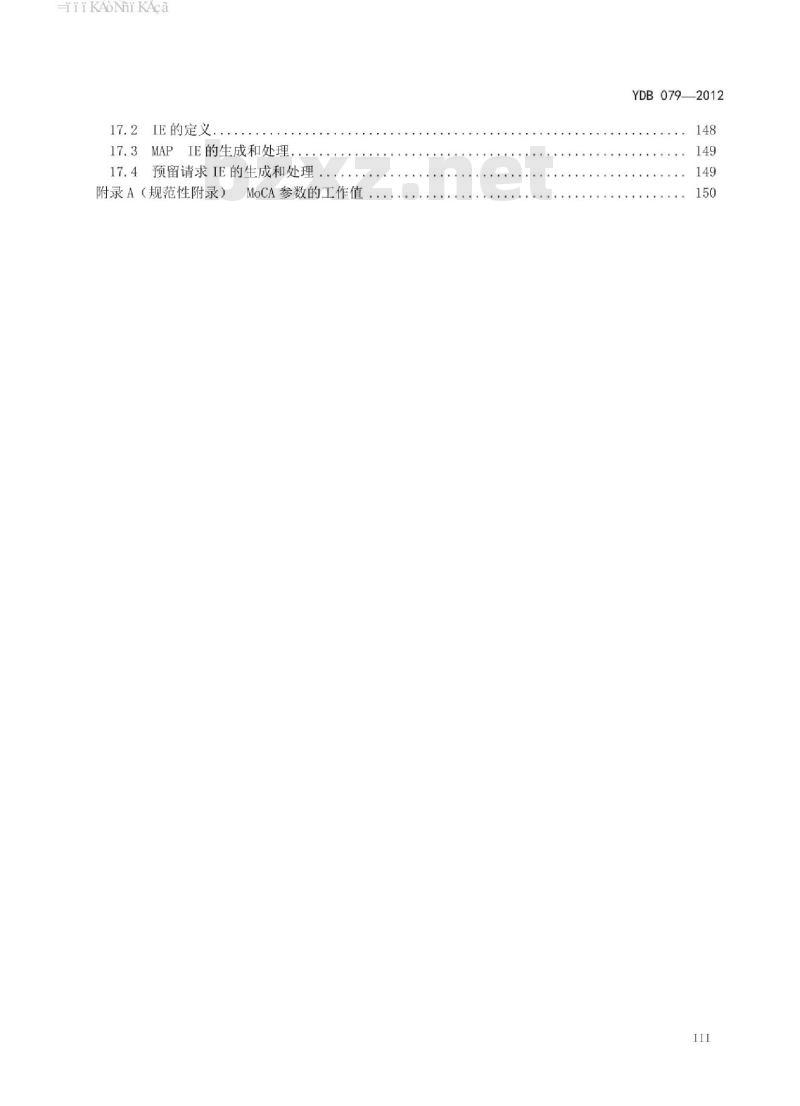

17.2IE的定义，
17.3MAPIE的生成和处理
17.4预留请求IE的生成和处理
附录A（规范性附录）
MoCA参数的工作值
主#：t+表品专：+
YDB079—2012
TiiKAoNiKAca
YDB0792012

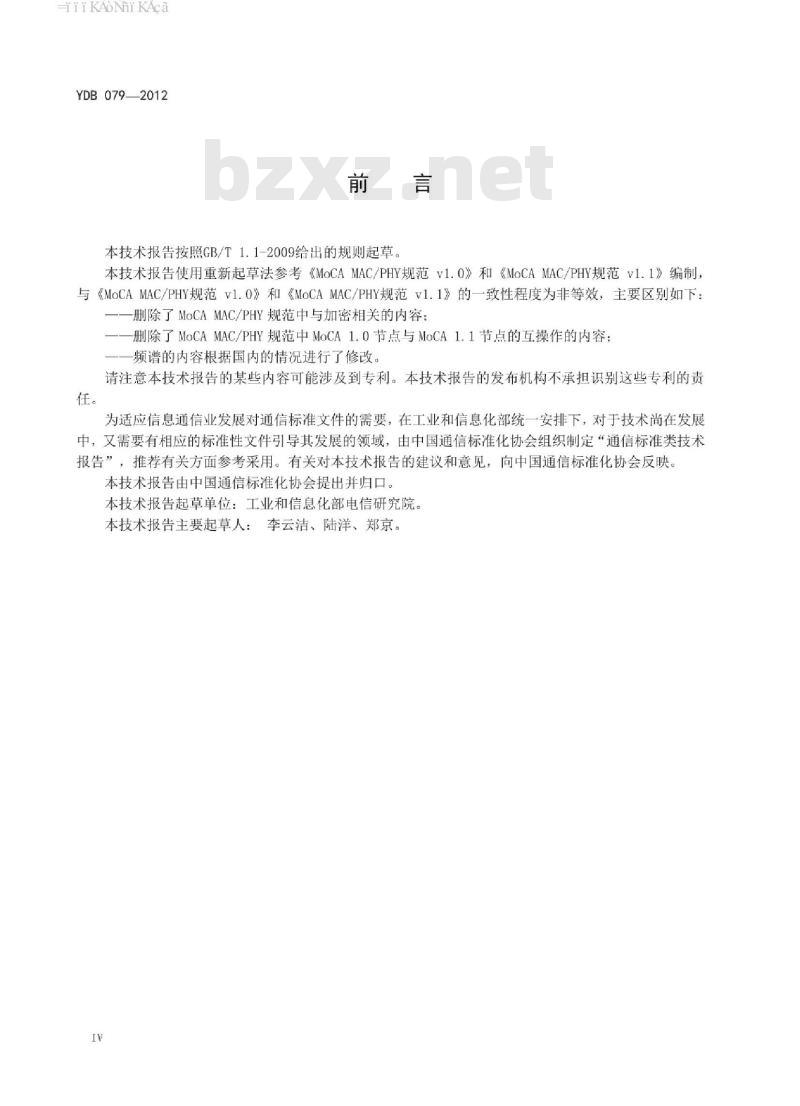

本技术报告按照GB/T1.1-2009给出的规则起草。本技术报告使用重新起草法参考《MoCAMAC/PHY规范V1.O》和《MoCAMAC/PHY规范V1.1》编制，与《MoCAMAC/PHY规范1.O》和《MoCAMAC/PHY规范V1.1》的一致性程度为非等效，主要区别如下：一删除了MoCAMAC/PHY规范中与加密相关的内容：一删除了MoCAMAC/PHY规范中MoCA1.0节点与MoCA1.1节点的互操作的内容：一频谱的内容根据国内的情况进行了修改。请注意本技术报告的某些内容可能涉及到专利。本技术报告的发布机构不承担识别这些专利的责任。
为适应信息通信业发展对通信标准文件的需要，在工业和信息化部统一安排下，对于技术尚在发展中，又需要有相应的标准性文件引导其发展的领域，由中国通信标准化协会组织制定“通信标准类技术报告”，推荐有关方面参考采用。有关对本技术报告的建议和意见，向中国通信标准化协会反映，本技术报告由中国通信标准化协会提出并归口。本技术报告起草单位：工业和信息化部电信研究院。本技术报告主要起草人：李云洁、陆洋、郑京。IV
HiiKAoNiKAca
1范围
基于公用电信网的宽带客户网络联网技术要求基于MoCA的同轴电缆联网
YDB079—2012
本技术报告规定了基于MoCA的同轴线缆宽带客户网络内部联网技术，包括系统结构、物理层、MAC层、汇聚层、设备管理、设备性能、功能、L2ME会话协议、FMR会话、PQoS流会话、MR会话、优选NC以及信息单元等内容。
本技术报告适用于基于MoCA1.1技术的宽带客户网络内部联网，不适用于采用其它技术的同轴线缆宽带客户网络内部联网技术以及多种同轴线缆宽带客户网络内部联网技术的共存、兼容。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IS0/IEC3309
IEEE802.3
MoCAMAC/PHYSpecificationvl.OMoCAMAC/PHYSpecification vl.13术语与定义
下列术语和定义适用于本文件。3.1
ACMT填充比特ACMTpadding
信息技术-系统间远程通信和信息交换-高级数据链路控制（HDLC）规范-帧结构（informationtechnology：telecommunications and information exchangebetween systems; high-level data link control(hdlc) procedures; frame structure)信息技术的特定要求-第3部分：载波监听多路访问冲突检测（CSMA/CD）的访问方法和物理层规范(Telecommunicationsand information exchangebetween systems--Local and metropolitan areanetworks--Specific requirements Part 3: CarrierSense Multiple Access with Collision Detection(CSMA/CD)AccessMethodandPhysicalLayerSpecifications)
MoCAMAC/PHY规范v1.0
MoCAMAC/PHY规范v1.1
加在经过扰码的物理帧之后的比特，使物理帧能够映射到ACMT符号。TiiKAoNiKAca
YDB079—2012
自适应星座图多音频调制（ACMT）AdaptiveConstellationMulti-tone种多音频调制方案，星座图密度可以根据信道特性自动调整。3.3
准入控制（AcF）AdmissionControlFrame这种类型帧用来与尝试加入网络的新节点进行通信。3.4
分配单元（AU）AllocationUnitMAP净荷的一部分，描述报文在时间轴上的位置、内容、源和自的节点。3.5
异步MAPAsynchronousMAP
在MoCA网络中一种由NC发送给其它所有节点的MAC控制消息。这个消息宣布在媒质上的传输安排3.6
信标Beacon
NC定期发送的MAC控制消息。
广播比特加载（BBL）BroadcastBitLoading这是每个节点都可以使用的传输格式，在节点需要向网络中的所有节点同时发送消息的时候使用。每个节点基于节点自身到网络中的其它每个节点的单播传输格式，得到该广播传输格式，作为传输参数的共同的设置。
客户端节点Client Node
除NC外的MoCA节点。
客户端节点状态ClientNodeState客户端节点的状态，在客户端节点的预留请求中上报，反映客户端节点对当前链接控制状态理解与客户端节点是否已完成某些链接控制任务。3.10
汇聚层（CL）ConvergenceLayer在MoCA协议栈中的一个功能层，在MAC层之上，它在MoCA中保留了上层帧的格式，将上层业务发送和接收业务的请求与MoCAMAC提供的服务进行适配。3.11
周期时间CycleTime
TiiKAoNiKAca
一段时间间隔，在这段时间内，异步MAP在媒质上做传输调度。3.12
分集模式DiversityMode
在准入过程中，调制模板生成完成之前使用的PHY调制方式。3.13
已存在节点（EN）ExistingNode一个已加入到网络中的MoCA节点。3.14
在一个MoCA信道中，MoCA节点传输时的实际RF中心频率。3.15
平直幅频特性信道Flat ChannelYDB079—2012
一种MoCA信道，其功率幅值差异小于4.5dB，群时延差异小于2ns，没有额外的噪声、干扰或多径。3.16
全局唯一标识（GUID）GloballyUniqueIDentifier也称作节点GUID。每个MoCA节点的一个64位的唯一标识符。这个标识符由48位以太网MAC地址添加Oxoo0o生成。例如，一个48位IEEEMAC地址为aa:bb:cc:dd:ee：ff的设备，GUID为aa:bb:cc:dd:ee:ff:00:00.
最大通用密度（GCD）GreatestCommonDensity单个节点向多个节点发送数据时计算出来的调制格式。对于GCD格式来说，每个子载波的调制密度都选择为最大可能的星座图密度，这个子载波的星座图密度小于或等于其它每个节点（检测报告中CHANNEL_USABLE=OxO1的节点）发送到该节点的最新的类型I检测报告上报的该子载波的星座图密度。3.18
顿间隙（IFG）Inter-FrameGap
在规划的当前MoCA传输结束与下个规划的MoCA传输开始之间的时间。3.19
中间设备 Intermediate Device中间的设备的主要功能是通过规范的接口（如以太网或USB）在MoCA网络和外部设备之间桥接用户数据。
最新工作频率（LoF）LastOperationalFrequency最近一次在稳定状态中节点成功运行的RF中心频率。3
TiiKAoiKAca
YDB079—2012
L-频段L-band
频谱中的（大约）950和2150MHz之间的频段。3.22
链路控制状态LinkControState
一个表示MoCA网络中链路控制信号交换的当前状态的MAC参数。NC将这个状态作为一个参数，在异步MAP中确定和广播这个状态。
链路维护操作（LMo）LinkMaintenanceOperations定期升级包括调制模板在内的PHY参数。3.24
MAC帧MACframe
一个用来发送/接收数据和控制信息的语法单元。MAC顺包括顺头字段，顺净荷字段和净荷CRC字段3.25
可管理设备ManagedDevice
一个可管理设备充许用户使用本技术报告中规定的某些MoCA设备工作参数3.26
媒质接入计划（MAP）MediaAccessPlan由NC发送的MAC消息。MAP用来协调MoCA网络中的所有传输。3.27
调制模板ModulationProfile
描述用于ACMT传输的各种调制参数的术语。3.28
调制模板生成ModulationProfiling将ACMT信号的调制模板优化，以达到节点间链接的高数据速率和低报文错误率的过程。3.29
多抽头Multi-tap
由网络运营商部署的网络单元（通常在路边），将一个网络信号分路输入到多个同轴电缆进入到邻近的用户家中。
网络中心控制器（NC）NetworkCoordinator在MoCA网络中执行下列功能的MoCA节点：Beacon生成、MAP生成、新MoCA节点准入网络、加密密钥交换和分发、LMO调度。
TiiKAoNiKAca
网络搜索状态NetworkSearchStateYDB079—2012
一个未连接到MoCA网络的节点尝试发现或形成一个MoCA网络时的MoCAMAC执行状态。3.32
新节点（NN）NewNode
一个请求加入网络的MoCA节点。3.33
未生成PHY模板的新节点（NNN）Non-PHYProfiledNewNode申请加入网络的新节点，刚完成中继链路确认（EN到NC）。3.34
运营商服务供应商（osP）Operator-ServiceProvider运营商服务供应商是一个统一体，提供直接接入消费者住所的WAN基础设施，例如DBS，HFC，FTTH，xDSL和无线。通过WAN基础设施提供或使直接向消费者住所提供服务（视频、音频、语音或数据）。向消费者提供安装和技术支持，包括在线支持和现场维护、安装和技术支持广告。3.35
OSP设备OSPDevice
OSP提供的MoCA产品。
空中广播电视业务（OTA）Over-the-Air通过空中广播电视信号的业务。3.37
Beacon信道 Beacon Channel
当节点尝试组建网络时，节点仅允许在此MoCA信道中发送Beacon。3.38
最小接收机灵敏度（MRSk）MinimumReceiverSensitivityKnee当节点接收到的PHY速率降至240Mbps时的接收功率值。3.39
误包率（PER）PacketErrorRate当发送数据包的总数至少10,000，000时，（1）和（2）的比值：（1）发送节点的ECL收到的、目的地址是接收节点的以太网数据包的总数（发送包的总数）减去接收节点从发送节点接收到的、并转发给它的ECL的、没有CRC错误的以太网数据包；（2）发送数据包的总数。3.40
PHY模板PHY Profile
YDB0792012
一组参数，定义了两个节点直接按的调制方式，包括前导码类型、循环前缀长度、调制模板和发送功率。
获取了PHY模板的新节点（PNN）PHYProfiledNewNode在节点准入流程中的新节点，开始进入到PHY模板生成状态。3.42
入口点PointofEntry
同轴电缆的一端，在用户住所入口的外部、第一级分路器接配线系统的一侧。它可能连接到地面业务、DBS、有线电视业务或是未连接3.43
检测包Probe
MoCA节点发出的某种信号，由相同节点或其它节点接收，用来提高或维护节点间链路的PHY性能3.44
协议数据单元ProtocolDataUnit语法定义完备的数据单元
根节点RootNode
室内的一个物理点，在第一级分路器的输入处。在该节点，第一级分路器通过同轴电缆连接到入口点。
业务Service
协议栈中的某层完成的逻辑功能。本技术报告定义了两种业务：数据和控制。3.47
SLOT TIME
时间单位，表示MAC定时的最小刻度。3.48
系统时间SystemTime
MoCA网络中的每个节点都维护的一个公共时钟的时间。3.49
目标物理层速率TargetPHYRate
某种MoCAPHY速率参数，接收节点使用该参数计算并请求发送节点调整发送功率，使得发送和接收节点之间的长期PHY速率和发送功率达到最优。3.50
时分双工TimeDivisionDuplex
一种媒质接入控制机制，在同一时间，节点只能发送或接收数据。3.51
时分多址接入（TDMA）TimeDivisionMultipleAccessYDB079—2012bzxZ.net
一种媒质接入控制机制，通过为不同节点分配独占的时隙，多个节点可以互不干扰的接入到一个单频率的网络中。
准入节点Admittednode
作为新节点、完成了节点准入流程的MoCA节点。在节点准入流程的最后，NC改变MoCA网络的链路状态为稳定状态，节点准入流程完成。3.53
广播PQoS流BroadcastPQosFlow
某PQoS流，从一个输入节点发送到多于一个的输出节点。3.54
未连接节点Disconnectednode
某个MoCA节点，之前是MoCA网络中的准入节点，但当前不在MoCA网络中。NC通过设置MAP中NODEBITMASK字段中对应于该节点的节点ID的比特为“O”，来指示该MoCA节点的状态改变。3.55
输出节点EgressNode
某MoCA节点，PQoS业务流从该节点离开MoCA网络。3.56
入口节点Entrynode
某MoCA节点，启动一个L2ME会话。3.57
流标识FIowID
组播以太网地址，唯一标识一个PQoS流。3.58
流传输FlowTransmission
个PQoS流的流传输对应于包含有该PQoS流的数据的单个PHY包。3.59
输入节点IngressNode
某MoCA节点，PQoS业务流通过该节点进入到MoCA网络。3.60
