【TB铁路运输标准】 铁路信号彩色屏幕显示图形符号

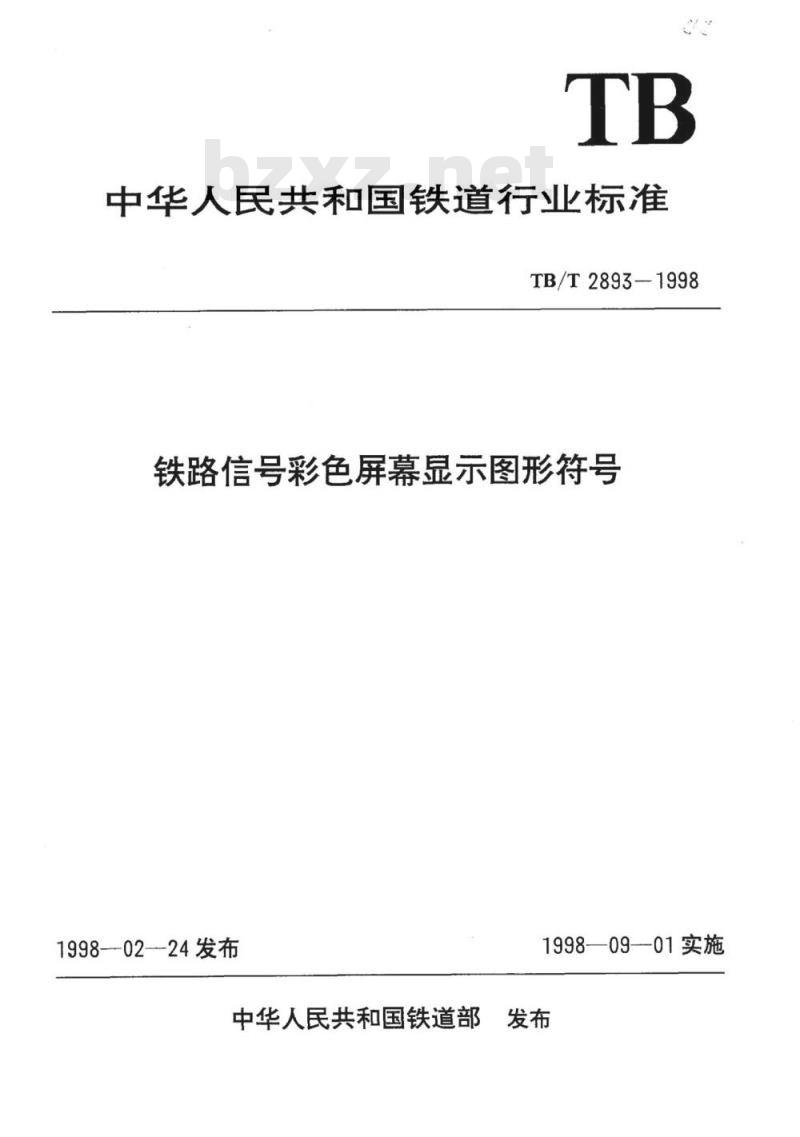

中华人民共和国铁道行业标准
TB/T2893-1998
铁路信号彩色屏幕显示图形符号1998-02-24发布
1998—09-01实施
中华人民共和国铁道部发布
TB/T2893—1998

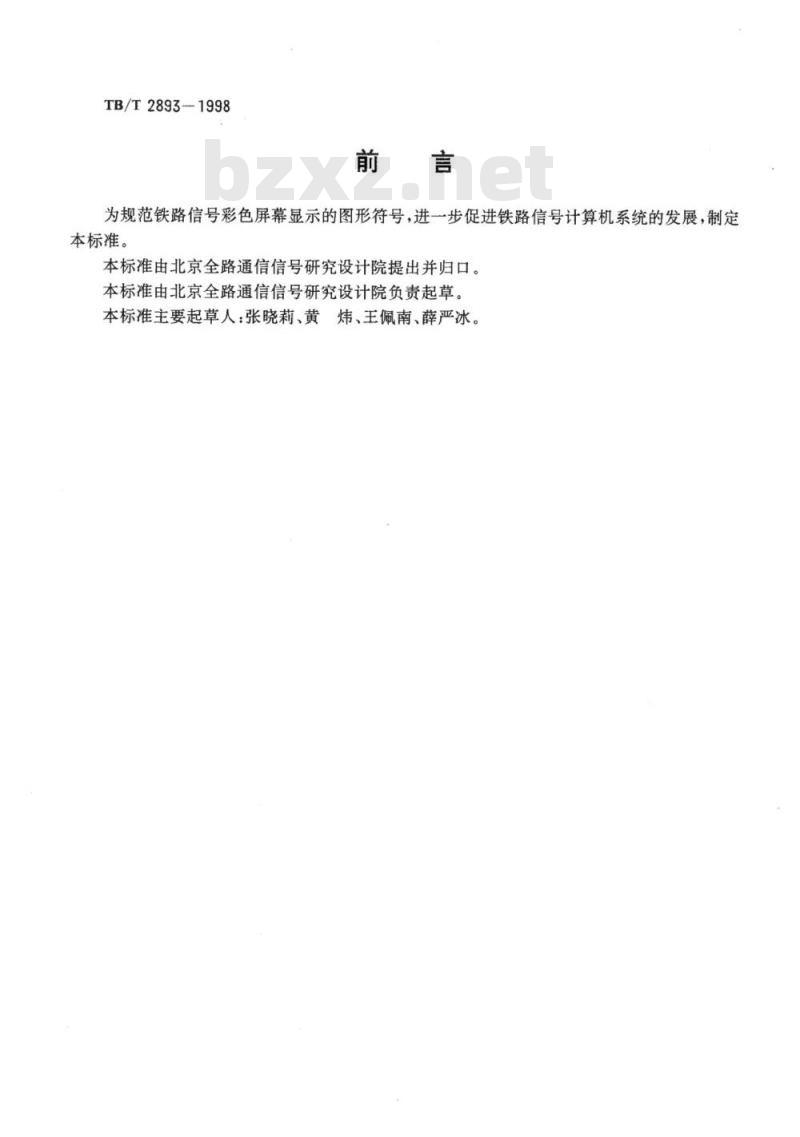

为规范铁路信号彩色屏幕显示的图形符号，进一步促进铁路信号计算机系统的发展，制定本标准。Www.bzxZ.net
本标准由北京全路通信信号研究设计院提出并归口。本标准由北京全路通信信号研究设计院负责起草。本标准主要起草人：张晓莉、黄炜、王佩南、薛严冰。1范围
中华人民共和国铁道行业标准

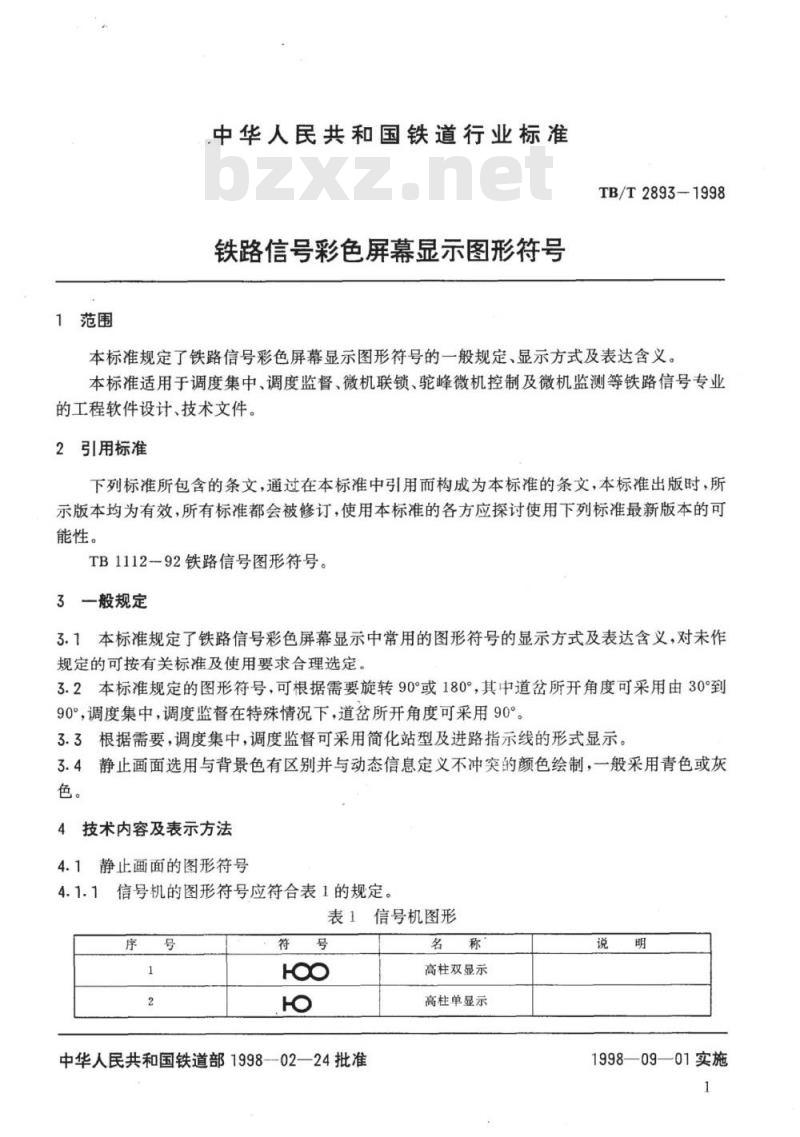

铁路信号彩色屏幕显示图形符号TB/T2893-1998
本标准规定了铁路信号彩色屏幕显示图形符号的一般规定、显示方式及表达含义。本标准适用于调度集中、调度监督、微机联锁、驼峰微机控制及微机监测等铁路信号专业的工程软件设计、技术文件。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
TB1112-92铁路信号图形符号。
3般规定
3.1本标准规定了铁路信号彩色屏幕显示中常用的图形符号的显示方式及表达含义，对未作规定的可按有关标准及使用要求合理选定。3.2本标准规定的图形符号，可根据需要旋转90°或180°，其中道岔所开角度可采用由30°到90°，调度集中，调度监督在特殊情况下，道岔所开角度可采用90°3.3根据需要，调度集中，调度监督可采用简化站型及进路指示线的形式显示。3.4静止画面选用与背景色有区别并与动态信息定义不冲突的颜色绘制，一般采用青色或灰色。
4技术内容及表示方法
4.1静止画面的图形符号
4.1.1信号机的图形符号应符合表1的规定。表1信号机图形
中华人民共和国铁道部1998--02—24批准名
高柱双显示
高柱单显示
1998—09—01实施
TB/T2893—1998

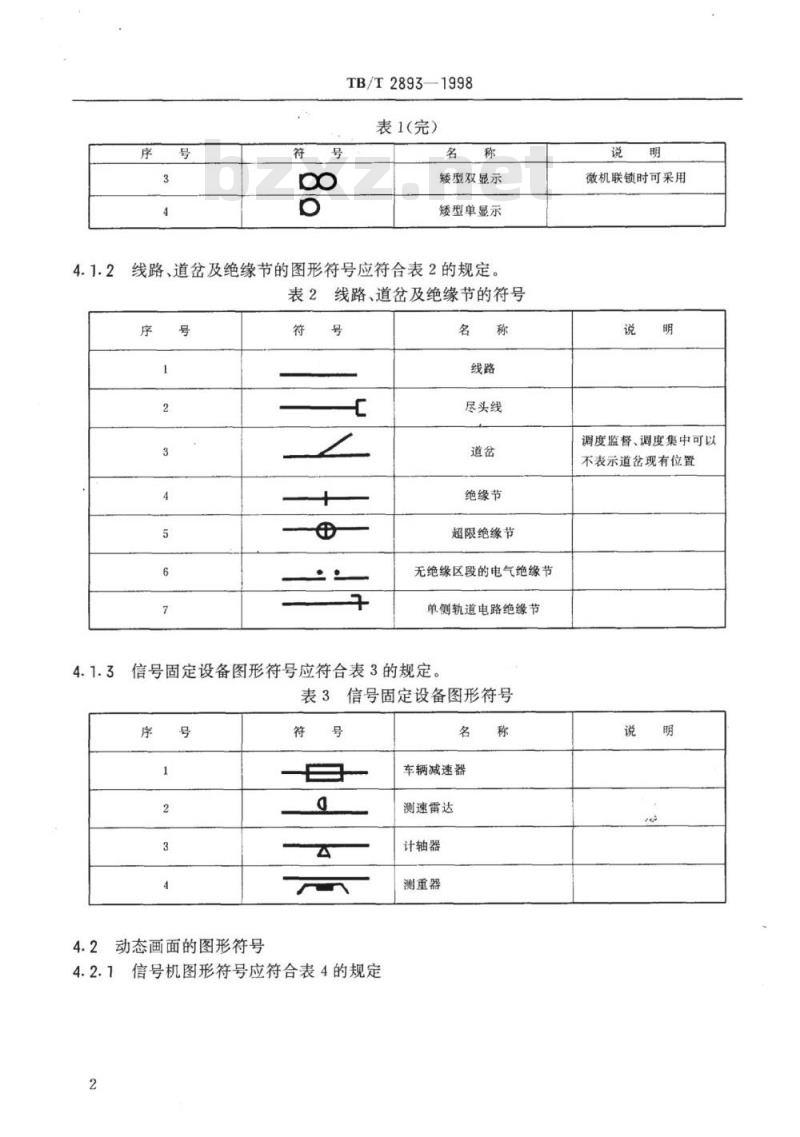

表1(完）
矮型双显示
矮型单显示
线路、道岔及绝缘节的图形符号应符合表2的规定表2线路、道岔及绝缘节的符号
尽头线
绝缘节
超限绝缘节
无绝缘区段的电气绝缘节
单侧轨道电路绝缘节
信号固定设备图形符号应符合表3的规定。表3信号固定设备图形符号
4.2动态画面的图形符号

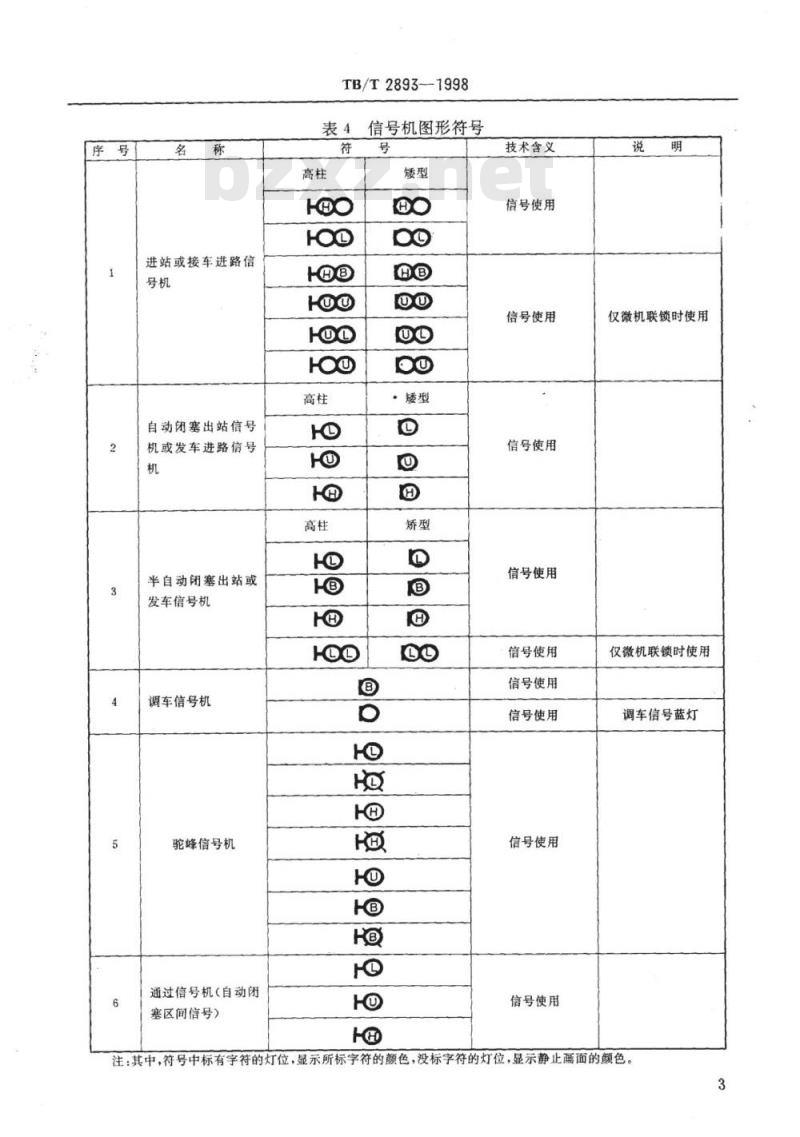

4.2.1信号机图形符号应符合表4的规定2
车辆减速器
测速雷达
计轴器
测重器
微机联锁时可采用
调度监督、调度集中可以
不表示道岔现有位置
进站或接车进路信
自动闭塞出站信号
机或发车进路信号
半自动闭塞出站或
发车信号机
调车信号机
驼蜂信号机
通过信号机（自动闭
塞区间信号)
TB/T28931998
信号机图形符号
·矮型
技术含义
信号使用
信号使用
信号使用
信号使用
信号使用
信号使用
信号使用
信号使用
信号使用
仅微机联锁时使用
仅微机联锁时使用
调车信号蓝灯
注：其中，符号中标有字符的灯位，显示所标字符的颜色，没标字符的灯位，显示静止画面的颜色。3
TB/T2893-—1998
4.2.2其它站场设备图形应符合表5的规定表5其它站场设备图形
股道或无
岔区段
接近离去
区段或闭
塞分区
进路指示
车辆减速
显示颜色
静止画面颜色
开通方向白色
开通方向红色
开通方向静止画面颜色
岔心红闪
静止画面颜色
静止画面颜色
红色空心
红色实心
静止画面颜色
技术含义
股道或无岔区段锁闭
股道或无岔区段占用
股道或无岔区段空闲
道岔锁闭
道岔占用
道岔空闲
道岔挤岔
接近离去区段或闭塞分区占用
接近离去区段或闭塞分区空闲
进路锁闭
进路占用
进路空闲
车辆减速器占用
车辆减速器缓解
车辆减速器空闲
4.2.3控制台表示灯在彩色屏幕上应采用灯光或文字等方式作相应的表示。说
仅微机联锁时使用
TB/T2893-1998
