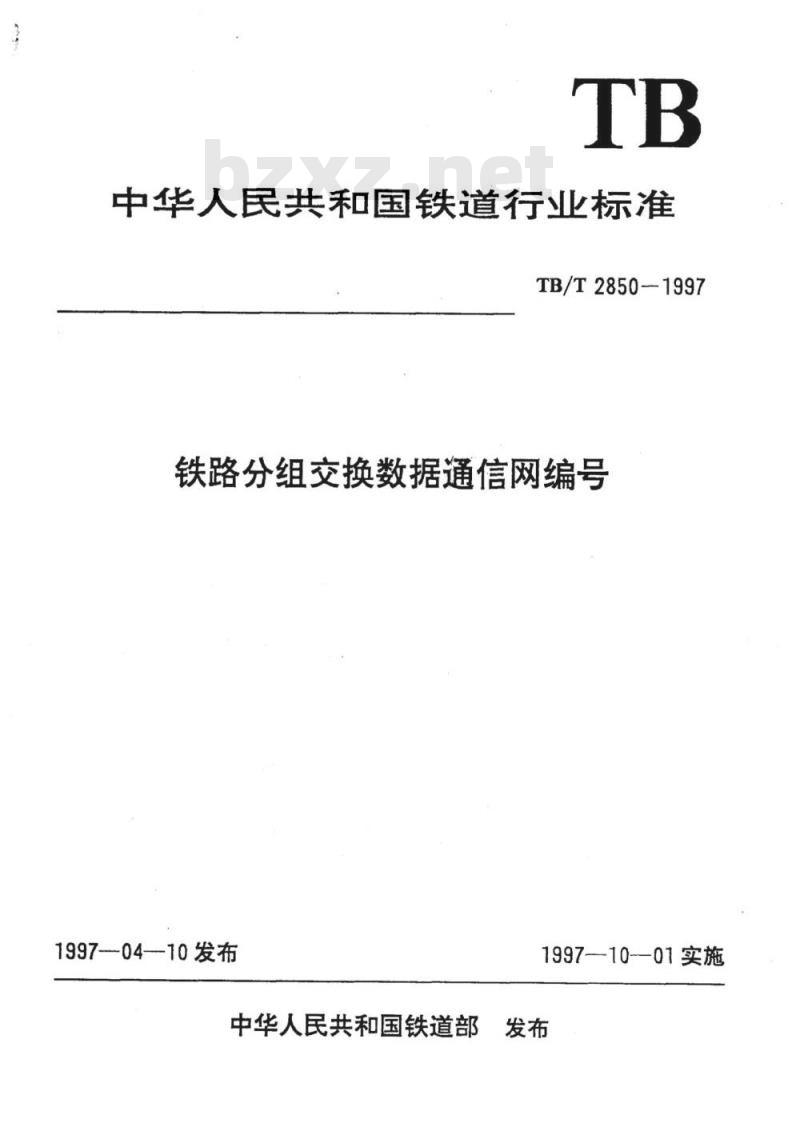

中华人民共和国铁道行业标准
TB/T2850-1997
铁路分组交换数据通信网编号
1997—04—10发布
1997—10-—01实施
中华人民共和国铁道部发布

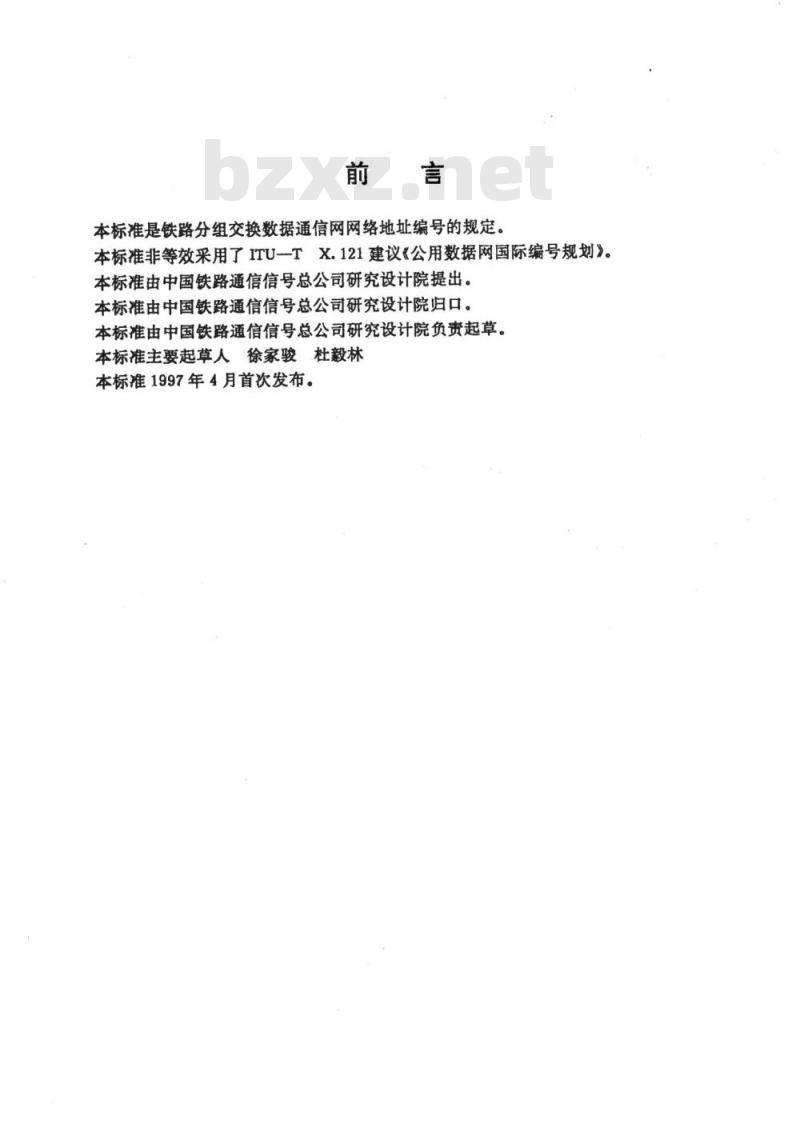

本标准是铁路分组交换数据通信网网络地址编号的规定。本标准非等效采用了ITU—TX.121建议《公用数据网国际编号规划》。本标准由中国铁路通信信号总公司研究设计院提出。本标准由中国铁路通信信号总公司研究设计院归口。本标准由中国铁路通信信号总公司研究设计院负责起草。本标准主要起草人徐家骏杜毅林本标准1997年4月首次发布。

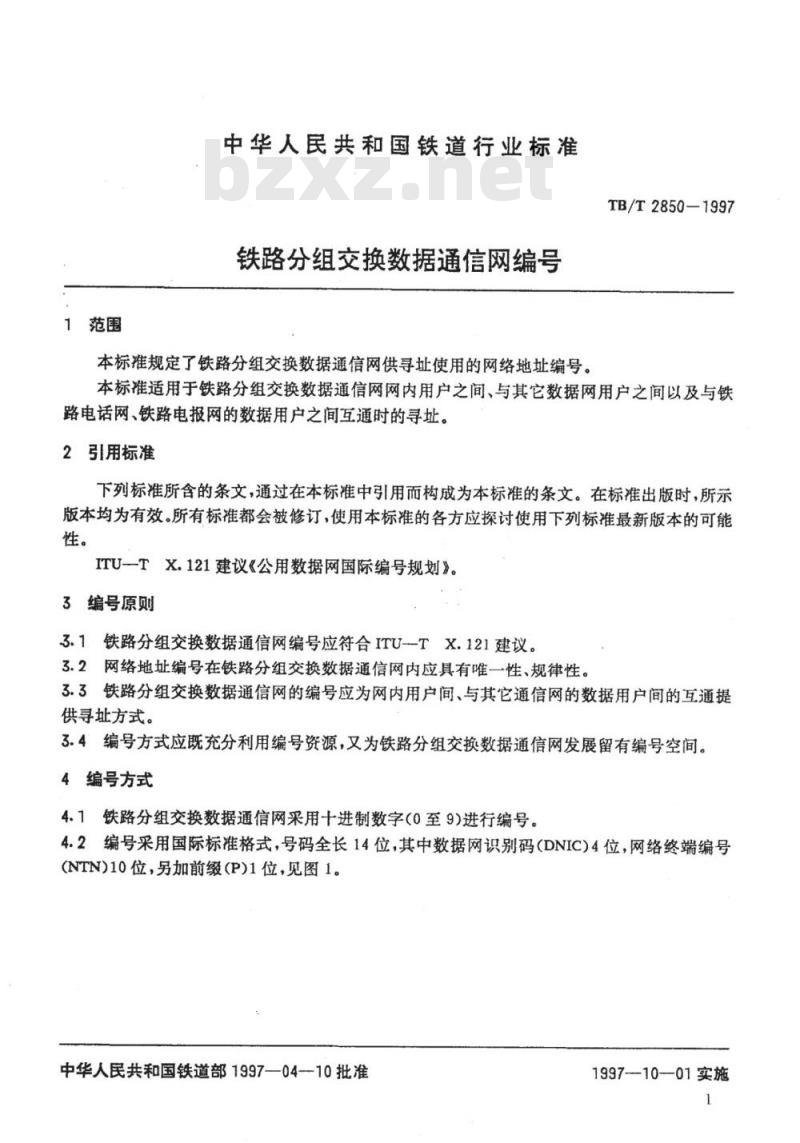

1范围
中华人民共和国铁道行业标准
铁路分组交换数据通信网编号
本标准规定了铁路分组交换数据通信网供寻址使用的网络地址编号。TB/T2850-1997
本标准适用于铁路分组交换数据通信网网内用户之间、与其它数据网用户之间以及与铁路电话网、铁路电报网的数据用户之间互通时的寻址。2引用标准
下列标准所含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
ITU—TX.121建议《公用数据网国际编号规划》。3编号原则
3.1铁路分组交换数据通信网编号应符合ITU--TX.121建议。3.2网络地址编号在铁路分组交换数据通信网内应具有唯一性、规律性。3.3铁路分组交换数据通信网的编号应为网内用户间、与其它通信网的数据用户间的互通提供寻址方式。
3.4编号方式应既充分利用编号资源，又为铁路分组交换数据通信网发展留有编号空间。4编号方式

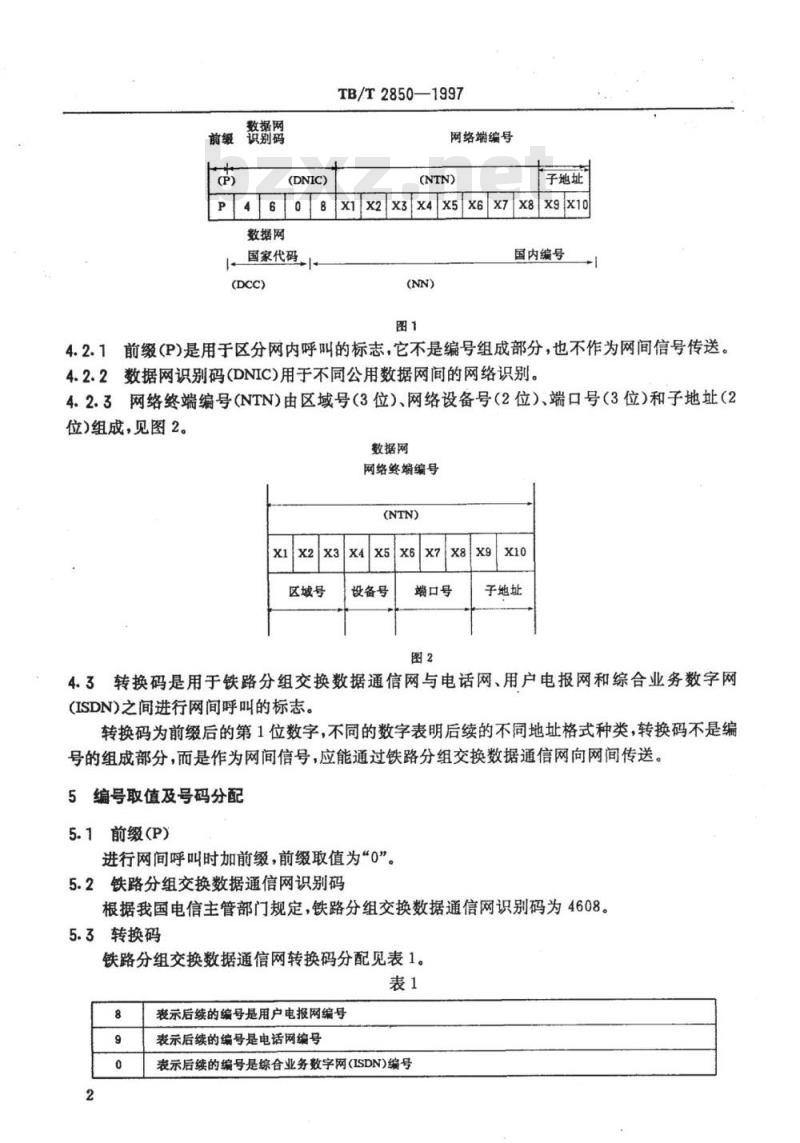

4.1铁路分组交换数据通信网采用十进制数字(0至9)进行编号。4.2编号采用国际标准格式，号码全长14位，其中数据网识别码（DNIC)4位，网络终端编号(NTN)10位，另加前级(P)1位，见图1。中华人民共和国铁道部1997—04—10批准1997-10—01实施
数据网
识剃码
(DNIC)
TB/T2850—1997
网络端编号
子地址
P4608x1x2x3x4x5x6x7x8x9x10
数据网
国家代码
国内编号
4.2.1前缀（P)是用于区分网内呼叫的标志，它不是编号组成部分，也不作为网间信号传送。4.2.2数据网识别码(DNIC)用于不同公用数据网间的网络识别。4.2.3网络终端编号(NTN)由区域号（3位）、网络设备号（2位）、端口号（3位）和子地址（2位）组成，见图2。
数据网
网络终端编号
区域号
设备号
端口号
子地址
4.3转换码是用于铁路分组交换数据通信网与电话网、用户电报网和综合业务数字网(ISDN)之间进行网间呼叫的标志。转换码为前缀后的第1位数字，不同的数字表明后续的不同地址格式种类，转换码不是编号的组成部分，而是作为网间信号，应能通过铁路分组交换数据通信网向网间传送。5编号取值及号码分配
5.1前缀(P)
进行网间呼叫时加前缀，前缀取值为“0”。5.2铁路分组交换数据通信网识别码根据我国电信主管部门规定，铁路分组交换数据通信网识别码为4608。5.3转换码
铁路分组交换数据通信网转换码分配见表1。表1
表示后续的编号是用户电报网编号表示后续的编号是电话网编号
表示后续的编号是综合业务数字网(ISDN)编号5.4网络终端编号(NTN)分配

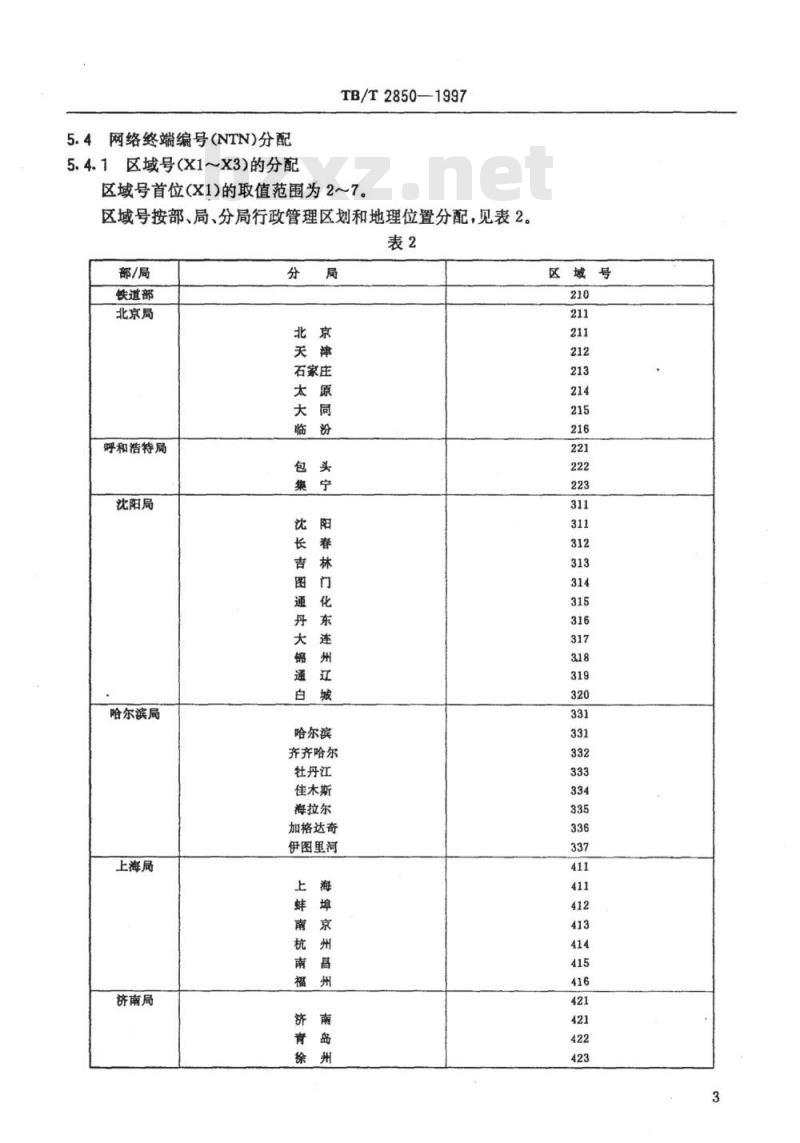

5.4.1区域号(X1~X3)的分配
TB/T2850—1997
区域号首位(X1)的取值范围为2～7。区域号按部、局、分局行政管理区划和地理位置分配，见表2。表2
部/局
铁道部
北京局
呼和浩特局
沈阳局
哈尔滨局
上海局
济南局
石家庄
哈尔滨
齐齐哈尔
牡丹江
佳木斯
海拉尔
加格达奇
伊图里河
区域号
部/局
郑州局
广州局
柳州局
成都局
兰州局
乌鲁木齐局
注：株州为数据网节点所在地。分
乌鲁木齐
TB/T2850——1997
表2（完）
库尔勒
(临管处）
5.4.2网络设备号(X4、X5)分配
网络设备号分配见表3。
节点机
分组装拆器
注：11分配给铁道部节点使用。5.4.3端口号(X6、X7、X8)分配
5.4.3.1网络内部使用端口号分配4
区域号
TB/T2850-1997
网络内部使用端口系指网络设备（节点机、分组装拆器）网络管理中心（NMC)使用的端口以及网络特服端口。网络内部使用端口号分配见表4。表4
网络设备
NMC（主用）
NMC(备用）
网络待服
5.4.3.2用户端口号分配
用户端口号首位（X6）按用户系统分配，第二、三位（X7、X8）按用户类别由铁路数据网主管部门分配。用户端口号分配见表5。表5
用户类型
运营管理信息系统
其他信息系统
订票系统
注：256，257分配给网络管理中心使用。5.4.3.3网间互连端口号分配
网间互连端口号首位(X6)为9，第二位(X7)按互连类型进行分配，第三位(X8)按互连时采用的不同通信规程和通信速率由铁路数据网主管部门分配。网间互连端口号分配见表6。表6
网间互连类型
电报网
电话网
电子邮箱
5.4.4子地址(X9、X10)分配
对于分组式终端，子地址作为用户进一步寻址使用，由用户分配，网络对子地址不作识别和处理，只进行透明传输。
对于非分组式终端，子地址出低位起分配使用，用于非分组式终端寻址。6呼叫地址格式
6.1铁路分组交换数据通信网内部呼叫地址格式。铁路分组交换数据通信网内部采用网络终端编号(NTN)短地址，呼叫格式如下：5
TB/T2850—1997
网内用户也可以采用包括数据网识别码（DNIC)在内的长地址，呼叫格式如下：X2
6.2网间呼叫地址格式
6.2.1铁路分组交换数据通信网的用户呼叫其他公用数据网的用户，呼叫地址格式如下：DNIC+NTN
其中，DNIC为被叫公用数据网的网络识别码；NTN为被叫公用数据网的数据终端用户编号DCC为被叫数据网国家代码；
NN为被叫用户国内编号。
6.2.1.1国内网间呼叫的地址格式NNwwW.bzxz.Net
铁路分组交换数据通信网的用户呼叫国内公用数据网的用户，呼叫地址格式如下：NTN
其中：X为被叫数据网网号
6.2.1.2呼叫港、澳、台地区的地址格式铁路分组交换数据通信网的用户呼叫港、澳、台地区的公用数据网的用户，呼叫地址格式如下：
呼叫香港地区：
呼叫澳门地区
呼叫台湾地区：
6.2.2其他公用数据网的用户呼叫铁路分组交换数据通信网的用户，进入铁路分组交换数据通信网的地址格式如下：
TB/T28501997
6.2.3铁路分组交换数据通信网的用户呼叫铁路电话交换网的数据用户6.2.3.1采用同步传输时，利用转换码，呼叫地址格式如下：数据用户的电话号码
6.2.3.2采用异步传输时，用两次呼叫方式，呼叫地址格式如下：1
数据用户的电话号码
6.2.4铁路电话交换网的数据用户呼叫铁路分组交换数据通信网的用户，采用电话网特种业务号码，呼叫地址格式如下：
特种业务号码
NUI一一数据网用户识别码，确认电活网数据用户为有权呼入用户，其具体格式由铁路数据网主管部门确定。
特种业务号码一一铁路电话交换网与铁路分组交换数据通信网互连电路占用的电话网特种业务号码，由铁路电话网主管部门确定。6.2.5铁路分组交换数据通信网的用户呼叫铁路电报网的数据用户，呼叫地址格式如下：X3
电报用户号
铁路电报网的数据用户呼叫铁路分组交换数据通信网的用户，呼叫地址格式如下：6.2.64
电报互连端口号
电报互连端口号
一铁路电报网与铁路分组交换数据通信网互连电路的电报网端口号，由铁路电报网主管部门确定。
NUI一数据网用户识别码，确认电报网的数据用户为有权呼入用户，编码格式由铁路数据网主管部门确定。
TB/T2850-1997
