中华人民共和国铁道行业标准
TB/T2354—93
旅客列车乘务电话主要技术
要求和试验方法
1993—04—22发布
中华人民共和国铁道部
1993--10—01实施

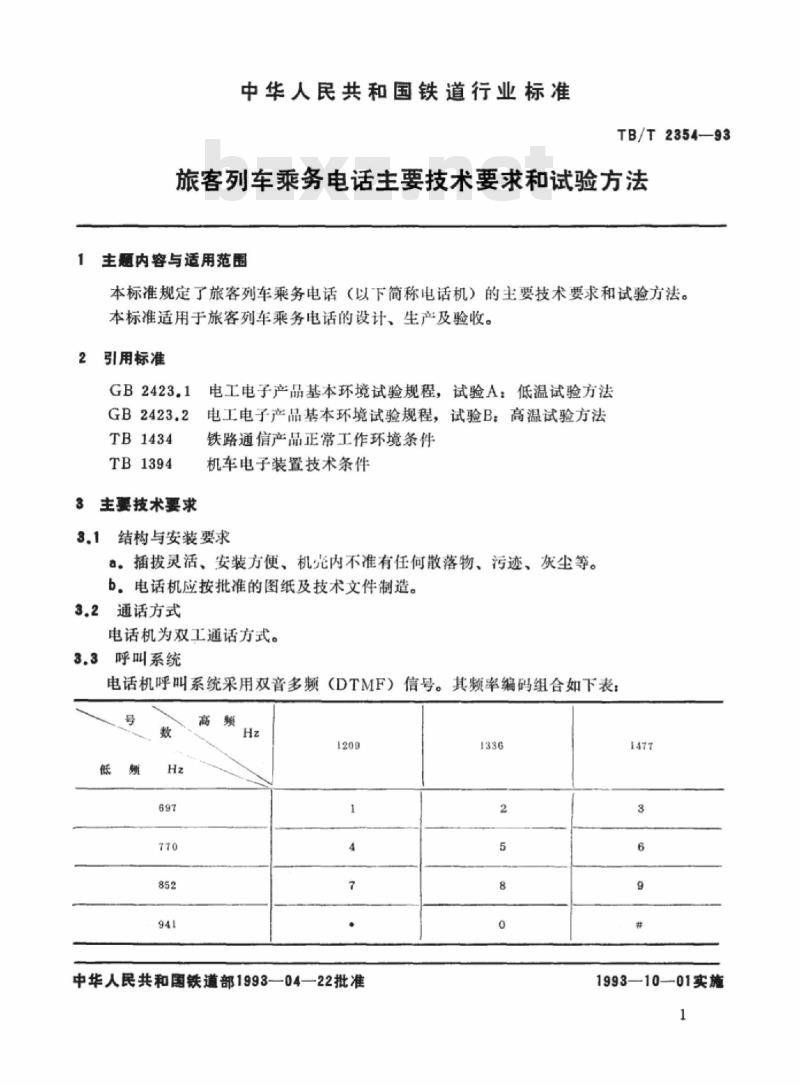

中华人民共和国铁道行业标准
TB/T2354—93
旅客列车乘务电话主要技术要求和试验方法主题内容与适用范围
本标准规定了旅客列车乘务电话（以下简称电话机）的主要技术要求和试验方法。本标准适用于旅客列车乘务电话的设计、生产及验收。引用标准
GB2423.1E
电工电子产品基本环境试验规程，试验A：低温试验方法GB2423.2
电工电子产品基本环境试验规程，试验B：高温试验方法TB1434
TB1394
3主要技术要求
铁路通信产品正常工作环境条件机车电子装置技术条件
3.1结构与安装要求
。。插拔灵活、安装方便、机完内不准有任何散落物、污迹、灰尘等。b。电话机应按批准的图纸及技术文件制造。3.2通话方式
电话机为双工通话方式。
3.3呼叫系统
电话机呼叫系统采用双音多频（DTMF）信号。其频率编码组合如下表：号
中华人民共和国铁道部1993—04—22批准1336
1993—10—01实施

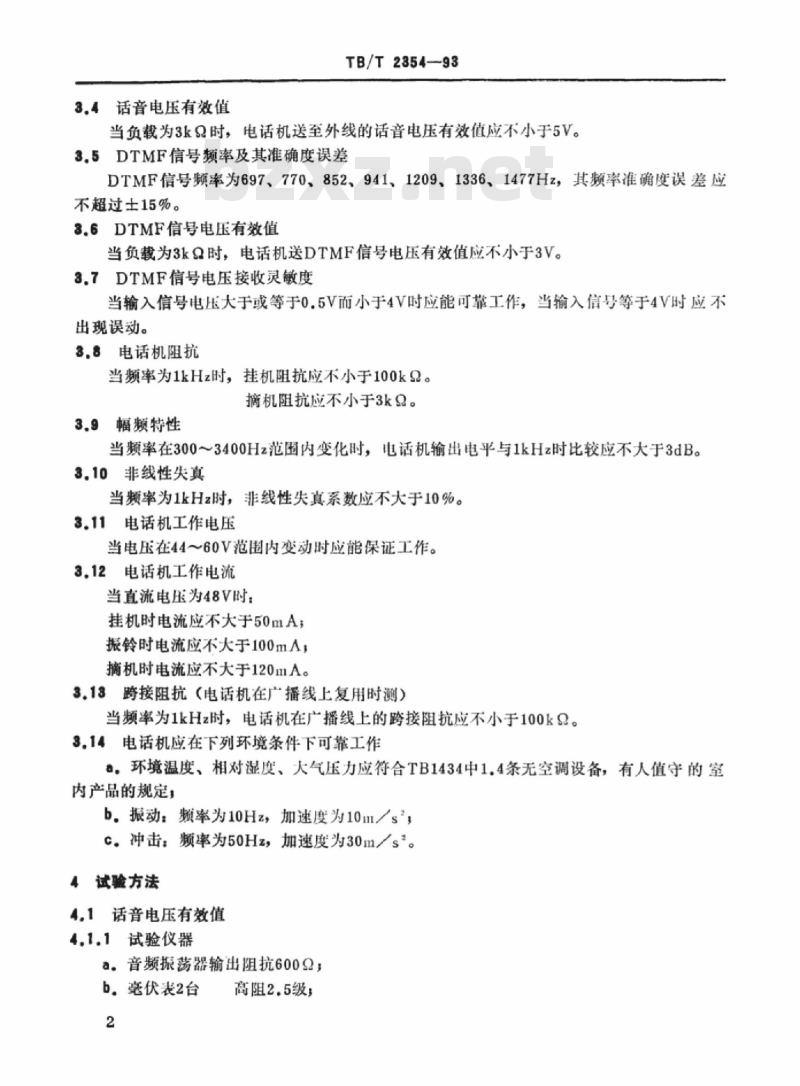

3.4话音电压有效值
TB/T2354—93
当负载为3kQ时，电话机送至外线的话音电压有效值应不小于5V。3.5DTMF信号频率及其准确度误差DTMF信号频率为697、770、852、941、1209、1336、1477Hz，其频率准确度误差应不超过士15%。
3.6DTMF信号电压有效值
当负载为3kQ时，电话机送DTMF信号电压有效值应不小于3V。3.7DTMF信号电压接收灵敏度
当输入信号电压大于或等于0.5V而小于4V时应能可靠工作，当输入信号等于4V时应不出现误动。
3.8电话机阻抗
当频率为1kHz时，挂机阻抗应不小于100kα。摘机阻抗应不小于3k。
3.9幅频特性
当频率在300～3400Hz范围内变化时，电话机输出电平与1kHz时比较应不大于3dB。3.10非线性失真
当频率为1kHz时，非线性失真系数应不大于10%。3.11电话机工作电压
当电压在44～60V范围内变动时应能保证工作。3.12电话机工作电流
当直流电压为48V时：
挂机时电流应不大于50mA；
振铃时电流应不大于100mA：
摘机时电流应不大于120mA。
3.13跨接阻抗（电话机在广播线上复用时测）当频率为1kHz时，电话机在广播线上的跨接阻抗应不小于100kS。3.14电话机应在下列环境条件下可靠工作a，环境温度，相对湿度，大气压力应符合TB1434中1.4条无空调设备，有人值守的室内产品的规定：
b。振动：频率为10Hz，加速度为10ms，c。冲击：频率为50Hz，加速度为30m/s。4试验方法
4.1话音电压有效值
4.1.1试验仪器
a。音频振荡器输出阻抗6009；
b。毫伏表2台
高阻2.5级；
C.DC48V电源箱。

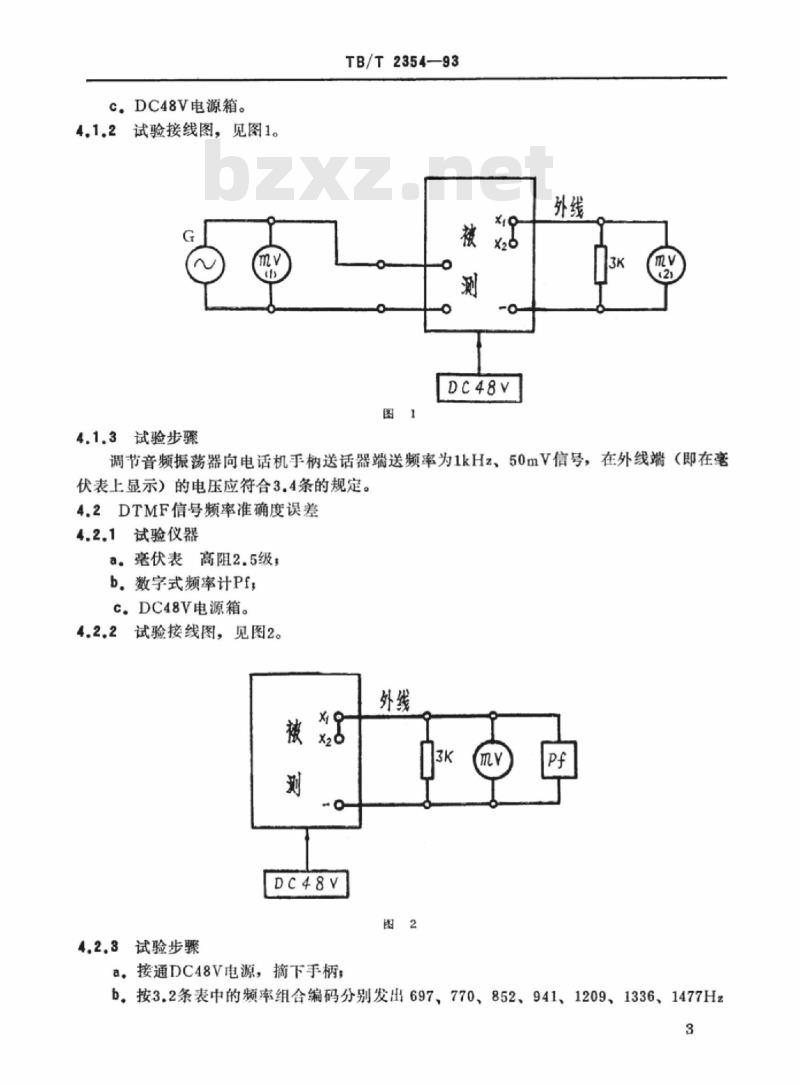

4.1.2试验接线图，见图1。
4.1.3试验步骤
TB/T2354—93
调节音频振荡器向电话机手柄送话器端送频率为1kHz、50mV信号，在外线端（即在毫伏表上显示）的电压应符合3.4条的规定。4.2DTMF信号频率准确度误差
4.2.1试验仪器
a。毫伏表高阻2.5级，
b.数字式频率计Pf;
C.DC48V电源箱。
4.2.2试验接线图，见图2。
4.2.3试验步骤
a。接通DC48V电源，摘下手柄
b。按3.2条表中的频率组合编码分别发出697、770、852、941、1209、13361477Hz3
信号：
TB/T2354—93

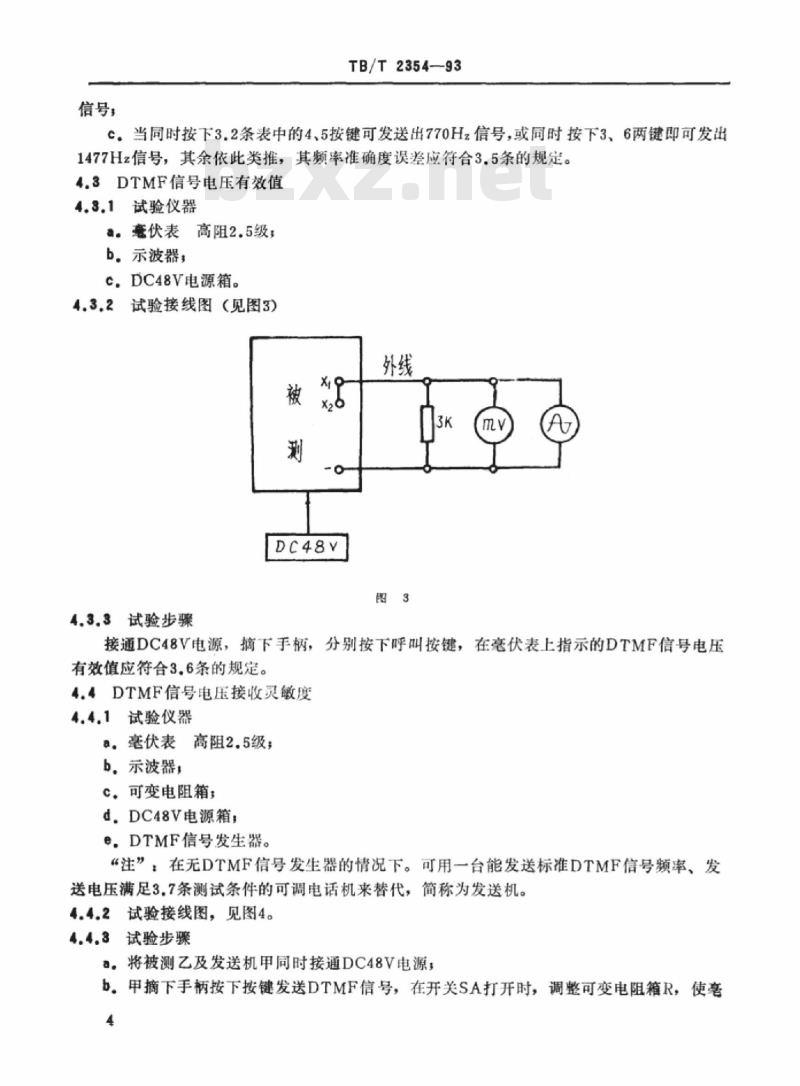

c。当同时按下3.2条表中的4、5按键可发送出770Hz信号，或同时按下3、6两键即可发出1477Hz信号，其余依此类推，其频率准确度误差应符合3.5条的规定。4.3DTMF信号电压有效值
4.3.1试验仪器
a。毫伏表高阻2.5级：
b.示波器，
c.DC48V电源箱。
4.3.2试验接线图（见图3）
4.3.3试验步骤
接通DC48V电源，摘下手柄，分别按下呼叫按键，在毫伏表上指示的DTMF信号电压有效值应符合3.6条的规定。
4.4DTMF信号电压接收灵敏度
4.4.1试验仪器
a。毫伏表高阻2.5级：
b。示波器，
c。可变电阻箱：
d.DC48V电源箱：
e，DTMF信号发生器。
“注”：在无DTMF信号发生器的情况下。可用一台能发送标准DTMF信号频率、发送电压满足3.7条测试条件的可调电话机来替代，简称为发送机。4.4.2试验接线图，见图4。
4.4.3试验步骤
a。将被测乙及发送机甲同时接通DC48V电源，b。甲摘下手柄按下按键发送DTMF信号，在开关SA打开时，调整可变电阻箱R，使毫4
伏表指示0.5V，
《甲）
TB/T2354—93
c。将开关SA合上，甲呼叫乙的号码时，乙应可靠振铃，液
d。将甲摘下手柄，按下按键发送DTMF信号，在开关SA打开时，调整可变电阻箱R，使毫伏表指示等于4V
e。将开关SA合上，呼叫任意电话机号码时，乙应不出现误动。4.5电话机阻抗
4.5.1试验仪器
a。音频振荡器输出阻抗0Q
b。毫伏表高阻2.5级，
c可变电阻箱：
d.DC48V电源箱。
4.5.2试验接线图，见图5。
4.5.3试验步骤
测试挂机、摘机阻抗均用比较法。SA&
a。挂机阻抗
TB/T2354—93
接通DC48V电源，将电话机手柄挂好。用音频振荡器送1kHz信号。先将开关SA倒向1侧，调整振荡器使毫伏表读数为50mV，然后将开关SA倒向2侧，调整电阻箱R使毫伏表指示仍为50mV，此时电阻箱R的阻值即为挂机阻抗，应符合3.8条的规定。b。摘机阻抗
接通DC48V电源，将电话机手柄摘下，其余步骤同a条所述方法，测得的阻抗值即为摘机阻抗，应符合3.8条的规定。
4.幅频特性
4.6.1试验仪器
。音频振荡器车
输出阻抗6009
b。毫伏表2台高阻2.5级
c示波器，
d.DC48V电源箱。
4.6.2试验接线图，见图6。
4.6.3试验步骤
a。接通DC48V电源，
b。从电话机送话器端送1kHz、50mV信号，在输出端mV。上测得的电压值为U，作为基准电压：
c。调整音频振荡器的频率，使其在300～3400Hz范围内变化，且保持振荡器的输出在计算，其值
mV，上的电压值不变，观察输出端mV，上的电压值为U，并按公式201og-应符合3.9条的规定。
4.7非线性失真
4.7.1试验仪器
a。音频振荡器
输出阻抗6009：
高阻2.5级：
b。毫伏表2台
c.示波器，
d，失真度测试仪PD、高阻，
e.DC48V电源箱。Www.bzxZ.net
4.7.2试验接线图，见图7。
4.7.3试验步骤
TB/T235493
调节振荡器向电话机送话器端送1kHz、50mV信号，在外线端电压应不小于5V同时观察示波器的波形应不出现削项失真，再用失真仪测试，其非线性失真应符合3.10条的规定。4.8电话机工作电流
4.8.1试验仪器
a.毫安表0.5级
b，DC48V电源箱。
4.8.2试验步骤
接通DC48V电源，将毫安表串入被测电话机，即可测出相应的挂机、振铃及摘机时的工作电流。应分别符合3。12条的规定。4.9跨接阻抗
4.9.1试验仪器
a。音频振荡器输出阻抗os，
b。毫伏表高阻2.5级
C.可变电阻箱。
4.9.2试验接线图，见图8。
4.9.3试验步骤
电话机跨接阻抗的测试采用比较法。将开关SA倒向1，调整振荡器的输出频率为1kHz，使毫伏表的指示为50mV，再将开关SA倒向2，调整电阻箱R，使毫伏表的指示仍为50mV。此时电阻R值为跨接阻抗，其值应符合3.13条的规定。7
低温和高温试验
4.10.1低温试验
TB/T2354—93
电话机的低温试验方法应按GB2423.1的规定。4.10.2高温试验
电话机的高温试验方法应按GB2423.2的规定。4.11振动和冲击试验
电话机的振动和冲击试验方法应按TB1394的有关条款进行。附加说明：
本标准由铁道部标准计量研究所提出并归口。测
本标准由铁道部通信元件厂、铁道部标准计量研究所负责起草。本标准主要起草人殷桃、王群。8
