【TB铁路运输标准】 碎石道碴石粉塑限试验方法

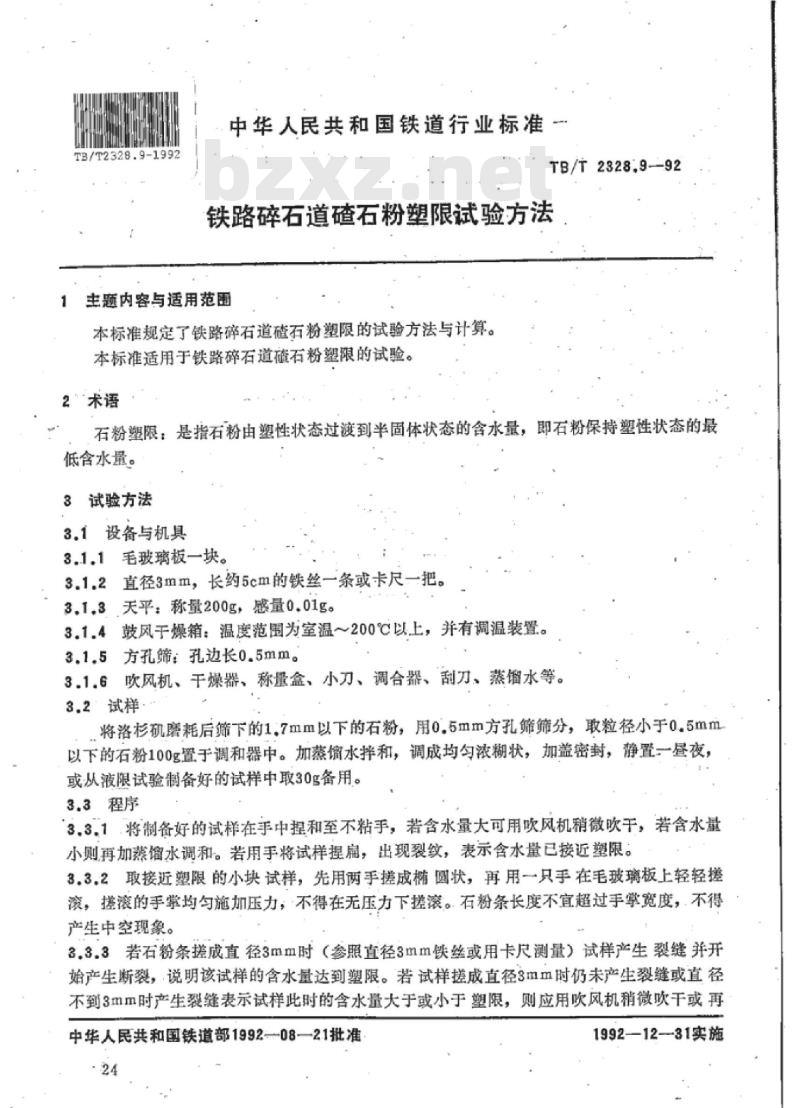

中华人民共和国铁道行业标准一TB/T2328.9--92
铁路碎石道碴石粉塑限试验方法1主题内容与适用范围
本标准规定了铁路碎石道渣石粉塑限的试验方法与计算。本标准适用于铁路碎石道渣石粉塑限的试验。2术语
石粉塑限：是指石粉由塑性状态过渡到半固体状态的含水量，即石粉保持塑性状态的最低含水量。
3试验方法
3.1设备与机具
3.1.1毛玻璃板一块。
3.1.2直径3mm，长5cm的铁丝一条或卡尺一把。3.1.3天平：称量200g，感量0.01g。3.1.4鼓风干燥箱：温度范围为室温～200℃以上，并有调温装置3.1.5方孔筛：孔边长0.5mm。
3.1.6吹风机、干燥器、称量盒、小刀、调合器、刮刀、蒸馏水等。3.2试样
将洛杉矶磨耗后筛下的1.7mm以下的石粉，用0.5mm方孔筛筛分，取粒径小于0.5mm以下的石粉100g置于调和器中。加蒸馏水拌和，调成均勾液糊状，加盖密封，静置一昼夜，或从液限试验制备好的试样中取30g备用。3.3程序
3.3.1将制备好的试样在手中捏和至不粘手，若含水量大可用吹风机稍微吹干，若含水量小则再加蒸馏水调和。若用手将试样捏扁，出现裂纹，表示含水量已接近塑限。3.3.2取接近塑限的小块试样，先用两手搓成椭圆状，再用一只手在毛玻璃板上轻轻搓滚，搓滚的手掌均匀施加压力，不得在无压力下搓滚。石粉条长度不宜超过手掌宽度，不得产生中空现象。
3.3.3若石粉条搓成直径3mm时（参照直径3mm铁丝或用卡尺测量）试样产生裂缝并开始产生断裂，说明该试样的含水量达到塑限。若试样搓成直径3mm时仍未产生裂缝或直径不到3mm时产生裂缝表示试样此时的含水量大于或小于塑限，则应用吹风机稍微吹干或再中华人民共和国铁道部1992-08—21批准24
1992—1231实施

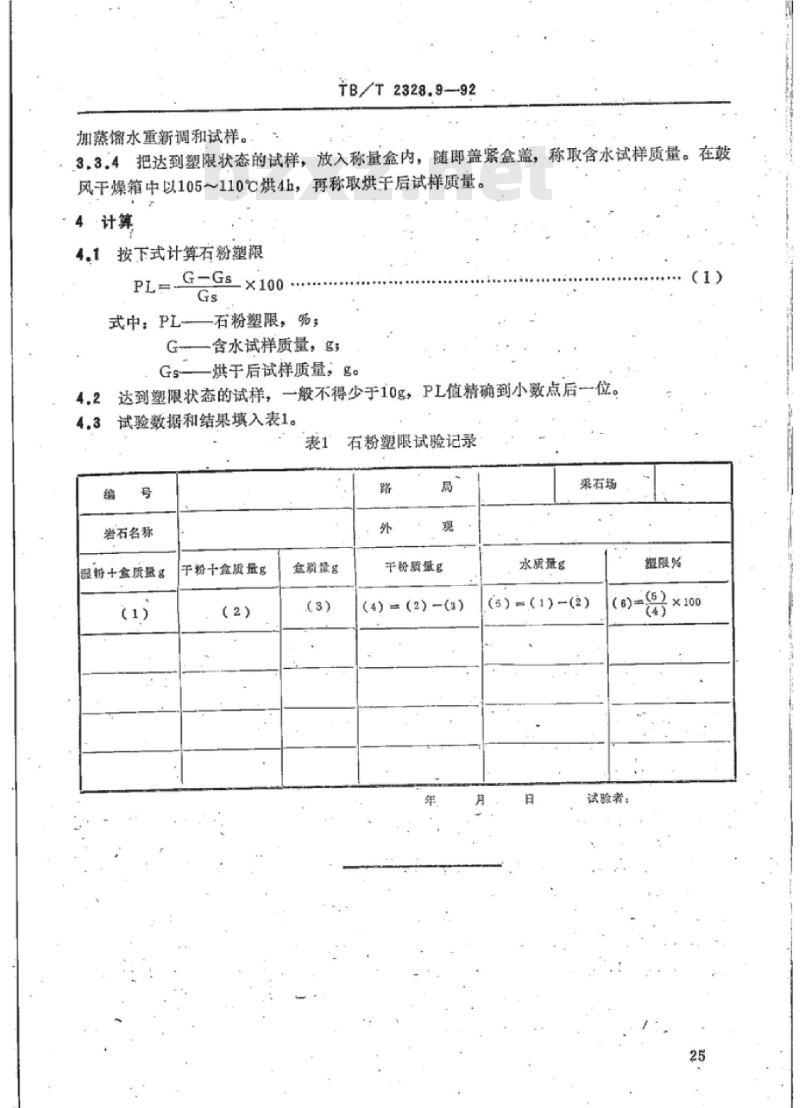

TB/T2328.9—92
加蒸馏水重新调和试样。
3.3.4把达到塑限状态的试样，放入称量盒内，随即盖紧盒盖，称取含水试样质量。在鼓风干燥箱中以105～110℃烘4h，再称取烘干后试样质量。4计算
4.1按下式计算石粉塑限
式中：PL
石粉塑限，%；
G含水试样质量，
Gs烘干后试样质量，g。
达到塑限状态的试样，一般不得少于10g，PL值精确到小数点后一位。4.2
试验数据和结果填入表1。
磐石名称
湿粉+盒质盘
干粉十盒质量店
盒质量g
石粉塑限试验记录
干粉质量g
(4) - (2) -(3)
水质量g
梁石场
(5)=(1)-(2)wwW.bzxz.Net
塑限%
（0)只×100
试验者：
