【国家计量标准(JJ)】 一体化温度变送器

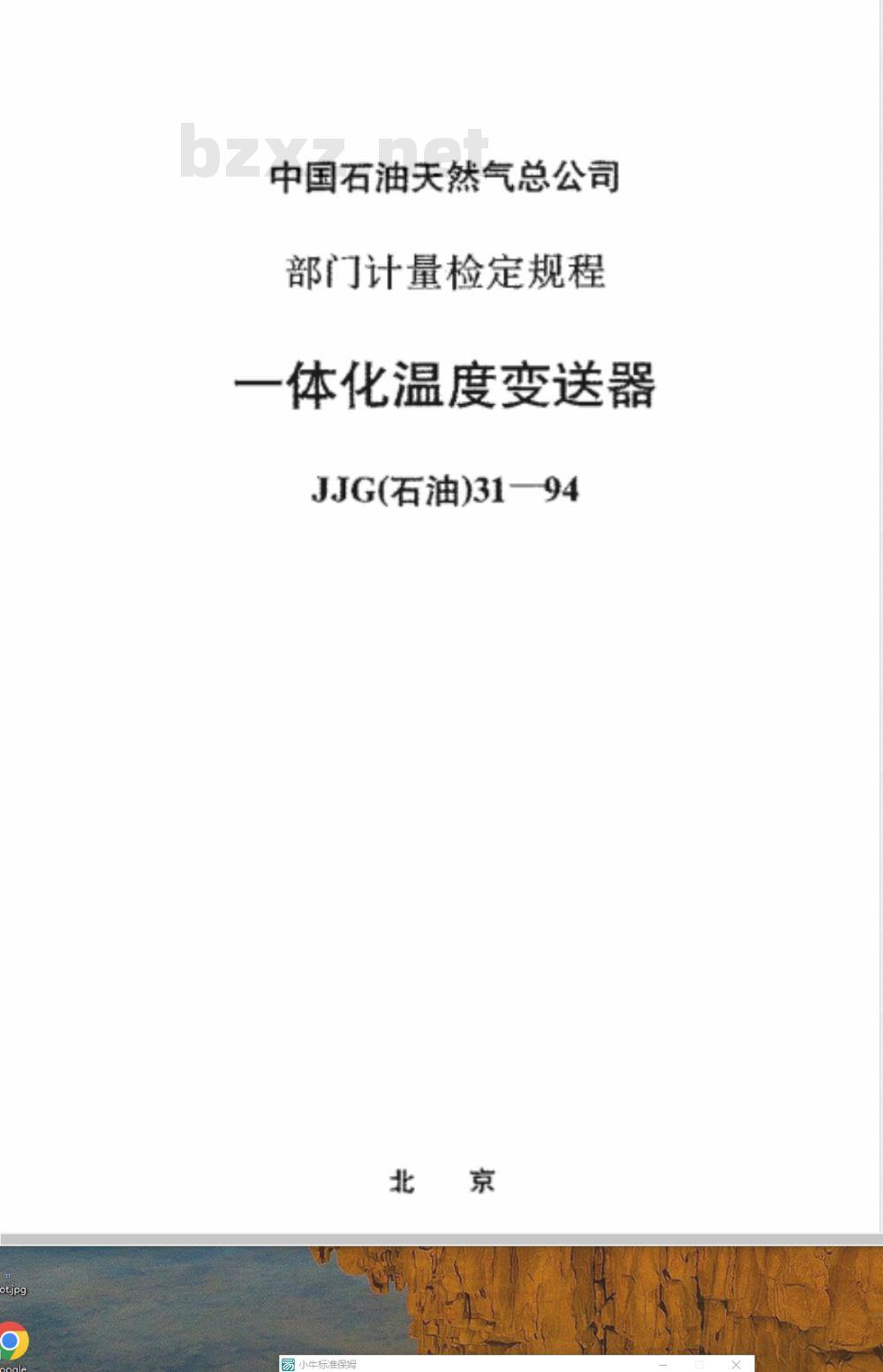

中国石油天然气总公司
部门计量检定规程
一体化温度变送器
JJG（石油）31—94

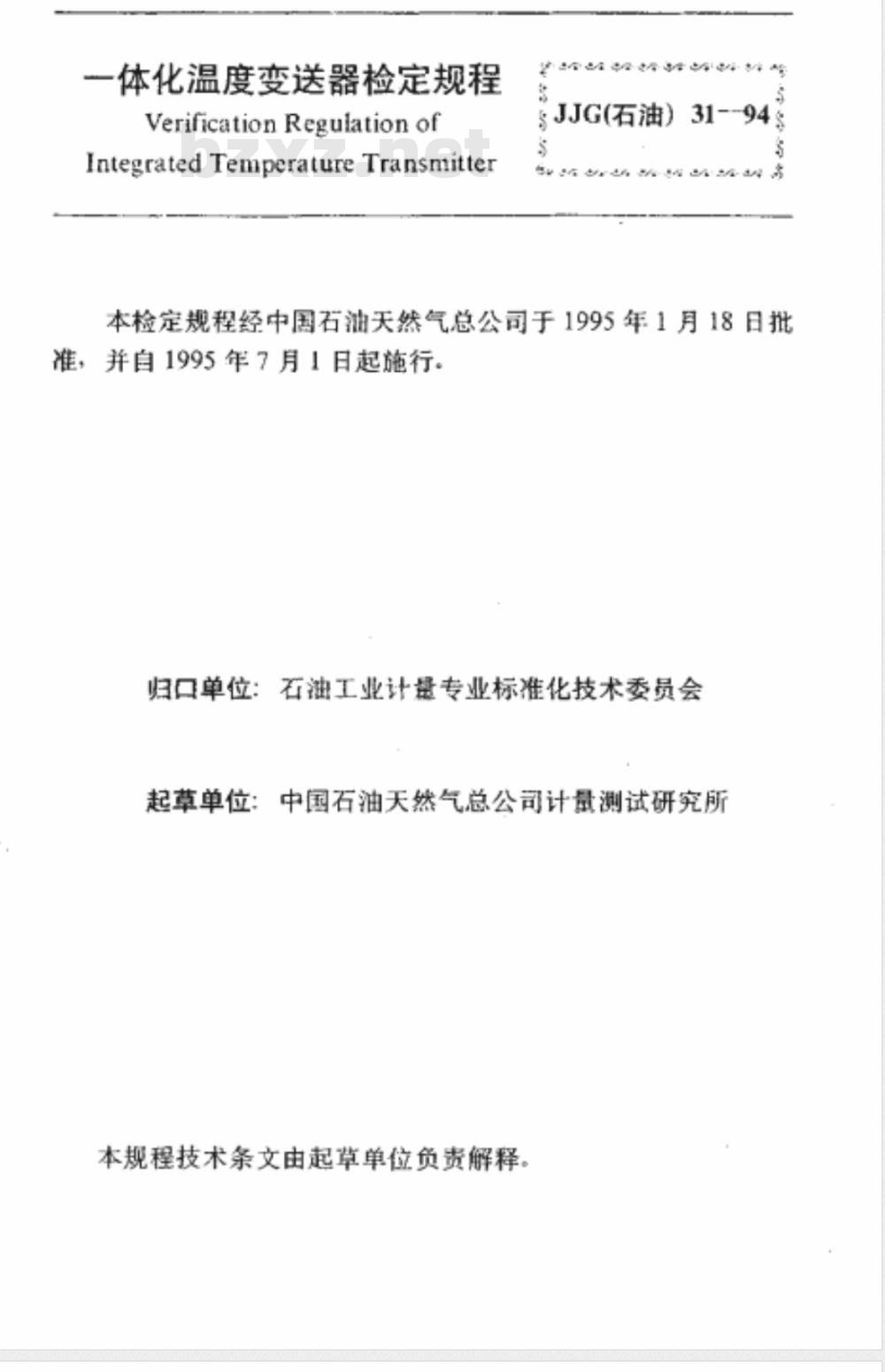

一体化温度变送器检定规程
Verification Regulation of
IntegratedTemperatureTransmitter受
JJG（石油）31--94

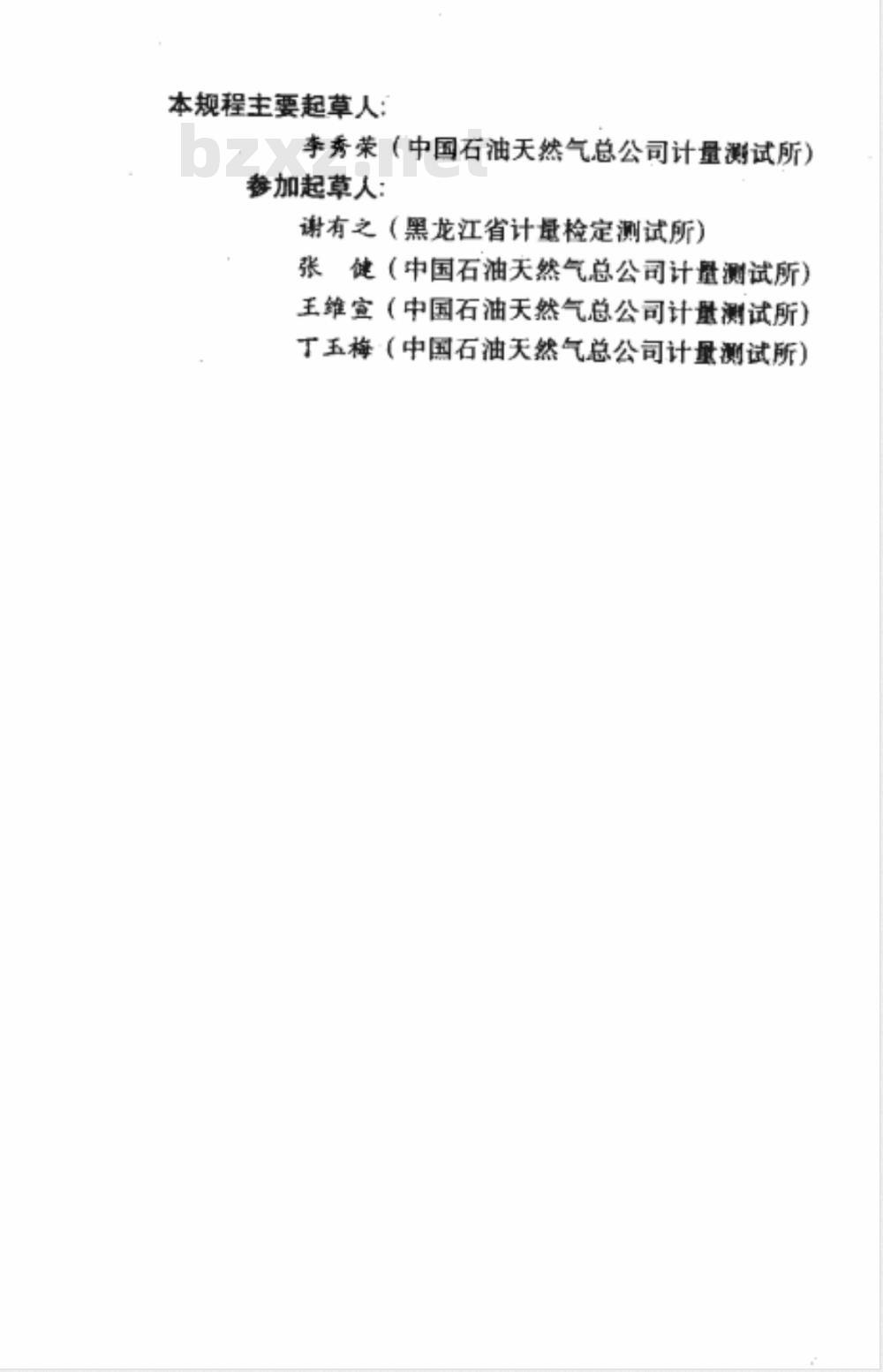

本检定规程经中国石油天然气总公司于1995年1月18日批准，并自1995年7月1日起施行。归口单位：石油工业计量专业标准化技术委员会起草单位：中国石油天然气总公司计量测试研究所本规程技术条文由起草单位负责解释。本规程主要起草人：
李秀荣（中国石油天然气总公司计量测试所）参加起草人：
谢有之（黑龙江省计量检定测试所）张健（中国石油天然气总公司计量测试所）王维宣（中国石油天然气总公司计量测试所）丁玉梅（中国石油天然气总公司计量测试所）二

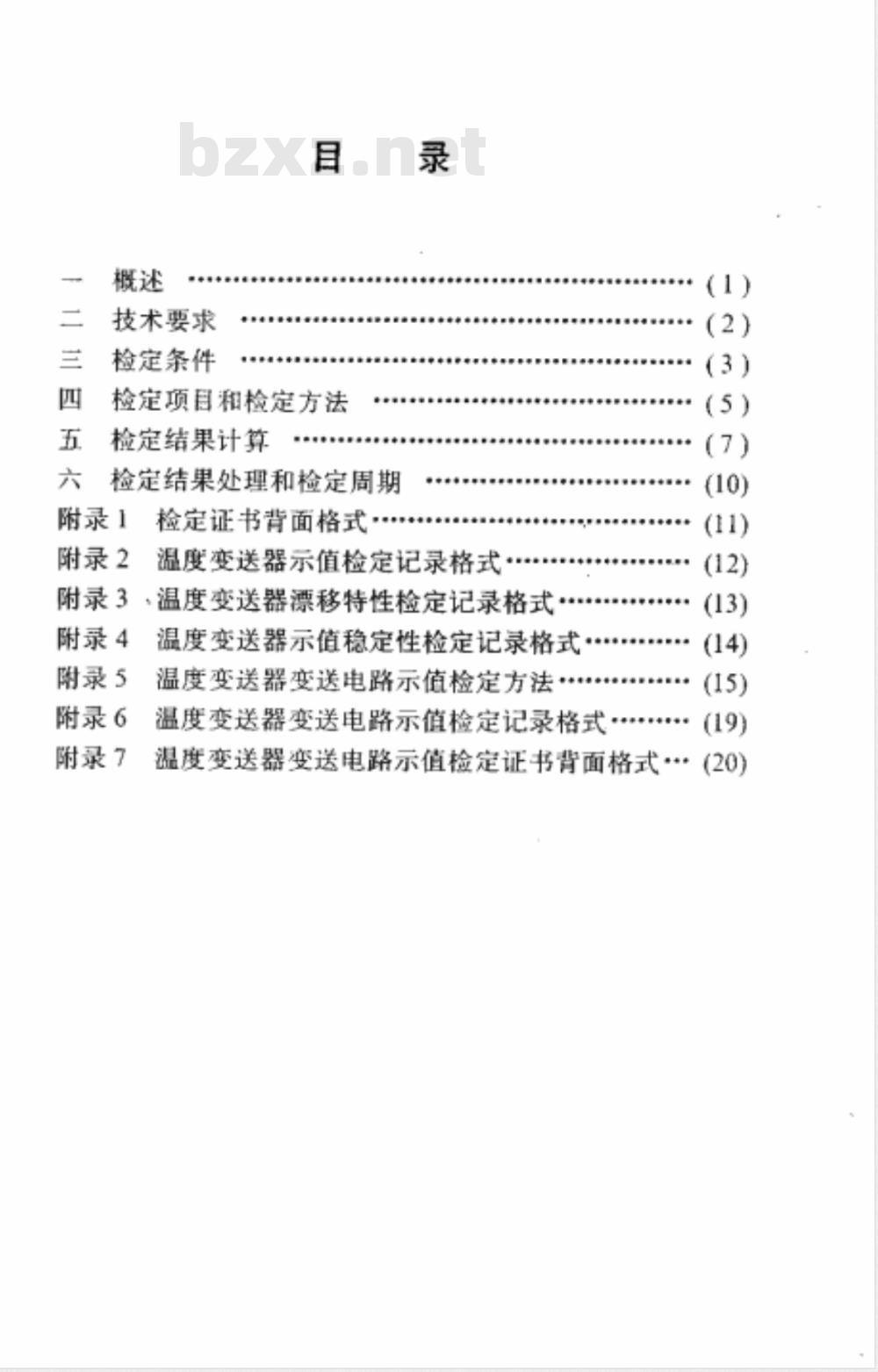

技术要求
检定条件
检定项目和检定方法
检定结果计算
检定结果处理和检定周期
附录1
附录2
检定证书背面格式·
温度变送器示值检定记录格式
附录3·温度变送器漂移特性检定记录格式附录4
附录5
附录6
附录7
温度变送器示值稳定性检定记录格式...温度变送器变送电路示值检定方法...温度变送器变送电路示值检定记录格式.1
（2）
温度变送器变送电路示值检定证书背面格式·(20)JJG(石油）31—94
共20页

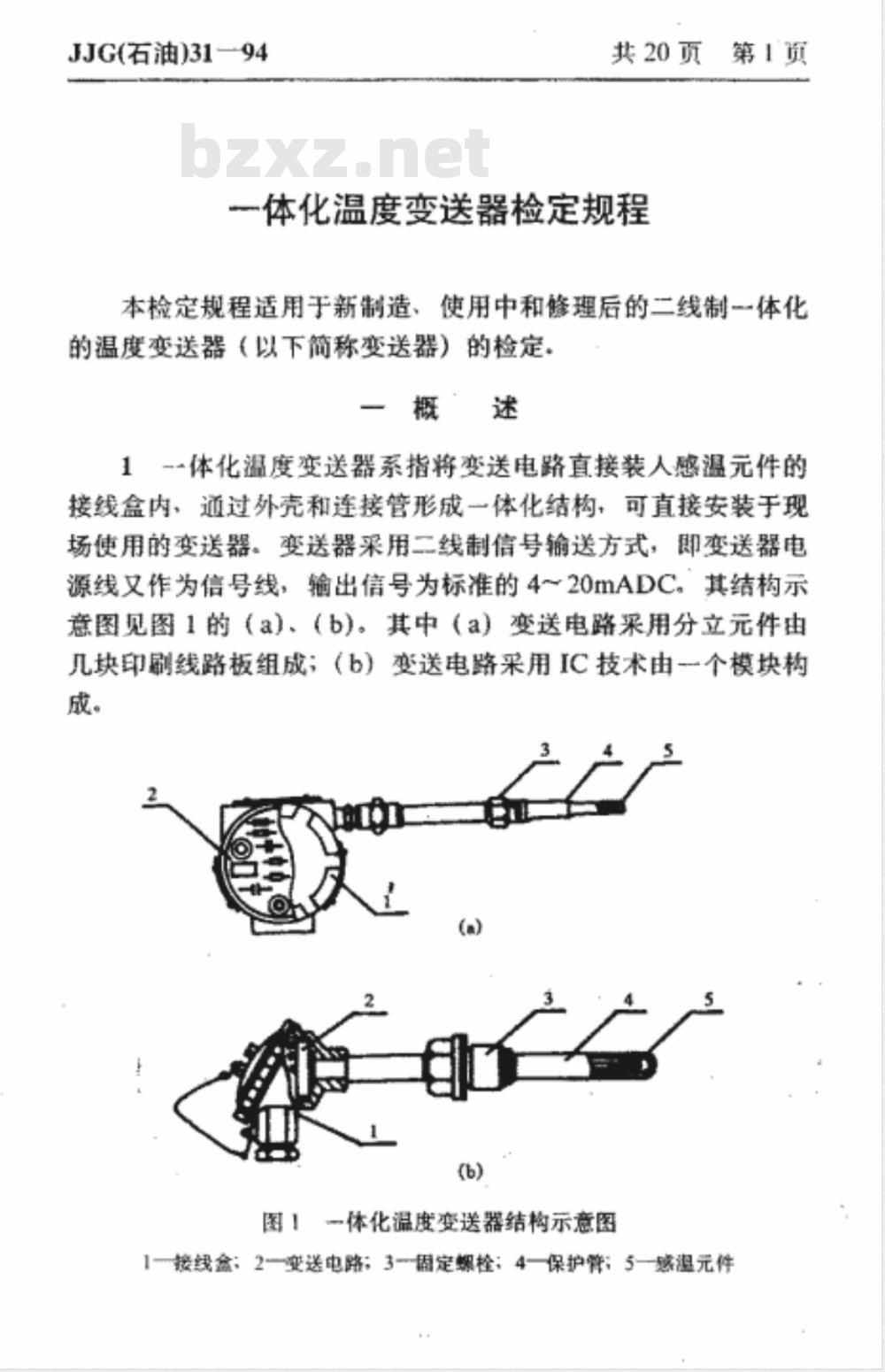

一体化温度变送器检定规程
第1资
本检定规程适用于新制造、使用中和修理后的二线制一体化的温度变送器（以下简称变送器）的检定。概述
1体化温度变送器系指将变送电路直接装人感温元件的接线盒内、通过外壳和连接管形成体化结构，可直接安装于现场使用的变送器。变送器采用二线制信号输送方式，即变送器电源线又作为信号线，输出信号为标准的4～20mADC。其结构示意图见图1的（a)、（b)。其中（a）变送电路采用分立元件由几块印线路板组成：（b）变送电路采用IC技术由--个模块构成。
图！一体化温度变送器结构示意图1接线盒：2变送电路；3固定螺栓：4保护臂：5-感温元件第2页共20页
2外观：
二技术要求
JJG(石油)31--94
2.1变送器外观应完整，不应有锈蚀和损伤，活动部件应灵活可靠，紧固件不得有松动
2.2变送器的铭牌应有变送器制造厂、名称．型号、量程，准确度等级、出广编号、防爆等级及出厂日期2.3·变送器内部零件及线路部分应整洁，接线牢固可靠2.4变送器的接线端子、调节旋钮应有意义明确、字迹清晰的文字或符号。
3变送器必须具备零点和满量程调整装置。4变送器的准确度等级及基本误差值应符合表1规定，其他特殊的准确度等级及基本误差应符合出厂技术文件规定，表1
准确度等级
基本误差
(相对满程输出)
5变送器在规定的检定温度下，1h零点时间漂移乙，不得超过第4条中允许基本误差绝对值的2
6变送器在环境温度变化1℃时，温度源移不得超过第4条中规定的基本误差绝对值的
7变送器的输出稳定性不得超过第4条中规定的基本误差绝对值。
JJG(石油)31—94
8检定环境条件：
检定条件
共20页
第3页
8.1环境温度：0.1~0.3级，203℃；其他级别，20±5℃。
环境温度在1h内的温度波动不得超过1℃。8.2相对湿度：<80%
8.3大气压力：86~106kPa.
9放置时间：
变送器检定前应在检定环境温度下放置2h以上方可进行检定。
10检定变送器用各种恒温场的要求应符合表2规定。表2
低温槽
使用范围
100～30
肇温～95
90~300
水平方向的温度差
检定设备及要求：
有效工作区内任何
两点润温度差
使用介质
酒精、液氮
变压器油
检定用标准器的允许基本误差绝对值，应不大于被检变送器允许误差绝对值的1
检定用测量仪表允许基本误差绝对值应不大于被检变送器允许误差绝对值的
11.3.检定-30~300℃变送器时所用标准器、测量仪器及配套设备参见表3，其他测量范围按要求另行选择。第4页共20页
仪器设备
·等水银温度计
二等水银温度计
标准低温槽
标准水播
标准油横
冰点器
读数望远镜
真流数字电压
《流）表
精密电凰箱
直流标准电流电压源
真流稳压电源
交流稳压电源
高低湿箱
30～+300 C
分度值0.05℃
30~+300℃
分度值0.1℃
100~+30℃
室温～95℃
90~200℃.200~300
位以上准确度0.005%
0~9999Q
准确度(0.005~0.01)%
0~10V，准破度0.02%
0~30Vpc+被纹小于0.5%
220Vc3kVA.稳定度1%
40~130C
湿度波动小于1℃
JJG（石油）31-94
13支组
9支组
JJG(石油)31--94
四、检定项目和检定方法
变送器检定项目按表4规定。
检安项目
检定类别
新制造的
使用中的
修理的
注：“+表示应检定，“\表示可不检发。外观检查：
共20页3
第5页
目测检查变送器应达到本规程第2条的要求，14示值检定：免费标准下载网bzxz
稳定性
检定前接通测量仪器及变送器电源，预热15~30min后方可进行示值检定。温度变送器示值检定系统见图2。7
温度变送器示值检定系统
1-测温元件：2-标准温情：3一标准温度计：4---变送电路；5一直流数字电流表：6一直流稳压电源：7一直流数字电压表；8一精密电阻箱第6页共20页
JJG（石油）31--94
14.2标准信号输人的变送器，按附录5对变送电路进行示值检定后，再逝行一体化示值检定，如果有特殊要求，可对零点和上限值进行微调，
14.3非标准信号输人的变送器，直接在下限温度场和上限温度场中对零点和测量上限值进行调整，在以下各项检定中，不允许再调整，
14.4将一体化变送器测温元件和标准温度计一起插入标准温度场中，用标准温度计测量温度场实际温度值。14.5检定点数根据变送器测量范围及准确度等级要求确定，在检定范围内，最少检定点数不应少于5点14.6检定时，应从下限温度点逐点检定至上限温度点。检定每个温度点时，应在恒温场的温度稳定后，再读取被检变送器在该温度检定点的输出值及标准温度计的示值，14.7变送器下限温度低于零度时，检定工作应在低温槽中进行。检定时，应从室温开始逐点检定至下限温度值。14.8温度变送器示值检定通常只进行一次，15零点时间漂移检定：
变送器按图2或图3检定系统连接：变送器按规定时间预热后，在室温不变的条件下，每隔15min记录一次零点输出值，从开始记录连续进行1h.
16温度漂移特性检定：
16.1变送电路温度漂移特性检定时按图3连接。变送电路在检定环境温度下，用标准信号源给出变送电路零点输出和满量程输出对应值，并记录变送电路零点及满量程输出值、连续进行三次。
16.2将变送电路置于控温箱内，按变送电路出广技术条件所规定的温度保持1h后，分别读取规定温度（高温或低温）下零点输出值和满程输出值，连续进行三次，17稳定性检定：
JJG(右油)31--94
共20页
第7页
新制造和修理后的变送器应进行连续运行48h稳定性检定、检定期间变送器按14.1条规定时间预热后，每篇8h记录一次变送器某一检定点（满量程的20%～90%间任一点）的输出值。
图3温度变送器示值漂移特性检定系统标准信号源；2--温度变送电路；3一销密电阻箱：4-一直流数字电压表：5-直流数字电流表：6一直流稳压电源五检定结果计算
18按上述检定所得数据进行变送器各项性能指标的计算。所用计算公式均按采用直流数字电压表测量方式，若采用直流数字电流表时，所有计算公式及记录表中电压符号应换成电流符号。
19变送器准确度计算方法：
19.1按第14条检定所得数据计算变送器的基本误差（准确度）。变送器单次检定时采用逐点计算各检定点示值误差方法，取测量误差中最大值为变送器的基本误差。19.2温度场实际温度1。计算方法：a.采用一等标准水银温度计测量温度的计算公式
