【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网 演进的高速分组数据(eHRPD)A接口测试方法

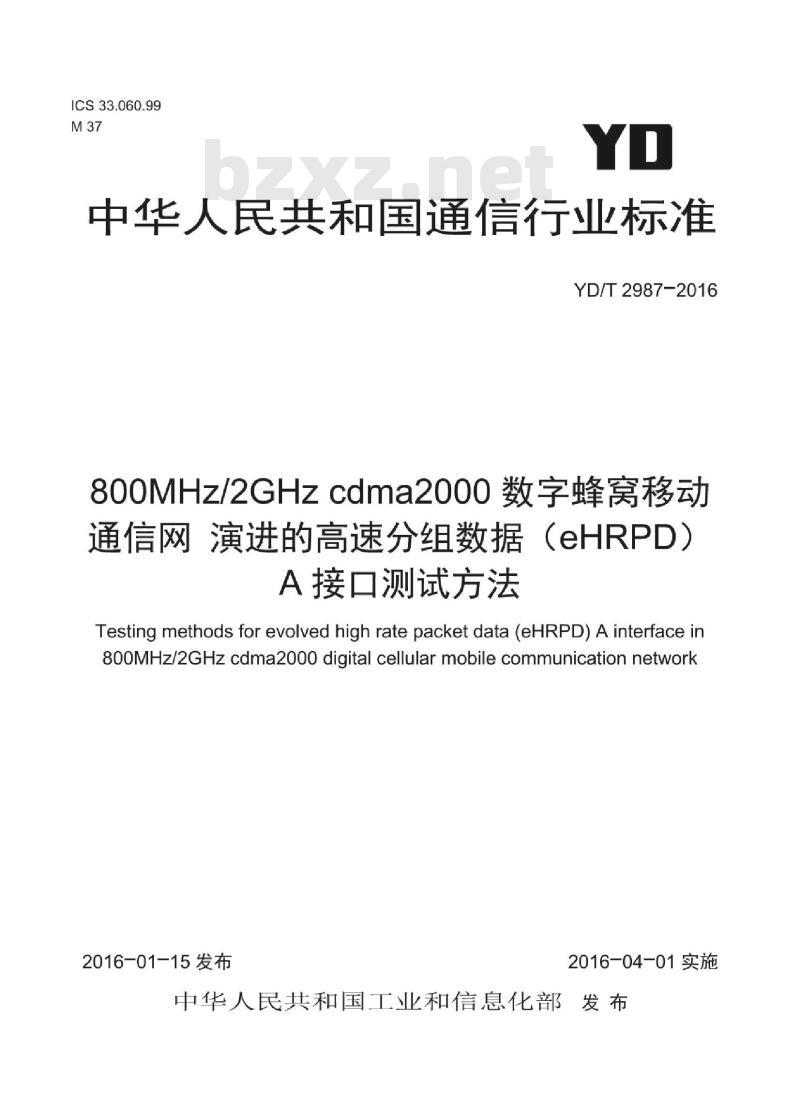

ICS33.060.99
中华人民共和国通信行业标准
YD/T2987-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口测试方法
Testingmethodsforevolvedhighratepacketdata (eHRPD)Ainterfacein800MHz/2GHzcdma2000digitalcellularmobilecommunicationnetwork2016-01-15发布
2016-04-01实施

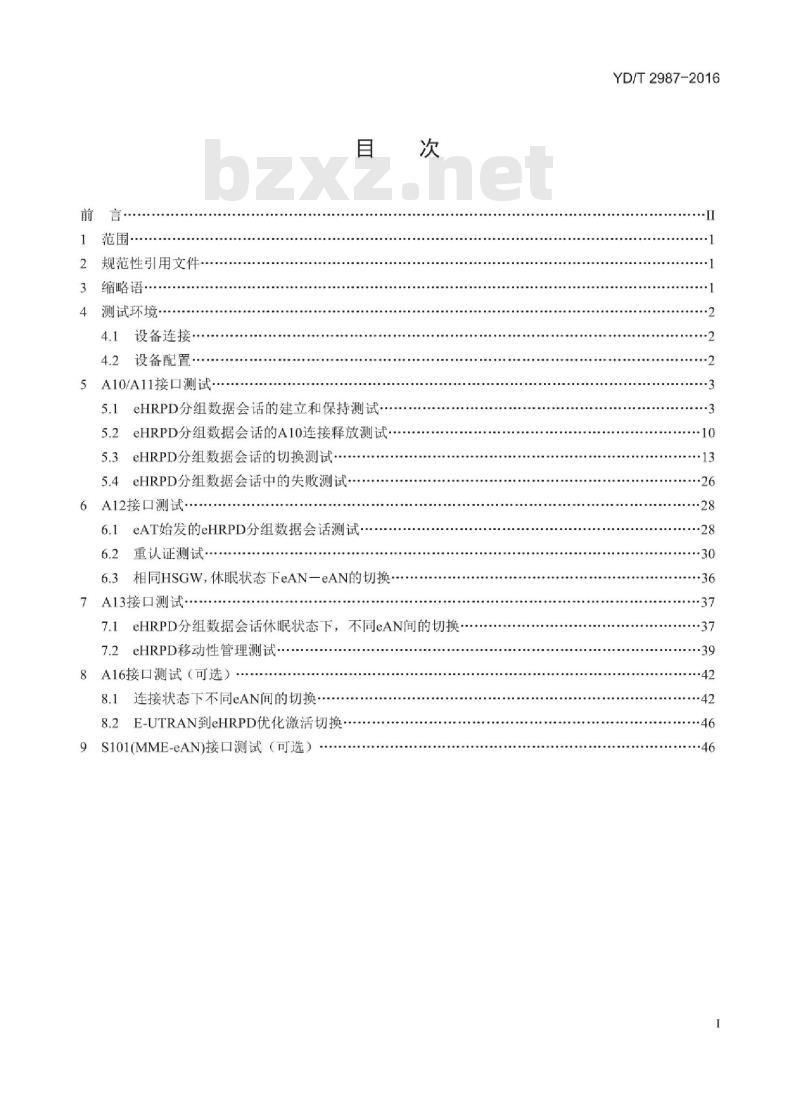

中华人民共和国工业和信息化部发布前
规范性引用文件
缩略语·
测试环境·
设备连接·
设备配置·
5A10/A11接口测试
5.1eHRPD分组数据会话的建立和保持测试·5.2eHRPD分组数据会话的A10连接释放测试，5.3eHRPD分组数据会话的切换测试.5.4eHRPD分组数据会话中的失败测试·6A12接口测试··
6.1eAT始发的eHRPD分组数据会话测试·6.2重认证测试
6.3相同HSGW，休眠状态下eAN一eAN的切换7A13接口测试
7.1eHRPD分组数据会话休眠状态下，不同eAN间的切换7.2eHRPD移动性管理测试-
8A16接口测试（可选）
8.1连接状态下不同eAN间的切换8.2E-UTRAN到eHRPD优化激活切换9S101(MME-eAN)接口测试（可选）YD/T2987-2016
YD/T2987-2016

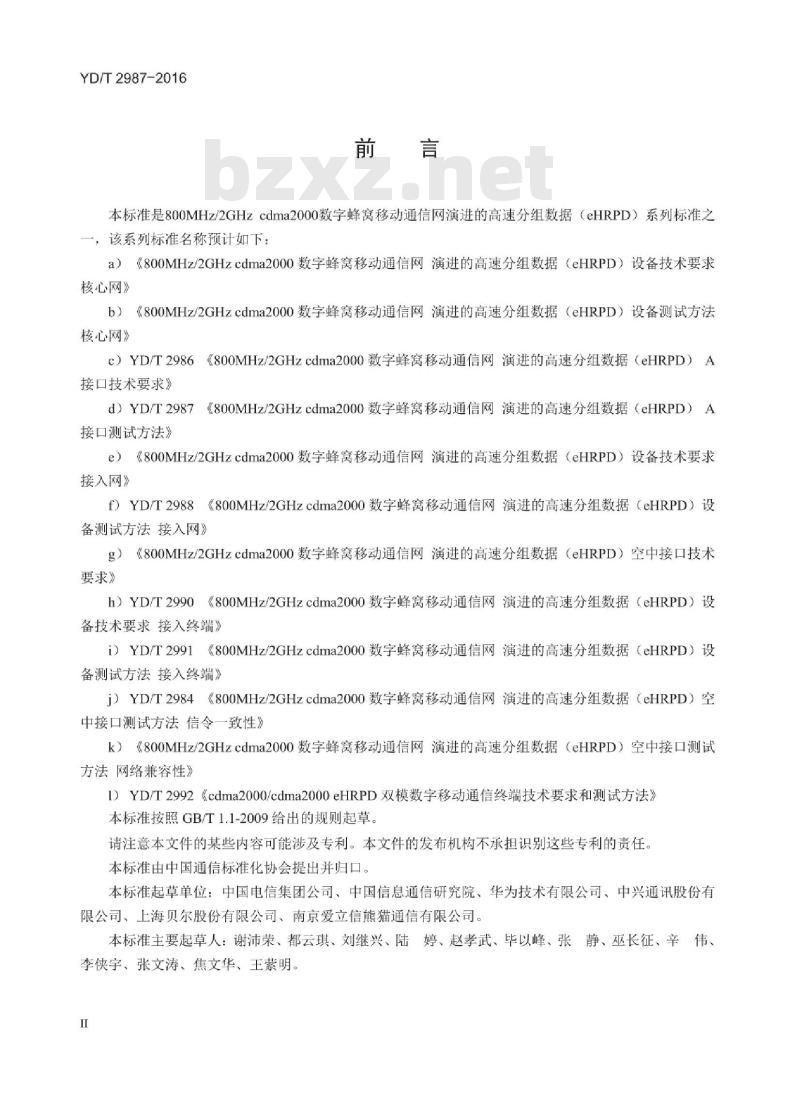

本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）系列标准之一，该系列标准名称预计如下：a）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》
b）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法核心网》
c）YD/T2986《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》
d）YD/T2987《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口测试方法》
e）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入网》
f）YD/T2988《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入网》
g）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》
h）YD/T2990《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入终端》
i）YD/T2991《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入终端》
j）YD/T2984《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法信令一致性》
k）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法网络兼容性》
1）YD/T2992《cdma2000/cdma2000eHRPD双模数字移动通信终端技术要求和测试方法》本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国信息通信研究院、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、南京爱立信熊猫通信有限公司。本标准主要起草人：谢沛荣、都云琪、刘继兴、陆婷、赵孝武、毕以峰、张静、巫长征、辛伟、李侠宇、张文涛、焦文华、王蒙明。I
TiiKAoNiKAca

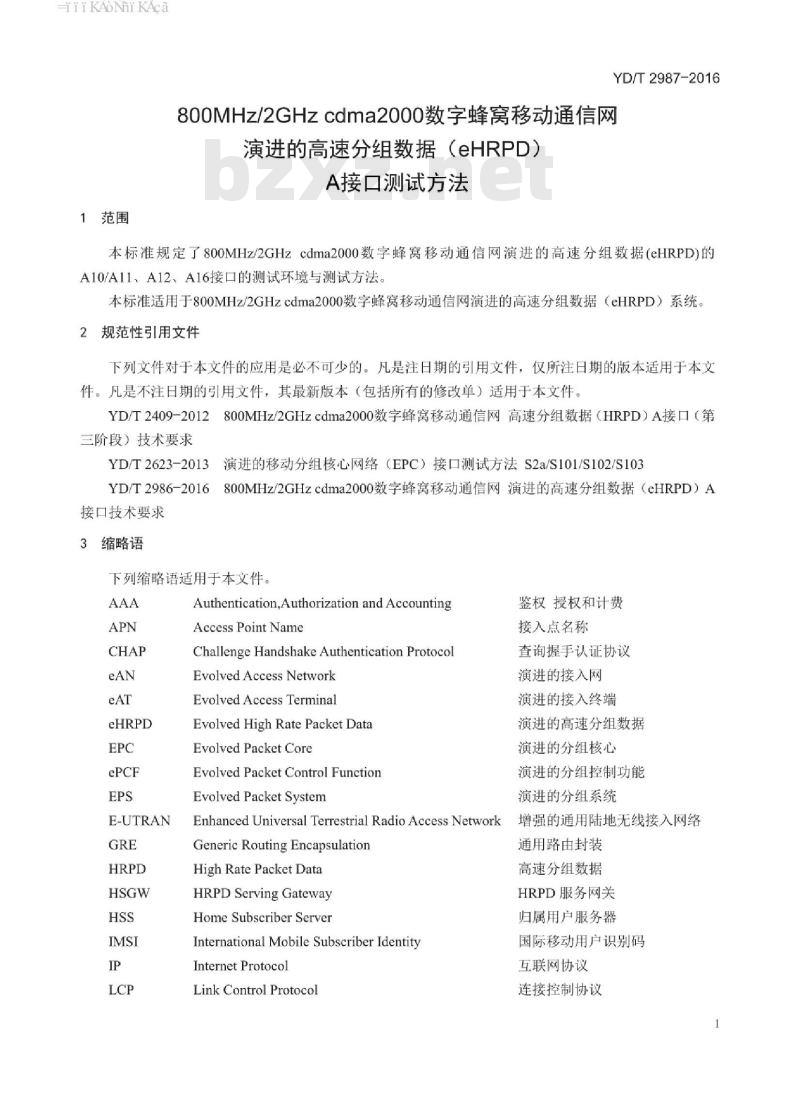

1范围
YD/T2987-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）
A接口测试方法
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD)的A10/A11、A12、A16接口的测试环境与测试方法。本标准适用于800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2409-2012800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）A接口（第三阶段）技术要求
YD/T2623-2013演进的移动分组核心网络（EPC）接口测试方法S2a/S101/S102/S103YD/T2986-2016800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求
3缩略语
下列缩略语适用于本文件。
E-UTRAN
AuthenticationAuthorizationandAccountingAccess Point Name
ChallengeHandshakeAuthenticationProtocolEvolved Access Network
Evolved Access Terminal
Evolved HighRatePacket Data
Evolved Packet Core
Evolved PacketControl FunctionEvolved Packet System
EnhancedUniversal Terrestrial RadioAccessNetworkGeneric RoutingEncapsulationHigh Rate Packet Data
HRPD Serving Gateway
Home Subscriber Server
International Mobile Subscriber IdentityInternet Protocol
Link Control Protocol
鉴权授权和计费
接入点名称
查询握手认证协议
演进的接入网
演进的接入终端
演进的高速分组数据
演进的分组核心
演进的分组控制功能
演进的分组系统
增强的通用陆地无线接入网络
通用路由封装
高速分组数据
HRPD服务网关
归属用户服务器
国际移动用户识别码
互联网协议
连接控制协议
HiiKAoNiKAca
YD/T2987-2016
RADIUS
4测试环境
设备连接
MobileNode Identification
NetworkAccessIdentifier
Normal Vendor/Organization Specific ExtensionPDNGW(PacketDataNetworkGateway)Packet Data Network
Packet Data Serving Node
Point-to-Point Protocol
Qualityof Service
RemoteAuthentication Dial-In User ServiceServing Gateway

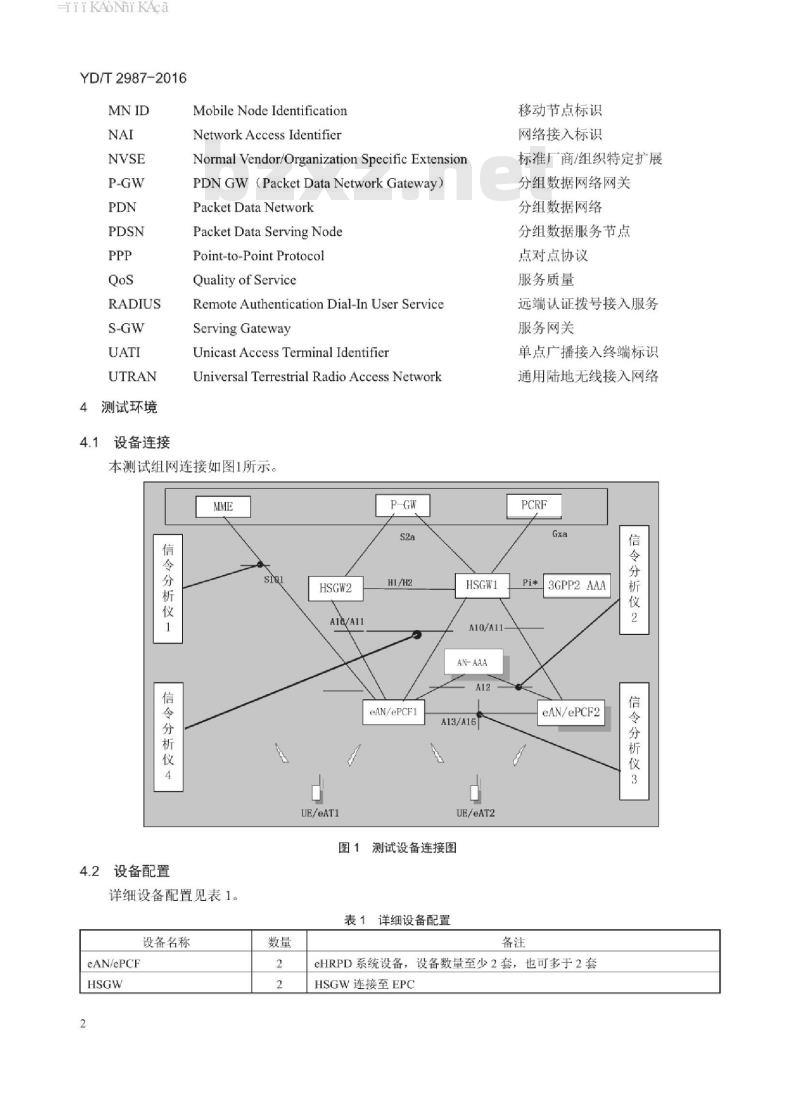

Unicast Access Terminal IdentifierUniversal Terrestrial Radio Access Network本测试组网连接如图1所示。
信令分#
信令分！
4.2设备配置
详细设备配置见表1。
设备名称
eAN/ePCF
A1Q/A1
UE/eATI
eAN/ePCF1
A10/A11
AN-AAA
A13/A16
UE/eAT2
图1测试设备连接图
表1详细设备配置
移动节点标识
网络接入标识
标准厂商/组织特定扩展
分组数据网络网关
分组数据网络
分组数据服务节点
点对点协议
服务质量
远端认证拨号接入服务
服务网关
单点广播接入终端标识
通用陆地无线接入网络
3GPP2AAA
eAN/ePCF2
eHRPD系统设备，设备数量至少2套，也可多于2套HSGW连接至EPC
令分#
令分析仪。
HiiKAoiKAca
设备名称
eNodeB
3GPP2AAA
UE/eAT
信令分析仪1
信令分析仪2
信令分析仪3
信令分析仪4
5A10/A11接口测试
表1（续）
EUTRAN系统设备
EPC系统设备
EPC系统设备
EPC系统设备
EPC系统设备
可与3GPPAAA合设
支持eHRPD接入，同时支持接入EUTRAN监测A11接口上的信令
监测A12接口上的信令
监测A13/A16接口上的信令
监测S101接口上的信令
5.1eHRPD分组数据会话的建立和保持测试5.1.1eAT发起的eHRPD分组数据会话的建立测试编号：5.1.1
YD/T2987-2016
测试项目：eAT发起的eHRPD分组数据会话的建立一一HSGW和PDSN共享或不共享A11IP地址预置条件：
1）eAT处于空闲状态：
2）配置ePCF与HSGW的A11IP连接可达（该A11IP地址为HSGW/PDSN共享或不共享）测试步骤：
eAT发起分组数据呼叫，触发A11连接建立过程预期结果：
1）分组数据应在eAT和HSGW之间正常传输2）消息流程如下图所示，HSGW与ePCF之间的A11消息内容应符合YD/T2986-2016《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》的相关规定；ePCF
A11—注册请求
Tregreq
A11-注册应答
3）如果HSGW和PDSN不共享A11IP地址，ePCF发给HSGW的A11一注册请求消息中不包含eHRPDMode或者eHRPDMode等于1：如果HSGW和PDSN共享A11IP地址，ePCF发给HSGW的A11-注册请求消息中eHRPDMode等于1；4）HSGW响应A11注册应答消息
TiiKAoiKAca
YD/T2987-2016
5.1.2eAT发起的eHRPD分组数据会话的建立一一失败操作，HSGW拒绝呼叫，无替代的HSGW测试编号：5.1.2
测试项目：eAT发起的eHRPD分组数据会话失败预置条件：
1）eAT的分组数据呼叫处于空状态；2）ePCF仅与一个HSGW相连；
3）HSGW配置为拒绝分组数据呼叫建立测试步骤：
HSGW拒绝呼叫，无替代的HSGW
eAT从空状态发起分组数据呼叫，触发A11连接建立过程预期结果：
1）消息流程如下图所示，HSGW与ePCF之间的A11消息内容应符合YD/T2986-2016《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》的相关规定：ePCF
A11—注册请求
Tregreq
A11一注册应答
2）HSGW返回“代码值”不为“00H”的A11一注册应答消息HSGW
TiiKAoNiKAca
YD/T2987-2016
5.1.3eAT发起的eHRPD分组数据会话的建立—一HSGW拒绝呼叫，ePCF尝试替代的HSGW测试编号：5.1.3
测试项目：eAT发起的eHRPD分组数据会话的建立一一HSGW拒绝呼叫，ePCF尝试替代的HSGW预置条件：
1）eAT的分组数据呼叫处于空状态：2）ePCF与两个HSGW相连；
3）HSGW1配置为拒绝分组数据呼叫建立，且配置返回替代的HSGW地址测试步骤：
eAT从空状态发起分组数据呼叫。触发A11连接建立过程预期结果：
1）分组数据呼叫应进入激活状态，数据能够正常传输：2）消息流程如下图所示，HSGW与ePCF之间的A11消息内容应符合YD/T2986-2016《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》的相关规定；ePCF
A11一注册请求
Tregreq
A11一注册请求
Tregreq
A11一注册应答
A11一注册应答
3）HSGW1应返回包含“代码值”不为“00H”的A11一注册应答消息HSGW2
4）HSGW1返回代码值为\88H\一UnknowHSGWAddress的A11一注册应答消息，该消息对应的“归属代理（HomeAgent）地址”应为设备HSGW2的地址测试说明
如果ePCF收到HSGW1推荐的HSGW2，则ePCF应尝试连接替代HSGW2：如HSGW1未返回推荐的HSGW，ePCF也可以根据内部算法来选择其他HSGWHiiKAoNiKAca
YD/T2987-2016
5.1.4eAT发起的eHRPD分组数据会话的建立一一支持辅A10连接（59.67必选，64,72可选）测试编号：5.1.4
测试项目：eAT发起的eHRPD分组数据会话的建立一一支持辅A1O连接（主连接建立之后）预置条件：
1）eAT能够触发主/辅连接：
2）eAT发起分组数据呼叫，主连接建立成功测试步骤：
终端访问有特殊QoS要求的业务（如VoIP、VT等）；eAT发起特殊QoS要求数据业务，如Ping/ftp/telnet地址xx.xx.xx.xx，或者从xx.xx.xx.xxPing/ftp/telnet该eAT；触发辅连接建立过程预期结果：
1）终端成功建立辅连接，在辅连接上用户的数据业务正常：2）消息流程如下图所示，HSGW与ePCF之间的A11消息内容应符合YD/T2986-2016《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》的相关规定：eAT
eAN/ePCF
A11一注册请求（主连接）
Tregreq
A11一注册应答（主连接）
A11一注册请求（辅连接）
jiregreq
PPP流程
A11一注册应答（辅连接）
3）ePCF发给HSGW的A11一注册请求消息的信令报文中携带辅连接标识ServiceOption=67（其中ServiceOption=64和72为可选），“SRID”不为“1”。HSGW回应答报文A11-注册应答消息给ePCF，辅连接建立成功
HiiKAoiKAca
5.1.5A10连接刷新测试——Lifetime设为Tr测试编号：5.1.5
测试项目：A10连接刷新测试
—“生存期”设为Trp
测试目的：验证A10连接刷新测试一“生存期”设为Trp功能预置条件：
YD/T2987-2016
分组数据呼叫处于激活状态，ePCF已从HSGW获得A10连接刷新的“生存期”Trp值测试步骤：
终端在源ePCF区域中发起分组数据呼叫，并处于激活状态预期结果：
1）验证A10连接刷新，“生存期”设为Trp，Trp时间用完前ePCF发起A11一注册请求，HSGW回应新的“生存期”，数据能够正常传输：2）消息流程如下图所示，HSGW与ePCF之间的A11消息内容应符合YD/T2986-2016《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》的相关规定。ePCF
A11一注册请求（刷新）
A11一注册应答（刷新）
YD/T2987-2016Www.bzxZ.net
5.1.6A10连接状态切换一一从激活态到休眠态测试编号：5.1.6
测试项目：A10连接状态切换
预置条件：
分组数据呼叫处于激活状态
测试步骤：
从激活态到休眠态
无线发起分组数据呼叫从激活状态向休眠状态的转移预期结果：
1）验证分组数据呼叫进入休眠状态：2）消息流程如下图所示，HSGW与ePCF之间的A11消息内容应符合YD/T2986-2016《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》的相关规定：ePCF
A11-注册请求
Tregreq
A11一注册应答
All-注册请求消息中Airlinkrecord指示相应的A10连接状态变为“Active-Stop3
5.1.7A10连接状态切换一一从休眠态到激活态测试编号：5.1.7
测试项目：A10连接状态切换
预置条件：
分组数据呼叫处于休眠状态
测试步骤：
从休眠态到激活态
无线发起分组数据呼叫从休眠状态向激活状态的转移预期结果：
1）验证分组数据呼叫进入激活状态，数据能够正常传输：YD/T2987-2016
2）消息流程如下图所示，HSGW与ePCF之间的A11消息内容应符合YD/T2986-2016《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》的相关规定：ePCF
A11一注册请求
Tregreq
A11一注册应答
3）A11-注册请求消息中Airlinkrecord指示相应的A1o连接状态变为“Active-Start”9
