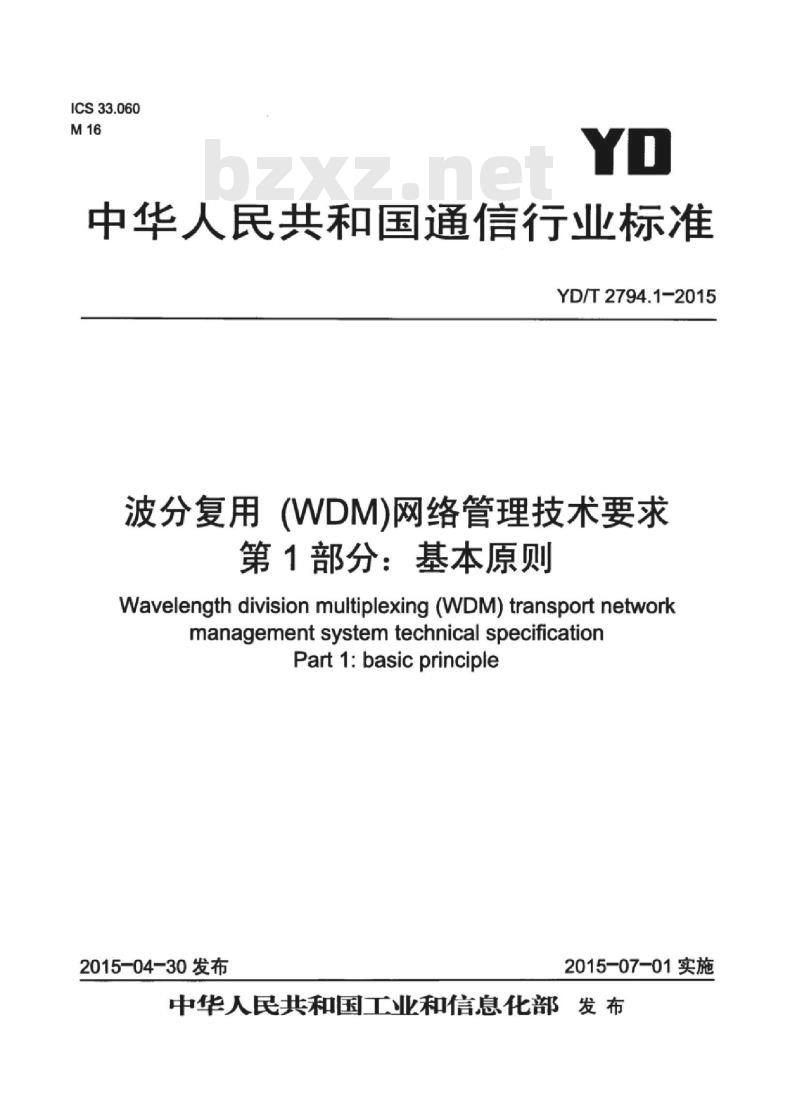

ICS33.060
中华人民共和国通信行业标准
YD/T2794.1-2015
波分复用(WDM)网络管理技术要求第1部分：基本原则
Wavelength division multiplexing (WDM) transport networkmanagementsystemtechnicalspecificationPart 1: basic principle
2015-04-30发布
2015-07-01实施

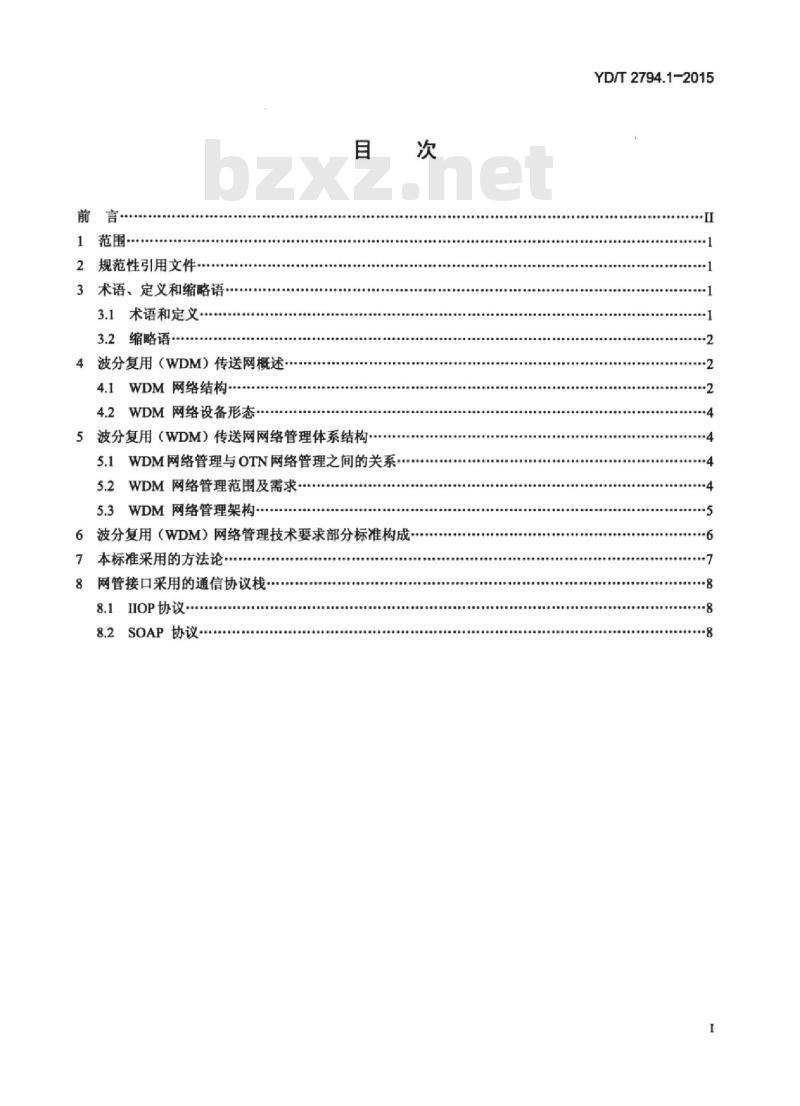

中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语·
4波分复用（WDM）传送网概述·：4.1WDM网络结构
4.2WDM网络设备形态
5波分复用（WDM）传送网网络管理体系结构·5.1WDM网络管理与OTN网络管理之间的关系5.2WDM网络管理范围及需求
5.3WDM网络管理架构-
6波分复用（WDM）网络管理技术要求部分标准构成本标准采用的方法论…
网管接口采用的通信协议栈
IIOP协议
8.2SOAP协议
YD/T2794.1-2015
YD/T2794.1-2015

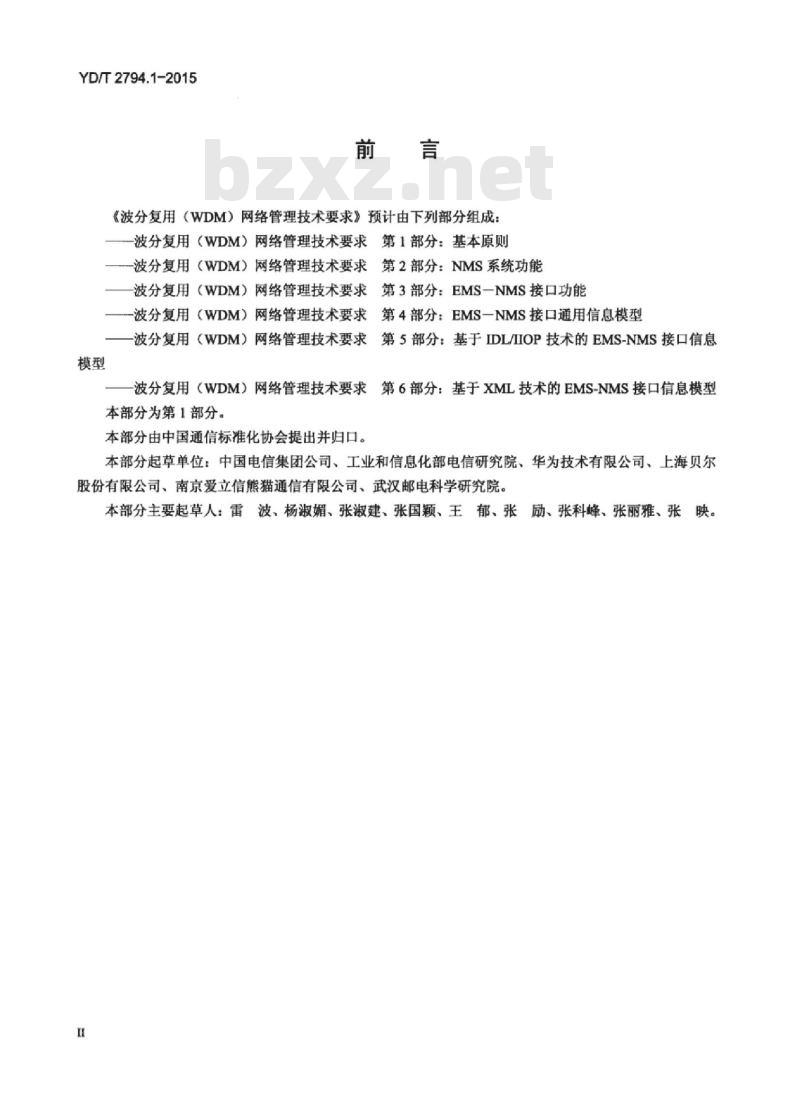

《波分复用（WDM）网络管理技术要求》预计由下列部分组成：一波分复用（WDM）网络管理技术要求第1部分：基本原则波分复用（WDM）网络管理技术要求第2部分：NMS系统功能一波分复用（WDM）网络管理技术要求第3部分：EMS一NMS接口功能一波分复用（WDM）网络管理技术要求第4部分：EMS一NMS接口通用信息模型一波分复用（WDM）网络管理技术要求第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型
波分复用（WDM）网络管理技术要求第6部分：基于XML技术的EMS-NMS接口信息模型本部分为第1部分。
本部分由中国通信标准化协会提出并归口。本部分起草单位：中国电信集团公司、工业和信息化部电信研究院、华为技术有限公司、上海贝尔股份有限公司、南京爱立信熊猫通信有限公司、武汉邮电科学研究院。本部分主要起草人：雷波、杨淑媚、张淑建、张国颖、王郁、张励、张科峰、张丽雅、张映。HiiKAoiKAca
1范围
波分复用（WDMD）网络管理技术要求第1部分：基本原则
YD/T2794.1-2015
本部分规定了编制本标准的基本原则和采用的方法论，并规定了本标准定义的管理接口位置及采用的通信协议栈，
本部分适用于波分复用（WDM）网络管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YDN120光波分复用系统总体技术要求（暂行规定）YD/T1060光波分复用系统（WDM）技术要求—32X2.5Gbit/s部分YD/T1143光波分复用系统（WDM）技术要求——16×10Gb/s、32X10Gb/s部分YD/T1274光波分复用系统（WDM）技术要求——160×10Gb/s80×10Gb/s部分自动交换光网络(ASON)网络管理技术要求YD/T1767
光传送网（OTN）网络总体技术要求YD/T1990
YD/T1991Nx40Gbit/s光波分复用（WDM）系统技术要求YD/T2149光传送网（OTN）网络管理技术要求ITU-TG707同步数字系列（SDH）的网络节点接口，Networknodeinterfaceforthesynchronousdigitalhierarchy (SDH)
ITU-TG709光传送网接，Interfacesfortheopticaltransportnetwork3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本部分。3.1.1
网络管理系统NetworkManagementSystem，NMS在本标准中特指WDM网络管理系统，即为了管理WDM传送网网络所使用的软硬件系统。网络管理系统提供全网的端到端网络视图，能够管理网络内由不同设备供应商提供的WDM网元或WDM子网。3.1.2
网元管理系统ElementManagementSystem，EMS在本标准中特指WDM网元管理系统，即为了管理一个或多个WDM网元所使用的软硬件系统。网元管理系统管理由单一设备供应商提供的WDM网元或WDM子网。注：本标准中的网元管理系统是传统意义上的网元管理系统和子网管理系统的统称。3.1.3
EMS-NMS接口EMS-NMSInterface
WDM-NMS与WDM-EMS之间的通信数据及数据交换机制。1
HiiKANiKAca
YD/T2794.1-2015

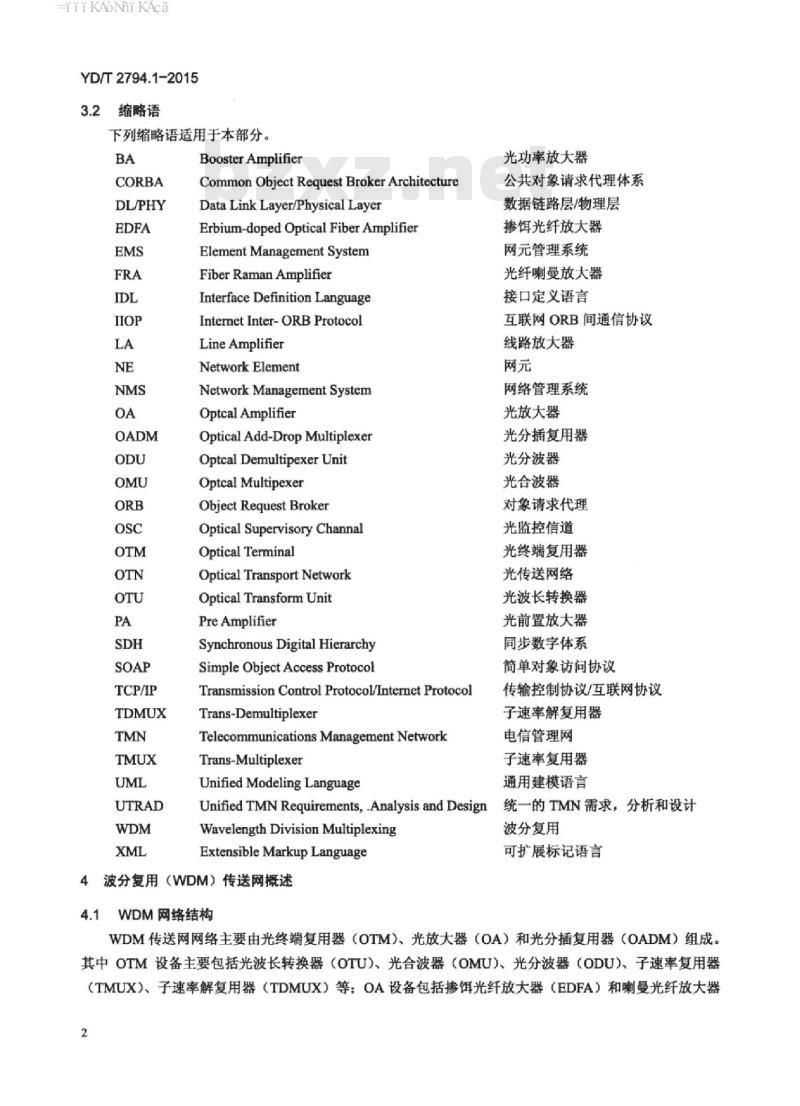

缩略语
下列缩略语适用于本部分。
DL/PHY
TCP/IP
Booster Amplifier
Common Object Request BrokerArchitectureData Link Layer/Physical LayerErbium-dopedOptical FiberAmplifierElement Management System
Fiber Raman Amplifier
Interface Definition LanguageInternet Inter-ORBProtocol
LineAmplifier
Network Element
Network Management System
Optcal Amplifier
Optical Add-Drop MultiplexerOptcal Demultipexer Unit
Optcal Multipexer
ObjectRequestBroker
Optical Supervisory Channal
Optical Terminal
Optical Transport Network
Optical Transform Unit
PreAmplifier
Synchronous Digital HierarchySimple Object Access ProtocolTransmission Control Protocol/Internet ProtocolTrans-Demultiplexer
Telecommunications Management NetworkTrans-Multiplexer
Unified Modeling Language
光功率放大器
公共对象请求代理体系
数据链路层/物理层
掺饵光纤放大器
网元管理系统
光纤喇曼放大器
接口定义语言
互联网ORB间通信协议
线路放大器
网络管理系统
光放大器
光分插复用器
光分波器
光合波器
对象请求代理
光监控信道
光终端复用器
光传送网络
光波长转换器
光前置放大器
同步数字体系
简单对象访问协议
传输控制协议/互联网协议
子速率解复用器
电信管理网
子速率复用器
通用建模语言
Unified TMN Requirements,.Analysis and Design统一的TMN需求，分析和设计
Wavelength Division MultiplexingExtensible Markup Language
4波分复用（WDM）传送网概述
WDM网络结构
波分复用
可扩展标记语言
WDM传送网网络主要由光终端复用器（OTM）、光放大器（OA）和光分插复用器（OADM）组成。其中OTM设备主要包括光波长转换器（OTU)、光合波器（OMU)、光分波器（ODU)、子速率复用器（TMUX）、子速率解复用器（TDMUX）等：OA设备包括掺饵光纤放大器（EDFA）和喇曼光纤放大器2
iiikAoNnikAca
YD/T2794.1-2015
（RFA），根据光放大器位置，可分为线路放大器（LA）、光功率放大器（BA）、光前置放大器（PA）。WDM传送网网络主要有两种类型，点到点链型结构和WDM环型结构，分别如图1和图2所示。图1WDM传送网网元划分逻辑示意（点对点链型结构）OADM
OTU-DOTUA
DMIX/TMUD
客户聘设备
图2WDM传送网网元划分逻辑示意（环型结构）HiiKAoNiKAca
YD/T2794.1-2015
4.2WDM网络设备形态Www.bzxZ.net
图1和图2中给出了WDM传送网网元划分的逻辑示意，一个虚框单元可以看作WDM网络的一个物理网元，根据WDM传送网网元的划分，WDM网元主要分为两种类型：WDM终端网元（即OTM设备）和线路网元（即OA和OADM设备等）。具体设备类型和基本要求见YDN120、YD/T1060、YD/T1143、YD/T1274、YD/T1991。
5波分复用（WDM）传送网网络管理体系结构5.1WDM网络管理与OTN网络管理之间的关系当未启用电交叉功能时，OTN设备仍可视为WDM网元的一种而纳入到WDM网管中，其配置管理。性能管理和告警管理等应满足本部分标准的规范要求。当OTN设备启用电交叉功能，被纳入OTN网管中时，其管理要求应遵循YD/T2149的规定。5.2WDM网络管理范围及需求
根据WDM传送网网络结构和设备形态特征，WDM网络管理应满足以下管理需求：a）多类型WDM系统管理
WDM网络管理需提供对不同类型WDM系统的管理功能：1）以STM-16速率为基础的32×2.5Gb/sWDM系统，具体设备类型和基本要求见YD/T1060；2）以STM-64速率为基础的32（16）×10Gb/sWDM系统，具体设备类型和基本要求见YD/T1143：3）以10Gb/s速率为基础的160（80）X10Gb/sWDM系统，具体设备类型和基本要求见YD/T1274；4）以ITU-TG709ODU3（即40Gb/s）速率为基础的NX40Gb/sWDM系统，具体设备类型和基本要求见YD/T1991：
5）以ITU-TG709ODU4（即100Gb/s）速率为基础的NX100Gb/sWDM系统，具体设备类型和基本要求见YD/T1990；
6）OTN网络中光层系统，具体设备类型和基本要求见YD/T1990。b）光交叉连接管理
WDM网络管理需提供对OADM的光交叉连接管理功能。c）开销管理
根据WDM设备形态，在设备线路侧的管理上，WDM网络管理需同时支持以下两种开销的管理1）以ITU-TG707为基础的SDH顿格式。2）以ITU-TG709为基础的OTN顿格式。d）端到端光通道管理
WDM网络管理需提供跨系统的端到端业务调度和管理功能。e）保护管理
WDM网络支持光通道保护、光线路保护、环网保护等，WDM网络管理需提供相应的保护管理功能。f）控制平面
本标准不涉及控制平面相关网管内容，如需WDM网络上运行ASON，则ASON部分网管见YD/T1767。
5.3WDM网络管理架构
WDM网络管理采用分层管理模式。从逻辑功能上划分，WDM网络管理主要分为网元层、网元管理4
HiiKAoNiKAca
层（EMS）和网络管理层（NMS），分层结构如图3所示。其他系统
WDMEMS
（厂家A）
WDM EMS
（厂家B）
TNEEMS
TNE：传送网网元
图3WDM网络管理分层模型示意
YD/T2794.1-2015
图3中，WDMNE是不同厂商的WDM设备，可以是单个设备，也可以是一个单厂商的WDM子网WDMEMS是由各设备厂商提供的管理系统，可以对本厂商的WDM设备进行配置、操作和维护。NMS可以管理不同设备厂商的WDM网络、也可以管理其它传送网络。图3中与WDM网络管理相关的接口包括I1-I3。I1为EMS和WDMNE之间的接口，它属于厂商管理设备内部接口：I1'为其它传送网网元和传统EMS之间的接口。I1和I1”不在本标准规范的范围之内。I2为各个WDMEMS向NMS提供的接口，本标准主要对I2接口进行规范。I2'为TNEEMS与NMS之间的接口，通过I2\接入到NMS管理之中，以实现其它传送网与WDM的统一管理。I2\不在本标准规范的范围之内。
I3为NMS与其他系统之间的接口，其他系统可能为综合网络管理系统、资源管理系统等，I3不在本标准规范的范围之内。
6波分复用（WDM）网络管理技术要求部分标准构成本系列标准由下列6个部分构成。a）波分复用（WDM）网络管理技术要求第1部分：基本原则主要内容包括：
·本标准内容：
·本标准采用的方法论
·本标准定义的网络管理接口位置：·本标准定义的网络管理接口采用的通信协议栈。b）波分复用（WDM）网络管理技术要求第2部分：网络管理系统（NMS）功能描述WDM网络管理系统的功能需求。c）波分复用（WDM）网络管理技术要求第3部分：EMS-NMS接口功能描述WDM网元管理系统与网络管理系统之间的接口功能需求。d）波分复用（WDM）网络管理技术要求第4部分：EMS-NMS接口通用信息模型5
HiiKANiKAca
YD/T2794.1-2015
定义与实现技术无关的WDM网元管理系统与网络管理系统之间的接口信息模型。e）波分复用（WDM）网络管理技术要求第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型
采用IDL/IOP技术定义WDMEMS-NMS接口信息模型。）波分复用（WDM）网络管理技术要求第6部分：基于XML技术的EMS-NMS接口信息模型采用XML技术定义WDMEMS-NMS接口信息模型。7本标准采用的方法论
本标准采用ITU-TM.3020定义的UTRAD方法学定义管理接口。在接口的描述过程中，分需求、分析和设计3个阶段。
需求阶段定义在网管系统中相互作用的实体、性质以及它们之间的关系，并对网管系统接口的功能进行定义。
分析阶段对需求阶段描述的接口功能进行细化，包括：网管系统中各实体在实现接口功能时的交互关系：为了实现接口功能所需要定义的被管理资源，被管理资源的详细属性和行为、被管理资源之间的关系以及完成接口功能的关键操作序列等设计阶段是用形式化的接口描述语言来描述被管理资源。根据用户需求及适用范围，可选择不同的接口描述语言，如XML/SOAP和OMGIDL等。UTRAD方法学的三个阶段之间的关系如图4所示。AMS功能需求
与接口技术
与接口技术
接口功能需求
接口分析（独立与接口技术）
基于IDL/LIOP的
接口设计
基于XML的
接口设计
图4UTRAD方法学示例图
根据UTRAD方法学对网管接口进行描述，在需求阶段和分析阶段，本部分标准具体采用了UML表示法。
8网管接口采用的通信协议栈
本标准在管理接口设计中采用了两种方法对管理接口进行定义，分别为IDL和XML。它们采用的通信协议栈分别为OP协议栈和SOAP协议栈。8.1HOP协议
IOP协议栈如图5所示。
TiiKAoNiKAca
TCP/IP
DL/PHY
5IIOP协议栈示意图
其中，ORB及CORBA服务遵循的OMG标准版本见表1。EMS
TCP/IP
DL/PHY
表1ORB及CORBA服务遵循的OMG标准版本ORB及CORBA服务类别
命名服务
通知服务
电信日志服务
注：电信日志服务为可选项
SOAP协议
OMG版本号
2.3.1或以上
1.0或以上
1.0或以上
1.0或以上
YD/T2794.1-2015
SOAP是一个传输级的规范，
它基于XML，是针对分布式计算环境下的信息交互而设计的。SOAP协议栈如图6所示。
TCP/IP
DL/PHY
SOAP协设栈示意图
服务描述采用WSDL（Web serviceDescriptionLanguage）。EMS
TCP/IP
DL/PHY
