【HG化工标准】 尿素高压设备制造检验方法 尿素级超低碳铬镍钼奥氏体不锈钢晶间腐蚀倾向试验的试样制取

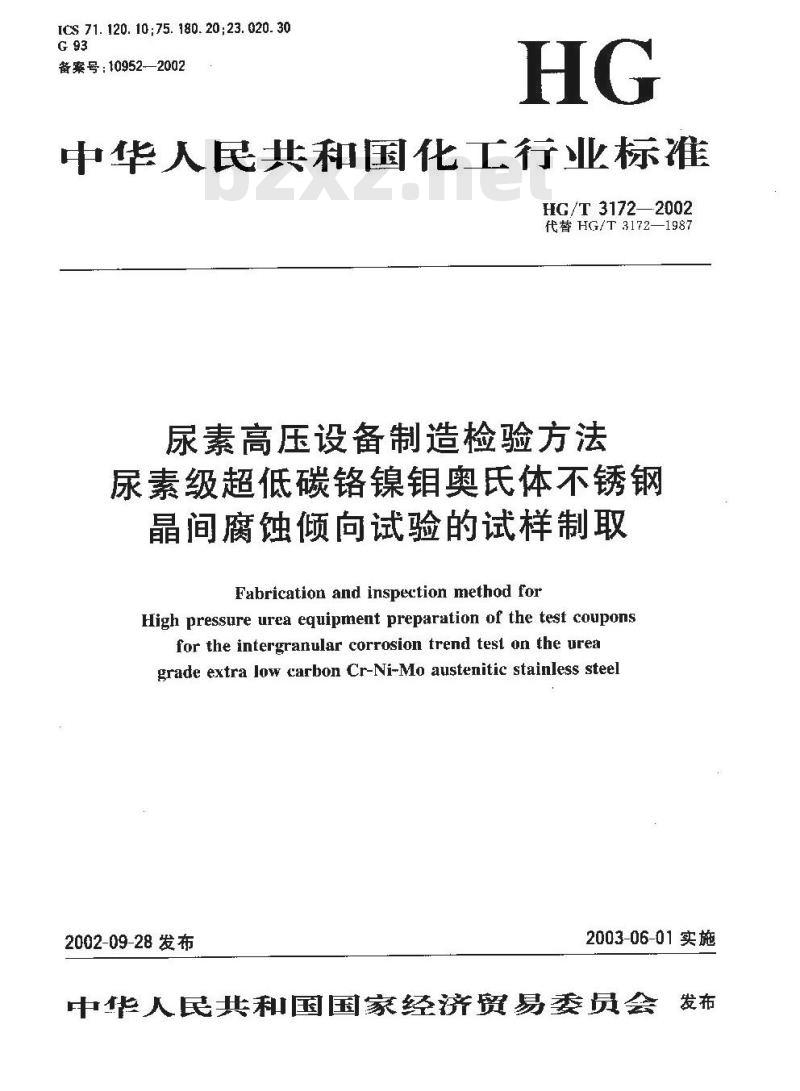

ICS 71. 120. 10;75. 180. 20:23. 020. 30G 93
备案号：10952—2002
中华人民共和国化工行业标准
HG/T3172—2002
代替HG/T3172—1987
尿素高压设备制造检验方法
尿素级超低碳铬镍钼奥氏体不锈钢晶间腐蚀倾向试验的试样制取
Fabrication and inspection method forHigh pressure urea equipment preparation of the test couponsfor the intergranular corrosion trend test on the ureagrade extra low carbon Cr-Ni-Mo austenitic stainless steel2002-09-28发布
2003-06-01实施
中华人民共和国国家经济贸易委员会发布
HG/T 3172—2002

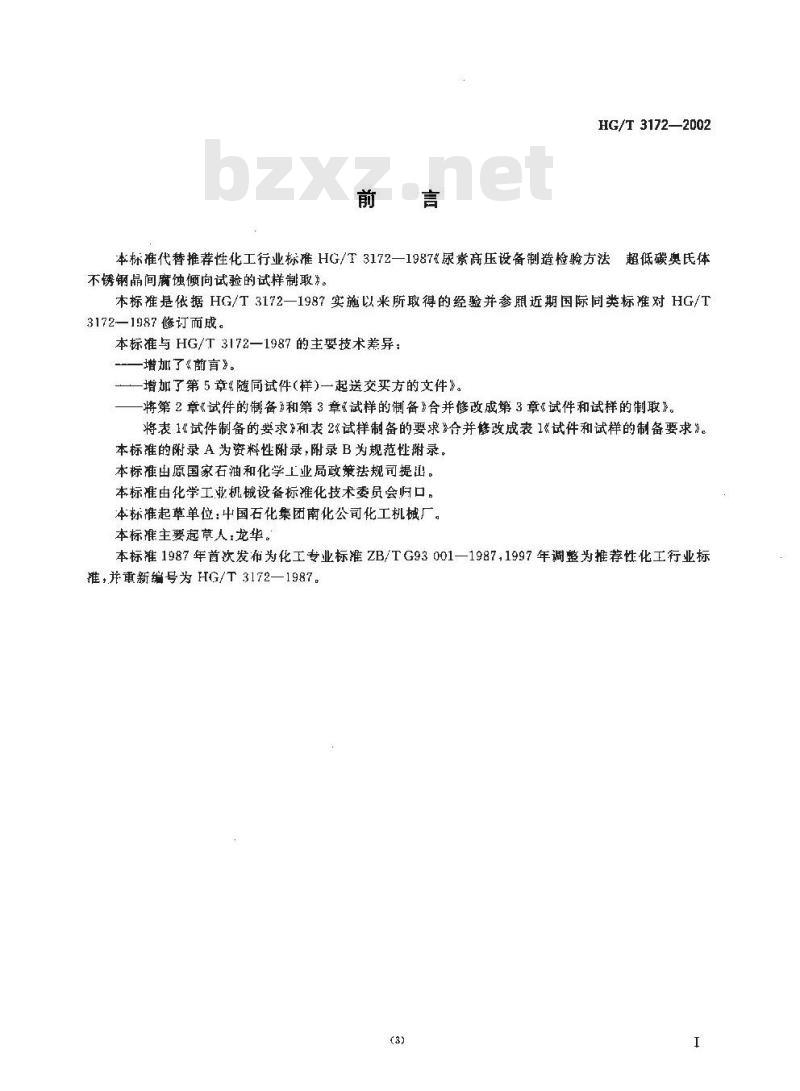

本标准代替推荐性化工行业标准HG/T 3172—1987尿素高压设备制造检验方法超低碳奥氏体不锈钢晶间腐蚀倾向试验的试样制取”。本标准是依据 HG/T 3172一1987实施以来所取得的经验并参照近期国际同类标准对 HG/T3172—1987修订而成。
本标准与HG/T 3172—1987的主要技术差异：增了《前育》。
一增加了第5章随同试件（样)一起送交买方的文件》。将第2章《试件的制备》和第3章《试样的制备》合并修改成第3章《试件和试样的制取》。将表1试件制备的要求》和表2《试样制备的要求》合并修改成表1《试件和试样的制备要求》。本标准的附录A为资料性附录,附录B为规范性附录。本标准出原国家右油和化学上业局政策法规司提山。本标准由化学工业机械设备标准化技术委员会归口。本标准起草单位：中国石化集团南化公司化工机械厂。本标雄主要起草人，龙华。
本标准1987年首次发布为化工专业标准ZB/TG93001—1987,1997年调整为推荐性化工行业标推，并重新编号为HG/T 3172—1987。(3)

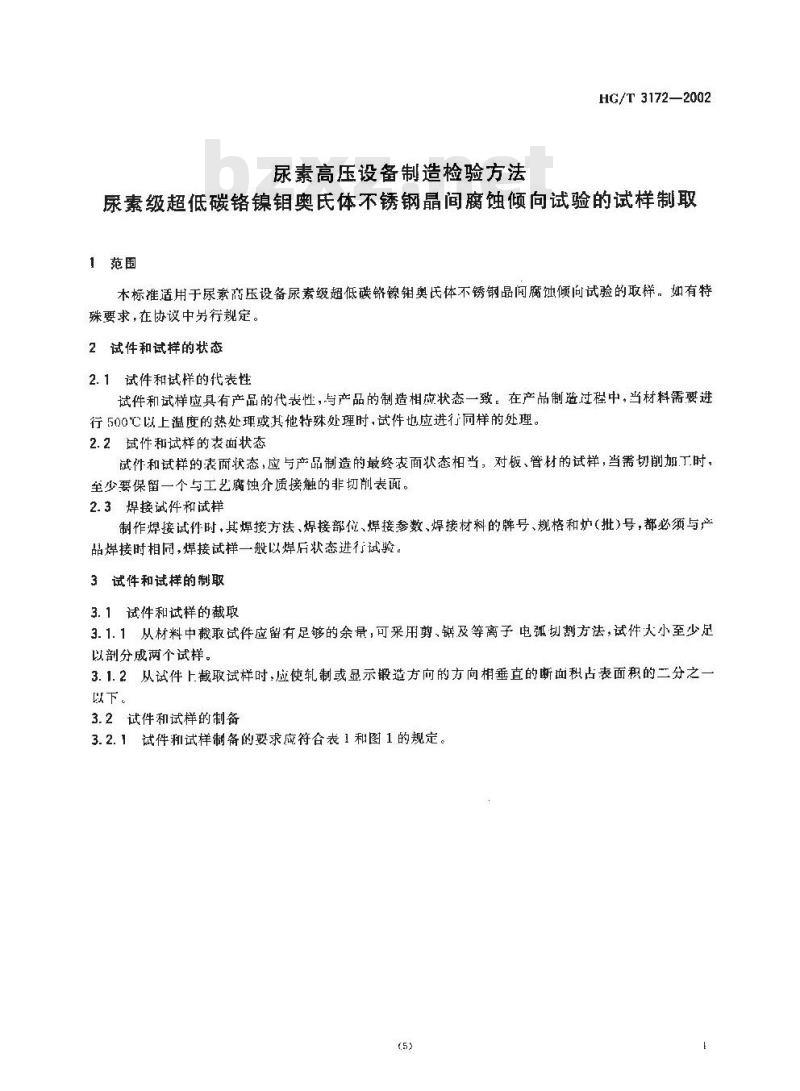

尿素高压设备制造检验方法
HG/T3172—2002
尿素级超低碳铬镍钼奥氏体不锈钢晶间腐蚀倾向试验的试样制取1范围
木标准适用于尿素高压设备尿素级超低碳铬镍钳奥氏体不锈钢品间腐蚀倾向试验的取样，如有特殊要求，在协议中另行规定。
2试件和试样的状态
2.1试件和试样的代表性
试件和试样应具有产品的代表性，与产品的制造相应状态一致。在产品制造过程中，当材料需要进行500C以上温度的热处理或其他特殊处理时，试件也应进行同样的处理。2.2试件和试样的表面状态
试件和试样的表面状态，应与产品制造的最终表面状态相当，对板、管材的试样，当需切削加丁时，至少要保留一个与工艺腐蚀介质接触的非切削表面。2.3焊接试件和试样
制作焊接试件时，其焊接方法、焊接部位、焊接参数、焊接材料的牌号、规格和炉（批）号，都必须与产品焊接时相同，焊接试样一般以焊后状态进行试验。3试件和试样的制取
3.1试件和试样的截取
3.1.1从材料中截取试件应留有足够的余景，可采用剪，锯及等离子电弧划割方法，试件大小至少足以剖分成两个试样。
3.1.2从试件上截取试样时，应使轧制或显示锻造方向的方向相垂直的断面积占表面积的二分之以下。
3.2试件和试样的制备

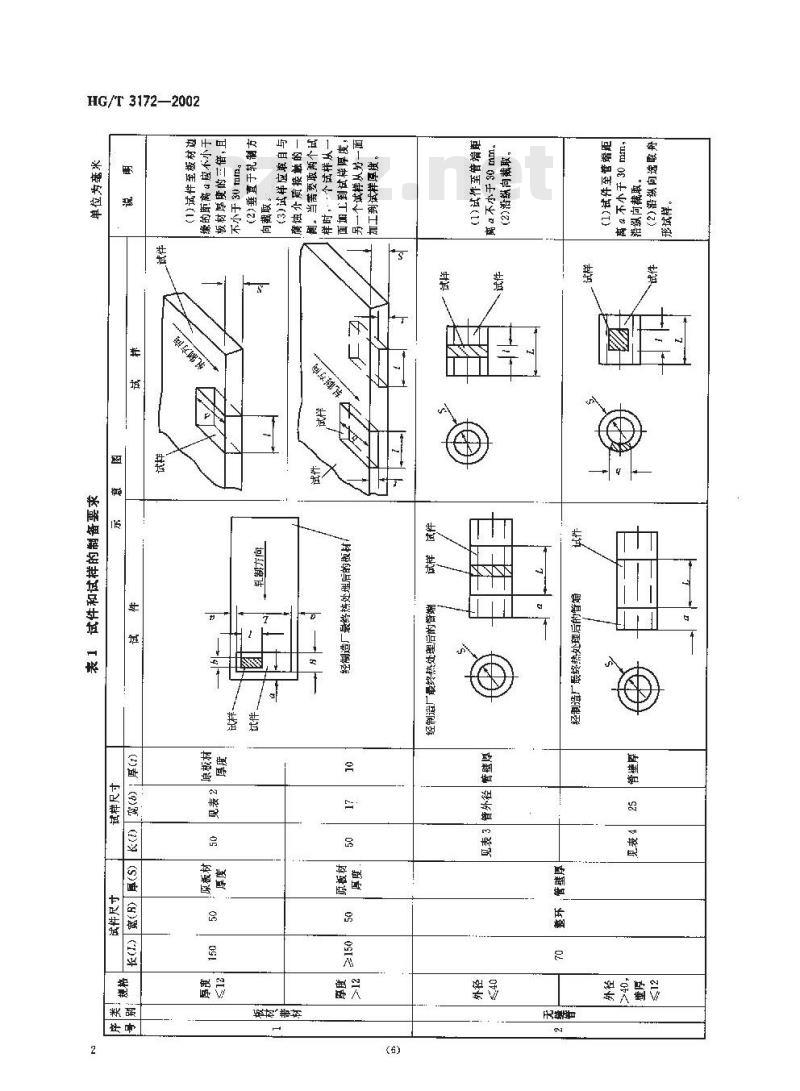

3.2.1试件和试样制备的要求应符合表1和图1的规定。5)
HG/T 31722002
（2）
（1）
（2）
（2）
七世子健会
轻据2
板树带材
HG/T3172—2002
（L）
（2）
（T）
（9）（(5）（8）（
HG/T 3172—2002
() (9);()
(5)(8）(7
皇性士
裤材国形\六角形\正方形实心》(8)
材(实心）
HG/T3172-2002
（1）bZxz.net
月（2）
“()回
榉树(实心
(（2）(2)(5)(8(7)

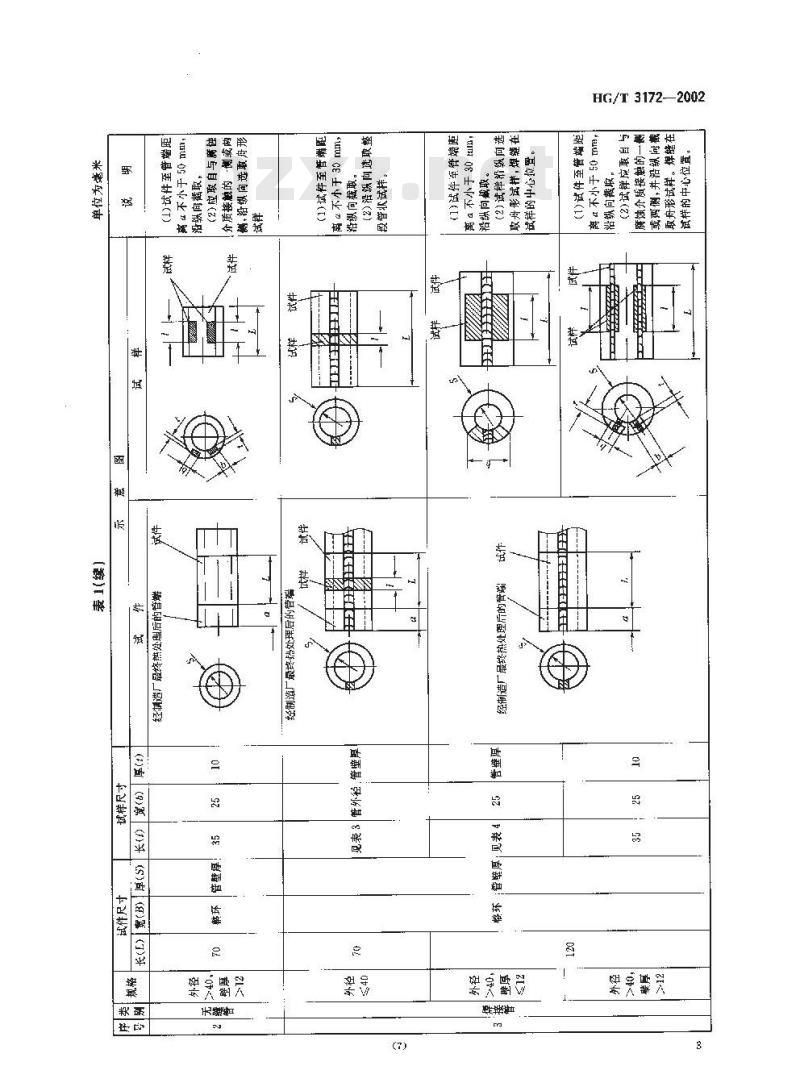

HG/T 3172—2002
(0)前(9)草(0)习
“(林(1)
美验发
裤材空心>
自政健保科
国福兴女馆
（2）
披关酥
板厚6
板厚6
村里板和内性的对拔焊笼
妞接件
HG/T3172—2002
（2）
（1）
带板|掉条电强焊堆焊
面机加工
各种尺寸
带械-焊务电藏焊堆恒
表面不机加工
各种尺寸
妞接件
各种尺寸
] (9)第
(5)(）(
专世放
管材的对接焊
HG/T 3172---2002
各种尺寸
管子与件板的悼接
焊接样
[((5)盘(8)()
格种尺寸
普于与管板的样接
焊接件
HG/T3172-—2002
HG/T 3172-—2002
带极堆焊
手工堆焊
I一带极堆焊的试样，Ⅱ…带极与带极堆焊交接区的试样，Ⅲ一焊条电夏焊的试样，IY一焊条电焊与带极堆焊交接区试样图1带极-焊条电弧焊堆焊试件示惠图os
单位为毫米
3.2.2当用剪切法取样时，应通过切削加工，除去剪切影响部分。3.2.3试样表面可用、铣或切削加工，表面粗糙度为R.3.2um，不允许磨光。加工过程中应防止试样过热和加工硬化。切削刀具的材料、几何角度以及切削用量参见附录A。3.2.4试样尺寸及在试件上截取的部位应符合表1表2、表3、表4的规定。10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
