【HG化工标准】 代替 HG/T 2052-1991 搪玻璃设备 传动装置

ICS71.120:25.220.50
备案号：22236-2008
中华人民共和国化工行业标准
HG/T2052—2007
代替HG/T20521991
玻璃设备传动装置
Drivefor glass-lined vessel with agitaton2007-09-22发布www.bzxz.net
须=eeekeKe-赣
2008-04-01实施

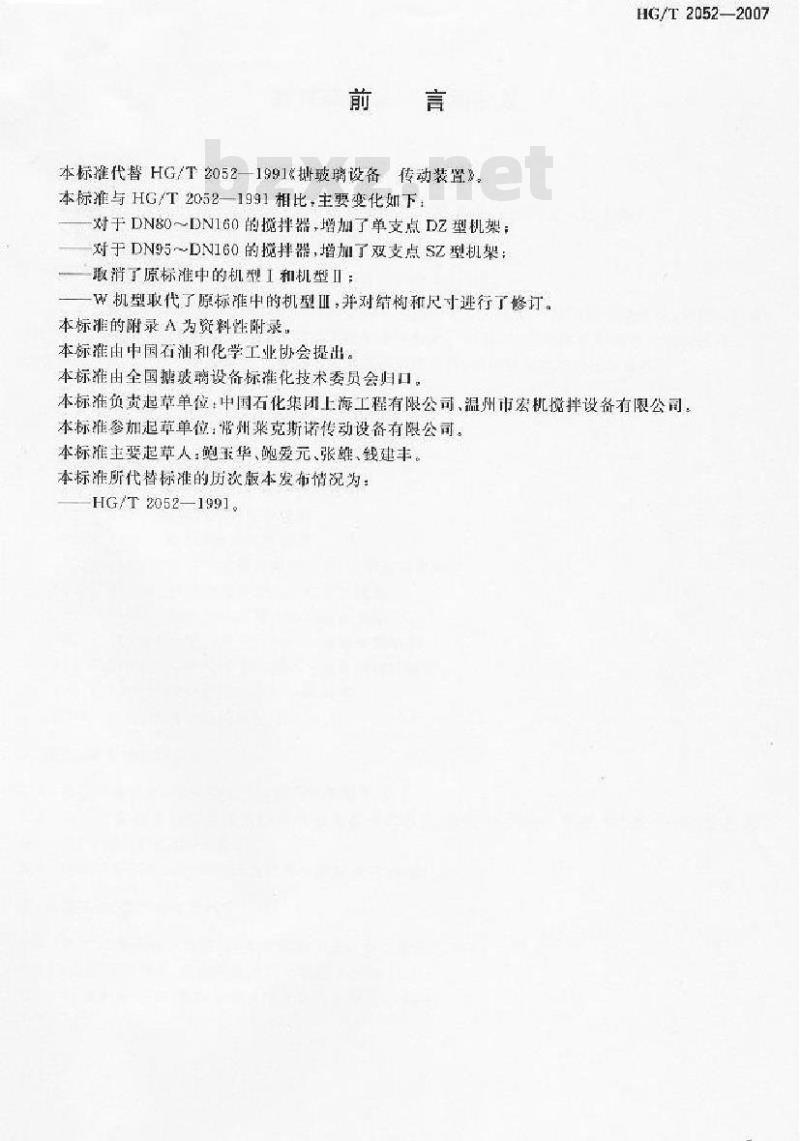

中华人民共和国国家发展和改革委员会发布前言
本标推代替HG/T2052—1991&批玻璃设备传动装置》。本标准与HG/T2052-1991相比，主要变化如下一对于DN80~DN160的搅拌器，增加了单支点DZ型机架；对于DN95～DN160的搅拌器，增加了双支点SZ型机架：一取消原标准中的机型工和机型Ⅱ：一W机型取代了原标准中的机型Ⅲ，并对结构和尺寸进行了修订。本标雅的附录A为资料性附录，
本标摊由中国石油和化学工业协会提出。本标准由全国塘玻聘设备标准化技术委员会归口。HG/T2052—2007
本标准负责起草单位：中国石化集团上海工程有限公司、温州市宏机揽拌设备有限公司：本标准参加起草单位：常州莱克斯诺传动设备有限公司。本标准主要起草人：鲍玉华、鲍爱元、张鞋、钱建丰。本标准所代替标准的历次版本发布情况为：HG/T2052—1991。

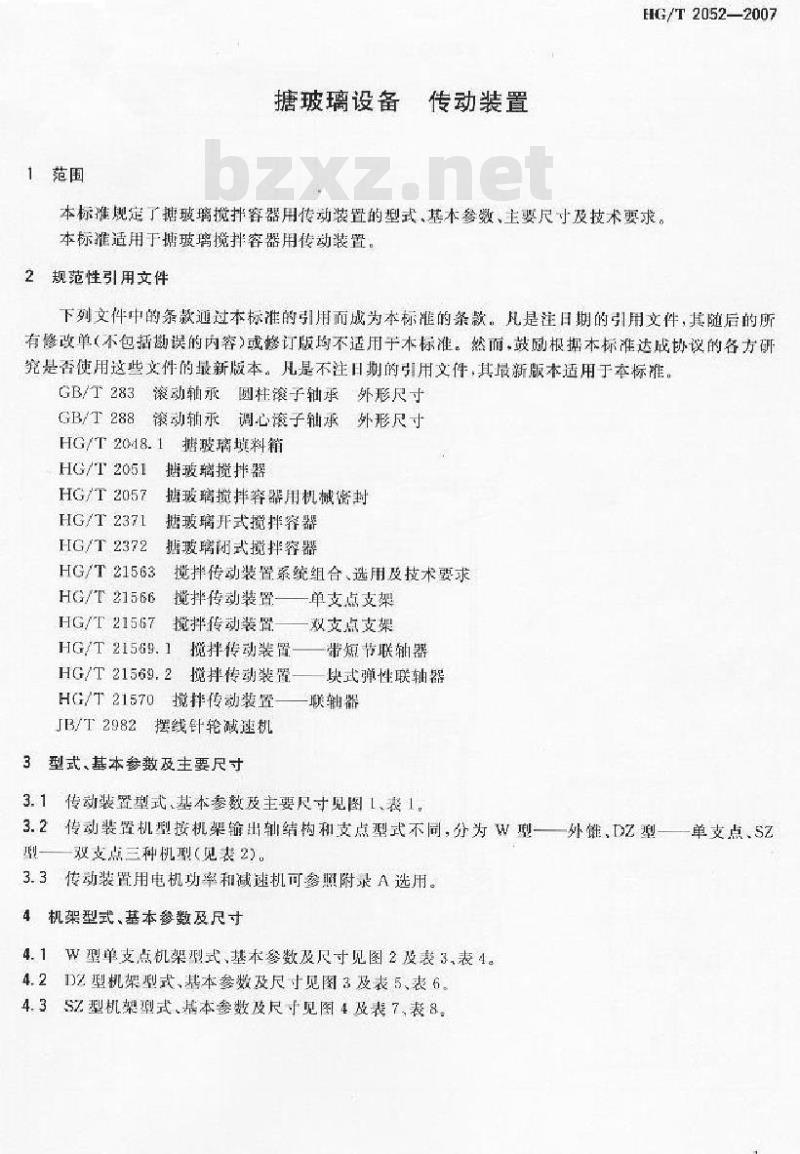

1范围
糖玻璃设备传动装置
HG/T2052—2007
本标准规定了糖玻璃搅排容器用传动装置的型式,基本参数、主要尺寸及技术要求。本标准适用于搏玻璃搅拌容器用传动装置。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T283滚动轴圆柱滚子轴承外形尺寸GB/T288滚动轨承调心滚子轴承外形尺寸HG/T2048.1据玻璃填料箱
HG/T2051据玻璃搅拌器
HG/T 2057
搏玻璃搅拌容器用机械密封
HG/T 2371
拖玻璃开式搅拌容器
HG/T 2372
携玻璃闭式搅拌容器
HG/T21563搅拌传动装置系统组合、选用及技术要求HG/T21566搅拌传动装置，—单支点支架HG/T21567搅拌传动装置——双支点支架HG/T21569.1揽拌传动装置带短节联轴器HG/T21569.2搅拌传动装置块式弹性联轴器HG/T21570搅拌传动装置——联轴器JB/T2982摆线针轮碱速机
3型式、基本参数及主要尺寸
3.1传动装置型式，基本数及主要民寸见图1、表1，3.2传动装置机型按机架输出轴结构和支点型式不同，分为W型—外催,DZ型单支点SZ型—双支点三种机型（见表2)
3.3传动装置用电机功率和减速机可务照附录A选用。4机架型式、基本参数及尺寸
4.1W型单支点机架型式、基本参数及尺寸见图2及表3.表4。4.2D2型机架型式，基本参数及尺寸见图3及表5、表6。4.3SZ型机架型式基本参数及尺于见图4及表7、表8。1
HG12052-2007
6婚玻璃授拌器
了轴密封装置
8安装支座

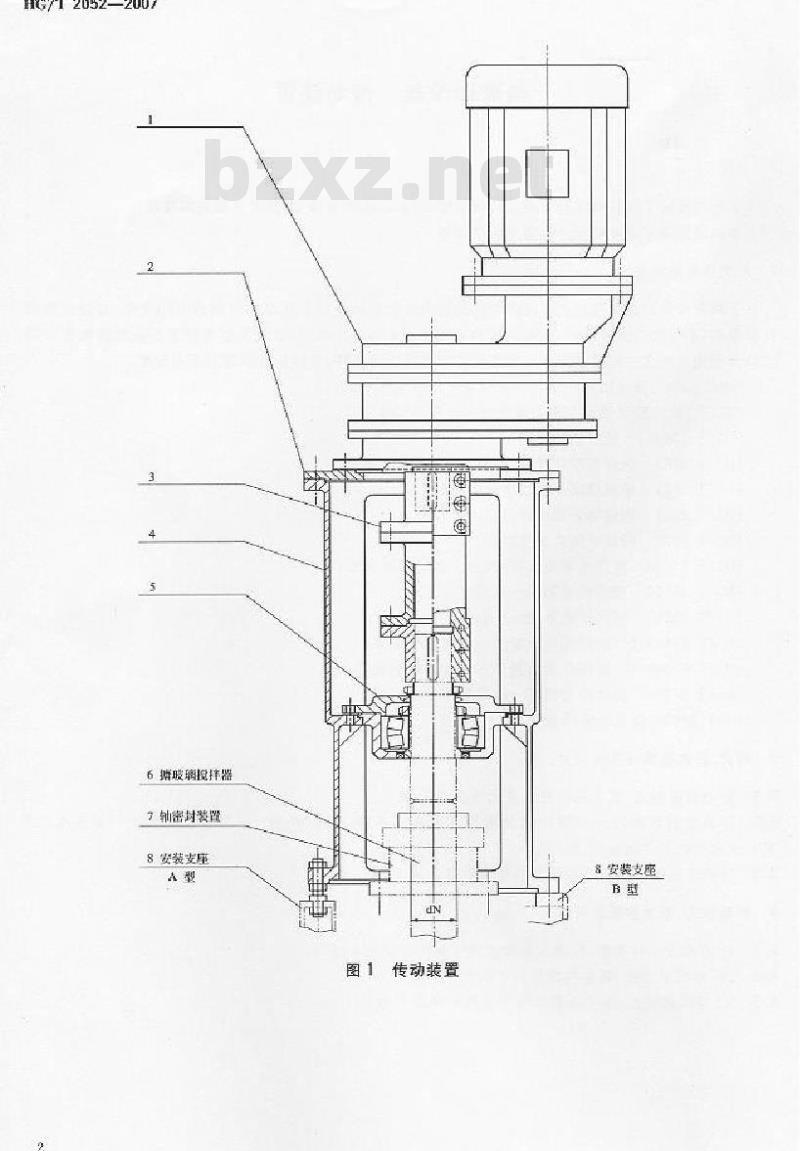

图1传动装置
8安装支座
战速机
过渡板
联轴器
机架本体
轴承组
翡玻璃搅拌器
新密封装节
安装支座
揽拌轴
公称直径
标准号

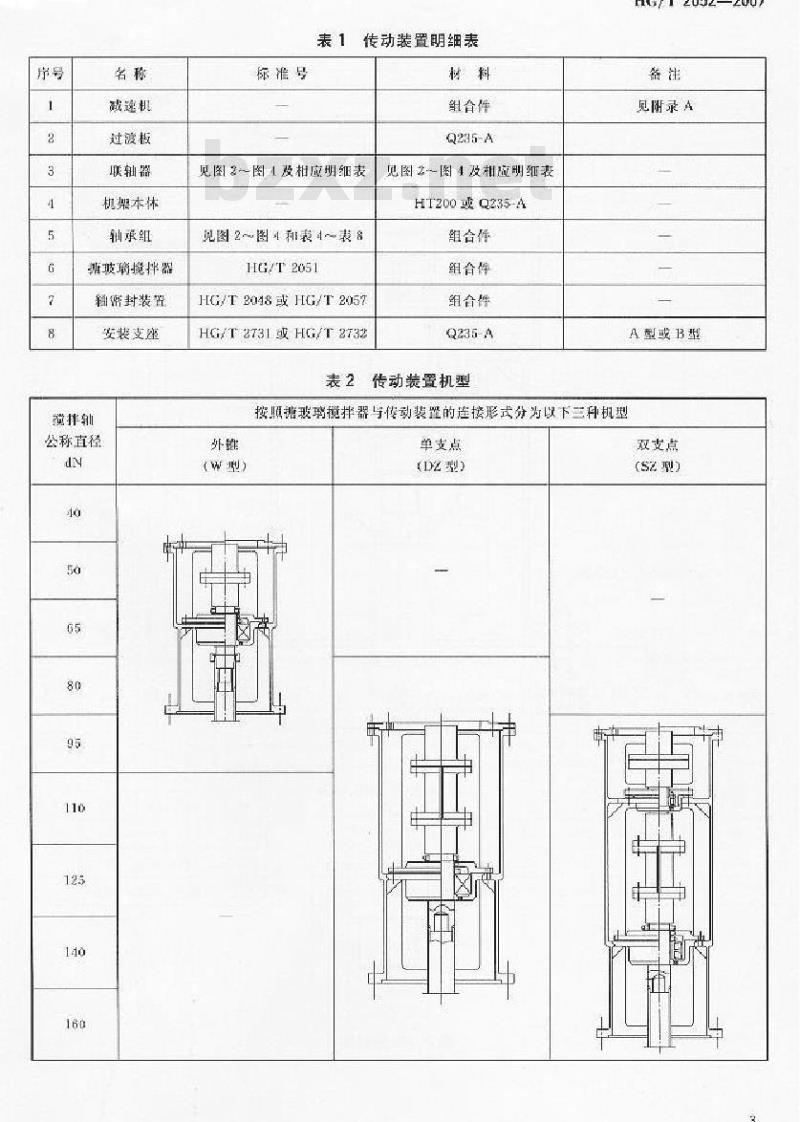

表1传动装置明细表
组合件
Q285-A
见图2-图4及相应明细表
见图2~图4和表4~表8
HG/T2051
HG/T2048或HG/T2057
HG/T 2T31或HG/T 2T32
见图2一图4及相应明细表
HT200或Q235-A
组合作
组合件
组鲁件
表2传动装置机型
HG/T2052—2007
见附录A
A型或B型
按照挑玻璃揽拌器与传动装置的连接形式分为以下三种机型外罐
(W型)
单支点
(DZ型)
双支点
(SZ 型)
HG/r2052—2007
A型支座
DenJr67
I（未接比衡)单促为塞浆
维度1/10
图2W型机架
过汉板
联轴器
机架本体
轴承组
传动小轴
翡玻璃揽拌器
机架号
表3W型机架明细表
标准号
参照HG/T21570
HG/T2051
轴承型号
轴承尺寸
do x DaX Ba
22311C/W33
55X120X43
22311C/W33
55X120X43
223146/W33
70X150X51
22317C/W33
85X180X60
22320C/W33
100×215×73
2-中2
Q235-A
HT200或Q235-A
HT200或Q235-A
组合件
组合件
W型机架尺寸表
挺减速机安装尺寸
HG/T2052—2007
按减速机安装尺寸配
配A型支座
轴承按GB/T288
A型轴头
单位为毫米
表中的轴承型式机架也可选择其他型导，但须保证机架输出轴和机架底法兰尺寸符合上表。L
5 --20
（不含减速机）
HG/T2052—2007
过渡板
联猫器
机架本体
轴承组
据联璃揽拌器
机架号
标准号
表5DZ型机架明细表
Q235-A
照IG/T21569.1
HG/T2051
HT200或Q235-A
HT200或Q235A
纽合件
组合件
D型机架尺寸表
轴承型号
承尺寸
do X Da XB.
22317C/W33
85X180X 60
22320C/W33
100×215×73
2232-C/W33
120X260X86
22326C/W33
130X280X98
23232C/W33
160X250×104
23236C/W33
180X320X112
Da(Hg)
28 -26
零考HG/
T21566的尺寸
表中的猫承型号也可按IIG/T21566规定的选用。6
鞍诚遣凯安装尺计
按碱速机安装尺寸配
或选择其他形式
配B型支座
承接GB/T288
B型或C型轴头
单位火毫米
（不含减遵机）
B型支座
图3DZ型机架
HG/T2052—-2007
HG/T 2052--2007
B型支座
图4SZ型机架
过渡板
性联轴器
机架本体
连接小霾
拍孤组（上)
联编器
轴汞组（下）
糖玻聘搅挥器
机架号
标准号
表7SZ型机架明细表
Q235-A
HG/T21569.2
参HG/T21569.1
HG/T 2051
（下）拍承型号
de X DaX B.
轴丞尺寸
22320 C/W33
100X215×73
22324C/W33
120X260X86
22326 C/W33
130X280X98
23232C/W33
160X290×104
232326C/W33
180X320X112
表8中未列出的尺寸同表6一样。HT200
HT200或Q235-A
组合件
HT 200 或 Q235-A
组合件
组合件
SZ型机架尺寸表
(t)轴承型号
轴承尺寸
75X160X37
90×190×43
100X215×47
120X260X55
140X300X62
表中的轴求型号也可按HG/T215%越定的选用。H
HG/T2052—2007
按城速机安装尺寸吧
配B型支座
射承按GB/T283
轴承载GB/T 288
B型或C型轴头
单位为毫米
（不含或速机）
HG/T2U52—2007
5标记
标记示刚：
标准号
疏理装置持性（电动机机型代号及功率/转理司揽拌轴公踪直轻dN
传动装置机型代号
名传动装置）
例1VN2500L的携玻璃开式搅拌容器，采用W型机架的传动装置，搅拌辅公称直径dN80mm，配N=心kW的YB型电动机，搅轴转速n=80r/min，其传动装置的标记如下：传动装置W80-YB4/80HG/T2052-2007例2VN16000L的据玻璃闭式搅拌容器，采用DZ型单支点机架的传动装置，搅拌轴公称直径dN-110mm，配N=18.5kW的Y型电动机，搅拌轴转速-110r/min.其传动装置的标记如下：传动装置DZ110-Y18.5/110HG/T2052—20076　技术要求
6.1传动装置应接本标准和批准的施工图进行制造,检验和验收。6.2减速机的噪声、温升及渗漏成符合有关标准的要求。6.3机架本体材质允许用不低于HT200的灰铸铁或Q235-A制造6.4W型机架的传动小轴材质为45号钢。调质后硬度HBS值不低于200。锥度1=10的锥形部分尺寸精度不低于h7.粗趟度R.1.6pm7装配要求
7.1所有零部件应按符合该批准的图样制造，经检验合格后方可进行装配。7.2D2型机架和SZ型机架的凸缘联轴器或三分式联轴器的同辅度应符合相成联辅器标准的要求，SZ型机架的弹性联销器两轴线径向位移不大于0.14mm~0.2mm，角位移不大于40°7.3W型机架传动小轴的锥形面，DZ型和S2型机架的轴套面应漆拭干净，并且涤以适量润滑脂后再进行装配搅拌器。
7.4W型传动装置与揽拌容器的A型支座安装时，可以用双头螺栓进行调中和调水平，D2和SZ型传动装置与揽择容器的B型支座安装时，可以用机架的底部尺寸D3（H8）作定位基准进行安装。装配后输出轴的径向跳动和轴向审动应符合HG工21563的要求。7.5一传动装置与搅拌容器组装后应手动盘车，确认转动灵活后方可以水代料试运转。试运转合格后方可正式投料适转：
8标志，包装、运输和贴存
8.1在产品的明显部位必领用铭牌标志以下内容：a）制造单位名称。
b）产品名称。
o）产品特性(电机功率、输出轴转速等)。d）測造日期（或缔号)
