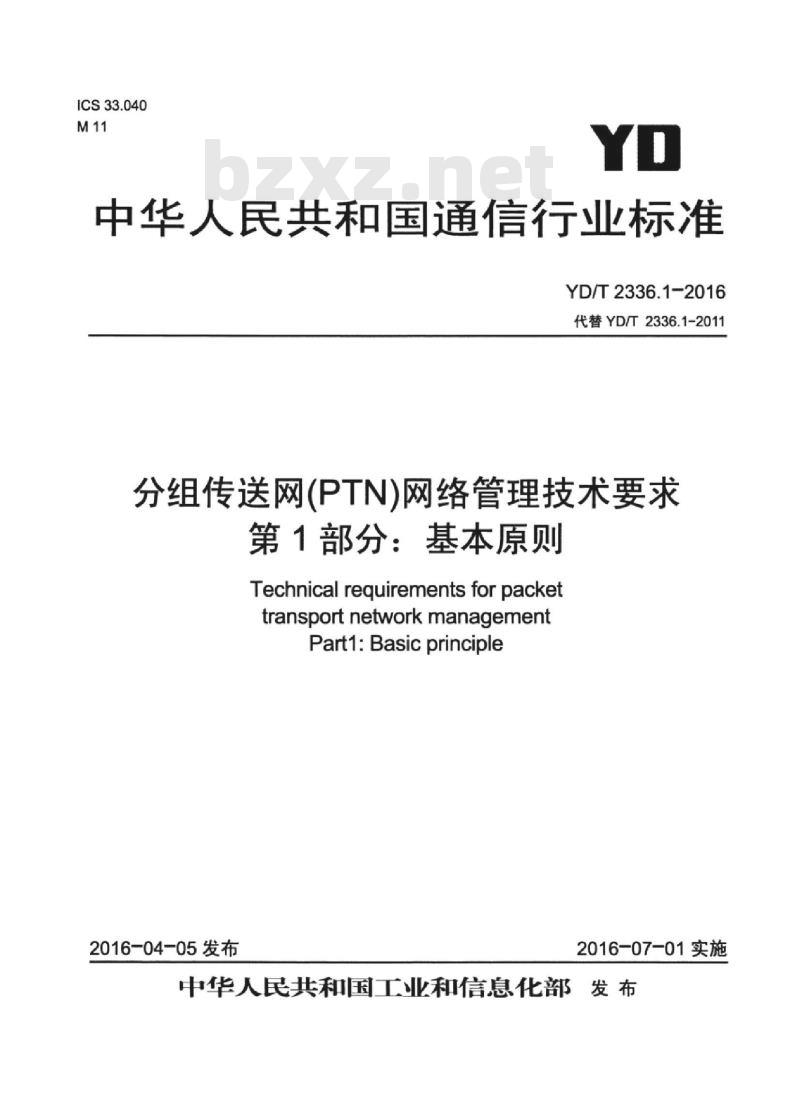

ICS33.040
中华人民共和国通信行业标准
YD/T2336.1-2016
代替YD/T2336.1-2011
分组传送网(PTN)网络管理技术要求第1部分：基本原则
Technicalrequirementsforpackettransportnetworkmanagement
Part1:Basicprinciple
2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件
3缩略语.·
4分组传送网（PTN）网络管理需求.5PTN网络管理体系结构..
6分组传送网（PTN）网络管理技术要求的构成7本部分采用的方法论
8网管接口采用的协议栈
YD/T2336.1-2016
YD/T2336.1-2016

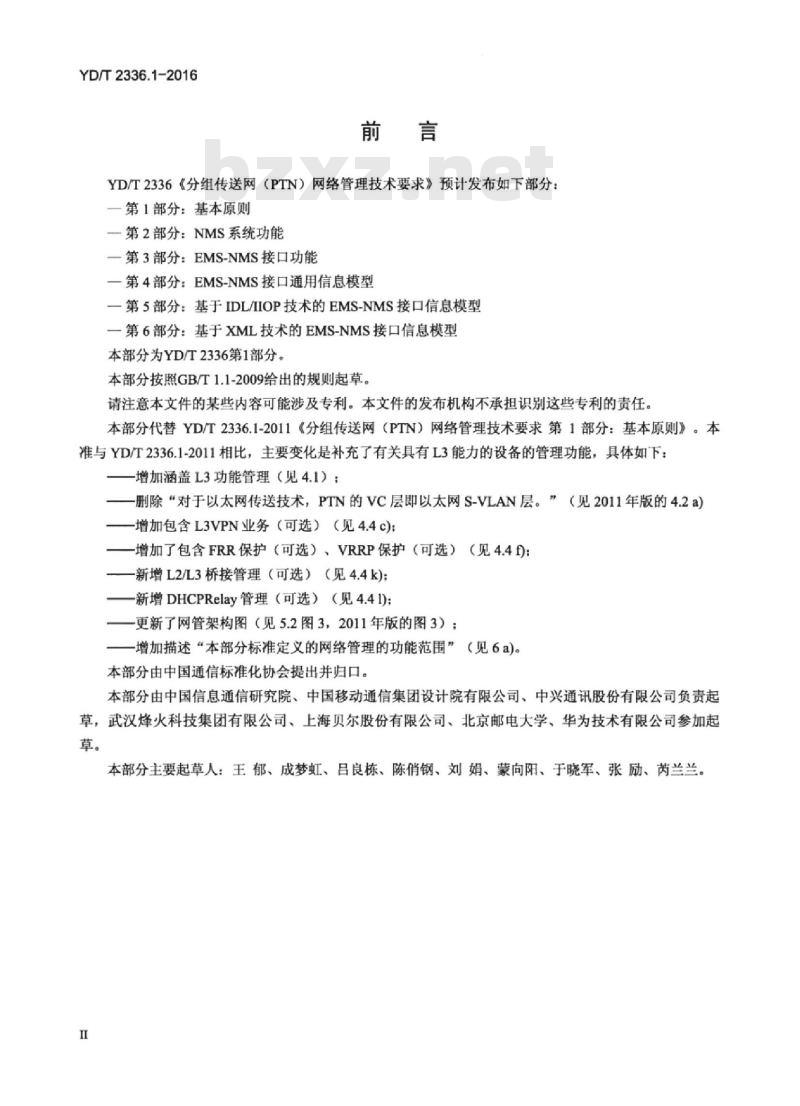

YD/T2336《分组传送网（PTN）网络管理技术要求》预计发布如下部分：第1部分：基本原则
一第2部分：NMS系统功能
一第3部分：EMS-NMS接口功能
一第4部分：EMS-NMS接口通用信息模型一第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型一第6部分：基于XML技术的EMS-NMS接口信息模型本部分为YD/T2336第1部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分代替YD/T2336.1-2011《分组传送网（PTN）网络管理技术要求第1部分：基本原则》。本准与YD/T2336.1-2011相比，主要变化是补充了有关具有L3能力的设备的管理功能，具体如下：一增加涵盖L3功能管理（见4.1）：一删除“对于以太网传送技术，PTN的VC层即以太网S-VLAN层。”（见2011年版的4.2a）一增加包含L3VPN业务（可选）（见4.4c)：一增加了包含FRR保护（可选）、VRRP保护（可选）（见4.4f)：—新增L2/L3桥接管理（可选）（见4.4k)）：—新增DHCPRelay管理（可选）（见4.4I)：一更新了网管架构图（见5.2图3，2011年版的图3）：一增加描述“本部分标准定义的网络管理的功能范围”（见6a)。本部分由中国通信标准化协会提出并归口。本部分由中国信息通信研究院、中国移动通信集团设计院有限公司、中兴通讯股份有限公司负责起草，武汉烽火科技集团有限公司、上海贝尔股份有限公司、北京邮电大学、华为技术有限公司参加起草。
本部分主要起草人：王郁、成梦虹、吕良栋、陈俏钢、刘娟、蒙向阳、于晓军、张励、芮兰兰。HiiKAoNiKAca

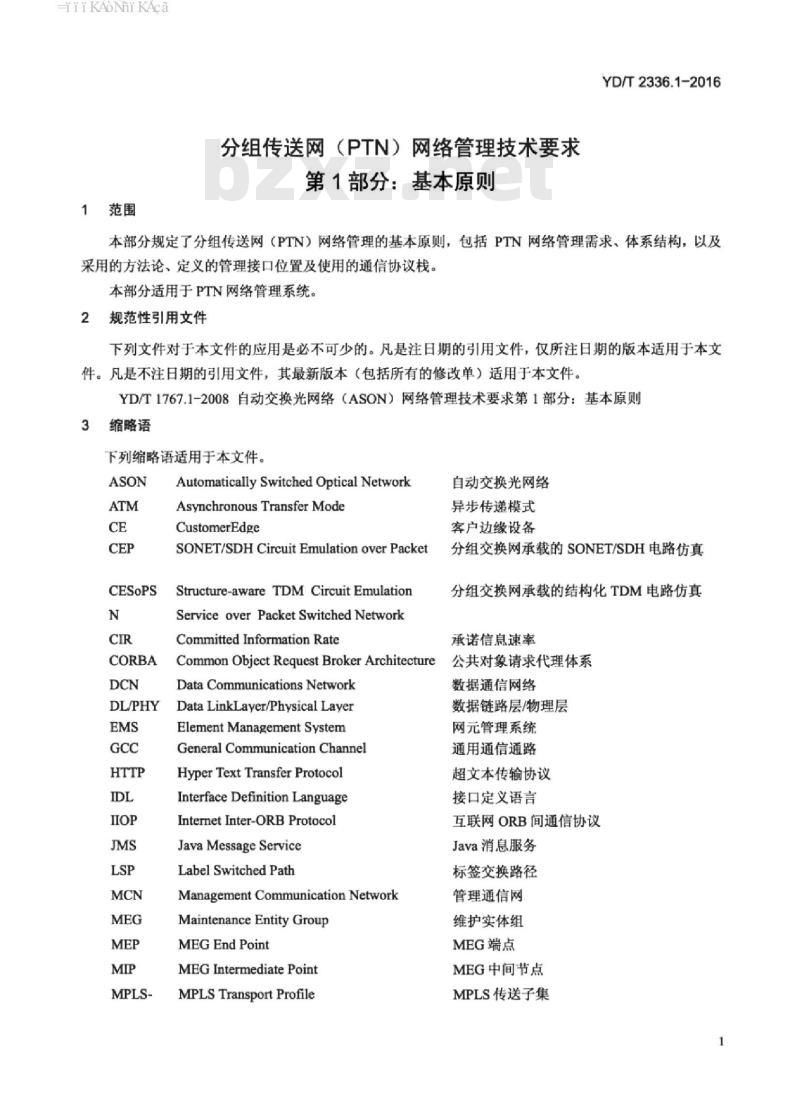

分组传送网（PTN）网络管理技术要求第1部分：基本原则
YD/T2336.1-2016
本部分规定了分组传送网（PTN）网络管理的基本原则，包括PTN网络管理需求、体系结构，以及采用的方法论、定义的管理接口位置及使用的通信协议栈。本部分适用于PTN网络管理系统。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1767.1-2008自动交换光网络（ASON）网络管理技术要求第1部分：基本原则3
缩略语
下列缩略语适用于本文件。
CESoPS
DL/PHY
Automatically Switched Optical NetworkAsynchronous Transfer Mode
CustomerEdge
SONET/SDH Circuit Emulation over PacketStructure-aware TDM Circuit EmulationService over Packet Switched NetworkCommitted Information Rate
CommonObjectRequestBrokerArchitectureData Communications Network
Data LinkLayer/Physical LayerElement Management System
General Communication ChannelHyper Text Transfer ProtocolInterface Definition LanguageInternet Inter-ORB Protocol
Java Message Service
Label Switched Path
Management Communication NetworkMaintenance Entity Group
MEGEnd Point
MEG Intermediate Point
MPLSTransportProfile
自动交换光网络
异步传递模式
客户边缘设备
分组交换网承载的SONET/SDH电路仿真分组交换网承载的结构化TDM电路仿真承诺信息速率
公共对象请求代理体系
数据通信网络
数据链路层/物理层
网元管理系统
通用通信通路
超文本传输协议
接口定义语言
互联网ORB间通信协议
Java消息服务
标签交换路径
管理通信网
维护实体组
MEG端点
MEG中间节点
MPLS传送子集
TiiKAoiKAca
YD/T2336.1-2016

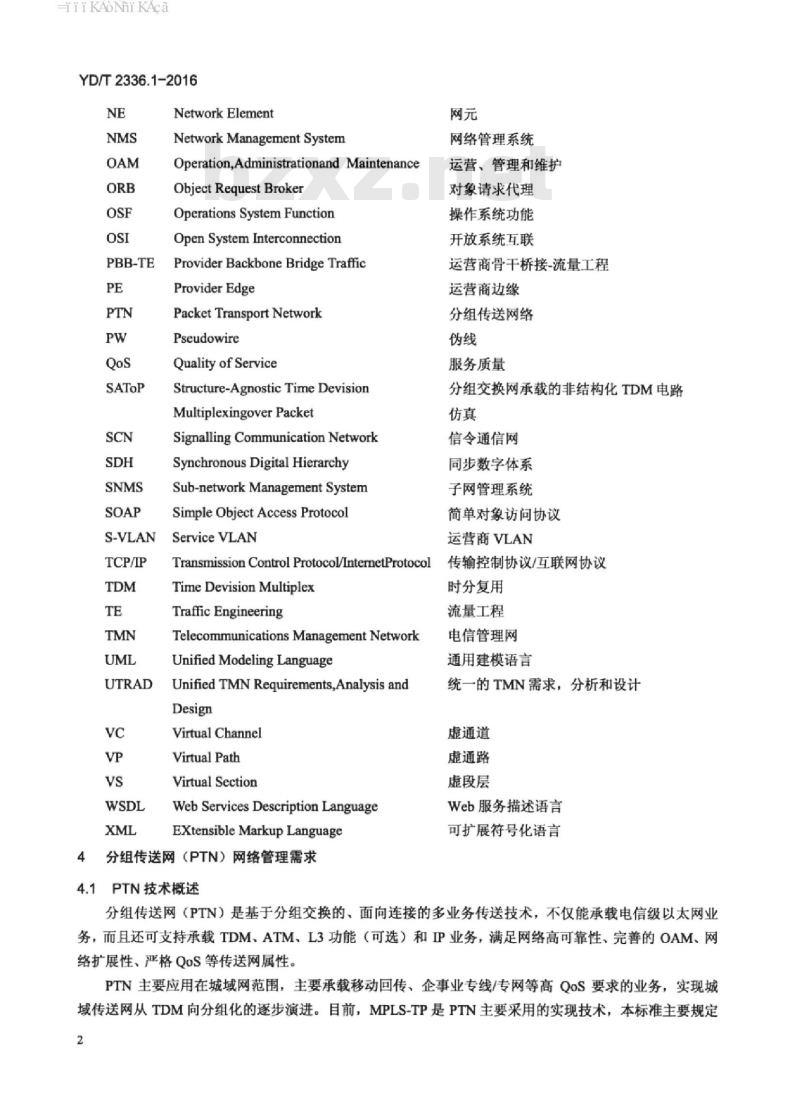

PBB-TE
S-VLAN
TCP/IP
Network Element
Network Management System
Operation,AdministrationandMaintenanceObject Request Broker
Operations SystemFunction
Open System Interconnection
Provider Backbone Bridge TrafficProviderEdge
Packet Transport Network
Pseudowire
Quality of Service
Structure-Agnostic Time DevisionMultiplexingover Packet
Signalling Communication NetworkSynchronous Digital HierarchySub-network Management SystemSimpleObject Access ProtocolService VLAN
TransmissionControlProtocol/InternetProtocolTime Devision Multiplex
Traffic Engineering
TelecommunicationsManagementNetworkUnified Modeling Language
UnifiedTMNRequirements,AnalysisandDesign
Virtual Channel
Virtual Path
Virtual Section
Web Services Description LanguageEXtensible Markup Language
分组传送网（PTN）网络管理需求4.1PTN技术概述
网络管理系统
运营、管理和维护
对象请求代理
操作系统功能
开放系统互联
运营商骨干桥接-流量工程
运营商边缘
分组传送网络
服务质量
分组交换网承载的非结构化TDM电路仿真
信令通信网
同步数字体系
子网管理系统
简单对象访问协议
运营商VLAN
传输控制协议/互联网协议
时分复用
流量工程
电信管理网
通用建模语言
统一的TMN需求，分析和设计
虚通道
虚通路
虚段层
Web服务描述语言
可扩展符号化语言
分组传送网（PTN）是基于分组交换的、面向连接的多业务传送技术，不仅能承载电信级以太网业务，而且还可支持承载TDM、ATM、L3功能（可选）和IP业务，满足网络高可靠性、完善的OAM、网络扩展性、严格QoS等传送网属性。PTN主要应用在城域网范围，主要承载移动回传、企事业专线/专网等高QoS要求的业务，实现城域传送网从TDM向分组化的逐步演进。目前，MPLS-TP是PTN主要采用的实现技术，本标准主要规定2
iiikAoNnikAca
基于MPLS-TP技术的PTN网络管理技术。4.2PTN网络层次结构
YD/T2336.1-2016
分组传送网络包括三个PTN层网络，分别是PTN虚通道（VC）层网络、PTN虚通路（VP）层网络和PTN虚段层（VS）层网络。PTN的底层是物理媒介层网络，可采用IEEE802.3以太网技术或SDH、OTN等面向连接的电路交换技术。a）PTN的虚通道（VC）层网络：提供点到点、点到多点以及根基多点的传送网络业务。这些业务通过PTNVC连接来提供，VC连接承载单个用户业务实例。对于MPLS-TP技术，PTN的VC层即伪线(PW）层。
b）PTN虚通路（VP）层网络：通过配置点到点和点到多点PTN虚通道（VP）层链路来支持PTNVC层网络。PTNVP层网络实例提供隧道监视的OAM功能，可被用于触发PTNVP层的保护倒换。对于MPLS-TP技术，PTN的VP层即隧道（LSP）层。c）PTN虚段层网络：提供监视物理媒介层的点到点连接能力，并通过提供点到点PTNVP和VC层链路来支持PTNVP和VC层网络。PTNVS层为可选。4.3分组传送网（PTN）的网元功能结构分组传送网（PTN）网元由传送平面、管理平面和控制平面共同构成。三个平面内包括的功能模块如图1所示。
DCN功
传送平面
捷口和业
务牌配
Qos模城
OAMN块
接人品路保护
抗发和交批摄块
QoS城
OAM橙坊
分组同步供快，
图1PTN网元的功能模块示意
推口和线
路质配
HiiKAoiKAca
YD/T2336.1-2016
4.4PTN网络管理需求
根据PTN网络层次结构和设备形态特征，PTN网络管理除满足传送网管理的基本要求之外，还应满足以下管理需求。
a）拓扑管理：PTN网络管理应提供分层拓扑的管理功能，包括物理视图、子网视图、VP和VC层路由视图、客户业务视图、网络保护视图、时钟和时间同步视图。b）虚通道和虚通路管理：PTN传送平面管理具有多层次管理的特点，在管理上各层之间是客户与服务者的关系。PTN网络管理应提供对VP、VC的端到端的配置、告警和性能管理功能。c）端到端业务管理：PTN支持多种业务的承载，包括基于PW仿真的TDM业务、以太网二层业务、L3VPN业务（可选）和ATM业务（ATM业务为可选）等。PTN网络管理应满足以下业务类型的端到端配置、故障和性能管理。1）TDM业务仿真：包括基于非结构化仿真（SAToP）模式、基于结构化仿真（CESoPSN）模式（可选）和基于SDH仿真（CEP）模式（可选）的TDM业务：2）以太网业务：支持E-Line、E-LAN、E-Tree业务。3）ATM业务仿真（可选）：支持单向和双向点到多点VPC或VCC连接的建立，可选支持IMA组处理。
4）静态L3VPN业务（可选）：支持业务的端到端创建，支持静态路由配置。d）QoS管理：QoS（服务质量）是针对PTN网络各种业务应用的不同需求，提供差异化的服务质量保证（如丢包率、延迟、抖动和带宽等），是PTN实现同时承载数据、语音和视频业务的重要保证。PTN网络管理应支持对QoS机制的配置管理，包括：流分类和流标记、流量监管（Policing）、流量整形（Shaping）、拥塞管理、队列调度、连接允许功能等。e）OAM管理：PTN在各层面具有强大的OAM能力，包括PTN网络内OAM机制（VC、VP、VS三个分层的OAM机制）、网络业务层OAM机制（以太网业务的OAM机制和ATM业务的OAM机制（可选））、接入链路OAM机制（IEEE802.3ah以太网接入链路的OAM机制、SDH接口的再生段和复用段层告警性能OAM机制以及E1告警和性能OAM机制三类）。PTN网络管理应满足对上述各层面OAM机制的配置管理和相关告警、性能参数的管理功能，包括：
1）维护实体组（MEG）层次配置（可选）：2）MEG终端点（MEP）和MEG；
3）MEG中间节点（MIP）配置（待定）：4）OAM功能使能/禁止等参数设置等。f）保护管理：PTN支持线性保护、环网保护、接入链路保护、双归保护、FRR保护（可选）VRRP保护（可选）等网络和业务保护机制。PTN网络管理应支持各种保护机制的配置、保护倒换操作命令、保护状态查询等管理功能。g）同步配置管理：PTN网络管理应提供网元的频率同步定时参数的配置和管理。如果PTN设备支持时间同步，还应提供对EEE1588v2等精确时间同步协议的相关配置功能。h）控制平面管理：PTN网络可选支持控制平面功能，PTN控制平面的网络管理要求见YD/T1767.1-2008的规定。
i）数据通信网管理PTN网络可支持对包括DCN网络的相关管理信息的查询功能。具体可查询的4
TiikAoNiKAca
DCN管理信息待研究。
YD/T2336.1-2016
j）L2/L3桥接管理（可选）：支持配置L2，L3桥接的配置、告警和性能管理功能。k）DHCPRelay管理（可选）：DHCPRelay功能的配置、告警和性能管理功能。5PTN网络管理体系结构
5.1PTN网络管理结构
图2表示了PTN网络管理的体系结构其他系统
PTNNMS
PTNEMS/SNMS
PTN子网
（厂家A)
PTNEMS/SNMS
PTN子网
（厂家B）
PTN EMS/SNMS
PTN子网下载标准就来标准下载网
（厂家c)
图2PTN网络管理体系结构
图2中，PTN子网是一个厂商的PTN设备或PTN子网。PTNEMS/SNMS是由各设备厂商提供的网元管理系统和子网管理系统，可以对本厂商的PTN设备进行配置、操作和维护。EMS和SNMS可以相互独立，也可以在同一套系统中实现。PTNNMS是管理不同设备厂商的PTN子网的网络管理系统，NMS也可以管理其它的传送网络。图2中与PTN网络管理相关的接口包括I1~I3。一I1为EMS和PTN子网之间的接口。它属于厂商管理设备内部接口。一I2为各个PTNEMS或PTNSNMS向NMS提供的接口。本部分主要对I2接口进行规定。一I3为NMS与其他系统之间的接口。其中其他系统可能为综合网络管理系统、资源管理系统等。I3不在本标准规定的范围之内。5.2PTN网络管理功能模块
PTN网络管理完成故障管理、性能管理、配置管理和安全管理。PTN网络管理对象包括传送平面、控制平面、DCN、业务等。网元与网管之间采用外部数据通信网，协议栈可采用OSI协议栈或TCP/IP协议栈通信，具体DCN实现方式参见YD/T2374-2011第15章的规定。PTN网络管理系统功能模块如图3所示。
HiiKAoNiKAca
YD/T2336.1-2016
配置管理
接口适配
配置管理
接口适配
故障管理
故障管理
信息模型
性能管理
传送平面对象
业务对象
性能管理
信息模型
传送平面对象
业务对象
安全管理
控制平面对象
安全管理
控制平面对象
DCN对象
图3PTN网络管理系统功能模块
分组传送网（PTN）网络管理技术要求的构成分组传送网（PTN）网络管理包括以下6个部分。a）第1部分：基本原则。主要内容包括：本部分标准内容和管理需求：
本部分标准采用的方法论：
本部分标准定义的网络管理接口位置：本部分标准定义的网络管理接口采用的协议栈：本部分标准定义的网络管理的功能范围。OAM管理
OAM管理
b）第2部分：NMS系统功能。主要描述PTN网络管理系统的功能需求。c）第3部分：EMS-NMS接口功能。主要描述PTN网元管理系统与网络管理系统之间的接口功能需d）第4部分：EMS-NMS接口通用信息模型。主要定义与实现技术无关的PTN网元管理系统与网络管理系统之间的接口信息模型。e）第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型。主要规定采用IDL/IIOP技术定义PTNEMS-NMS接口信息模型。
f）第6部分：基于XML技术的EMS-NMS接口信息模型。主要规定采用XML技术定义PTNEMS6
HiikAoNiKAca
NMS接口信息模型。
本部分采用的方法论
YD/T2336.1-2016
本标准采用了ITU-TM.3020定义的UTRAD方法学定义管理接口。在接口描述过程中分三个阶段，分别为需求阶段、分析阶段和设计阶段。需求阶段定义在网管系统中相互作用的实体、性质以及它们之间的关系，并对网管系统接口的功能进行定义。
分析阶段对需求阶段描述的接口功能进行细化，包括网管系统中的各实体在实现接口功能时的交互关系：为了实现接口功能所需要定义的被管理资源，被管理资源的详细属性、行为，被管理资源之间的关系，以及完成接口功能的关键操作序列等。设计阶段是用形式化的接口描述语言来描述被管理资源。根据用户需求及适用范围，可选择不同的接口描述语言，如OMGIDL等。UTRAD方法学的三个阶段之间的关系如图4所示。NMS功能需求
与接口技术无关
与接口技术有关
接口功能需求
接口分析（独立于接口技术）
基于IDLIIOP
的接口设计
基于XML/SOAP
的接口设计
图4UTRAD方法学示例
根据UTRAD方法学对网管接口进行描述。在需求阶段和分析阶段，本标准具体采用了UML表示法。
网管接口采用的协议栈
本标准在管理接口设计中，采用IDL、XML对管理接口进行定义。采用的通信协议栈为IOP协议栈、SOAP协议栈。
8.1IOP协议
IOP协议栈如图5所示。
TCP/IP
DL/PHY
图5IIOP协议栈示意
TCP/LP
DL/PHY
YD/T2336.1-2016
其中，ORB及CORBA服务遵循的OMG标准版本如表1所示。表1ORB及CORBA服务遵循的OMG标准版本ORB及CORBA服务类别
命名服务
通知服务
电信日志服务（可选）
2SOAP协议
SOAP协议栈如图6所示。
HTTP/IMS
业务描速（ServiceDescription）基于XML的消息（XML-Based
Message)
基于XML的消息（XML-Based
Message)
图6SOAP协议栈
其中HTTP和JMS等网络协议之间为或的关系，即多选一。SOAP协议交互流程如图7所示。
网络应用
网络协议
(HTTP/JMS...)
网络应用
网络协议
(HTTP/JMS..)
图7SOAP协议交互流程
OMG版本号
2.3.1或以上
1.0或以上
1.0或以上
1.0或以上
其中，HTTP和JMS等网络协议之间为或的关系，即多选一。SOAP遵循的W3C标准版本如表2所示。
表2SOAP和XML服务遵循的标准版本协议类别
XMLSchema
版本号
