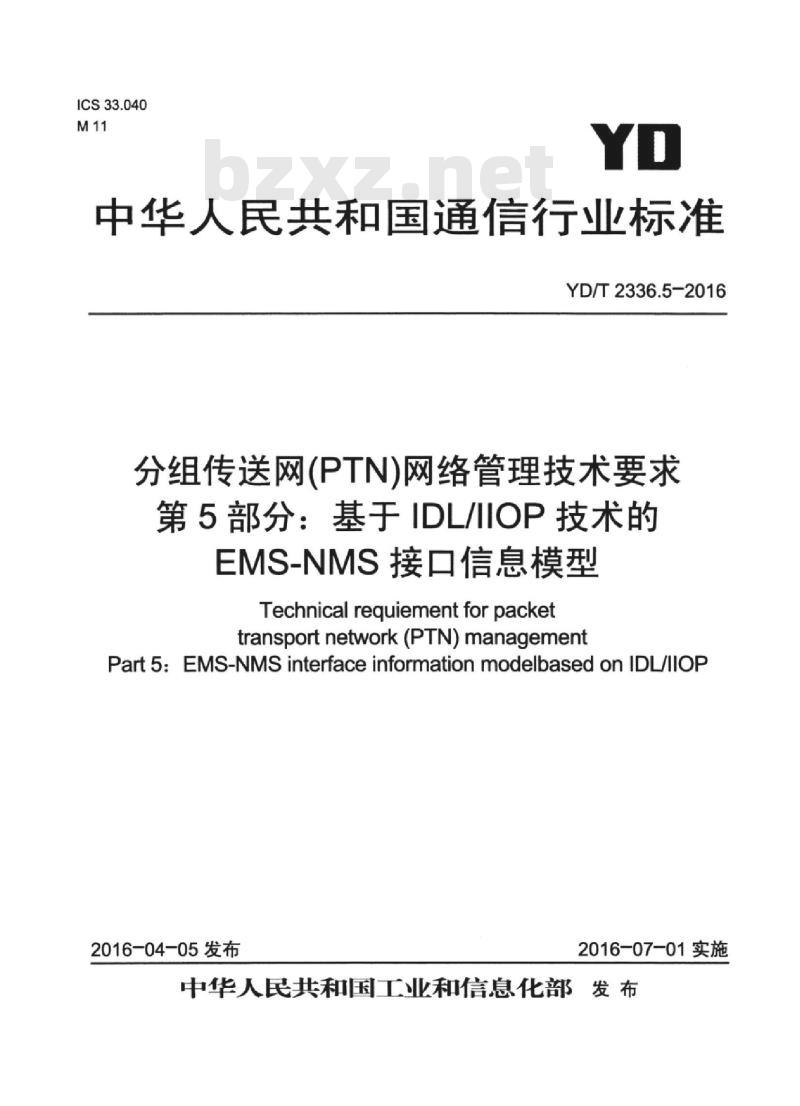

【YD通讯标准】 分组传送网(PTN)网络管理技术要求 第5部分:基于 IDL/IIOP 技术的 EMS-NMS 接口信息模型

ICS33.040
中华人民共和国通信行业标准
YD/T2336.5-2016
分组传送网（PTN)网络管理技术要求第5部分：基于IDL/川IOP技术的EMS-NMS接口信息模型
Technical requiementforpackettransportnetwork(PTN)managementPart5:EMS-NMSinterfaceinformationmodelbasedonIDL/llOP2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

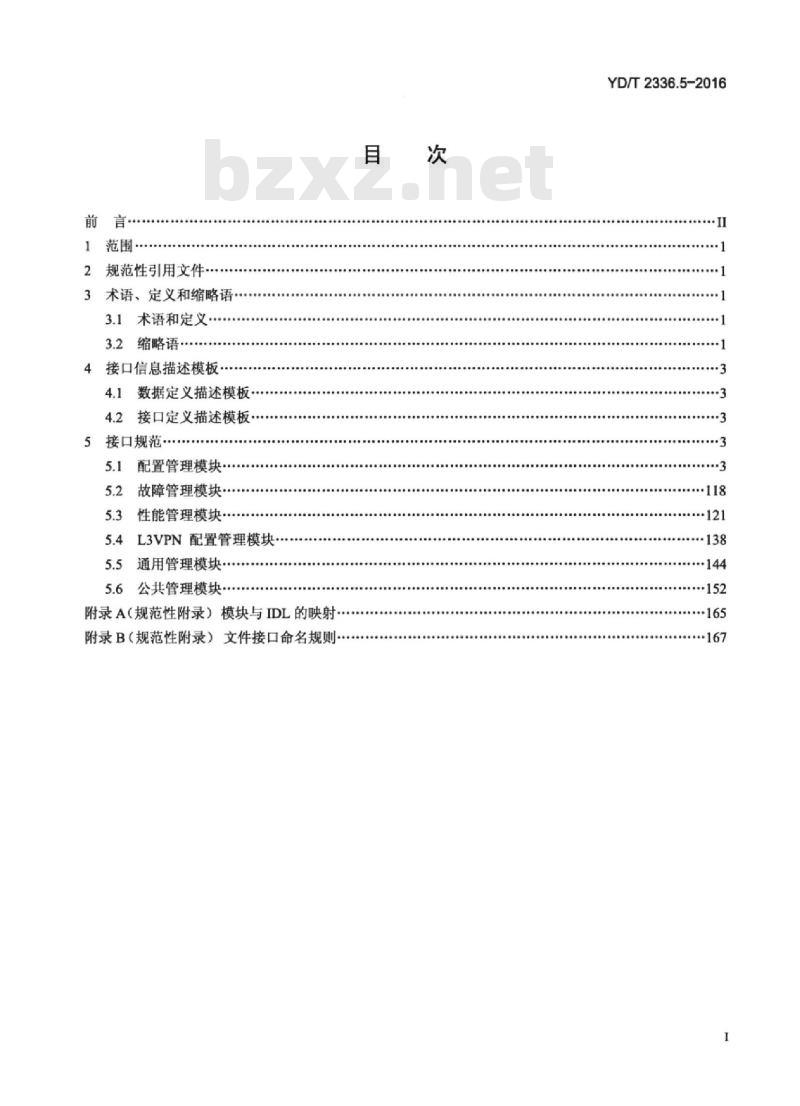

范围·
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义
3.2缩略语·.
4接口信息描述模板
4.1数据定义描述模板
4.2接口定义描述模板
5接口规范·
5.1配置管理模块…
5.2故障管理模块
5.3性能管理模块·
5.4L3VPN配置管理模块
5.5通用管理模块·
5.6公共管理模块
附录A（规范性附录）模块与IDL的映射..附录B（规范性附录）文件接口命名规则目
YD/T2336.5-2016
：121
YD/T2336.5-2016

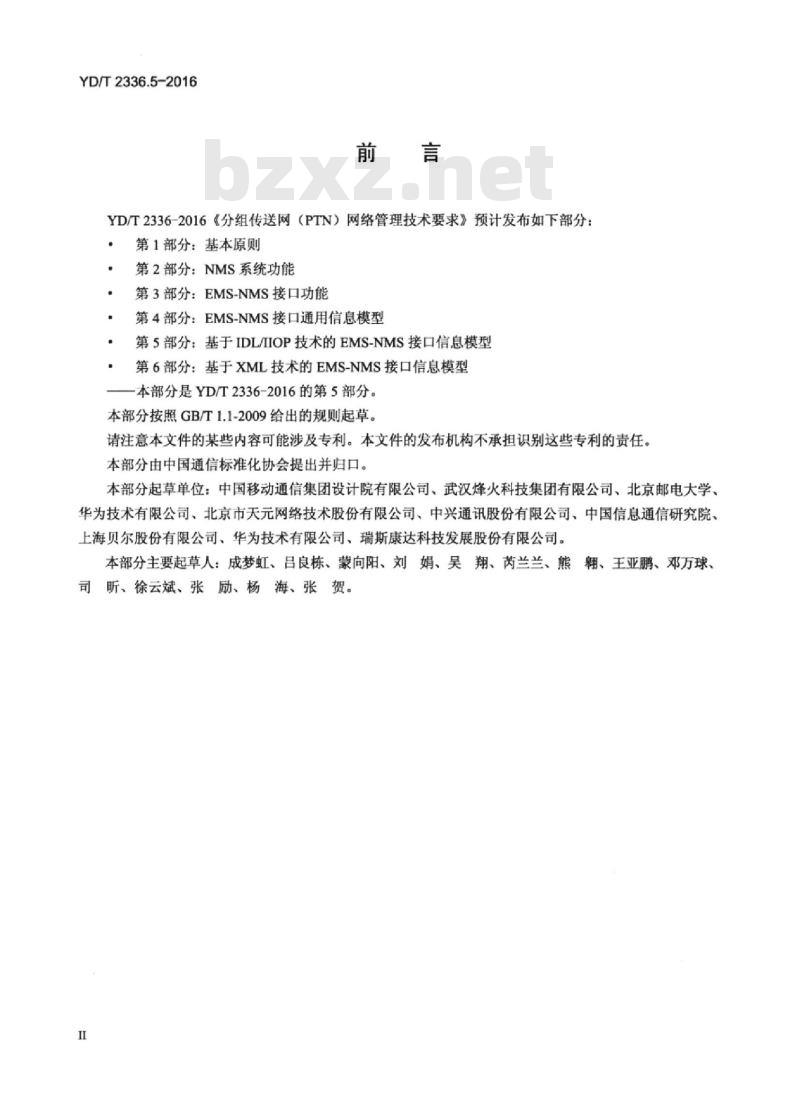

YD/T2336-2016《分组传送网（PTN）网络管理技术要求》预计发布如下部分：·第1部分：基本原则
，第2部分：NMS系统功能
·第3部分：EMS-NMS接口功能
：第4部分：EMS-NMS接口通用信息模型·第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型·第6部分：基于XML技术的EMS-NMS接口信息模型一本部分是YD/T2336-2016的第5部分。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国移动通信集团设计院有限公司、武汉烽火科技集团有限公司、北京邮电大学、华为技术有限公司、北京市天元网络技术股份有限公司、中兴通讯股份有限公司、中国信息通信研究院、上海贝尔股份有限公司、华为技术有限公司、瑞斯康达科技发展股份有限公司。本部分主要起草人：成梦虹、吕良栋、蒙向阳、刘娟、吴翔、芮兰兰、熊翱、王亚鹏、邓万球、司昕、徐云斌、张励、杨海、张贺。II
HiiKAoNiKAca
1范围
分组传送网（PTN）网络管理技术要求第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型
YD/T2336.5-2016
本部分规定了分组传送网(PTN)网络管理体系EMS-NMS之间基于IDL/IIOP技术的接口规范。本部分适用于PTN网络管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2336.2-2016分组传送网（PTN）网络管理技术要求第2部分：NMS系统功能YD/T2336.3-2016分组传送网（PTN）网络管理技术要求第3部分：EMS-NMS接口功能YD/T2336.4-2016分组传送网（PTN）网络管理技术要求第4部分：EMS-NMS接口通用信息模型TMF814多技术网络管理解决方案NML-EML接口版本3.5（Multi-TechnologyNetworkManagement Solution Set Document NML-EML InterfaceVersion3.5)3术语、定义和缩略语
3.1术语和定义
YD/T2336.2-2016《分组传送网（PTN）网络管理技术要求第2部分：NMS系统管理功能》和YD/T2336.3-2016《分组传送网（PTN）网络管理技术要求第3部分：EMS-NMS系统接口功能》中界定的的术语定义适用于本文件。

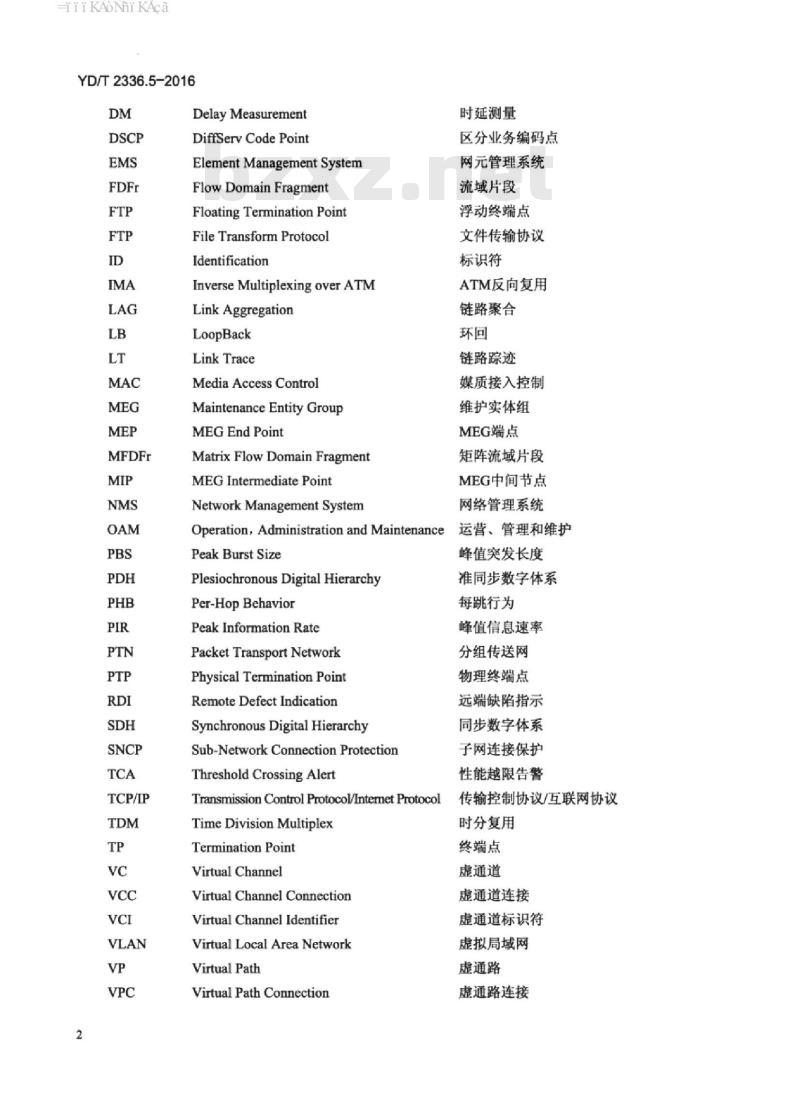

3.2缩略语
下列缩略语适用于本文件。
CESoPSN
Access Control List
Alarm Indication Signal
AlarmSeverityAssignmentProfileAsynchronousTransferMode
Constant Bit Rate
Continuous Check
Circuit Emulation Service
访问控制列表
告警指示信号
告警级别分配模板
异步传输模式
承诺突发长度
连续性监测
电路仿真业务
Structure-awareTDMCircuitEmulation分组网交换承载的结构化电路仿真业务Service over Packet Switched NetworkCommitted Information Rate
Class of Service
Connection Termination PointConnectivity Verification
承诺信息速率
业务分类
连接终端点
连通性验证
HiiKAoiKAca
YD/T2336.5-2016
TCP/LP
Delay Measurement
DiffServ Code Point
ElementManagementSystem
Flow Domain Fragment
Floating Termination Point
File Transform Protocol
Identification
Inverse Multiplexing over ATMLink Aggregation
LoopBack
LinkTrace
Media Access Control
Maintenance Entity Group
MEG End Point
Matrix Flow Domain Fragment
MEG Intermediate Point
Network Management System
Operation, Administration and MaintenancePeak Burst Size
Plesiochronous Digital HierarchyPer-Hop Behavior
Peak Information Rate
Packet Transport Network
Physical Termination Point
Remote Defect Indication
Synchronous Digital HierarchySub-Network Connection ProtectionThreshold Crossing Alert
Transmission Control Protoco/Internet ProtocolTime Division Multiplex
Termination Point
Virtual Channel
Virtual Channel Connection
Virtual Channel Identifier
Virtual Local Area Network
Virtual Path
Virtual Path Connection
时延测量
区分业务编码点
网元管理系统
流域片段
浮动终端点
文件传输协议
标识符
ATM反向复用
链路聚合
链路踪迹
媒质接入控制
维护实体组
MEG端点
矩阵流域片段
MEG中间节点
网络管理系统
运营、管理和维护
峰值突发长度
准同步数字体系
每跳行为
峰值信息速率
分组传送网
物理终端点
远端缺陷指示
同步数字体系
子网连接保护
性能越限告警
传输控制协议/互联网协议
时分复用
终端点
虚通道
虚通道连接
虚通道标识符
虚拟局域网
虚通路
虚通路连接
HiiKAoiKAca
Virtual Path Identifier
Virtual Section
Weighted Fair Queue
WeightedRandomEarlyDetect
接口信息描述模板
数据定义描述模板
数据结构的IDL定义
对象说明
属性名
属性名称
2接口定义描述模板
接口操作的IDL定义
功能描述
输入参数
输入/输出参数
输出参数
操作异常
数据对象的说明
属性说明
属性含义说明
接口功能描述说明
输入参数含义说明
输入/输出参数含义说明
输出参数含义说明此内容来自标准下载网
异常说明
本部分中各模块与IDL文件间的相互关系见附录A。接口规范
配置管理模块
5.1.1EMs管理模块(moduleemsMgr）EMS(EMS_T)
struct EMS_Tf
globaldefs:NamingAttributes_T name;string userLabel;
string nativeEMSName;
string owner;
string emsVersion;
stringtype;
globaldefs:NVSList_T additionalnfo;说明
对象说明
属性名
EMS信息
属性说明
EMS的名称
虚通路标识符
虚段层
加权公平队列
加权随机早期检测
YD/T2336.5-2016
TiiKAoNiKAca
YD/T2336.5-2016
userLabel
nativeEMSName
emsVersion
additionallnfo
EMS的用户标签
EMS的本地名称
EMS的所有者
EMS的软件版本
厂家自定义类型
附加信息。
包括：
厂商网管系统类型，包括\EMS\、“SNMS\；厂商网管系统IP地址及通信端口号：广商网管系统北向接口名称和版本：厂商网管系统所在的地理位置（区域、站点、机房，精确到机房）厂商网管系统运行状态
广商网管系统告警状态
厂商网管系统最大网元数目
厂商网管系统当前网元数目
主备属性（主用，备用）
所管理设备类型（SDH，WDMOTN，PTN设备，或前四个的组合）创建者标记：创建人姓名
创建日期：工程创建日期
EMS所使用的硬件平台信息
EMS所使用的软件平台信息
通信地址
简单过滤条件（SimpleFilterType_T）5.1.1.2
struct SimpleFilterType_Tt
globaldefs.:NamingAttributesTtargetObjName;ObjectTypeList_T objectTypeList;ObjectGranularity_TobjGranularitystring ftpAddress,
globaldefs:NVSList_Tadditionallnfo;说明
对象说明
属性名
targetObjName
objectTypeList
objGranularity
ftpAddress
additionalInfo
EMS信息
属性说明
同步的对象范围
对象类型，例拓扑连接、网元、机架、机框等同步对象粒度，例如名称、属性或是名称和属性的集合FTP服务器地址
附加信息。例如文件是否压缩、用户名和密码等信息3对象粒度（ObjectGranularity_T）5.1.1.3
enum ObjectGranularity_T
CSNAME
HiiKAoNiKAca
CS_ATTRIBUTE
CS_FULL
对象说明
属性名
CS NAME
CS_ATTRIBUTES
CSFULL
EMS信息
属性说明
同步的粒度为名称
同步的粒度为属性
同步的粒度为名称和属性
EMsMgr_|接口（从common：Common_继承）5.1.1.4.1查询EMS信息（getEMS）定义
voidgetEMS(
out EMS_TemsInfo)
raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.4.2
NMS向EMS查询EMS信息
emsInfo:：EMS信息
EXCPTINTERNALERROR
查询所有顶层子网（getAllTopLevelSubnetworks）定义
void getAllTopLevelSubnetworks(in unsigned long how_many.
outmultiLayerSubnetwork:SubnetworkList_TsListoutmultiLayerSubnetwork::SubnetworkIterator_I sIt)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.4.3
YD/T2336.5-2016
查询EMS内的所有顶层子网信息。顶层子网指包含物理层且位于子网包含关系的最顶层的子网howmany：首次选代查询返回的数据数目无
sList：顶层子网列表。
sIt：选代器
EXCPTINTERNALERROR
EXCPT_TOO_MANY_OPENITERATORSEXCPT_NECOMM_LOSS
查询所有顶层子网名称（getAllTopLevelSubnetworkNames）定义
void getAllTopLevelSubnetworkNames(inunsigned longhow_many,
out globaldefs:NamingAttributesList_T nameList,out globaldefs:NamingAttributesterator_I namelt)5
TiiKAoNiKAca
YD/T2336.5-2016
raises(globaldefs:ProcessingFailureException):功能描述
输入参数
输入/输出参数
输出参数
操作异常
查询EMS内的所有顶层子网名称
how_many：首次选代查询返回的数据数目无
nameList：顶层子网名称列表。namelt：选代器
EXCPT INTERNALERROR
EXCPT_TOO_MANY_OPENITERATORSEXCPT NE COMM LOSS
5.1.1.4.4查询所有顶层拓扑连接（getAllTopLeve/TopologicalLinks）定义
void getAllTopLevelTopologicalLinks(in unsigned long how_many.
out topologicalLink:TopologicalLinkList_T topoListout topologicalLink::TopologicalLinkIterator_Itopolt)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.4.5
查询所有顶层拓扑连接，这里的顶层拓扑连接指EMS管理的子网间的拓扑连接how_many：首次选代查询返回的数据数目无
topoList：拓扑连接列表。
topoIt：选代器
EXCPT_NOT_IMPLEMENTED
EXCPT INTERNAL ERROR
EXCPTTOOMANYOPENITERATORS
查询所有顶层拓扑连接名称（getAlTopLevelTopologicalLinkNames）定义
void getAllTopLevelTopologicalLinkNames(in unsigned long how_many,
out globaldefs:NamingAttributesList_T nameList,out globaldefs:NamingAttributesIterator_I namelt)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
查询所有顶层拓扑连接的名称
how_many：首次选代查询返回的数据数目无
nameList：拓扑连接名称列表。namelt：送代器
EXCPTNOT IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_TOOMANY_OPENITERATORS
HiiKANiKAca
5.1.1.4.6查询指定的顶层拓扑连接（getTopLevelTopologicalLink）定义
void getTopLevelTopologicalLink(in globaldefs::NamingAttributes TtopoLinkName,outtopologicalLink::TopologicalLinkTtopoLink)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.4.7
指定拓扑连接名称查询拓扑连接信息topoLinkName：拓扑链接名称
topoLink：拓扑连接
EXCPT_NOT_IMPLEMENTED
EXCPT INTERNALERROR
EXCPTINVALIDINPUT
EXCPTENTITYNOTFOUND
查询所有当前告警（getAllEMSAndMEActiveAlarms）定义
void getAlIEMSAndMEActiveAlarms(in notifications:ProbableCauseList_T excludeProbCauseList,in notifications:PerceivedSeverityList_T excludeSeverityList,in unsigned longhow_many,
out notifications:EventList_T eventList,out notifications:EventIterator_I eventit)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
YD/T2336.5-2016
查询所有当前告警（包括越门限告警），包括所有网元以及EMS本身产生的告警。查询条件包括告警原因和告警级别
excludeProbCauseList：表示被排除的告警级别列表。如果列表是空，表示不排除。excludeSeverityList：表示被排除的告警原因列表。如果列表是空，表示不排除。how_many：首次选代查询返回的数据数目无
eventList：符合条件的当前告警列表。eventit：选代器
EXCPTINTERNALERROR
EXCPTTOOMANYOPENITERATORS
查询EMS所有当前告警（getAllEMSSystemActiveAlarms）5.1.1.4.8
void getAlIEMSSystemActiveAlarms(in notifications:PerceivedSeverityList_TexcludeSeverityListin unsigned long how_many
out notifications:EventListT eventList,out notifications::EventIterator I eventit)raises(globaldefs:ProcessingFailureException);7
YD/T2336.5-2016
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.4.9
查询所有EMS本身产生的当前告警定义
excludeSeverityList：表示被排除的告警原因列表，如果列表是空，表示不排除。how many：
首次选代查询返回的数据数目
eventList：符合条件的当前告警列表eventiIt：选代器
EXCPT_INTERNAL_ERROR
EXCPT TOO MANY OPEN ITERATORS创建告警级别分配模板（createASAP）（可选）定义
void createASAP(
in aSAP:ASAPCreateModifyData_TnewASAPCreateData,out aSAP:ASAP_TnewASAP,
out globaldefs:NVSList T additionallnfo)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.4.10
创建告警级别分配模板
newASAPCreateData：ASAP创建数据无
newASAP：
新创建的ASAP。
additionallnfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT INVALID INPUT
EXCPT_INTERNAL_ERROR
EXCPTUNABLE TO COMPLY
删除告警级别分配模板（deleteASAP）（可选）定义
void deleteASAP(
in globaldefs:NamingAttributes_T aSAPName,inout globaldefs:NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException):说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
删除告警级别分配模板
aSAPName：指定的要删除的告警级别分配模板名称additionallnfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_OBJECT_IN_USE
EXCPTUNABLETOCOMPLY
5.1.1.4.11分配告警级别分配模板（assignASAP）（可选）定义
Void assignASAP(
in globaldefs:NamingAttributes_T aSAPName,in globaldefs:NamingAttributes_T resourceName,intransmissionParameters:LayerRate_TlayerRate,inout globaldefs:NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
分配告警级别分配模板
aSAPName：告警级别分配模板名称。resourceName：将要分配ASAP模板的资源名称。layerRate:分配ASAP模板的资源的速率additionalInfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT INVALID INPUT
EXCPT ENTITY NOT FOUND
EXCPTUNABLETOCOMPLY
2去分配告警级别分配模板（deassignASAP）（可选）5.1.1.4.12
void deassignASAP(
inglobaldefs::NamingAttributes_TresourceNamein transmissionParameters::LayerRate_T layerRateinout globaldefs::NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
去分配告警级别分配模板
resourceName：将要去分配ASAP模板的资源名称。layerRate：去分配ASAP模板的资源的速率additionallnfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT INTERNAL ERROR
EXCPTINVALIDINPUT
EXCPT ENTITY NOT FOUND
EXCPTUNABLE TO COMPLY
3修改告警级别分配模板（modifyASAP）（可选）5.1.1.4.13
voidmodifyASAP(
in globaldefs:NamingAttributes_T aSAPName,in aSAP::ASAPCreateModifyData TaSAPModifyDataYD/T2336.5-2016
