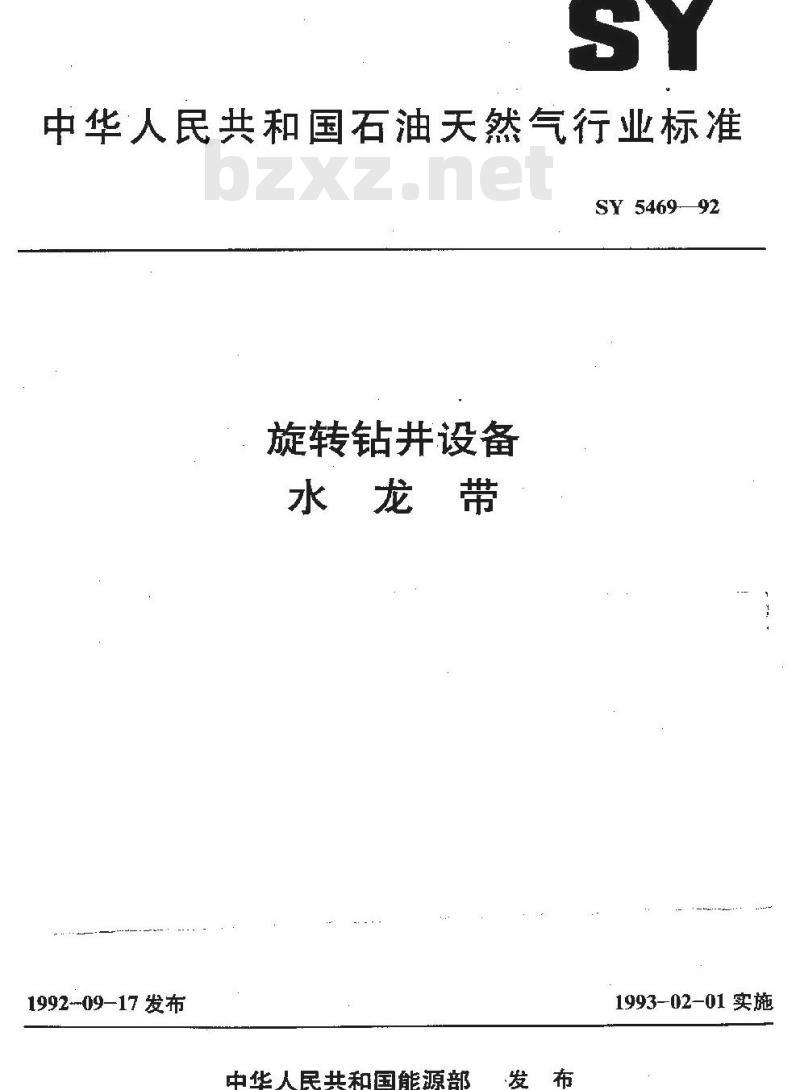

【石油天然气行业标准(SY)】 旋转钻井设备 水龙带

中华人民共和国石油天然气行业标准SY 546992
旋转钻井设备
水龙带
1992-09-17发布
中华人民共和国能源部
1993-02-01实施
主题内容与适用范压
中华人民共和国石油天然气行业标准旋转钻井设备
水龙带
SY 5469--92
代替GB3305-82
本标准规定了石油施转钻井设备中水龙带（以下简称水龙带）的基本参数、技术要求，试验方法，检验规则、标志、包装和运输等。本标适用于石油钻井循环钻井液用的水龙带，同时也适用下油田井下作业输送压井液等用的水龙带。
引用标准
GB 699
优质碳素结构钢技术条件
GB5563胶管液压试验方法
GB9253.3石油油管螺纹
GB9253.4石油管线臀螺纹
GB9573橡胶，塑料软管和软管组合件尺寸测量方法GB9576橡胶、塑料软管和软管组合件选择、使用和维惨指南GB9577橡胶、塑料软管和软管组合件标志、包装和运输规则3结构和基本蚕数

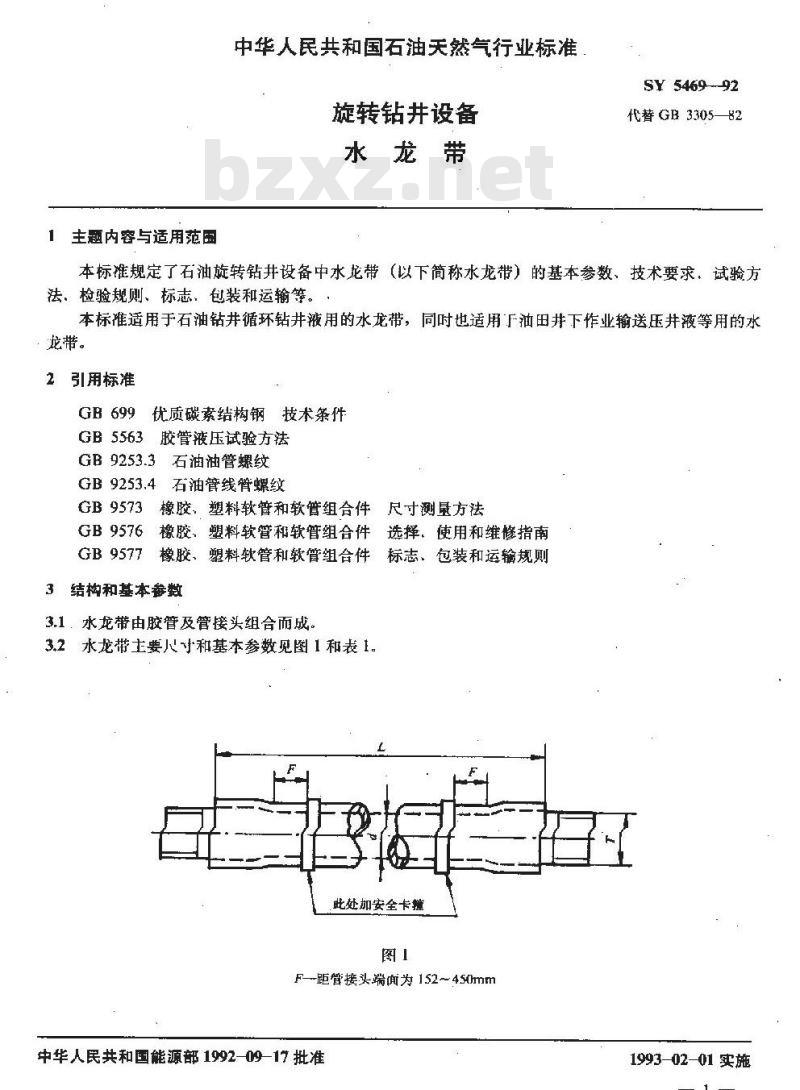

3.1。水龙带由胶管及管接头组合而成。3.2水龙带主要八寸和基本参数见图1和表1.此处加安全卡箍
一距管接头端面为152~450mm
中华人民共和国能源部1992-09-17批准1993-02-01实施
内径（)

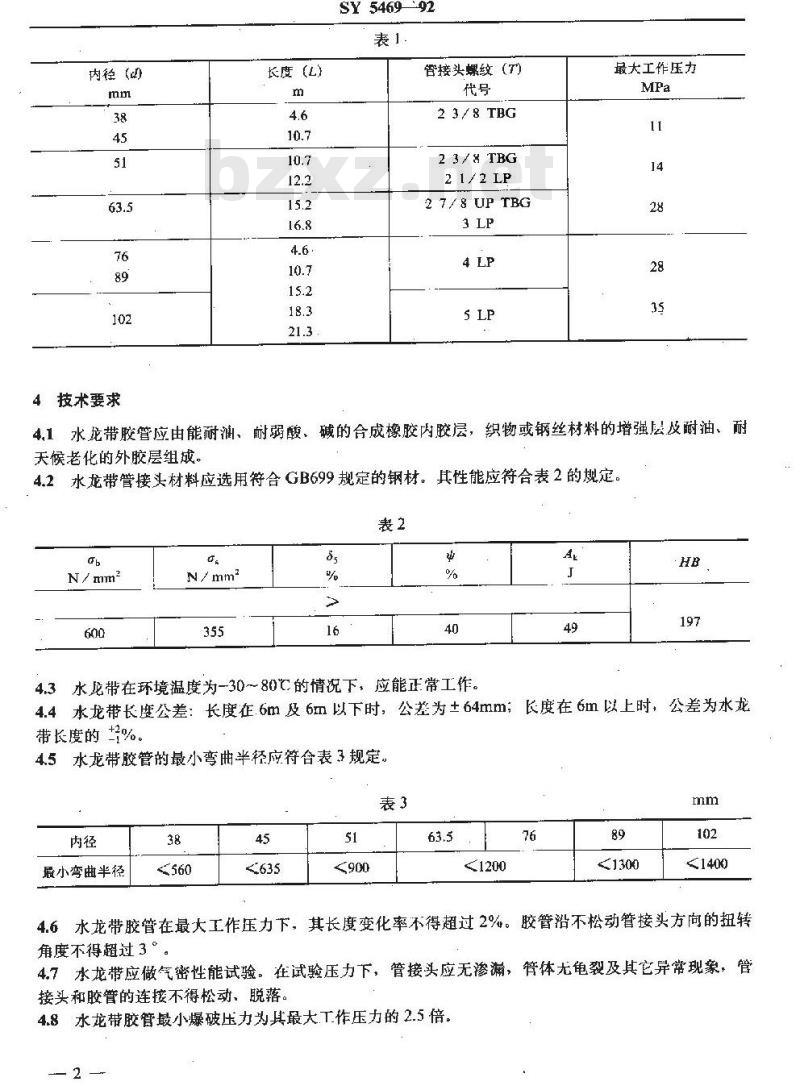

4技术要求
长度(2)
SY 546992
智接头螺纹（T)
2 3 / 8 TBG
2 3/ 8 TBG
2 1 / 2 LP
2 7 /8 UP TBG
最大工作压力
4.1、水龙带胶管应由能耐油、耐弱酸、碱的合成橡胶内胶层，织物或钢丝材料的增强层及耐油、耐天候老化的外胶层组成。
4.2水龙带管接头材料应选用符合GB699规定的钢材。其性能应符合表2的规定。表2
N/ mm2
4.3水龙带在环境温度为-30～80℃的情况下，应能正常工作。4.4水龙带长度公差：长度在.6m及6m以下时，公差为±64mm；长度在6m以上时，公差为水龙带长度的 好%
4.5水龙带胶管的最小弯曲半径应符合表3规定，表3
最小弯曲半径
胶管沿不松动管接头方向的扭转4.6水龙带胶管在最大工作压力下，其长度变化率不得超过2%。角度不得超过3°。
4.7水龙带应做气密性能试验。在试验压力下，管接头应无渗漏，管体无龟裂及其它异常现象，管接头和胶管的连接不得松动、脱落。4.8水龙带胶管最小爆破压力为其最大工作压力的2.5倍。2
SY 5469-92

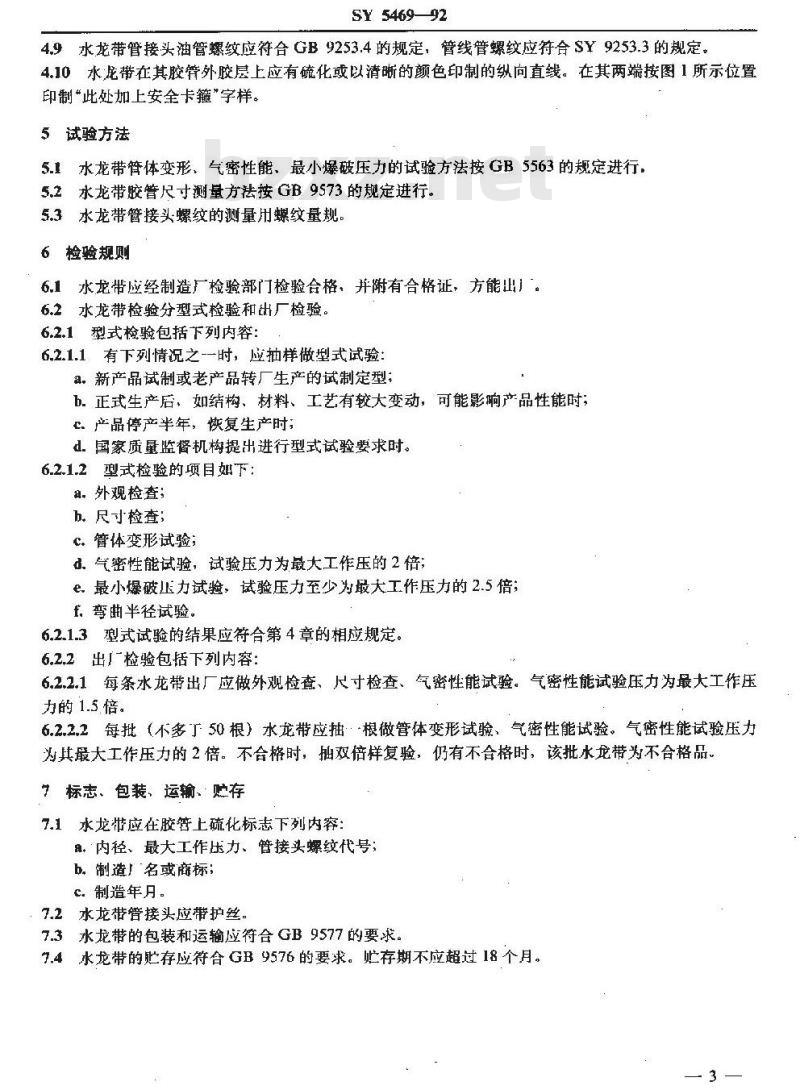

4.9水龙带管接头油管螺纹应符合GB9253.4的规定，管线管螺纹应符合SY9253.3的规定。4.10水龙带在其胶管外胶层上应有硫化或以清晰的颜色印制的纵向直线。在其两端按图1所示位置印制“此处加上安金卡箍”字样。5试验方法
5.1水龙带管体变形、气密性能、最小爆破压力的试验方法按GB5563的规定进行，5.2水龙带胶管尺寸测量方法按GB9573的规定进行。5.3水龙带管接头螺纹的测量用螺纹量规。6检验规则
6.1水龙带应经制造厂检验部门检验合格、并附有合格证、方能出」6.2水龙带检验分型式检验和出厂检验。6.2.1型式检验包括下列内容：
6.2.1.1、有下列情况之--时，应抽样做型式试验a.新产品试制或老产品转厂生产的试制定型b.正式生产后、如结构、材料、工艺有较大变动，可能影响产品性能时；℃.产品停产半年，恢复生产时；d.国家质量监督机构提出进行型式试验要求时。6.2.1.2型式检验的项目如下；
a.外观检查；wwW.bzxz.Net
b。尺寸检查；
c。管体变形试验；
d.气密性能试验，试验压力为最大工作压的2倍；e.最小爆破压力试验，试验压力至少为最大工作压力的2.5倍f.弯曲半径试验。
6.2.1.3型式试验的结果应符合第4章的相应规定。6.2,2出『检验包括下列内容：
6.2.2.1每条水龙带出厂应做外观检查、尺寸检查、气密性能试验。气密性能试验压力为最大工作压力的1.5。
6.2.2.2每批（不多丁50根）水龙带应抽·根做管体变形试验、气密性能试验。气密性能试验压力为其最大工作压力的2倍。不合格时，拙双倍样复验，仍有不合格时，该批水龙带为不合格品。子标志、包装、运输、贮存
7.1水龙带应在胶管上硫化标志下列内容：a。内径、最大工作压力、管接头螺纹代号；b，制造厂名或商标；
c.制造年月。
7.2水龙带管接头应带护丝。
7.3水龙带的包装和运输应符合GB9577的要求。7.4水龙带的贮存应符合GB9576的要求。贮存期不应超过18个月。废。

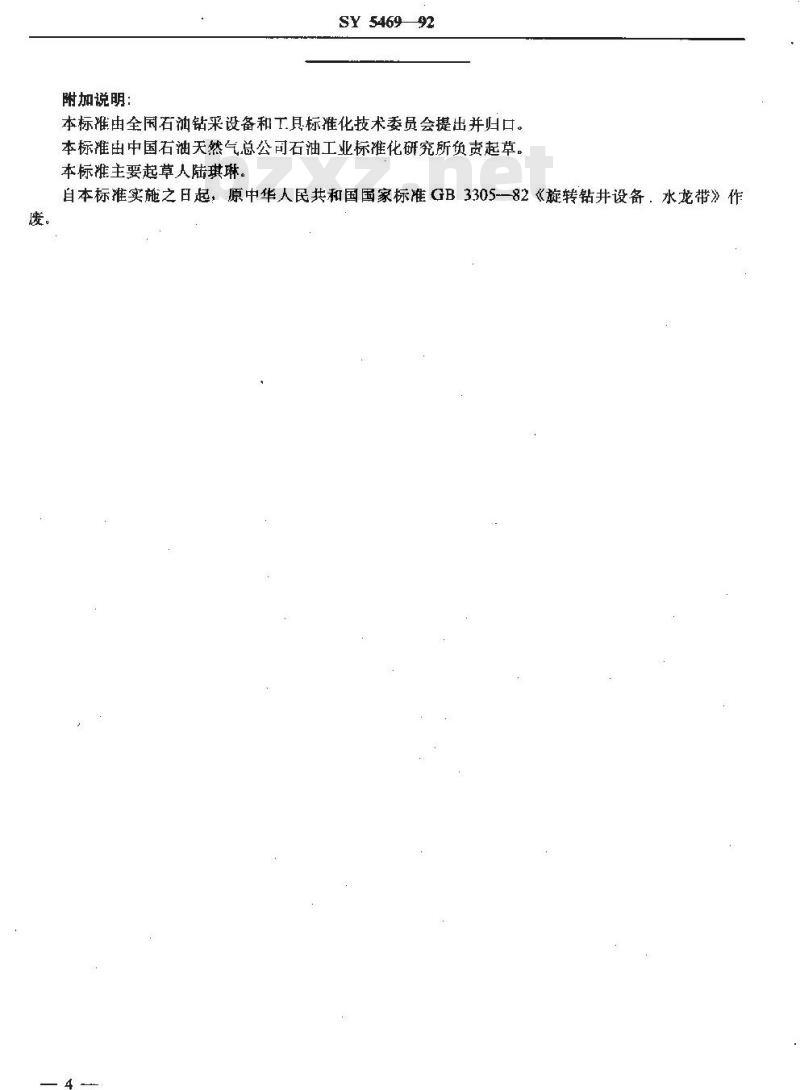

附加说明：
SY 546992
本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准由中国石油天然气总公司石油工业标准化研究所负责起草。本标谁主要起草人陆琪琳，
自本标准实施之日起：原中华人民共和国国家标准GB3305-—82《旋转钻井设备：水龙带》作本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
