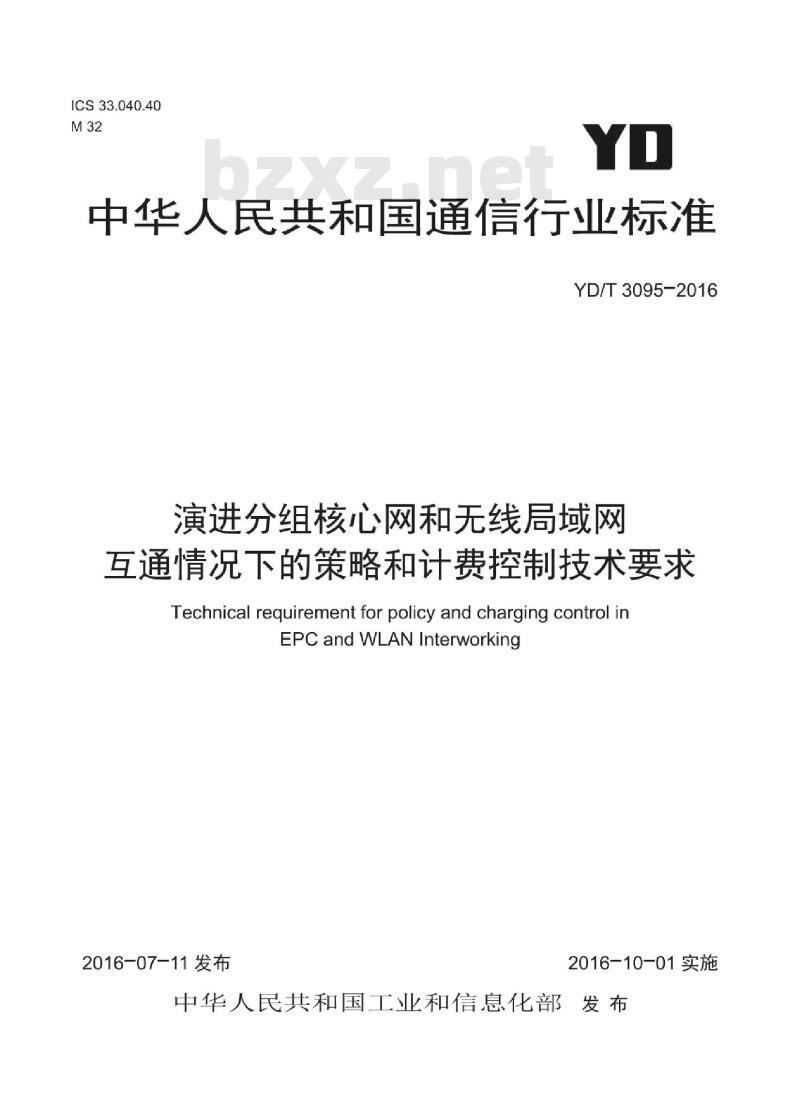

ICS33.040.40
中华人民共和宝玉通信行标准
YD/T3095-2016
演进分组核心网和无线局域网
互通情况下的策略和计费控制技术要求Technical requirement for policy and charging control inEPCandWLANInterworking
2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前

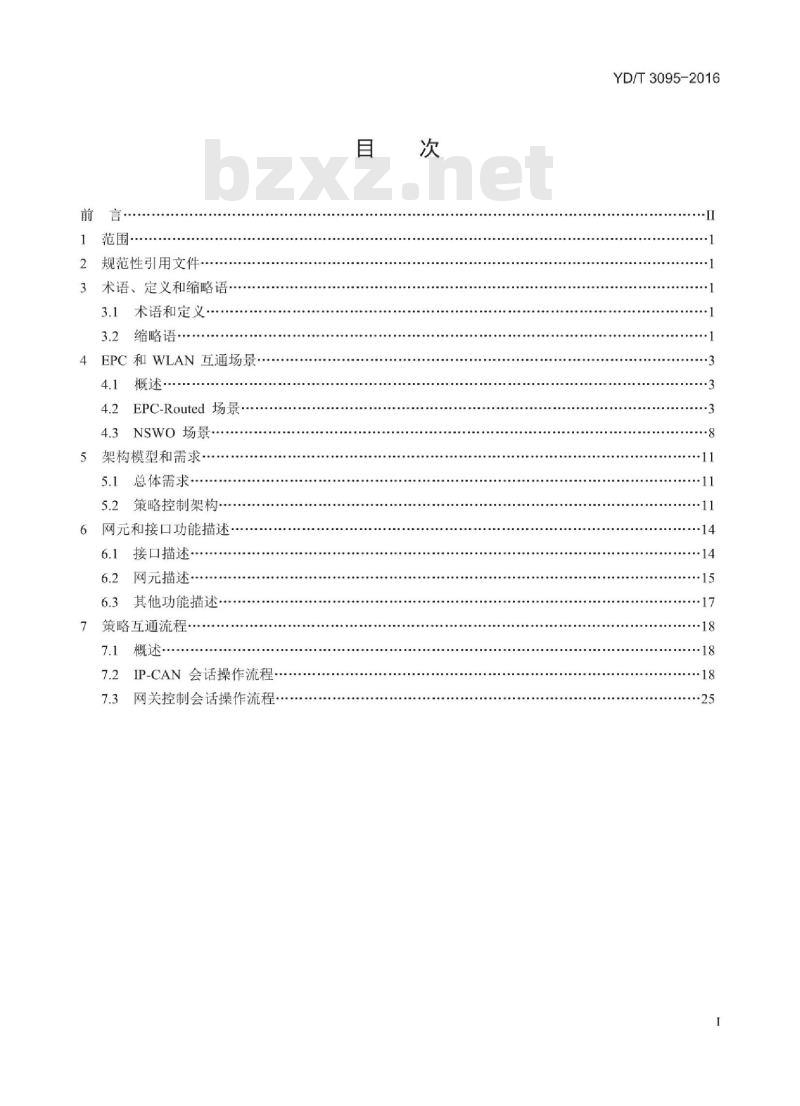

范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4EPC和WLAN互通场景.·
EPC-Routed场景·
NSWO场景
5架构模型和需求
5.1总体需求
策略控制架构·
6网元和接口功能描述
接口描述
网元描述·
其他功能描述·
7策略互通流程·
IP-CAN会话操作流程
网关控制会话操作流程·
YD/T3095-2016
YD/T3095-2016

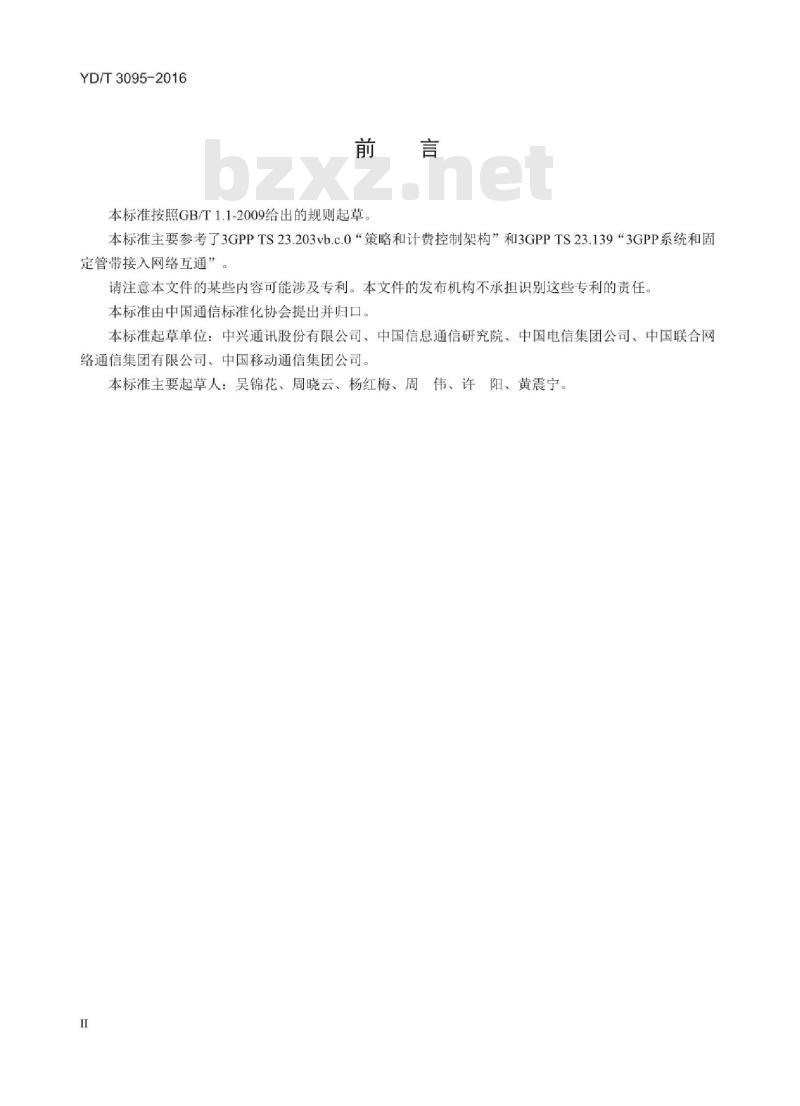

本标准按照GB/T1.1-2009给出的规则起草。本标准主要参考了3GPPTS23.203vb.c.0“策略和计费控制架构”和3GPPTS23.139“3GPP系统和固定管带接入网络互通”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中兴通讯股份有限公司、中国信息通信研究院、中国电信集团公司、中国联合网络通信集团有限公司、中国移动通信集团公司。本标准主要起草人：吴锦花、周晓云、杨红梅、周同伟、许阳、黄震宁。
HiiKAoiKAca

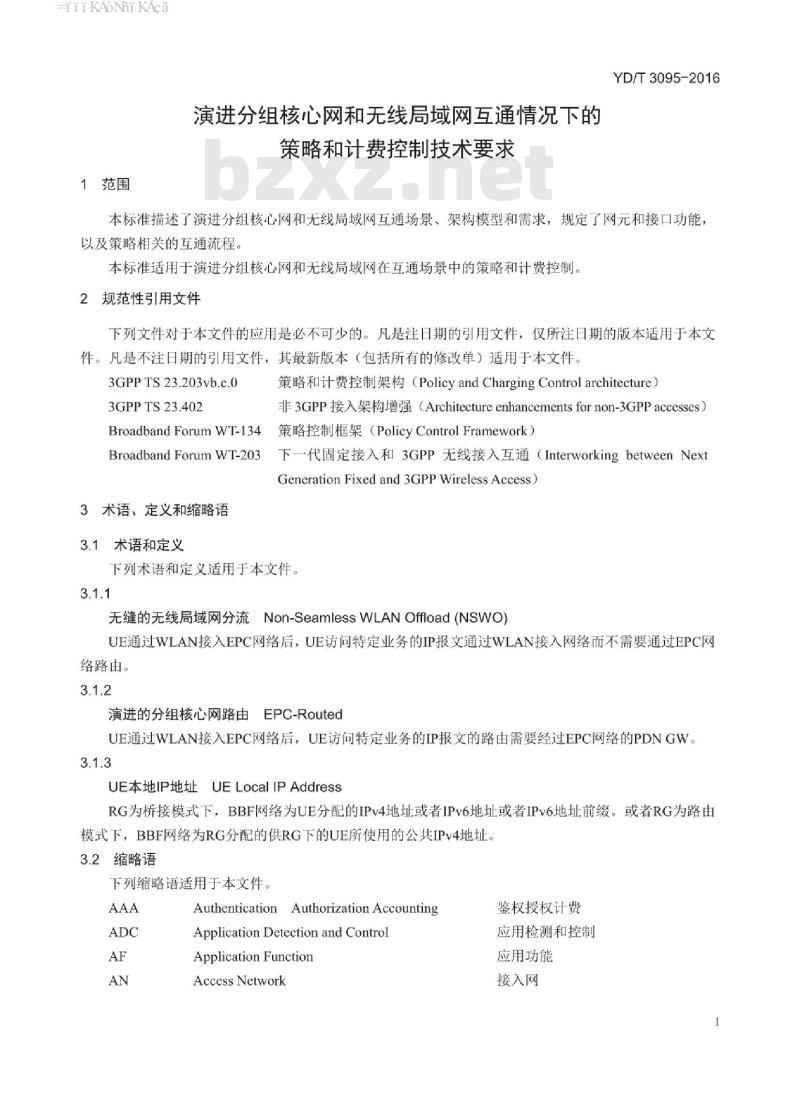

1范围
演进分组核心网和无线局域网互通情况下的策略和计费控制技术要求
YD/T3095-2016
本标准描述了演进分组核心网和无线局域网互通场景、架构模型和需求，规定了网元和接口功能，以及策略相关的互通流程。
本标准适用于演进分组核心网和无线局域网在互通场景中的策略和计费控制，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPP TS 23.203vb.c.0
3GPPTS23.402
Broadband Forum WT-134
策略和计费控制架构（PolicyandChargingControlarchitecture）非3GPP接入架构增强（Architectureenhancementsfornon-3GPPaccesses）策略控制框架（PolicyControlFramework）BroadbandForumWT-203
3下一代固定接入和3GPP无线接入互通（InterworkingbetweenNextGeneration Fixed and 3GPP Wireless Access)3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
无缝的无线局域网分流Non-SeamlessWLANOffload（NSWO）UE通过WLAN接入EPC网络后，UE访问特定业务的IP报文通过WLAN接入网络而不需要通过EPC网络路由。
演进的分组核心网路由EPC-RoutedUE通过WLAN接入EPC网络后，UE访问特定业务的IP报文的路由需要经过EPC网络的PDNGW。3.1.3
UE本地IP地址UELocal IPAddressRG为桥接模式下，BBF网络为UE分配的IPv4地址或者IPv6地址或者IPv6地址前缀。或者RG为路由模式下，BBF网络为RG分配的供RG下的UE所使用的公共IPv4地址。3.2缩略语

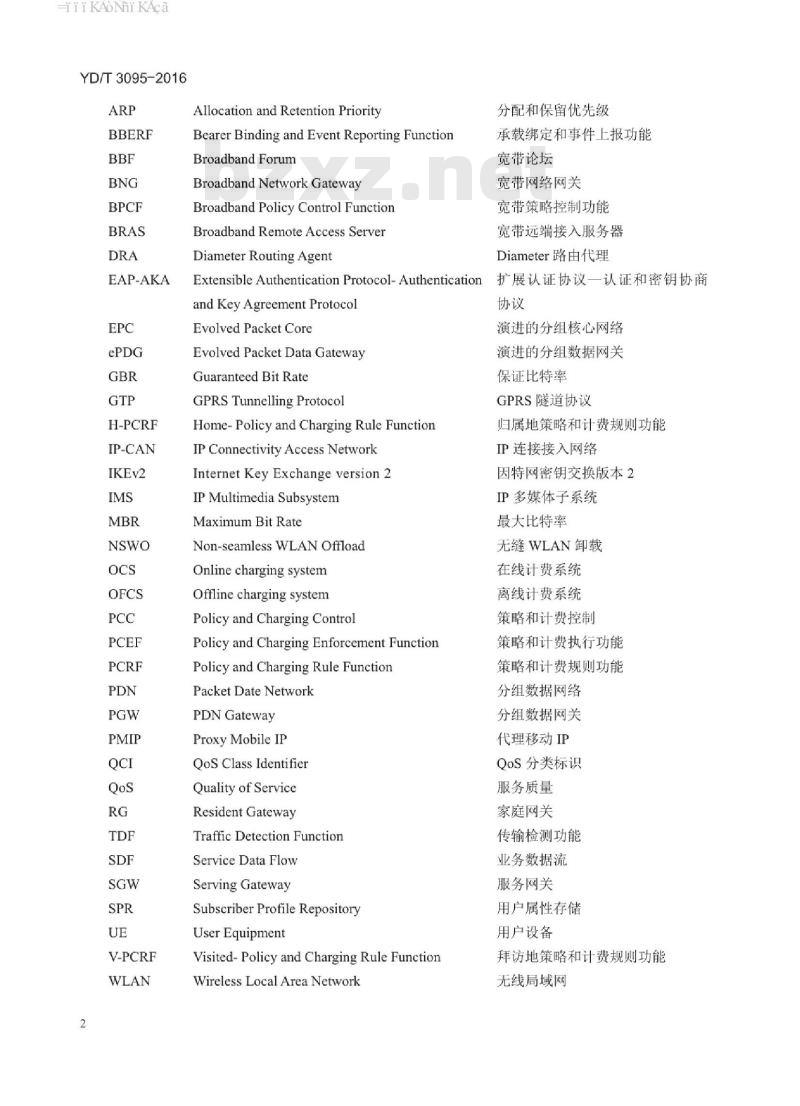

下列缩略语适用于本文件。
Authentication Authorization AccountingApplication Detection and ControlApplication Function
Access Network
鉴权授权计费
应用检测和控制
应用功能
接入网
HiiKAoNiKAca
YD/T3095-2016
EAP-AKA
H-PCRF
IP-CAN
V-PCRF
Allocation and Retention PriorityBearerBinding and Event Reporting FunctionBroadband Forum
Broadband Network Gateway
Broadband Policy Control FunctionBroadband Remote Access ServerDiameter Routing Agent
Extensible Authentication Protocol-Authenticationand Key Agreement Protocol
Evolved Packet Core
Evolved Packet Data Gateway
Guaranteed Bit Rate
GPRS Tunnelling Protocol
Home-Policyand ChargingRuleFunctionIP Connectivity Access NetworkInternet Key Exchange version 2IP Multimedia Subsystem
Maximum Bit Rate
Non-seamless WLAN Offload
Online charging system
Offline charging system
Policy and Charging Control
Policy and Charging Enforcement FunctionPolicyand ChargingRuleFunctionPacket Date Network
PDNGateway
Proxy Mobile IP
Qos Class Identifier
Quality of Service
Resident Gateway
Traffic Detection Function
Service Data Flow
Serving Gateway
Subscriber Profile RepositoryUser Equipment
Visited- Policy and Charging Rule FunctionWireless Local Area Network
分配和保留优先级
承载绑定和事件上报功能
宽带论坛
宽带网络网关
宽带策略控制功能
宽带远端接入服务器
Diameter路由代理
扩展认证协议一认证和密钥协商协议
演进的分组核心网络
演进的分组数据网关
保证比特率
GPRS隧道协议
归属地策略和计费规则功能
IP连接接入网络
因特网密钥交换版本2
IP多媒体子系统bZxz.net
最大比特率
无缝WLAN卸载
在线计费系统
离线计费系统
策略和计费控制
策略和计费执行功能
策略和计费规则功能
分组数据网络
分组数据网关
代理移动IP
QoS分类标识
服务质量
家庭网关
传输检测功能
业务数据流
服务网关
用户属性存储
用户设备
拜访地策略和计费规则功能
无线局域网
HiiKAoNiKAca
4EPC和WLAN互通场景
4.1概述
YD/T3095-2016
WLAN通过BBF固定网络接入到EPC核心网络，其中BBF网络和EPC网络可以是同一运营商或者不同的运营商运营。所述场景支持通过WLAN接入的移动用户访问业务时的数据从EPC网络路由（以下简称EPC-Routed）或者从BBF网络卸载(以下简称Non-seamlessWLANoffload,NSWO)。EPC和WLAN互通的架构基于3GPPTS23.402定义的架构。所述架构支持非信任的S2c和S2b接入方式以及信任的S2c接入方式。EPC和WLAN互通的场景如4.2和4.3中图所示。其中4.2描述的是基于数据EPC-Routed的EPC和WLAN互通场景，4.3描述的是基于数据NSWO的EPC和WLAN互通场景。4.2EPc-Routed场景
4.2.1非漫游场景
图1和2所示描述的是用户基于非信任接入方式通过WLAN接入到EPC网络的非漫游场景，分别为S2b方式和非信任的S2c方式。在非信任的方式接入过程中，用户和ePDG之间需要进行IKEv2协商，建立IPSec隧道。如果用户接入所使用的RG为路由模式的情况下，在RG上电过程中，RG需要和ePDG之间进行IKEv2协商，建立IPSec隧道。图3所示描述的是用户基于信任接入方式通过WLAN接入EPC网络的非漫游场景，所述信任方式为信任S2c方式。在上述接入场景下，BBF网络可以支持UE和EPC网络之间的EAP-AKA认证。如果支持，则BBF网络可以获取到用户接入信息（例如UE标识等）。演进分组系统
BNG/BRAS
运营商的IP业务（例
如IMS业务等）
3GPPAAA
服务器
BBFAAA
BBF定义的接入网
用户驻地网
图1非漫游场景下基于非信任S2b接入方式的EPC和WLAN互通架构3
TiiKANniKAca
YD/T3095-2016
演进分组系统
BNG/BRAS
运营商的IP业务（例
如IMS业务等）
3GPPAAA
服务器
BBFAAA
BBF定义的接入网
甫户驻地网
== = =
图2非漫游场景下基于非信任S2c接入方式的EPC和WLAN互通架构演进分组系统
3GPP按
BNG/BRAS
运营商的IP业务（例
如IMS业务等）
3GPPAAA
服务器
BBFAAA
定义的接入网
户驻地区
图3非漫游场景下基于可信任S2c接入方式的EPC和WLAN互通架构HiiKAoNiKAca
4.2.2漫游场景
YD/T3095-2016
图4、图5和图6所示描述的是UE基于信任或者非信任接入方式通过WLAN接入EPC的家乡路由模式的漫游场景，即PDNGW位于归属网络。图7、图8和图9所示描述的是UE基于信任或者非信任接入方式通过WLAN接入EPC的本地疏导模式的漫游场景，即PDNGW位于拜访网络。归属网路
拜访网络
H-PCRF
BNG/BRAS
V-PCRF
运营商IP业务（例
BBFAAA
BBF定文的接入网
甬产驻地网
图4家乡路由模式下基于非信任S2b接入的EPC和WLAN互通架构：归属网络
拜访网络
H-PCRF
运营商IP业务（例
如IMS等
3GPPAAA
定义的接入网
用户驻地网
图5家乡路由模式下基于非信任S2c接入的EPC和WLAN互通架构5
iiKAoNiKAca
YD/T3095-2016
家乡网络
拜访网络
BNG/BRAS
H-PCRF
M-PCRF
运营商IP业务（例
如IMS等）
3GPPAAA
服务器
3GPPAAA
BBFAAA
BBF定义的接入网
用户驻地网
图6家乡路由模式下基于信任S2c接入的EPC和WLAN互通架构归属网络
拜访网络
H-PCRF
BNG/BRAS
W-PCRF
运营商IP业务（例
如IMS等）
3GPPAAA
服务器
拜访地IP
3GPPAAA
BBFAAA
BBF定于的接入网
用户驻地网
图7本地疏导模式下基于非信任S2b接入的EPC和WLAN互通架构iiKAoNiKAca
：归属网络
：拜访网络
BNG/BRAS
H-PCRF
运营商的IP业务
（例如IMS等）
3GPPAAA
服务器
V-PCRF
拜访地IP
3GPPAAA
BBFAAA
BBF定义的接入网
用户驻地网
图8本地疏导模式下基于非信任S2c接入的EPC和WLAN互通架构归属网络
拜访网络
H-PCRF
运营商的IP业务
（例如IMS等）
3GPPAAA
服务器
拜访地IP
3GPPAAA
定义的接入网
用户驻地网
图9本地疏导模式下基于信任S2c接入的EPC和WLAN互通架构YD/T3095-2016
YD/T3095-2016
4.3NSWO场景
4.3.1非漫游场景
图10和图11所示描述的是UE通过NSWO方式访问运营商管理业务，分别是移动域运营商管理的业务，或者是BBF域运营商管理的业务。图12所示描述的是UE通过NSWO方式访问运营商或者第三方提供的业务，并且所述业务需要通过TDF检测机制，才能实现对所述业务提供QoS保证。卸载网络
(3GPP运营商网络）
运营商管理域
的IP业务
演进分组核心网
BRAS/BNG
3GPPAAA
SWa/ST
BBF定义的接入网
用户驻地网
图10非漫游场景下NSWO访问运营商管理的移动域业务演进分组核心网
3GPPAAA
卸载网络
(BBF运营商网络）
“BBFAF”
运营商管理域
的IP业务
BRAS/BNG
OSLAM/ONT)
SWa/ST
BBFAAA（代
BBF定义的接入网
用户驻地网
非漫游场景下NSWO访问运营商管理的BBF域业务4.3.2漫游场景
卸载网络
（任何网络）
演进分组核心网
BRAS/BNG
DSCAMIONT
3GPPAAA
BBFAAA
BBF定义的接入网
用户驻地网
图12非漫游场景下NSWO访问需要TDF检测的业务YD/T3095-2016
图13和图14所示描述的是用户处于漫游状态下，通过NSWO方式访问3GPP移动运营商或是BBF运营商管理的业务。图15所示描述的是用户处于漫游状态下，通过NSWO方式访问运营商或者第三方管理的业务，所述业务需要TDF检测才能为其提供QoS保证。卸载网络
(3GPP归属运营商网络）
后葡理城
归属演进分组核心网
H-PCRF
拜访演进分组核心网
V-PCRF
BRAS/BNG
3GPPAAA
3GPPAAA
BBFAAA
BBF定义的接入网
用户驻地网
图13漫游场景下NSWO访问运营商管理的移动域业务9
