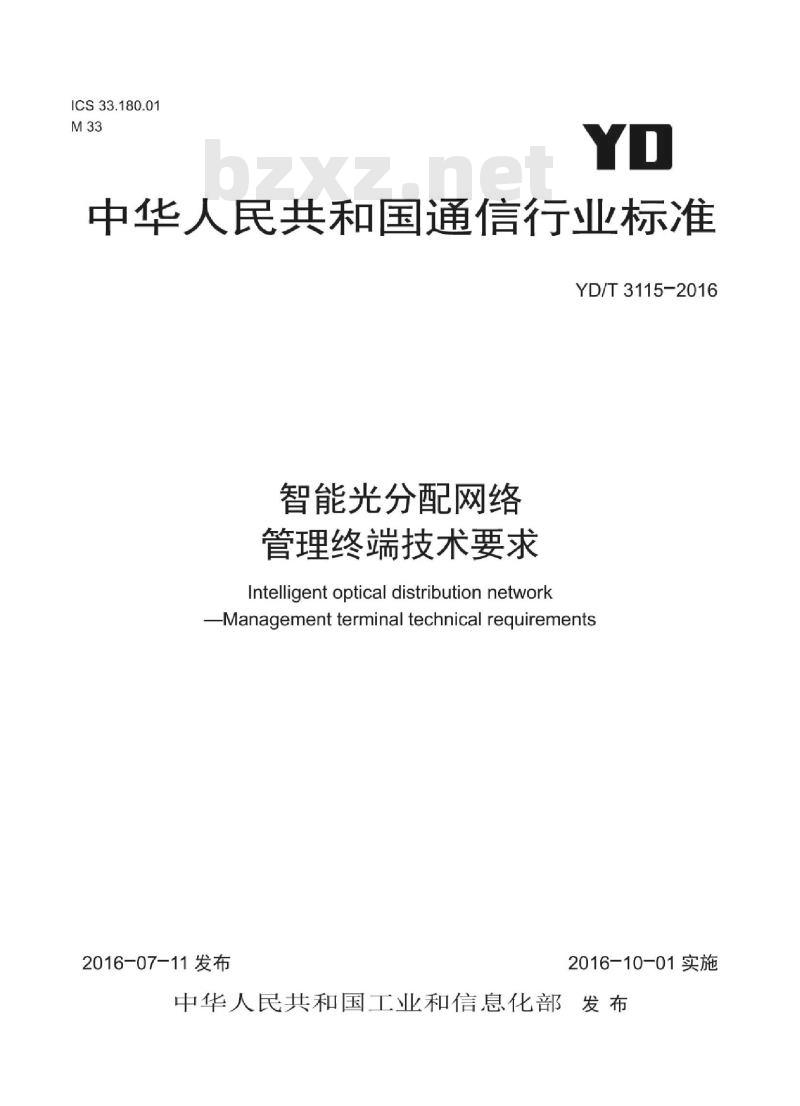

【YD通讯标准】 智能光分配网络管理终端技术要求

ICS33.180.01
中华人民共和国通信行业标准
YD/T3115-2016
智能光分配网络
管理终端技术要求
Intelligentopticaldistributionnetwork-Managementterminaltechnical reguirements2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
术语和定义
缩略语

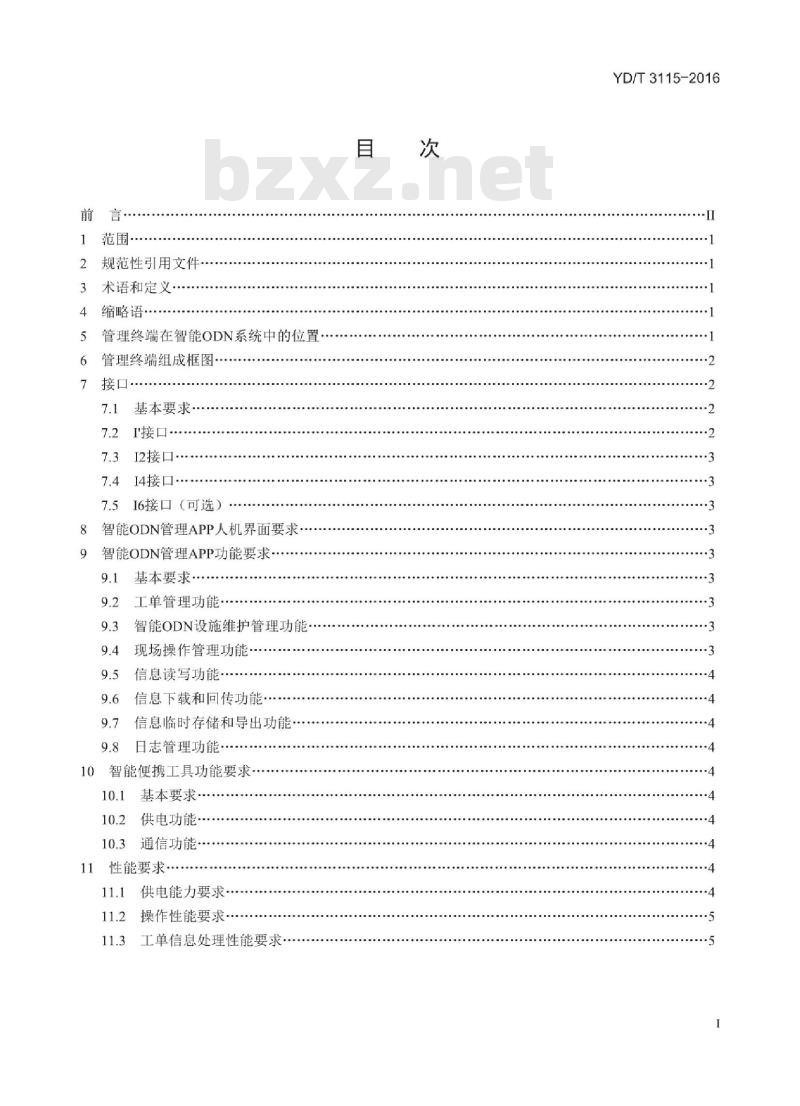

管理终端在智能ODN系统中的位置管理终端组成框图·
基本要求·
I接口
I2接口
7.414接口·
7.516接口（可选）
智能ODN管理APP人机界面要求·8
智能ODN管理APP功能要求
基本要求
工单管理功能
智能ODN设施维护管理功能·
现场操作管理功能·
信息读写功能
信息下载和回传功能·
信息临时存储和导出功能
日志管理功能
智能便携工具功能要求
基本要求·
供电功能·
通信功能·
11性能要求
供电能力要求·
操作性能要求
工单信息处理性能要求
YD/T3115-2016
YD/T3115-2016

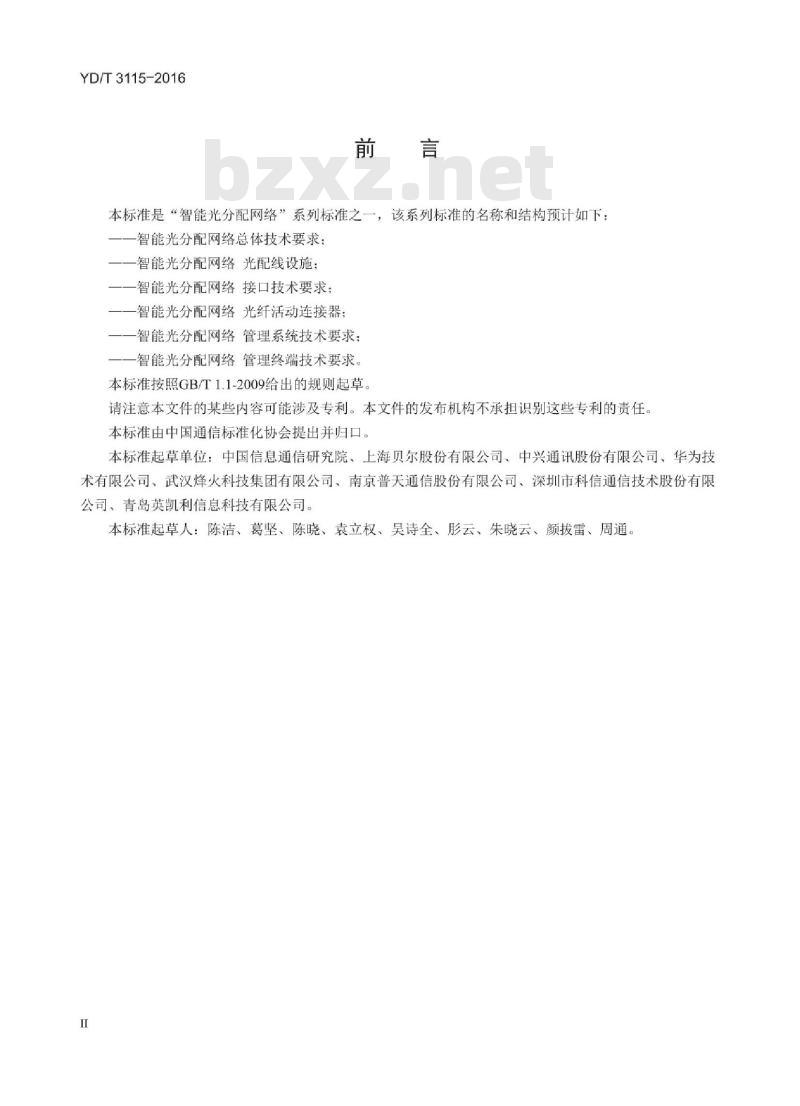

本标准是“智能光分配网络”系列标准之一，该系列标准的名称和结构预计如下：智能光分配网络总体技术要求：一智能光分配网络光配线设施：智能光分配网络接口技术要求；智能光分配网络光纤活动连接器：一智能光分配网络管理系统技术要求：-智能光分配网络管理终端技术要求。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、上海贝尔股份有限公司、中兴通讯股份有限公司、华为技术有限公司、武汉烽火科技集团有限公司、南京普天通信股份有限公司、深圳市科信通信技术股份有限公司、青岛英凯利信息科技有限公司。本标准起草人：陈洁、葛坚、陈晓、袁立权、吴诗全、云、朱晓云、颜拔雷、周通Ⅱ
HiiKAoNiKAca
1范围
智能光分配网络
管理终端技术要求
YD/T3115-2016

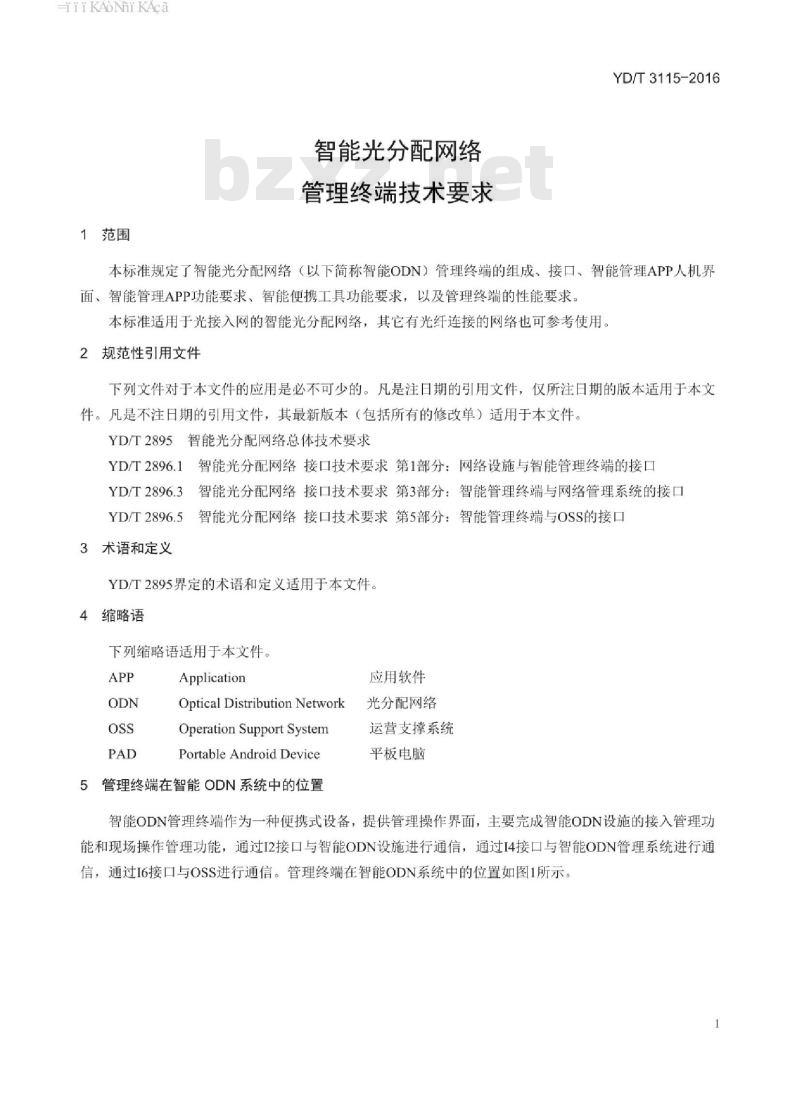

本标准规定了智能光分配网络（以下简称智能ODN）管理终端的组成、接口、智能管理APP人机界面、智能管理APP功能要求、智能便携工具功能要求，以及管理终端的性能要求。本标准适用于光接入网的智能光分配网络，其它有光纤连接的网络也可参考使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2895智能光分配网络总体技术要求YD/T2896.1智能光分配网络接口技术要求第1部分：网络设施与智能管理终端的接口YD/T2896.3智能光分配网络接口技术要求第3部分：智能管理终端与网络管理系统的接口YD/T2896.5智能光分配网络接口技术要求第5部分：智能管理终端与OSS的接口3术语和定义
YD/T2895界定的术语和定义适用于本文件。4缩略语
下列缩略语适用于本文件。免费标准下载网bzxz
Application
OpticalDistributionNetwork
OperationSupportSystem
PortableAndroidDevice
5管理终端在智能ODN系统中的位置应用软件
光分配网络
运营支撑系统
平板电脑

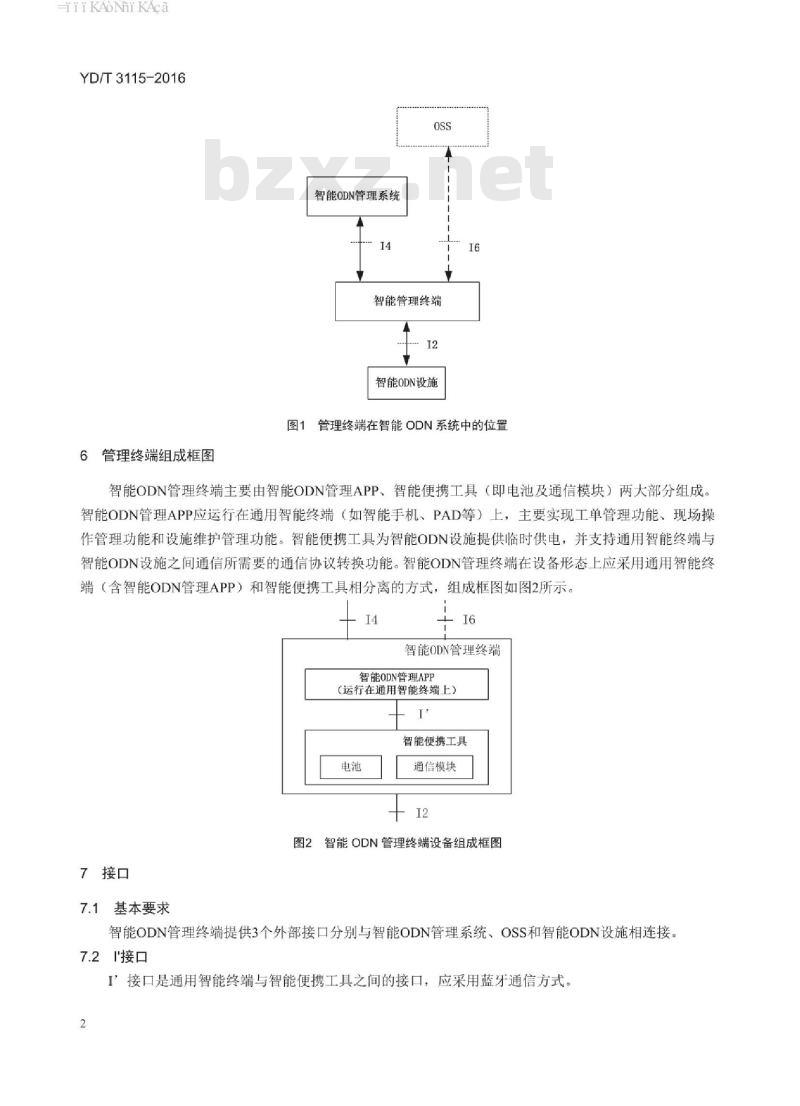

智能ODN管理终端作为一种便携式设备，提供管理操作界面，主要完成智能ODN设施的接入管理功能和现场操作管理功能，通过I2接口与智能ODN设施进行通信，通过I4接口与智能ODN管理系统进行通信，通过I6接口与OSS进行通信。管理终端在智能ODN系统中的位置如图1所示1
iiKAoNiKAca
YD/T3115-2016
6管理终端组成框图
智能ODN管理系统
智能管理终端
智能ODN设施
图1管理终端在智能ODN系统中的位置智能ODN管理终端主要由智能ODN管理APP、智能便携工具（即电池及通信模块）两大部分组成。智能ODN管理APP应运行在通用智能终端（如智能手机、PAD等）上，主要实现工单管理功能、现场操作管理功能和设施维护管理功能。智能便携工具为智能ODN设施提供临时供电，并支持通用智能终端与智能ODN设施之间通信所需要的通信协议转换功能。智能ODN管理终端在设备形态上应采用通用智能终端（含智能ODN管理APP）和智能便携工具相分离的方式，组成框图如图2所示。14
智能ODN管理终端
智能ODN管理APP
(运行在通用智能终端上）
智能便携工具
通信模块
图2智能ODN管理终端设备组成框图7接口
7.1基本要求
智能ODN管理终端提供3个外部接口分别与智能ODN管理系统、OSS和智能ODN设施相连接。7.21接口
I”接口是通用智能终端与智能便携工具之间的接口，应采用蓝牙通信方式，TiiKAoNiKAca
7.312接口
智能ODN管理终端与智能ODN设施之间的I2接口应符合YD/T2896.1的规定。7.414接口
智能ODN管理终端与智能ODN管理系统之间的I4接口应符合YD/T2896.3的规定7.516接口（可选）
智能ODN管理终端与OSS之间的I6接口应符合YD/T2896.5的规定。8智能ODN管理APP人机界面要求
智能ODN管理APP人机界面要求如下：a）应能提供友好的中文人机界面：b）应能提供操作人员登录界面，通过用户名和密码认证的方式接入系统：c）应能完整显示工单信息：
d）应能正确显示工单执行进度：e）应能显示APP软件版本及升级提示：f）可选提供可充电电池的容量指示及告警。9智能ODN管理APP功能要求
9.1基本要求
YD/T3115-2016
智能ODN管理APP主要完成工单管理、智能ODN设施维护管理、现场操作指引、信息读写/下载/回传/临时存储/导出和日志管理等功能。智能ODN管理APP与智能ODN设施之间的信息交互（如操作指令、资源信息等）需通过智能便携工具进行转发。在APP未连接智能便携工具或智能便携工具未连接智能ODN设施的情况下，APP可选通过智能ODN管理系统与智能ODN设施实现信息交互。9.2工单管理功能
智能ODN管理APP应支持以下工单管理功能：从智能ODN管理系统获取工单信息；一工单信息的可视化显示：
—一工单提醒：
一一按不同状态对工单进行分类管理，方便查询：一工单处理结果回传。
智能ODN管理APP可选支持直接从OSS获取工单信息并将工单处理结果回传至OSS。9.3智能ODN设施维护管理功能
智能ODN管理APP应支持以下智能ODN设施维护管理功能：-对光纤资源进行巡检，采集实际光纤资源信息并返回智能ODN管理系统：一采集设施、盘（板卡）、端口信息：一智能ODN设施软件升级。
智能ODN管理APP可选从智能ODN管理系统下载光纤连接信息来辅助快速定位光纤连接故障。9.4现场操作管理功能
HiiKAoNiKAca
YD/T3115-2016
智能ODN管理APP应支持以下现场操作管理功能：控制端口定位指引：
一一提供友好的界面来指引用户操作：一一现场操作结果自动校验，并给出异常操作提示信息9.5信息读写功能
智能ODN管理APP应支持通过智能ODN设施读取电子标签信息，读取的信息经解析后可显示在APP中供操作人员使用。
智能ODN管理APP还应支持读取智能ODN设施全局、盘（板卡）、端口等状态信息，以及设施全局、盘（板卡）、端口等告警信息。智能ODN管理APP应支持在受控状态下通过智能ODN设施写入电子标签信息。9.6信息下载和回传功能
智能ODN管理APP可通过I4接口从智能ODN管理系统接收现场操作过程所需的各类信息，并支持将现场操作结果、智能ODN设施端口状态等信息回传至智能ODN管理系统。当支持I6接口时，智能ODN管理APP还可通过I6接口从OSS接收现场操作过程所需的各类信息，并将现场操作结果、智能ODN设施端口状态等信息通过I6接口回传至OSS。9.7信息临时存储和导出功能
智能ODN管理APP在现场操作过程中从智能ODN管理系统下载，从智能ODN设施采集或现场操作人员录入的信息应能临时存储在终端内部，并应支持通过I4接口批量导出到智能ODN管理系统中，9.8日志管理功能
智能ODN管理APP应记录所有用户操作，包括用户名、操作时间、操作类型和操作对象等，并应支持采用自动方式将操作日志上传到智能ODN管理系统，可选支持人工方式上传。10智能便携工具功能要求
10.1基本要求
智能ODN管理终端中的智能便携工具主要完成供电功能和通信功能。10.2供电功能
智能便携工具应内置充电电池，并通过RJ45接头的RS485接口为智能ODN设施提供所需的电力。智能便携工具应提供充电电池的实时电量指示及低电量提示，可选支持将电池信息传送到智能ODN管理APP上。
10.3通信功能
智能便携工具应能提供智能ODN管理APP与智能ODN设施之间的信息（如操作指令、资源信息等）转发通道。
11性能要求
11.1供电能力要求
智能便携工具通过I2接口向智能ODN设施供电时，应满足以下要求a）智能便携工具最大输出功率应不小于8W：b）对于端口数不大于576的智能ODN设施，智能便携工具持续供电时间宜不小于4h：4
TiiKAoNiKAca
YD/T3115-2016
c）当智能便携工具中的充电电池经过400次充放电后，持续供电时间宜不小于3h。11.2操作性能要求
智能ODN管理APP的操作性能应满足以下要求：a）工单下载完毕后，打开一个不大于250kB工单所需时间应不大于2s；b）身份验证时间应不超过5s（不含链路建立时间）11.3工单信息处理性能要求
智能ODN管理APP处理工单信息的性能应满足以下要求：a）工单记录不超过300条时，工单列表的查询时间应≤3s；b）工单文件不超过250kB时，每条工单的回单时间应≤3s5
