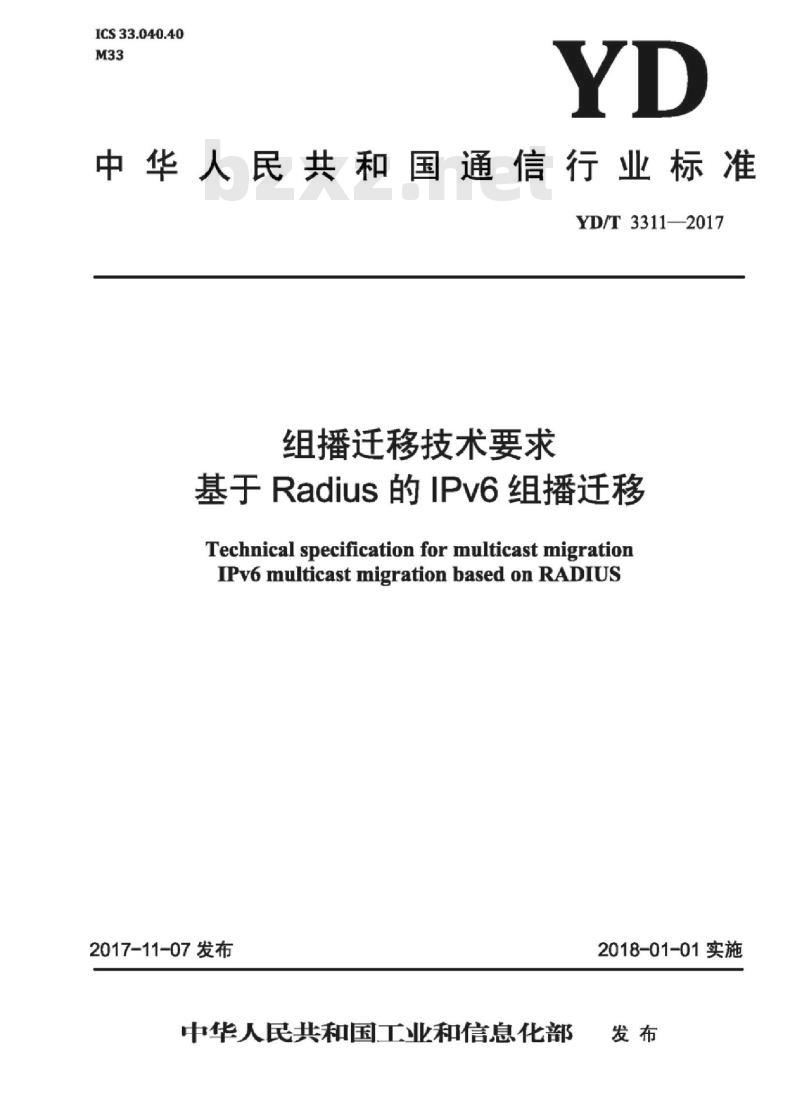

ICS33.040.40
中华人民共和国通信行业标准
YD/T3311—2017
组播迁移技术要求
基于Radius的IPv6组播迁移
Technical specification for multicast migrationIPv6 multicast migration based on RADIUS2017-11-07发布
中华人民共和国工业和信息化部2018-01-01实施

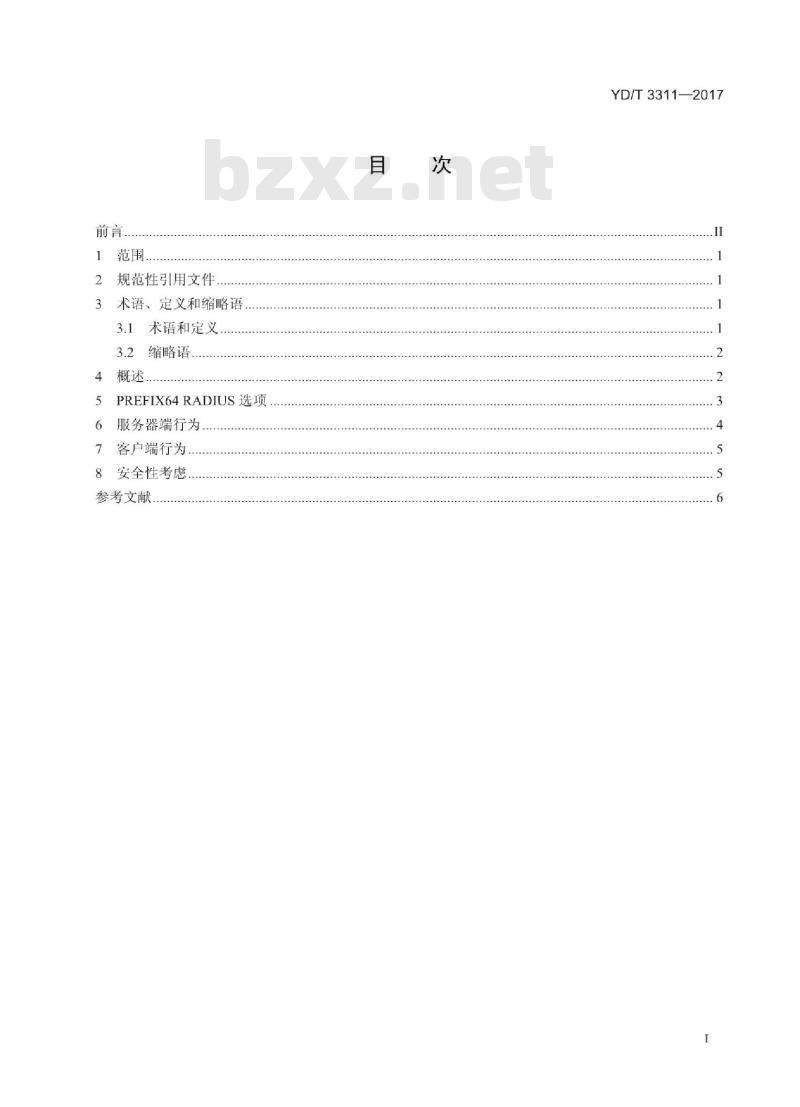

1范围，
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语..
PREFIX64RADIUS选项
服务器端行为
客户端行为.
8安全性考虑.．
参考文献，
YD/T3311—2017
YD/T3311—2017

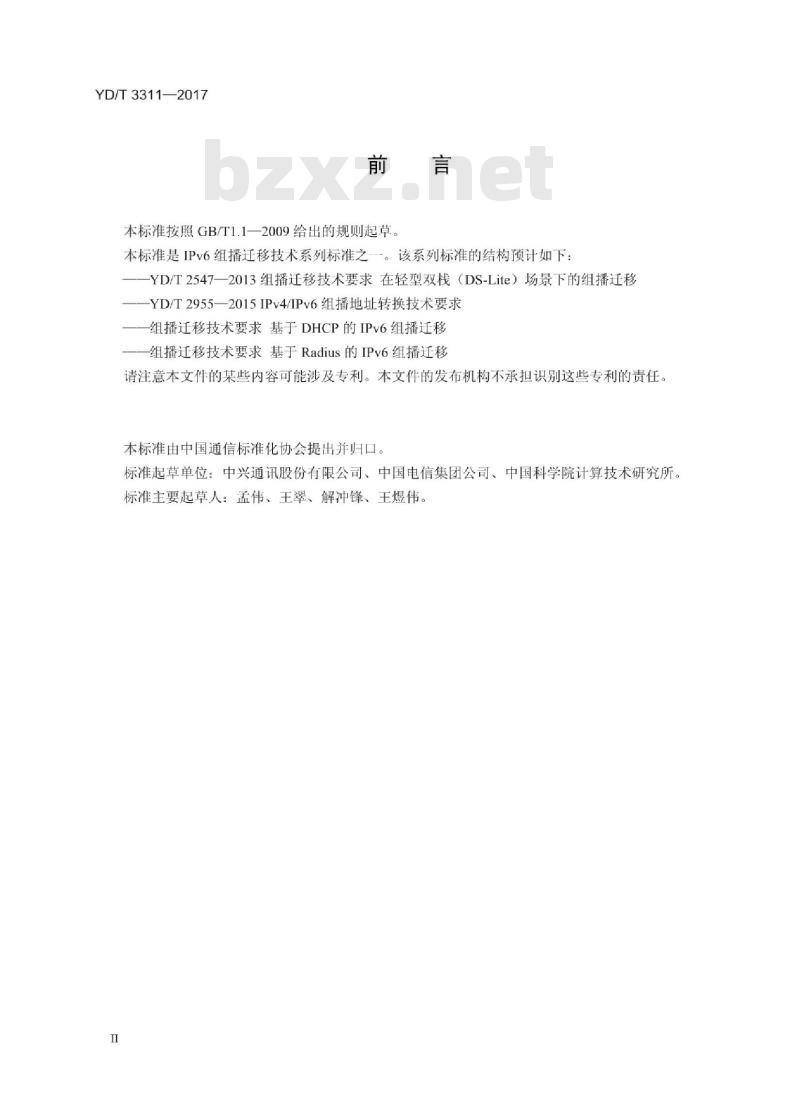

本标准按照GB/T1.1一2009给出的规则起草本标准是IPv6组播迁移技术系列标准之一。该系列标准的结构预计如下：-YD/T2547一2013组播迁移技术要求在轻型双栈（DS-Lite）场景下的组播迁移——YD/T2955—2015IPv4/IPv6组播地址转换技术要求一组播迁移技术要求基于DHCP的IPv6组播迁移一组播迁移技术要求基于Radius的IPv6组播迁移请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。标准起草单位：中兴通讯股份有限公司、中国电信集团公司、中国科学院计算技术研究所。标准主要起草人：孟伟、王翠、解冲锋、王煜伟。Ⅱ

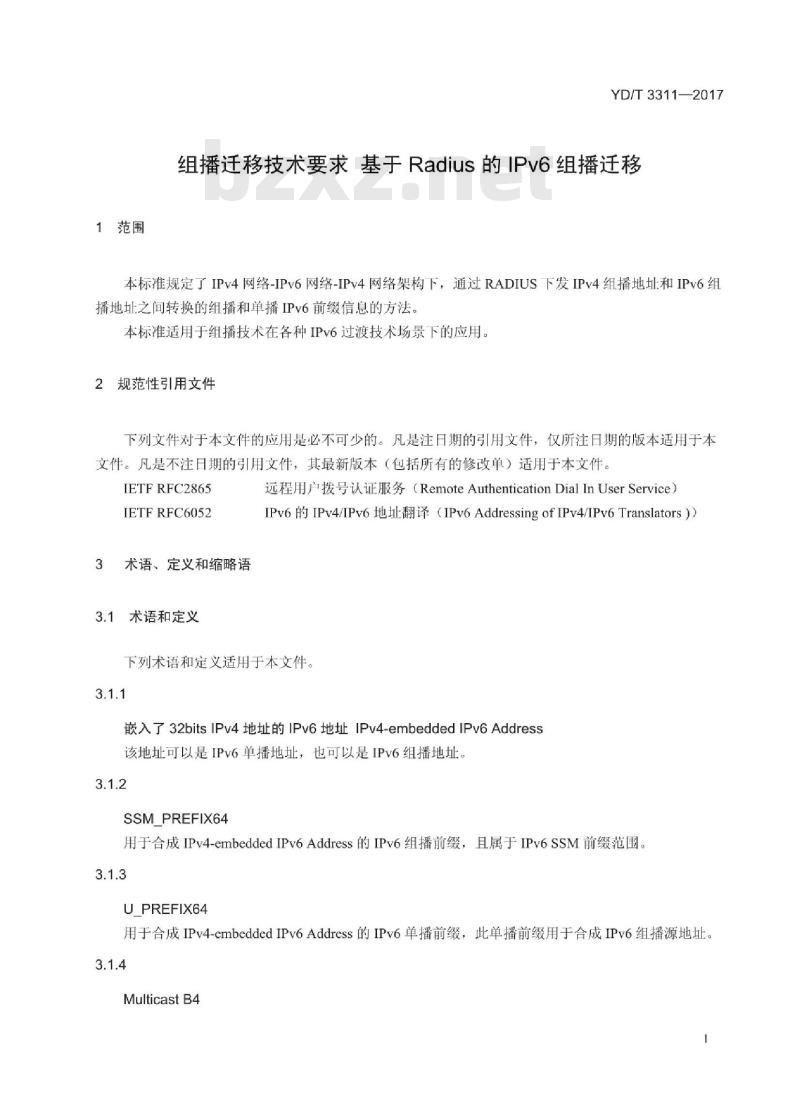

1范围
YD/T3311—2017
组播迁移技术要求基于Radius的IPv6组播迁移本标准规定了IPv4网络-IPv6网络-IPv4网络架构下，通过RADIUS下发IPv4组播地址和IPv6组播地址之间转换的组播和单播IPv6前缀信息的方法。本标准适用于组播技术在各种IPv6过渡技术场景下的应用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IETFRFC2865
IETFRFC6052
3术语、定义和缩略语
3.1术语和定义
远程用户拨号认证服务（RemoteAuthenticationDialInUserService）IPv6的IPv4/IPv6地址翻译（IPv6AddressingofIPv4/IPv6Translators））下列术语和定义适用于本文件。3.1.1
嵌入了32bitsIPv4地址的IPv6地址IPv4-embeddedIPv6Address该地址可以是IPv6单播地址，也可以是IPv6组播地址。3.1.2
SSMPREFIX64
用于合成IPv4-embeddedIPv6Address的IPv6组播前缀，且属于IPv6SSM前缀范围。3.1.3
U PREFIX64
用于合成IPv4-embeddedIPv6Address的IPv6单播前缀，此单播前缀用于合成IPv6组播源地址。3.1.4
MulticastB4
YD/T3311—2017
一种支持IGMP-MLD互翻译的功能实体；能够将IGMP信息翻译成MLD消息发送给MDL查询器，同时也可以解封装IPv4-in-IPv6组播报文。3.1.5
选项请求选项OPTION_ORO
用于标识客户端想要从服务器端请求的选项列表信息。3.1.6
DHCP4o6
DHCPv4overDHCPv6,DHCPv4叠加到DHCPv6的一种技术，实现DHCPv4作为选项携带在DHCPv6报文，实现DHCPv4报文的传送。3.2缩略语
下列缩略语适用于本文件。
DHCPv6
DS-Lite
RADIUS
4概述
任意源组播
IPv6动态主机配置协议
轻型双栈
端口和地址映射
远程用户拨号认证服务
指定源组播
Any-Source Multicast
Dynamic Host Configuration Protocol for IPv6Dual-Stack Lite
MappingofAddress andPort
Remote Authentication Dial In User ServiceSpecific-Source Multicast
应用场景如图1所示，IPv4用户需要穿越IPv6网络实现和IPv4网络的组播业务互访。IPv4用户
B4设备7
服务器
IPv6接入网
图1应用场景示意
Pv4互联网
当IPv4组播报文到达IPv4网络和IPv6网络的边缘设备上时，需要使用IPv6组播前缀和IPv6单播前缀翻译该IPv4网络的组播报文到IPv6网络：反之，当IPv6组播报文到达IPv4网络和IPv6网络的边缘设备上时，需要使用IPv6组播前缀和IPv6单播前缀翻译该IPv6网络的组播报文到IPv4网络。2
YD/T3311—2017
本标准针对上述场景，可通过扩展DHCPv6选项，实现IPv6组播迁移场景下，IPv6组播前缀和IPv6单播前缀的下发：也可通过RADIUS选项，实现IPv6组播迁移场景下，IPv6组播前缀和IPv6单播前缀的下发。
基于RADIUS的IPv6组播迁移技术和基于DHCP的IPv6组播迁移技术如图2所示。4
DHCPv6Solicit
DHCPu6 Aduertis
(DHCPv6OPTIONV6_PREFIX64)
DHCPv6 Re quest
DHCPv6 Reply
(DHCPv6 OPTION_ V6_PREFIX64 )DHCPv6bZxz.net
Access-Request
Server
-Access-Accept
(Multicast-Prefixes-64)
RADIUS
图2组播迁移在DHCPv6和RADIUS的流程本标准适用于DS-Lite场景下的组播迁移，适用于无状态A+P场景下的组播迁移，适用于MAP场景下的组播迁移，以及其它各种过渡技术下的组播迁移。5PREFIX64RADIUS选项
选项OPTIONV6PREFIX64，如图3所示。传输IPv6组播前缀和IPv6单播前缀给客户端设备（比如，mB4），用户客户端设备将接收到的IPv4报文中IPv4地址合成IPv4-embeddedIPv6地址；反之，也将接收到的IPv6报文中IPv4-embeddedIPv6地址翻译成IPv4地址。具体格式如下。0123456789012345
Length
+++-+++
ASM_PREFIX64(variable)
ssm-length
SSM_PREFIX64(variable)
Iunicast-lengthl
U_PREFIX64 (variable)
图3PREFIX64RADIUS选项格式
YD/T3311—2017
在图3中：
Type：分配的类型值，建议为145；Length：PREFIX64选项的长度；ASM-Length：ASM_PREFIX64的前缀长度；ASMPREFIX64：用于ASM模式下，合成IPv4-embeddedIPv6组播地址的IPv6组播前缀；该前缀应属于ASM地址范围；该前缀的长度可变：该前缀可能是/96；ssm-length：SSMPREFIX64的前缀长度；SSM_PREFIX64：用于SSM模式下，合成IPv4-embeddedIPv6组播地址的IPv6组播前缀；该前缀应属于SSM地址范围；该前缀的长度可变；该前缀可能是/96：unicast-length：U_PREFLX64的前缀长度；UPREFIX64：用于合成IPv4-embeddedIPv6单播源地址的IPv6单播前缀；该前缀的长度可变6服务器端行为
服务器端遵循RFC2865所约定的服务器端行为，具体包括。·AAA作为服务器端，NAS作为客户端。AAA下发该选项时，应携带U_PREFIX64前缀和一个ASM_PREFIX64前缀或一个SSMPREFIX64前缀。·当配置下发了ASMPREFIX64前缀或/和SSMPREFIX64前缀时，前缀长度应是/96。·服务器端可以同时下发配置ASMPREFIX64前缀和SSMPREFIX64前缀，具体依据实际部署情况而定。如果ASM模式和SSM都支持，ASMPREFIX64前缀和SSMPREFIX64前缀应都下发配置；如果仅SSM模式支持，SSMPREFIX64前缀和UPREFIX64前缀应都下发配置。·如果NAS可以识别相关的PREFIX64参数，而AAA不能识别，则AAA需要忽略相关的选项。·基于用户参数或相关的策略，AAA可以返回ASMPREFIX64或SSMPREFIX64给NAS。当AAA返回SSMPREFIX64时，应也返回UPREFIX64。7客户端行为
客户端遵循IETFRFC2865所约定的客户端行为，具体包括。，如果需要获取PREFIX64的内容，该选项可以用在Access-Request报文中，作为对AAA的一个提示。例如，如果NAS预配置了PREFIX64的内容，表明NAS需要这样的配置。那么AAA可以尝试分配所需的配置，也可以忽略预配置，重新配置新的参数。·NAS可以配置ASM_PREFIX64和SSM_PREFIX64，或其中之一。·如果NAS没有收到相关的前缀选项，那么NAS将使用预配置的参数。4
安全性考虑
YD/T3311—2017
IETFRFC2865和IETFRFC6052中详细说明了RADIUS协议本身和IPv6地址翻译过程中所能遇到的威胁，具体说明参见RFC2865和RFC6052的内容。但是这些考虑不在本标准的讨论范围内5
YD/T3311—2017
参考文献
[1】YD/T2547一2013组播迁移技术要求在轻型双栈（DS-Lite）场景下的组播迁移[2]YD/T2955—2015IPv4/IPv6组播地址转换技术要求[3] draft-ietf-softwire-multicast-12https://tools.ietf.org/wg/softwire/draft-ietf-softwire-dslite-multicast/draft-ietf-softwire-multicast-prefix-option-1l[4]
https:/tools.ietf.org/wg/softwire/draft-ietf-softwire-multicast-prefix-option/6
