【YD通讯标准】 数据中心预制模块总体技术要求

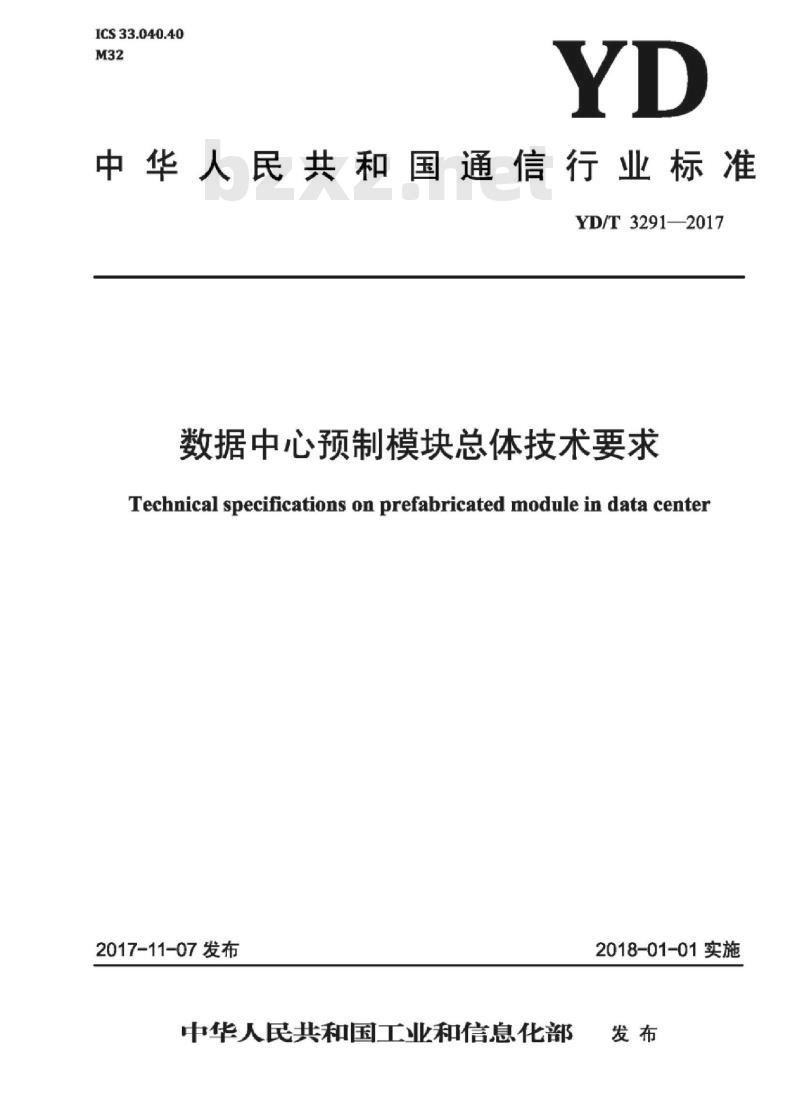

ICS33.040.40
中华人民共和国通信行业标准
YD/T3291—2017
数据中心预制模块总体技术要求Technical specifications on prefabricated module in data center2017-11-07发布
中华人民共和国工业和信息化部2018-01-01实施

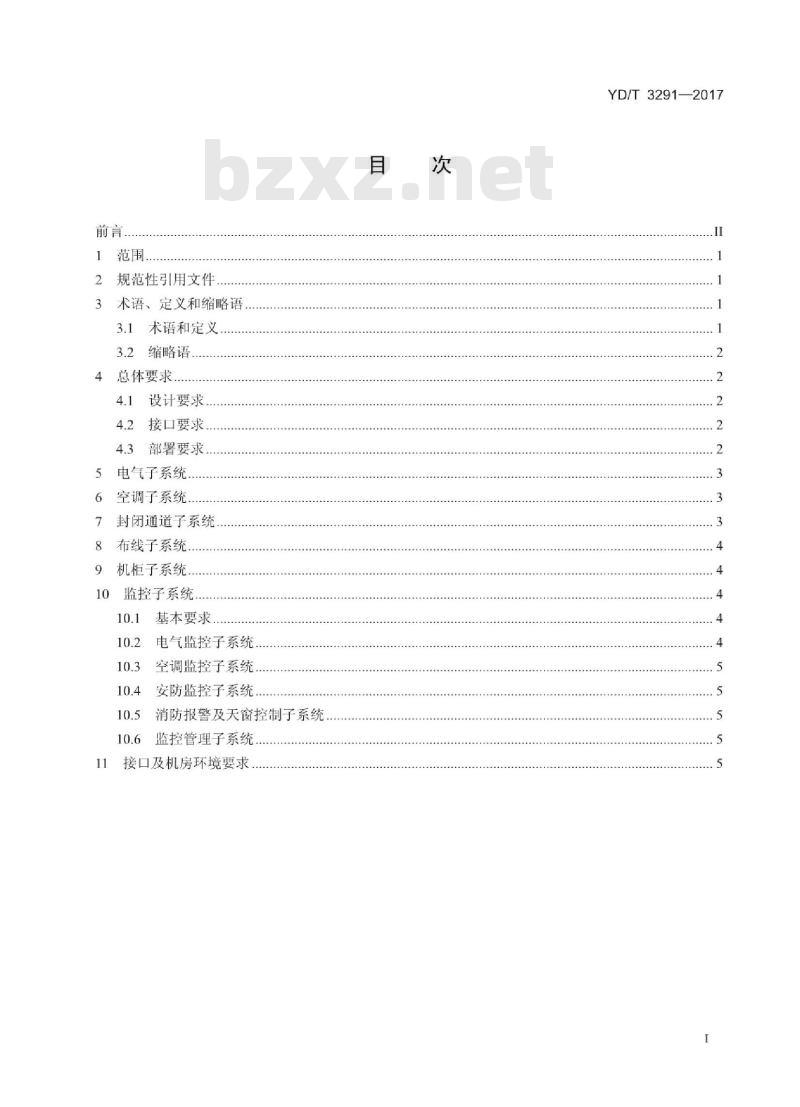

1范围。
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语.
4总体要求.
4.1设计要求
4.2接口要求.
4.3部署要求
5电气子系统.
6空调子系统..
7封闭通道子系统
8布线子系统.
机柜子系统..
10监控子系统
10.1基本要求
电气监控子系统.
10.3空调监控子系统
10.4安防监控子系统
10.5消防报警及天窗控制子系统10.6监控管理子系统
11接口及机房环境要求
YD/T3291—2017
YD/T3291—2017

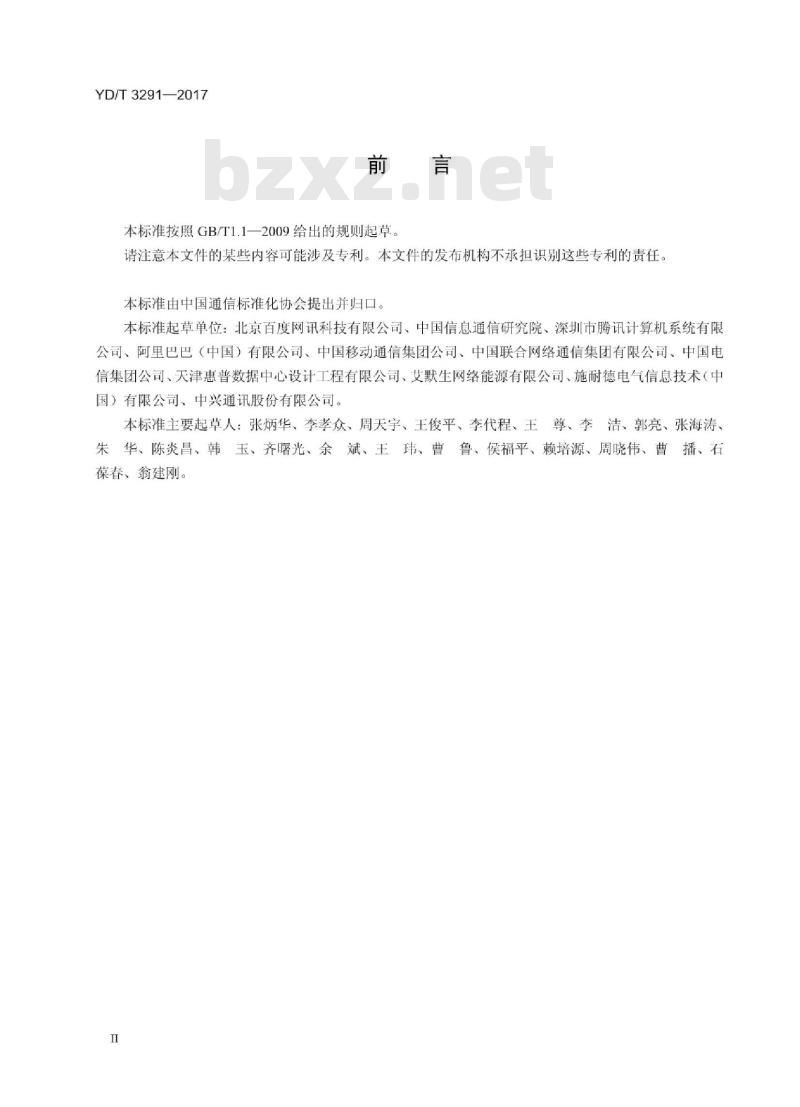

本标准按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：北京百度网讯科技有限公司、中国信息通信研究院、深圳市腾讯计算机系统有限公司、阿里巴巴（中国）有限公司、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、天津惠普数据中心设计工程有限公司、艾默生网络能源有限公司、施耐德电气信息技术（中国）有限公司、中兴通讯股份有限公司。本标准主要起草人：张炳华、李孝众、周天宇、王俊平、李代程、王尊、李洁、郭亮、张海涛、朱华、陈炎昌、韩玉、齐曙光、余斌、王、玮、曹鲁、侯福平、赖培源、周晓伟、曹播、石春、翁建刚。

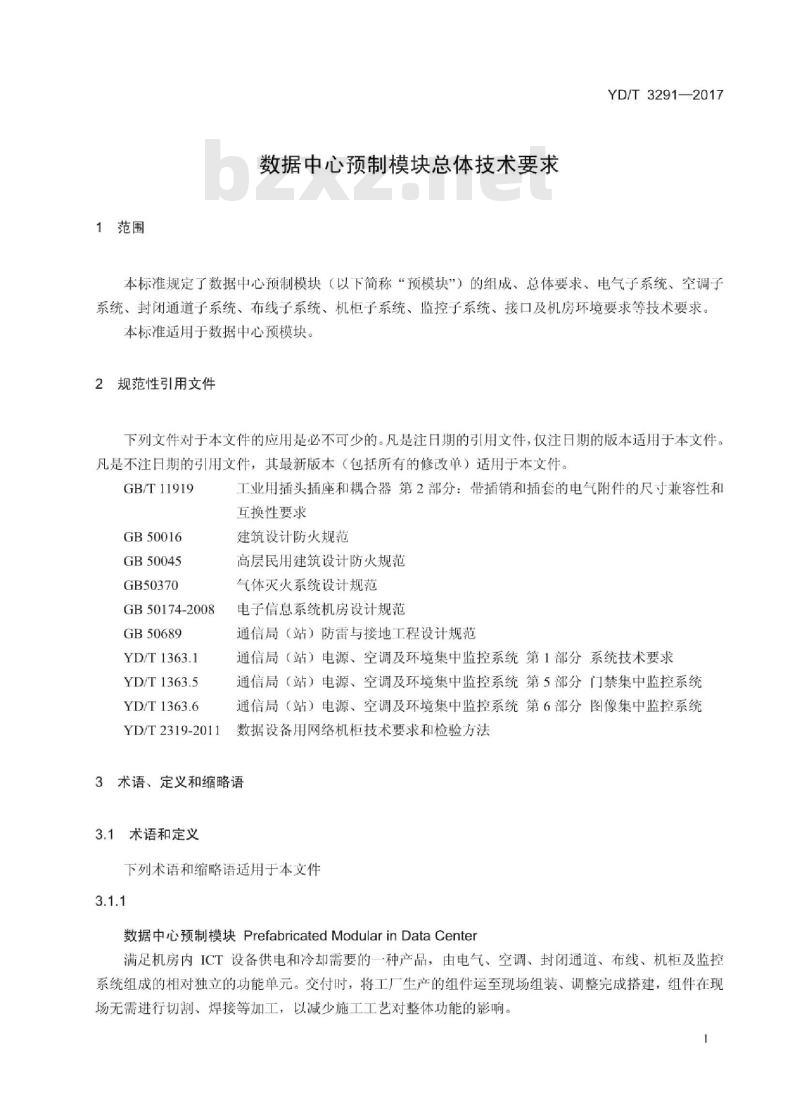

1范围
数据中心预制模块总体技术要求YD/T3291—2017
本标准规定了数据中心预制模块（以下简称“预模块”）的组成、总体要求、电气子系统、空调子系统、封闭通道子系统、布线子系统、机柜子系统、监控子系统、接口及机房环境要求等技术要求。本标准适用于数据中心预模块。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T11919
GB50016
GB50045
GB50370
GB50174-2008
GB50689
YD/T 1363.1
YD/T 1363.5
YD/T1363.6
工业用插头插座和耦合器第2部分：带插销和插套的电气附件的尺寸兼容性和互换性要求
建筑设计防火规范
高层民用建筑设计防火规范
气体灭火系统设计规范
电子信息系统机房设计规范
通信局（站）防雷与接地工程设计规范通信局（站）电源、空调及环境集中监控系统第1部分系统技术要求通信局（站）电源、空调及环境集中监控系统第5部分门禁集中监控系统通信局（站）电源、空调及环境集中监控系统第6部分图像集中监控系统YD/T2319-2011
数据设备用网络机柜技术要求和检验方法3术语、定义和缩略语
3.1术语和定义
下列术语和缩略语适用于本文件3.1.1
数据中心预制模块PrefabricatedModularinDataCenter满足机房内ICT设备供电和冷却需要的一种产品，由电气、空调、封闭通道、布线、机柜及监控系统组成的相对独立的功能单元。交付时，将工厂生产的组件运至现场组装、调整完成搭建，组件在现场无需进行切割、焊接等加工，以减少施工工艺对整体功能的影响。YD/T3291—2017

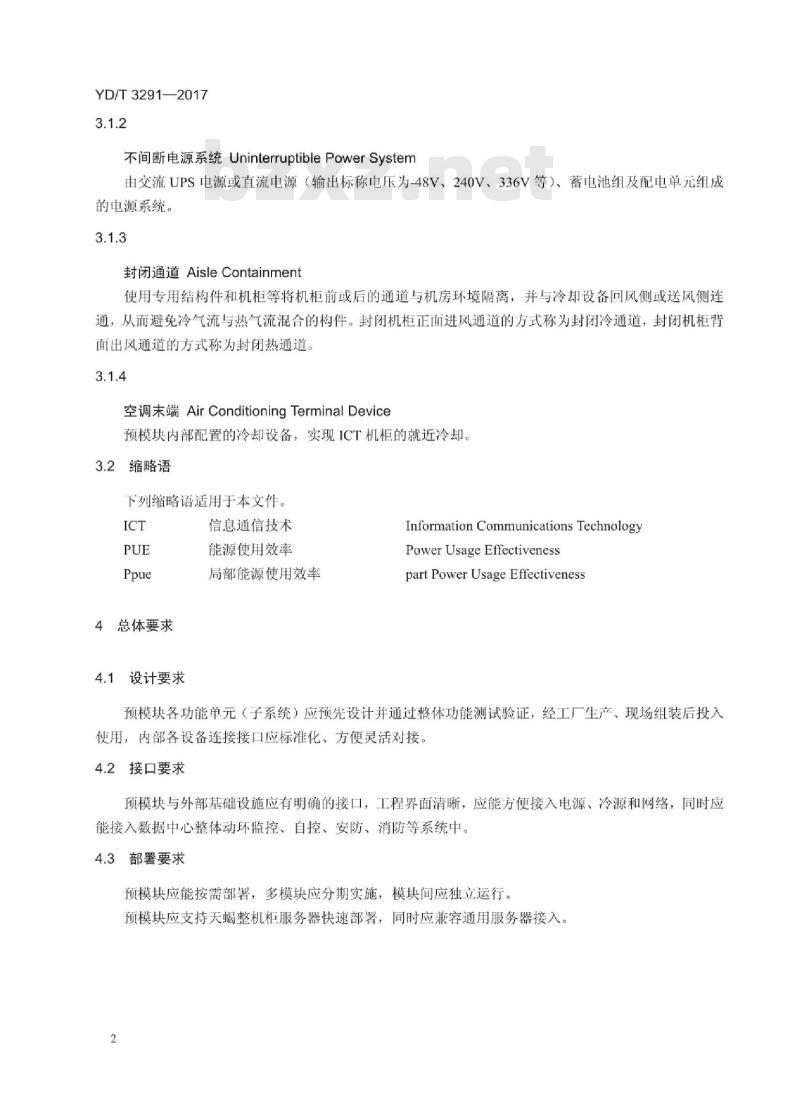

不间断电源系统UninterruptiblePowerSystem由交流UPS电源或直流电源（输出标称电压为-48V、240V、336V等）、蓄电池组及配电单元组成的电源系统。
封闭通道AisleContainment
使用专用结构件和机柜等将机柜前或后的通道与机房环境隔离，并与冷却设备回风侧或送风侧连通，从而避免冷气流与热气流混合的构件。封闭机柜正面进风通道的方式称为封闭冷通道，封闭机柜背面出风通道的方式称为封闭热通道。3.1.4
空调末端AirConditioningTerminalDevice预模块内部配置的冷却设备，实现ICT机柜的就近冷却。3.2缩略语
下列缩略语适用于本文件。
总体要求
4.1设计要求
信息通信技术
能源使用效率
局部能源使用效率
Information Communications TechnologyPowerUsageEffectiveness
part PowerUsageEffectiveness预模块各功能单元（子系统）应预先设计并通过整体功能测试验证，经工厂生产、现场组装后投入使用，内部各设备连接接口应标准化、方便灵活对接。4.2接口要求
预模块与外部基础设施应有明确的接口，工程界面清晰，应能方便接入电源、冷源和网络，同时应能接入数据中心整体动环监控、自控、安防、消防等系统中。4.3部署要求
预模块应能按需部署，多模块应分期实施，模块间应独立运行。预模块应支持天蝎整机柜服务器快速部署，同时应兼容通用服务器接入。2
5电气子系统
YD/T3291—2017
预模块宜采用双路独立供电，互为备份。供电容量需考虑ICT设备、空调末端、不间断电源系统损耗及蓄电池充电功率（如配置）、照明等全部负荷。预模块配电可选择配电柜或母线，宜配置智能电量采集器及电涌保护器。电缆或母线应在柜顶上走线，ICT机柜与配电系统宜采用满足GB/T11919要求的工业用插头插座或耦合器连接预模块可选择内置或外配的不间断电源系统。若模块内集中配置蓄电池，宜设独立蓄电池柜（应有排氢措施），电池监测管理系统。不间断电源系统应具备低电压保护功能。预模块框架应设置等电位联结网，各机柜、电气及空调末端设备金属外壳，各类金属管道应进行等电位联结。等电位联结网应采用不小于25mm的铜导线与外部接地网络可靠连接预模块框架内应设计独立照明，宜采用LED光源，照度应满足GB50174-2008的8.2.1要求。预模块内宜配置检修用市电交流220V/10A三孔插座。6空调子系统
应根据预模块的冷负荷选择空调末端设备容量，宜为N+X穴余，其中N为必须配置的数量，X为完余的数量。
预模块应根据场地条件、应用场景等选择不同型式的空调末端设备、不同冷媒（如氟利昂、冷冻水等），不同的管路布置方式（如上走管、下走管）、不同气流组织方式（水平送风、上送风、下送风等）。预模块应根据需要配置分配器及控制阀组等。预模块内的空调末端设备应根据冷负荷合理布置，避免出现局部过热。预模块内应设置漏水检测装置，应能灵活将故障空调末端隔离出系统。预模块应具有冷凝水收集及应急排水方案。预模块布局应预留空调系统的维护操作空间，便于耗材更换及操作等。7封闭通道子系统
封闭通道宽度应结合运维、散热等条件确定，不宜小于1.2m。封闭通道组件的设计应考虑便于运输及现场搬运、减少现场组装工作量。封闭通道框架材料的机械强度应能承受全部荷载，并满足安装地抗震、耐腐蚀等要求，与地面固定处需做相应防水处理。
封闭通道组件宜采用独立框架结构搭建，与机柜及其他设备应能够实现解耦，接缝处应采用密封件或毛刷等进行密封处理，保证通道封闭效果良好。预模块封闭通道顶部宜采用可自动翻转的天窗，应与消防系统联动，翻转面积应满足消防要求。天窗宜采用透光、防火、防爆材料。若不设置翻转天窗，顶部应预留消防灭火喷头接口，不用时密封处理。封闭通道两端宜采用钢制门和设观察窗。门内宽度不应小于1m，高度不应小于2.2m，宜配置门禁3
YD/T3291—2017
系统。
若采用天蝎整机柜，封闭通道应具备整机柜安装的定位、并柜、密封等条件。预模块内部通道地面应平整，不宜设置横梁或凹沟。封闭通道顶部应预留监控摄像头、温湿度传感器、烟感、温感等器件的安装位置。8布线子系统
预模块应在机柜顶部框架预制独立的强电、弱电及光纤线缆桥架，走线架之间应预留足够的维护及散热空间。
配电柜顶部应预留电缆的进、出口。弱电柜（如配置）顶部预留弱电、通信及光纤进、出口。进、出线口应预留足够的空间，过线孔边缘钣金应做保护处理，避免割伤电缆。过线孔附近应设计线缆固定装置
9机柜子系统
预模块内通用ICT机柜外形尺寸应满足YD/T2319一2011的5.3.1规定：天蝎整机柜外形尺寸高度宜为2100mm、2300mm、2500mm，宽度宜为600mm，深度宜为1200mm；其它功能机柜外形尺寸宜与通用ICT机柜或天蝎整机柜保持一致。预模块内的机柜高度宜保持一致。预模块内若设置电池柜、不间断电源柜，需考虑散热及通风措施。预模块内的机柜应采用正面进风、背后出风方式。10监控子系统
10.1基本要求
监控子系统包括但不仅限于电气监控子系统、空调监控子系统、安防监控子系统、消防报警及天窗控制子系统、监控管理子系统
预模块监控子系统应采用统一接口上传信息预模块监控子系统应能够自动检测各监控模块故障、传感器故障以及各智能设备与监控系统之间、各监控子系统之间的通讯是否正常，一且发现通讯故障（包括系统本身的硬件故障），系统应能在本地发出报警信息，并上传至上一级监控系统。10.2电气监控子系统
电气监控系统用于监控预模块内部的全部电气设备，形成统一输出信号给预模块监控管理子系统或其他上层平台。
电气监控对象包括但不仅限于：配电柜、配电母线、不间断电源系统及蓄电池（如配置）监控内容4
YD/T3291—2017wwW.bzxz.Net
包括：总输入功率及电量、ICT设备功率及电量，并据此进行pPUE计算：如果预模块内配置蓄电池，宜做单体内阻或电导监测。电气监控内容还应满足YD/T1363.1的相关规定，10.3空调监控子系统
空调监控系统用于监控预模块内的空调设备及环境参数，形成统一输出信号给预模块监控管理子系统或其他上层平台。
空调监控对象包括但不仅限于：空调设备如列间空调、顶置冷却盘管，服务器背板冷盘管等以及环境参数，监控内容包括：送、回风温湿度，供、回水温度、设备启停状态、风机状态、水阀状态、压缩机状态、滤网状态及各类报警：并且可以控制水阀开度、风机启停、风机转速、设备启停等。暖通监控内容还应满足YD/T1363.1的相关规定，10.4安防监控子系统
安防监控系统包括视频监控和门禁管理系统。视频监控系统要求：通道内部应配置摄像头，根据运维管理模式，摄像头信号可以接入机房整体安防系统，也可以接入预模块监控管理子系统。视频监控系统还应满足YD/T1363.5的规定。门禁管理系统要求：根据运维管理模式，通道门可配置门禁，机柜门可配置锁具。门禁信号可以接入大楼整体安防系统，也可以接入预模块监控管理子系统。门禁管理系统还应满足YD/T1363.6的规定。10.5消防报警及天窗控制子系统预模块应根据机房整体消防系统合理考虑内部消防配置预模块内宜安装极早期烟雾探测报警系统，应在封闭通道内安装独立的烟感、温感探测器预模块可以根据内部消防报警系统信号控制天窗翻转，也可以接受机房整体消防系统信号控制天窗翻转。
天窗翻转状态信号可以接入电气或空调监控子系统，也可以接入预模块监控管理子系统。10.6监控管理子系统
预模块可以根据需要配置监控管理系统，包含一套软件系统和控制屏。软件系统的显示语言应为中文，且宜支持其他语言定制更换。软件功能包括但不仅限于：预模块内电气和空调设备及环境信息管理、系统参数配置、故障信息管理、性能分析和统计、安全管理、能源管理等。预模块监控管理子系统应具备开放的标准接口，可以将单个预模块的数据上传至上层的多个平台，上层平台包括但不仅限于数据中心楼宇自控平台、数据中心电气监控平台、数据中心动环监控平台、数据中心基础设施管理平台等。
11接口及机房环境要求
预模块应安装运行在机房内，与外部电源、冷源、上端动环监控（或者电气监控和暖通监控），安防、消防系统有明确的接口。
YD/T3291—2017
预模块配置电源进线开关，外部可以引入市电、UPS交流或直流电源。预模块外部若采用集中冷源，预模块应配置总冷源管道接口。预模块配置统一的电气监控、空调监控、安防及消防接口。机房应根据预模块位置，规划强电及弱电桥架、冷源管道路由与预模块接驳，供电电缆、弱电电缆光纤通过桥架铺设到相应位置，应预留合适的长度，便于预模块就位后接入。机房楼板承重应满足预模块安装要求。机房不应设置架高地板，运输通道应无障碍通行。机房消防应满足GB50016、GB50045、GB50370及GB50174规范及当地管理规定的要求6
