【YD通讯标准】 TD-SCDMA/WCDMA 高速上行分组接入(HSUPA)网络运行管理指标

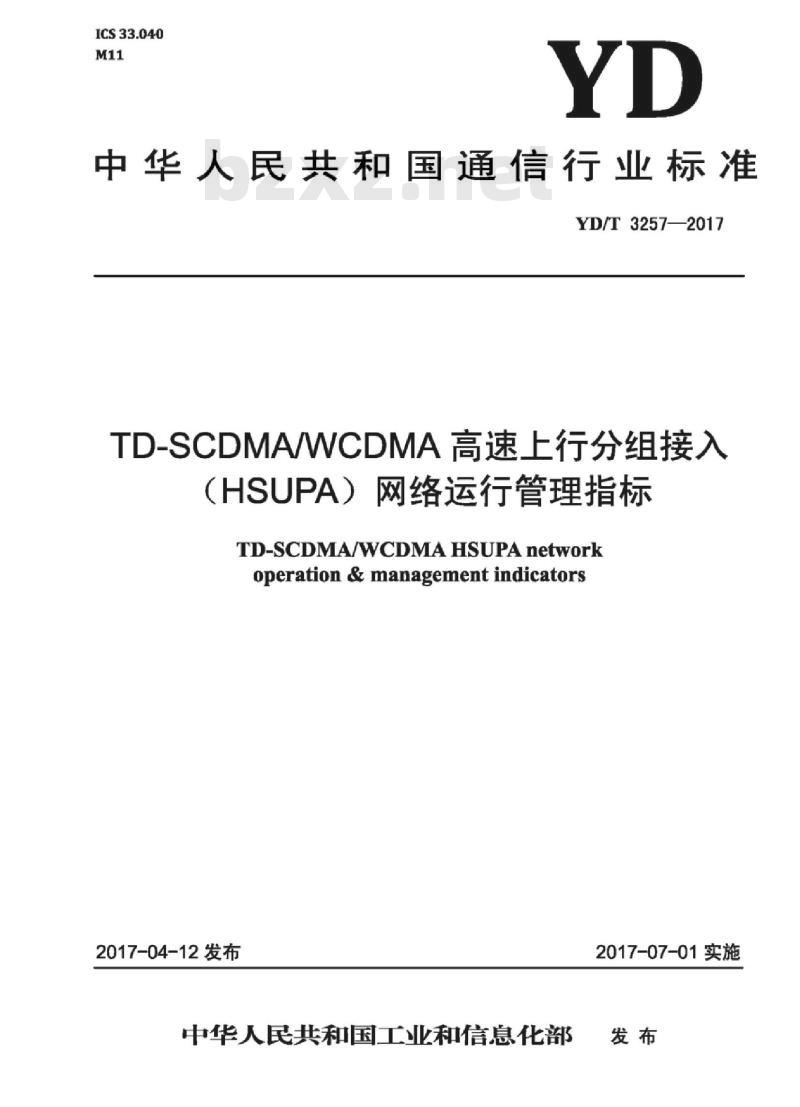

ICS33.040
中华人民共和国通信行业标准
YD/T3257—2017
TD-SCDMAWCDMA高速上行分组接入（HSUPA）网络运行管理指标
TD-SCDMA/WCDMAHSUPAnetwork
operation&management indicators2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

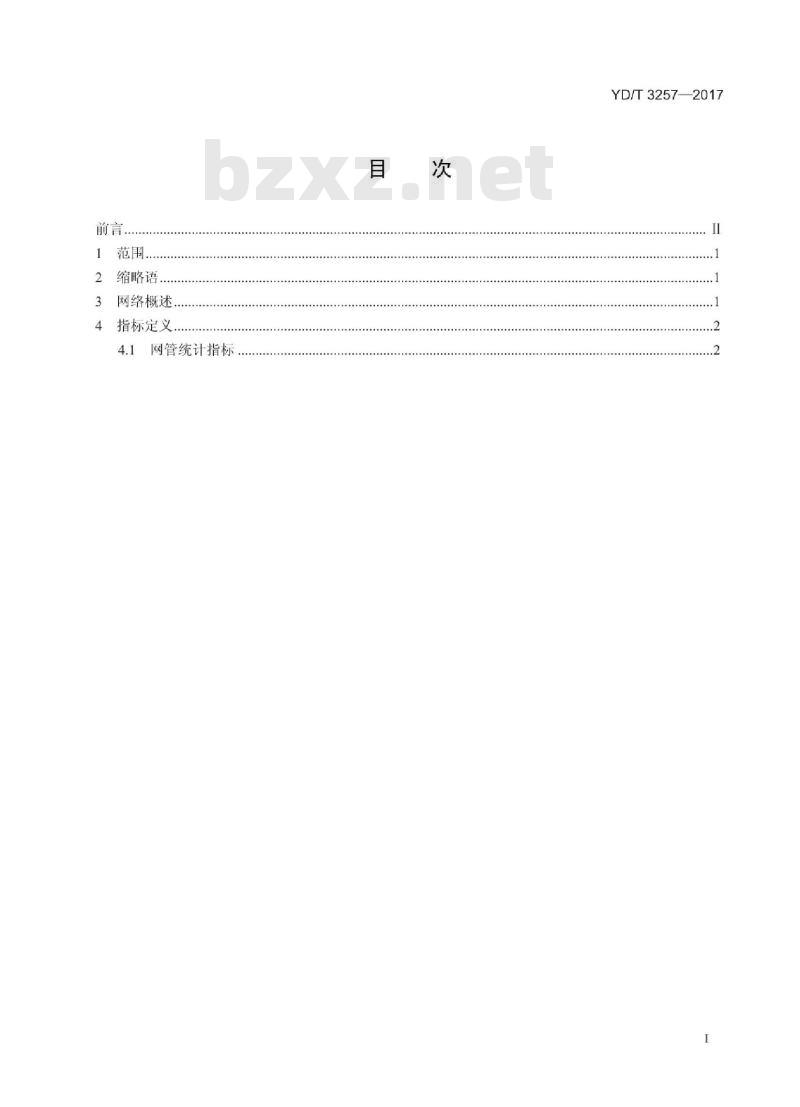

2缩略语..
3网络概述
指标定义，
4.1网管统计指标
........................
.......................
YD/T3257—2017
YD/T3257—2017

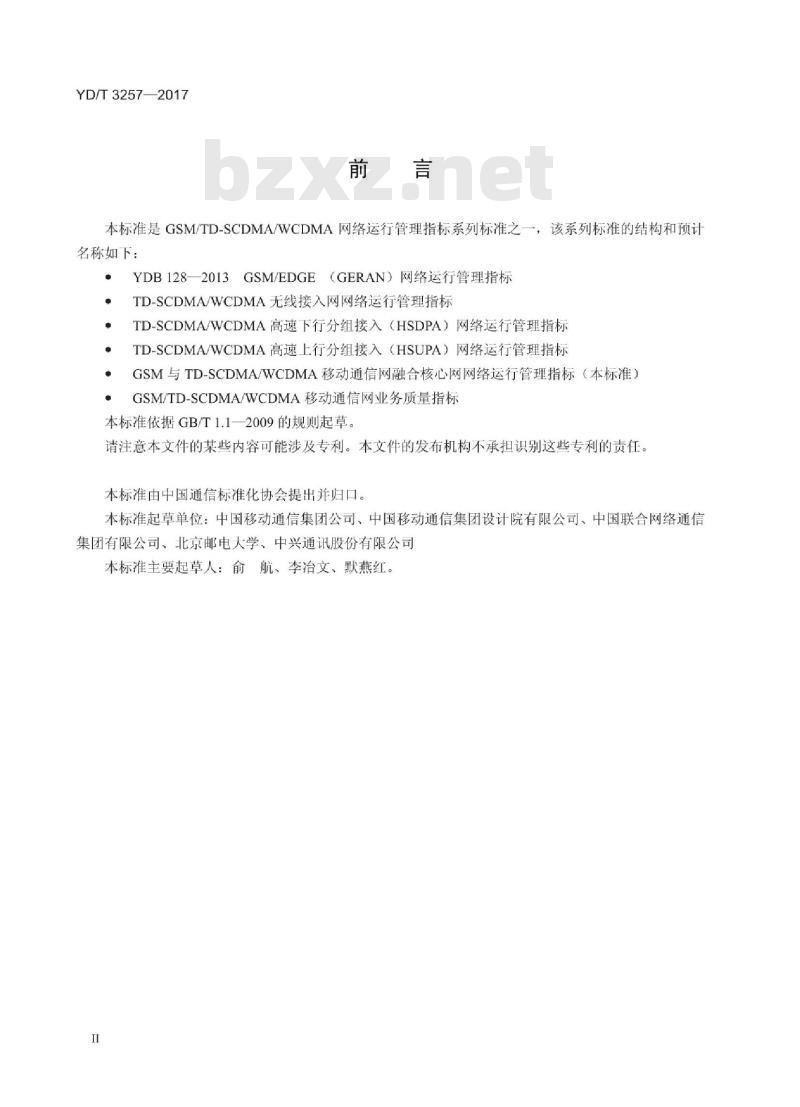

本标准是GSM/TD-SCDMA/WCDMA网络运行管理指标系列标准之一，该系列标准的结构和预计名称如下：
YDB128—2013GSM/EDGE（GERAN）网络运行管理指标TD-SCDMA/WCDMA无线接入网网络运行管理指标TD-SCDMA/WCDMA高速下行分组接入（HSDPA）网络运行管理指标TD-SCDMA/WCDMA高速上行分组接入（HSUPA）网络运行管理指标GSM与TD-SCDMA/WCDMA移动通信网融合核心网网络运行管理指标（本标准）GSM/TD-SCDMA/WCDMA移动通信网业务质量指标本标准依据GB/T1.1—2009的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司、中国联合网络通信集团有限公司、北京邮电大学、中兴通讯股份有限公司本标准主要起草人：俞航、李治文、默燕红。IWww.bzxZ.net

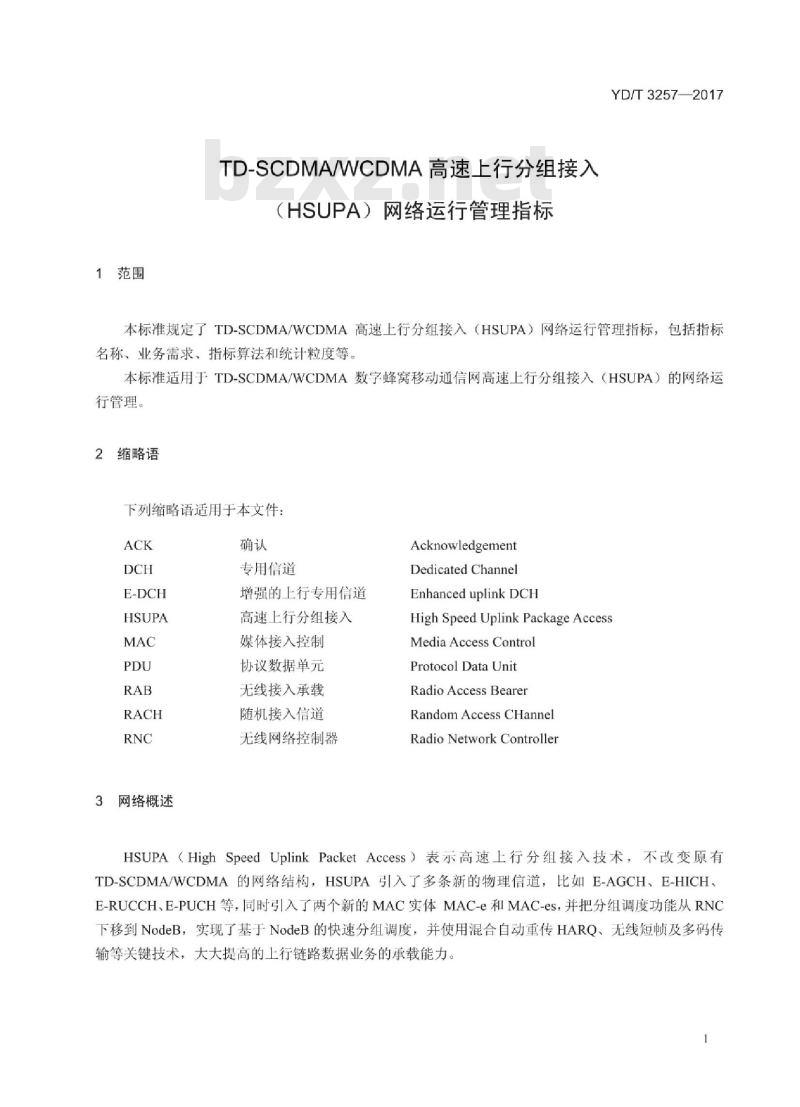

1范围
TD-SCDMAWCDMA高速上行分组接入（HSUPA）网络运行管理指标
YD/T3257-2017
本标准规定了TD-SCDMA/WCDMA高速上行分组接入（HSUPA）网络运行管理指标，包括指标名称、业务需求、指标算法和统计粒度等。本标准适用于TD-SCDMA/WCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）的网络运行管理。
2缩略语
下列缩略语适用于本文件：
3网络概述
专用信道
增强的上行专用信道
高速上行分组接入
媒体接入控制
协议数据单元
无线接入承载
随机接入信道
无线网络控制器
Acknowledgement
Dedicated Channel
Enhanced uplink DCH
HighSpeedUplinkPackageAccessMedia Access Control
Protocol Data Unit
Radio Access Bearer
Random Access CHannel
RadioNetworkController
HSUPA（HighSpeedUplinkPacketAccess）表示高速上行分组接入技术，不改变原有TD-SCDMA/WCDMA的网络结构，HSUPA引入了多条新的物理信道，比如E-AGCH、E-HICH、E-RUCCH、E-PUCH等，同时引入了两个新的MAC实体MAC-e和MAC-eS，并把分组调度功能从RNC下移到NodeB，实现了基于NodeB的快速分组调度，并使用混合自动重传HARQ、无线短帧及多码传输等关键技术，大大提高的上行链路数据业务的承载能力。YD/T3257—2017

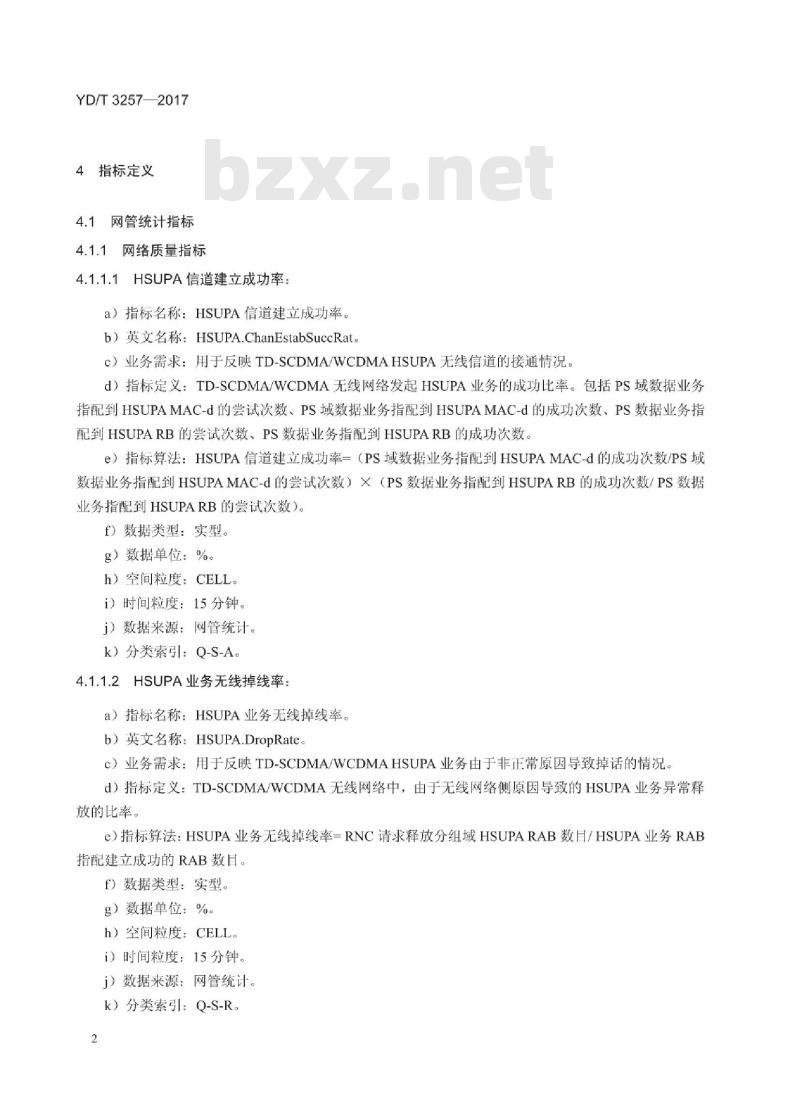

4指标定义
4.1网管统计指标
4.1.1网络质量指标
4.1.1.1HSUPA信道建立成功率：a）指标名称：HSUPA信道建立成功率。b）英文名称：HSUPA.ChanEstabSuccRat。c）业务需求：用于反映TD-SCDMA/WCDMAHSUPA无线信道的接通情况。d）指标定义：TD-SCDMA/WCDMA无线网络发起HSUPA业务的成功比率。包括PS域数据业务指配到HSUPAMAC-d的尝试次数、PS域数据业务指配到HSUPAMAC-d的成功次数、PS数据业务指配到HSUPARB的尝试次数、PS数据业务指配到HSUPARB的成功次数。e）指标算法：HSUPA信道建立成功率=（PS域数据业务指配到HSUPAMAC-d的成功次数/PS域数据业务指配到HSUPAMAC-d的尝试次数）X（PS数据业务指配到HSUPARB的成功次数/PS数据业务指配到HSUPARB的尝试次数）。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.1.1.2HSUPA业务无线掉线率：a）指标名称：HSUPA业务无线掉线率。b）英文名称：HSUPA.DropRate。c）业务需求：用于反映TD-SCDMA/WCDMAHSUPA业务由于非正常原因导致掉话的情况，d）指标定义：TD-SCDMA/WCDMA无线网络中，由于无线网络侧原因导致的HSUPA业务异常释放的比率。
e）指标算法：HSUPA业务无线掉线率=RNC请求释放分组域HSUPARAB数且/HSUPA业务RAB指配建立成功的RAB数目。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
4.1.1.3HSUPA信道转换成功率：a）指标名称：HSUPA信道转换成功率。b）英文名称：HSUPA.ChanTransRate。YD/T3257—2017
c）业务需求：用于反映TD-SCDMA/WCDMAE-DCH信道与其他信道的转换成功情况。d）指标定义：TD-SCDMA/WCDMA无线网络中，HSUPA共享信道与RACH、DCH之间的转换成功率，包括：E-DCH到DCH的转换尝试次数、E-DCH到DCH的转换成功次数、E-DCH到RACH的转换尝试次数、E-DCH到RACH的转换成功次数、DCH到E-DCH的转换尝试次数、DCH到E-DCH的转换成功次数、RACH到E-DCH的转换尝试次数、RACH到E-DCH的转换成功次数。e）指标算法：HSUPA信道转换成功率=（E-DCH到DCH的转换成功次数+E-DCH到RACH的转换成功次数+DCH到E-DCH的转换成功次数+RACH到E-DCH的转换成功次数）/E-DCH到DCH的转换尝试次数+E-DCH到RACH的转换尝试次数+DCH到E-DCH的转换尝试次数+RACH到E-DCH的转换尝试次数）。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
4.1.1.4HSUPA的PDU传输成功率：a）指标名称：HSUPA的PDU传输成功率。b）英文名称：HSUPA.PduTransRate。C）业务需求：用于反映TD-SCDMA/WCDMAE-DCH信道的传输质量d）指标定义：TD-SCDMA/WCDMA无线网络中，HSUPA信道中PDU的一次传输正确率。e）指标算法：HSUPA的PDU传输成功率=MAC-e层接收到证实（ACK）的成功传输PDU个数（不包括重传）/NodeB收到UE发送的所有MAC-ePDU的个数。其中：MAC-e层接收到证实（ACK）的成功传输PDU个数不包括重传。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
4.1.2网络UP容量指标
4.1.2.1HSA业务信道码资源利用率：a）指标名称：HSUPA业务信道码资源利用率3
YD/T3257—2017
b）英文名称：HSUPA.TrafChanUsageRatec）业务需求：用于反映TD-SCDMA/WCDMA的HSUPA业务信道码资源利用情况，以衡量业务信道的忙闲程度。
d）指标定义：TD-SCDMA/WCDMA无线网络中HSUPA业务信道码资源利用率。e）指标算法：HSUPA业务信道码资源利用率=-HSUPA业务信道占用BRU数（个）/HSUPA业务信道全部可用BRU数（个）。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S。
4.1.2.2HSUPA业务信道码道承载能力a）指标名称：HSUPA业务信道码道承载能力。b）英文名称：HSUPA.TrafChanBearCap。c）业务需求：用于反映TD-SCDMA/WCDMA的单位码资源的数据承载能力。d）指标定义：TD-SCDMA/WCDMA无线网络中HSUPA业务信道占用的单位BRU上承载的流量。e）指标算法：HSUPA业务信道码资源承载能力=HSUPA业务上行RLC层确认数据流量（MByte）*8（bit/Byte）*1024/忙时HSUPA业务信道占用BRU数（个）。f）数据类型：实型，
g）数据单位：kbit/BRU。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S
