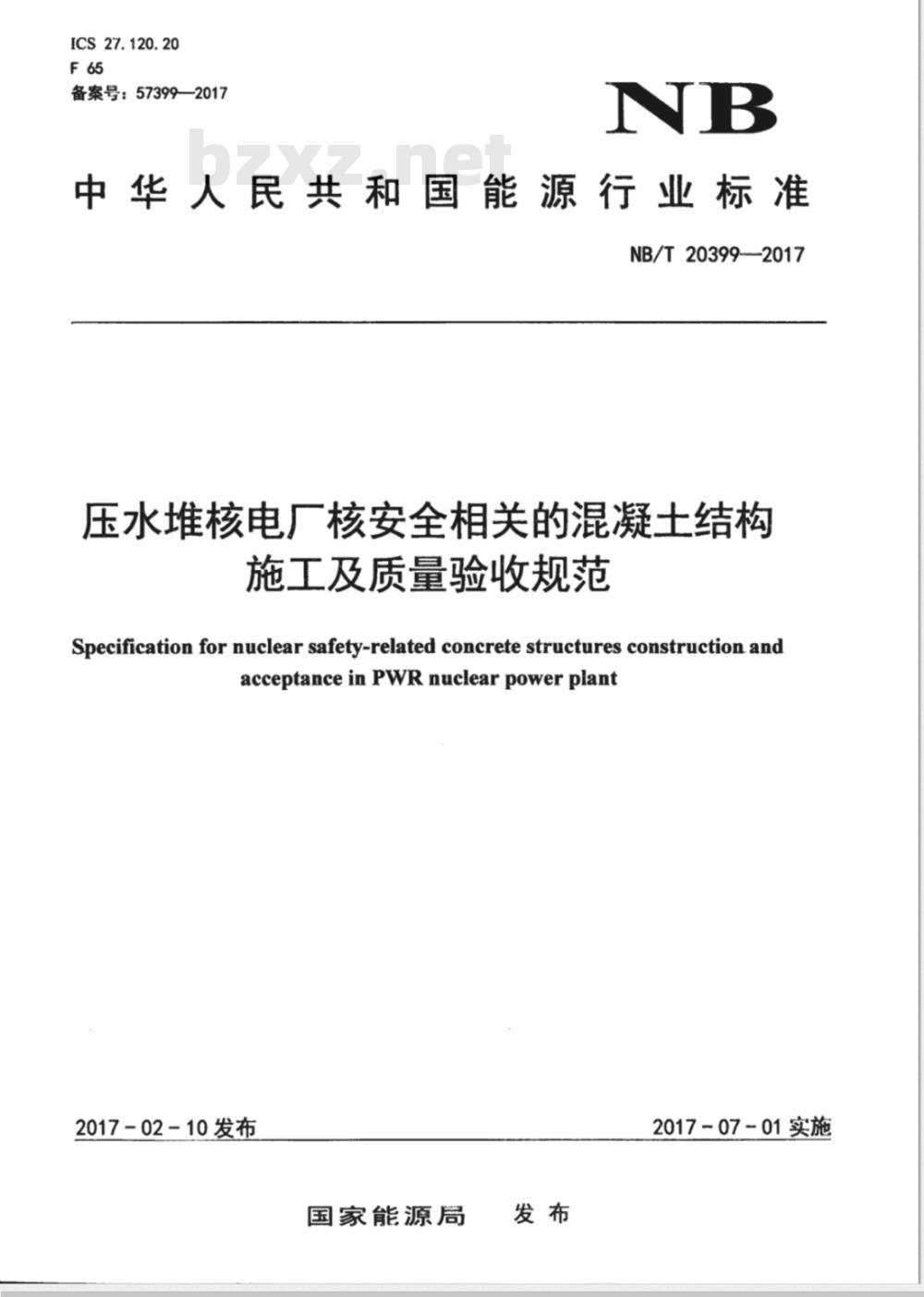

ICS27.120.20
备案号：57399—2017
中华人民共和国能源行业标准
NB/T20399-2017
压水堆核电厂核安全相关的混凝土结构施工及质量验收规范
Specification for nuclear safety-related concrete structures construction andacceptancein PWR nuclear power piant2017-02-10发布
国家能源局
2017-07-01实施

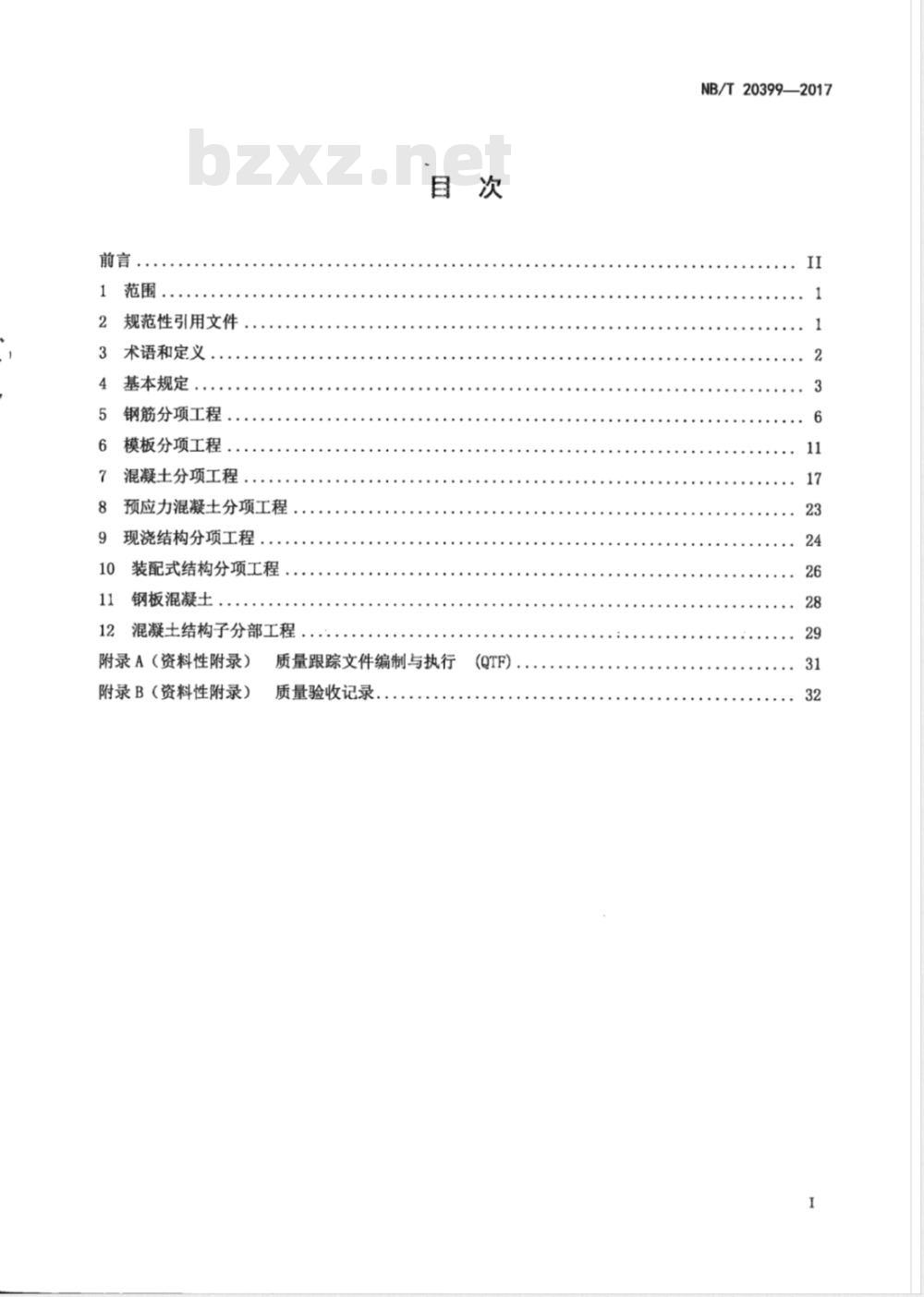

规范性引用文件，
术语和定义
基本规定
钢筋分项工程
模板分项工程
混凝土分项工程
预应力混凝土分项工程
现浇结构分项工程，
装配式结构分项工程
钢板混凝土
混凝土结构子分部工程
附录A（资料性附录）
附录B（资料性附录）
质量跟踪文件编制与执行
质量验收记录
NB/T20399—2017
NB/T20399--2017

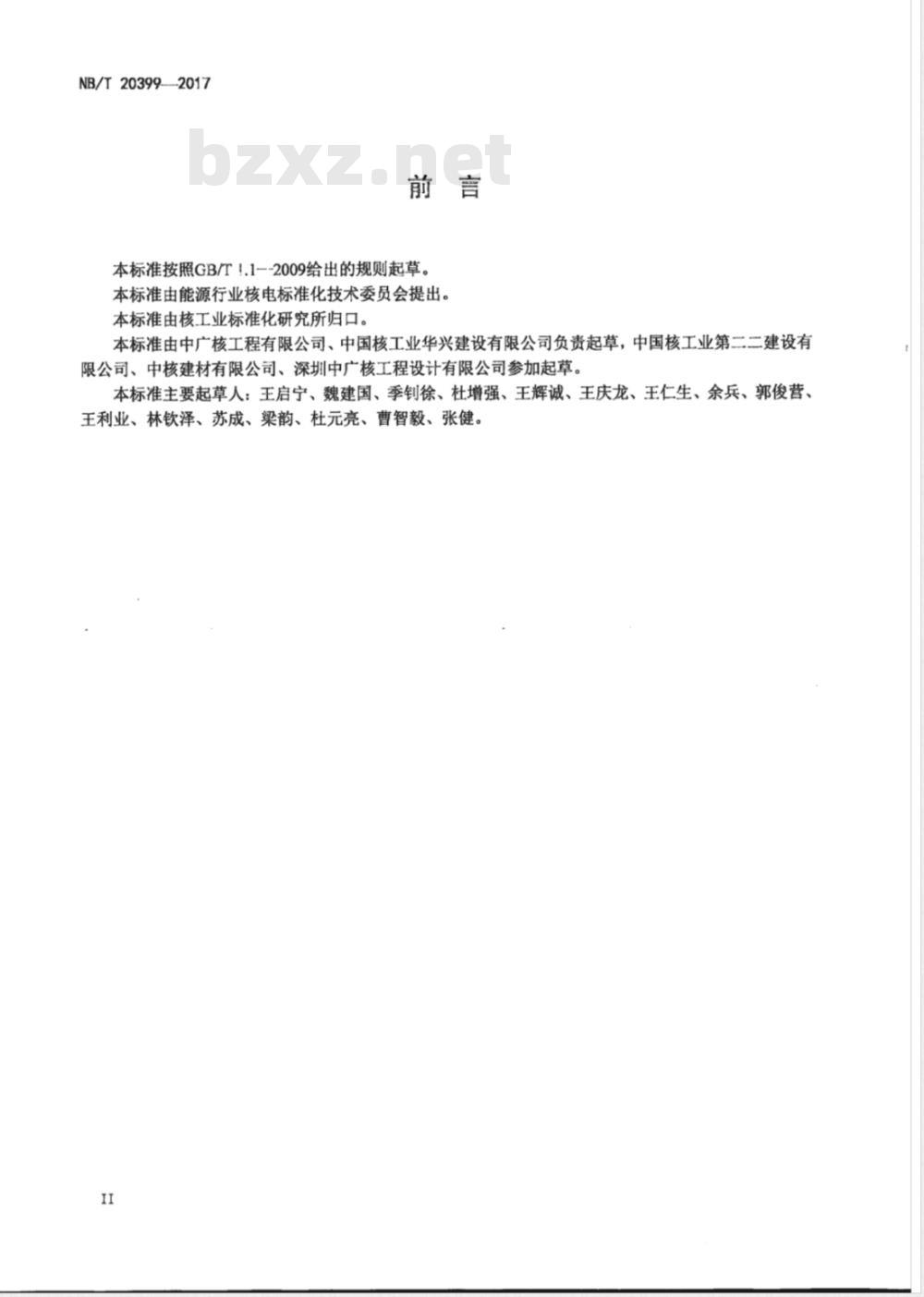

本标准按照GB/T！.1--2009给出的规则起草。本标准由能源行业核电标准化技术委员会提出。本标准由核工业标准化研究所归口。本标准由中广核工程有限公司、中国核工业华兴建设有限公司负责起草，中国核工业第二二建设有限公司、中核建材有限公司、深圳中广核工程设计有限公司参加起草。本标准主要起草人：王启宁、魏建国、季钊徐、杜增强、王辉诚、王庆龙、王仁生、余兵、郭俊营、王利业、林钦泽、苏成、梁韵、杜元亮、曹智毅、张健。II
NB/T20399—2017

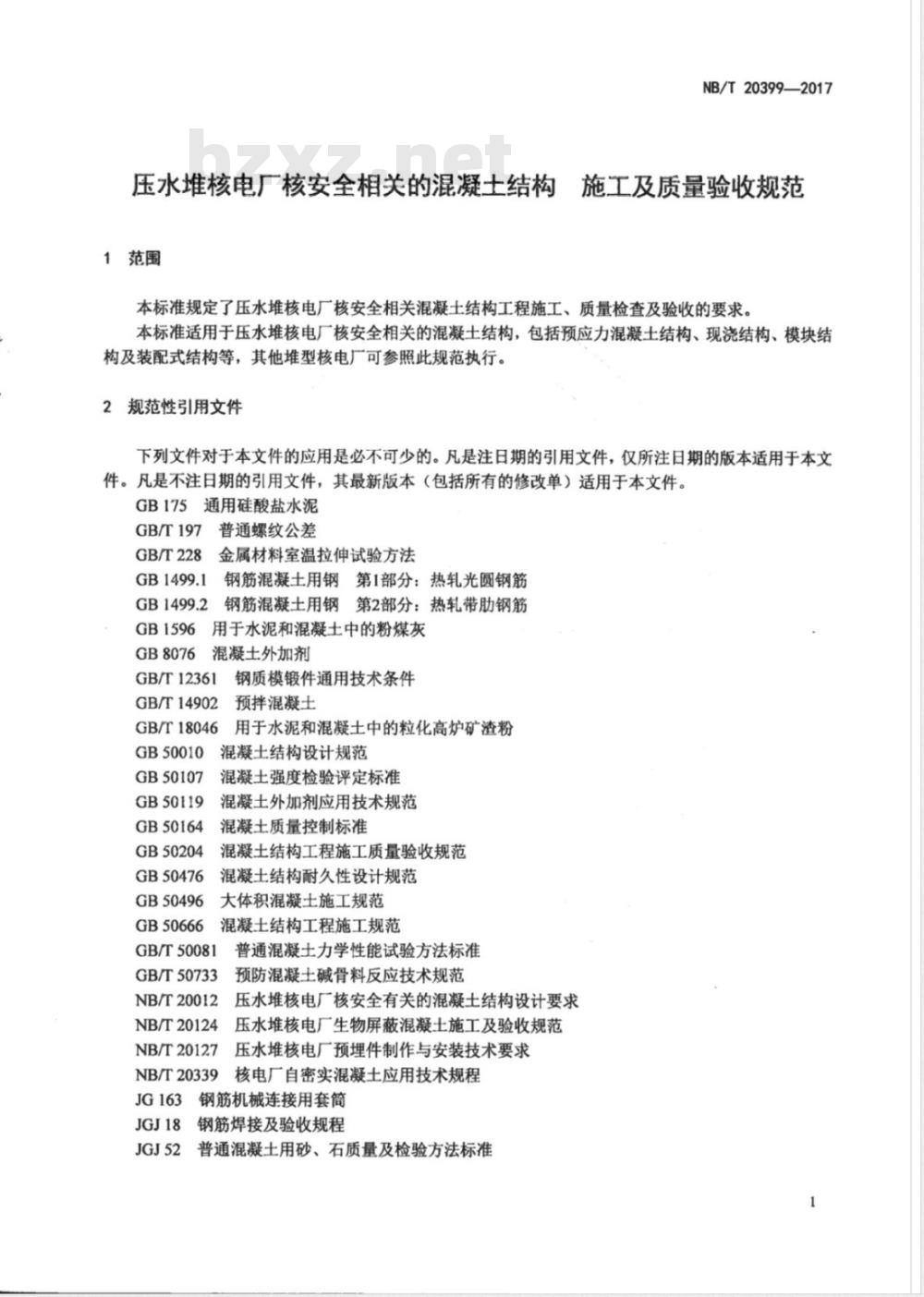

压水堆核电厂核安全相关的混凝士结构施工及质量验收规范1范围
本标准规定了压水堆核电厂核安全相关混凝土结构工程施工、质量检查及验收的要求。本标准适用于压水堆核电厂核安全相关的混凝土结构，包括预应力混凝土结构、现浇结构、模块结构及装配式结构等，其他堆型核电厂可参照此规范执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥
普通螺纹公差
GB/T197
GB/T228
GB1596
GB8076
金属材料室温拉伸试验方法
钢筋混凝土用钢第1部分：热轧光圆钢筋钢筋混凝土用钢第2部分：热轧带肋钢筋用于水泥和混凝土中的粉煤灰
混凝土外加剂
GB/T12361
GB/T14902
GB/T18046
GB50010
GB50107
GB50119
GB50164
GB50204
GB50476
GB50496
GB50666
GB/T50081
钢质模锻件通用技术条件
预拌混凝土
用于水泥和混凝土中的粒化高炉矿渣粉混凝土结构设计规范
混凝土强度检验评定标准
混凝土外加剂应用技术规范
混凝土质量控制标准
混凝土结构工程施工质量验收规范混凝土结构耐久性设计规范
大体积混凝土施工规范
混凝土结构工程施工规范
普通混凝土力学性能试验方法标准GB/T50733
NB/T20012
NB/T20124
NB/T20127
NB/T20339
预防混凝土碱骨料反应技术规范压水堆核电厂核安全有关的混凝土结构设计要求压水堆核电厂生物屏蔽混凝土施工及验收规范压水堆核电厂预埋件制作与安装技术要求核电厂自密实混凝土应用技术规程钢筋机械连接用套筒
钢筋焊接及验收规程
普通混凝土用砂、石质量及检验方法标准1
NB/T20399—2017
普通混凝土配合比设计规程
混凝土拌合用水标准
建筑工程冬期施工规程
JGJ104
JGJ107
钢筋机械连接通用技术规程
钢筋锚固板应用技术规程
JGJ256
3术语和定义
下列术语和定义适用于本文件。3.1
核安全nuclearsafety
对核设施、核活动、核材料和放射性物质采取必要和充分的监控、保护、预防和缓解等安全措施，防止由于任何技术原因、人为原因或自然灾害造成事故，并最大限度地减少事故情况下的放射性后果，从而保护工作人员、公众和环境免受不当的辐射危害。3.2
核安全等级nuclearsafetyclassification核设施的构筑物、系统和部件按其是否执行安全功能及该功能的重要性而划分的等级。凡执行安全功能的物项均属核安全级，不执行安全功能的则属非核安全级。3.3
物项item
材料、零件、部件、系统、建（构）筑物以及计算机软件的通称。3.4
质量控制qualitycontrol(QC)
为达质量要求所采取的作业技术和活动的总和。核电厂一般为三级质量控制，其中分为施工队（班组）级质量控制，施工单位项目部级质量控制，监理、建设管理单位或其授权代表级质量控制。3.5
精轧螺纹钢筋
screw-threadsteelbars
为一种热轧成带有不连续的外螺纹的直条钢筋，该钢筋在任意截面处，均可用带有匹配形状的内螺纹的连接器或锚具进行连接或锚固。3.6
牲混凝土sacrificialconcrete
在严重核事故中，能与堆芯熔融物相互作用，氧化堆芯熔融物的高放射性成分，降低堆芯熔融物的温度及减少安全壳内部压力的增加，防止反应堆堆芯熔融物穿透底板而造成严重核污染的混凝土。3.7
特殊预理件specialembeddedparts与设备安装相配套、制作和安装精度高、误差控制严格的埋件。3.8
可行性试验feasibilitytest
在供应混凝土前，按照施工时生产混凝土的方法搅拌混凝土，取样验证配合比的准确性、拌合物的均匀性及和易性、硬化混凝土的物理性能符合设计要求的试验。3.9
模拟试验mock-uptest
NB/T20399—2017
运用与实际施工时相同的工艺、设备、材料和人员，选取建筑物的典型结构部位，按合适的比例模型进行模拟施工与检测，验证施工各个环节可行性和结构实体质量的试验。3.10
APC壳airplanecrashshell
为防护飞机撞击而单独设置的钢筋混凝土壳体。4基本规定
4.1施工要求
4.1.1核电工程建设管理单位、施工单位应建立与核电工程建设需要相适应的质量保证（QA）和质量控制（QC）体系。
4.1.2在与核安全相关的物项施工开始前，施工单位应制定质量跟踪文件（QTF，可参考附录A规定进行编制）并经建设管理单位和监理单位审批。施工单位及建设管理单位和监理单位应严格执行质量跟踪文件，并按照要求对施工过程进行质量控制。4.1.3工程质量的检查、验收，需在施工单位自行检查、验收的基础上进行；隐蔽工程在隐蔽前应由有关单位进行验收，并形成验收文件；涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测；工程的观感质量应由验收人员通过现场检查，并应共同确认。4.1.4参加工程施工质量验收的各方人员应具备规定的资格；承担见证取样检测及有关结构安全检测的单位应具有相应资质。
4.2.质量验收
4.2.1压水堆核电厂核安全相关的混凝土结构质量验收划分为子分部工程、分项工程和检验批。4.2.2检验批的质量应按主控项目和一般项目验收，检验批的施工质量合格应符合下列规定：a）主控项目的质量经检验合格；b）一般项目的质量经抽样检验合格；其中允许有偏差的项目，除有特殊要求外，每项均应有80%及以上的检查点符合要求，其余的检查点不能有严重缺陷；c）具有完整的施工操作依据、质量检查记录文件及质量证明文件等资料。涉及结构安全的试块、试件以及有关材料的见证取样检测结果应符合有关规定。4.2.3分项工程质量验收合格应符合下列规定：a）分项工程所含的检验批均应符合合格质量的规定；b）分项工程所含检验批的质量控制资料应完整。4.2.4分部或子分部工程质量验收应符合下列规定：a）分部或子分部工程所含分项工程的质量均应验收合格；b）质量控制资料应完整；
c）有关结构安全及功能的检验和抽样检测结果应符合有关规定；d）观感质量验收应符合要求；评价为“差”的项目，应进行返修。4.2.5单位工程质量验收设“合格”和“不合格”两个等级。单位工程质量验收合格应符合下列规定：a）单位工程所含分部或子分工程的质量均应验收合格；b）质量控制资料应完整；
c）单位工程所含分部或子分部工程有关结构安全及功能的检测资料应完整；d）主要功能项目的抽查结果应符合相关专业质量验收标准的规定；e）观感质量验收应符合要求。
NB/T20399-2017
4.2.6当工程质量不符合要求时，应按下列规定进行处理：a）经返工重做或更换器具、设备的检验批，应重新进行验收；b）经有资质的检测单位检测鉴定能够达到设计要求的检验批，应予以验收；c）经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算认可能够满足结构安全和使用功能的检验批，可予以验收：d）经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行验收。4.2.7通过返修或经过加固处理仍不能满足安全使用要求的分部或子分部工程、单位工程，严禁验收。4.2.8质量验收的程序、组织和记录应符合本节规定。4.2.8.1检验批质量验收记录由施工项目专业质量检查员填写，由监理工程师（建设管理单位项目专业技术负责人或其授权代表）组织项目专业质量检查员等进行验收，可参考附录B.1记录。其中主控项目各级QC应全数检查，一般项目中要求全数检查项目各级QC全数检查，其他项目一级QC根据本标准要求进行抽样检查，二级QC在一级QC检查基础上不少于60%进行抽查，三级QC在一级QC检查基础上不少于40%进行抽查。
4.2.8.2分项工程质量验收记录由施工单位项目质量（技术）负责人填写，项目总监理工程师（建设管理单位技术负责人或其授权代表）组织施工单位项目质量（技术）负责人等进行验收，可参考附录B.2记录。
4.2.8.3子分部工程质量应由总监理工程师（建设管理单位项目负责人或其授权代表）组织施工单位项目负责人和技术、质量负责人等进行验收：地基与基础、主体结构分部工程的勘测、设计单位工程项目负责人和施工单位技术、质量部门负责人也应参加相关分部工程验收，可参考附录B.3记录。4.3质量验收范围划分
4.3.1核电厂核安全相关土建工程验收范围划分基本原则可参考表1执行。工程编号应按机组、子单项工程号、单位工程号、分部工程号、分项工程号、检验批号展开，本部分图1仅包含单位工程号、分部工程号、分项工程号、检验批号，机组号、子单项工程号在开工前由建设管理单位统一确定。4.3.2各工程均应按照表1基本模式，结合工程具体情况，制订工程项目的质量验收范围划分表。质量验收范围划分表可由施工单位编制，监理单位审核，建设管理单位或其授权代表确认。4.3.3核安全相关混凝土结构划分为子分部工程；分部或子分部工程、分项工程以及检验批按表1进行划分。
4.3.4检验批是按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按楼层、施工段、变形缝等进行划分。4.4压水堆核电厂核安全相关的混凝土结构施工、质量检查与验收，除执行本标准的规定外，还应符合设计及国家现行有关标准的要求。4
单位工程
工程编号
子分部工程
分项工程
1核电厂核安全相关混凝土结构工程质量验收范围划分表裹1
验收单位
工程名称
XXX厂房
基础工程下载标准就来标准下载网
模板安装
模板拆除
钢筋加工
钢筋安装
混凝土
原材料及配合比
混凝士施工
混凝十结构外观及尺寸偏差
主体结构
模板安装
模板拆除
钢筋加工
钢筋安装
混凝土
原材料及配合比
混凝士施工
混凝士结构外观及尺寸偏差
装配式结构施工
装配式结构施工
预应力混凝士施工
预应力混凝土施工
钢板混凝土施工
钢板混凝土施工
血理单位（建训
设管理单他投权
建设管理单位
NB/T20399-—2017
停工待检点
NB/T20399—2017
5钢筋分项工程
普通钢筋施工及验收
5.1.1原材料
5.1.1.1一般规定
5.1.1.1.1钢筋的制造商应取得GB/T190001（ISO9001）质量体系认证。5.1.1.1.2核安全相关混凝土结构使用的普通钢筋应符合GB1499的规定。5.1.1.1.3钢筋应符合以下要求
a）钢筋的几何尺寸、外形、重量符合本规范所引用标准的要求；b）钢筋的化学成份（熔炼分析），力学性能、工艺性能均符合本规范所引用标准的要求：1）力学性能一拉伸性能：包括抗拉强度、屈服点和伸长率：2）工艺性能：包括弯曲性能、反向弯曲性能。5.1.1.1.4钢筋材料应附有标签或进行标识，以保证在贮存、制作、运输及施工过程中的可追溯性。5.1.1.2主控项目
5.1.1.2.1钢筋的出厂检验应符合设计或GB1499的相关规定。检查数量：按照设计要求或引用标准规定的生产批次；检验方法：检套产品合格证、出厂检验报告。5.1.1.2.2钢筋进场后，每个品种每种直径的钢筋应按GB1499所规定的方法和数量进行取样检验做以下试验：
a）几何尺寸、外形、外观：
b）校核机械性能-抗拉强度、屈服点和伸长率；c）重量偏差。
检查数量：按进场批次及设计或标准规定的频率。检验方法：检查产品合格证书、进场复验报告。5.1.1.3般项目
5.1.1.3.1钢筋不应有降低或破坏粘结力的铁锈、油污、氧化皮和其它涂层。检查数量：全数检查。
检验方法：观察。
5.1.1.3.2交付的每批产品应挂有出厂标志牌。检查数量：全数检查。
检验方法：检查出厂标志牌。
5.1.2钢筋加工
5.1.2.1主控项目
5.1.2.1.1待成型的钢筋应是清洁的，无附着性铁锈，无油漆、油脂、油、水泥、砂浆等沾污，过分弯曲或有缺陷的钢筋应予以剔除；若去掉弯曲或缺陷部位后余下部分长度够用，则仍可采用。检查数量：全数检查。
检验方法：观察。
5.1.2.1.2钢筋弯曲成型应按设计或引用标准规定的标准心轴直径进行。6
检查数量：每种规格钢筋弯曲时轴套检查1次。检验方法：钢尺检查。
NB/T20399—2017
5.1.2.1.3当设计无要求时，受力钢筋的弯钩和弯折应符合GB50204及其它有关设计规范的规定。检查数量：按每一工作班，同一类型钢筋、同一加工设备不应少于3件。检验方法：钢尺检查。
5.1.2.1.4弯曲过程中如发现钢筋脆断，应取样进行化学成份分析及机械性能检验，如检验结果不符合规范要求时，应按不合格处理。检查数量：全数检查。
检验方法：检查化学成份分析报告及复验报告。5.1.2.2般项目
5.1.2.2.1弯曲批量大的钢筋应复核弯曲角度及尺寸。检验数量：每工作班不少于2次。检验方法：钢尺检查。
5.1.2.2.2钢筋的制作误差应按设计图纸规定的误差控制，当设计无要求时，按表2执行。检查数量：按每一工作班，同一类型钢筋、同一加工设备不应少于3件。检验方法：钢尺检查。
表2钢筋加工的允许偏差
受力钢筋顺长度方向全长的净尺寸弯起钢筋的弯折位置
箍筋内净尺寸
5.1.3钢筋连接及锚固
般规定
5.1.3.1.1应按设计要求进行钢筋接头的设置及锚固。5.1.3.1.2当钢筋的直径大于20mm时，宜采用机械连接。5.1.3.1.3钢筋的连接应采用下列型式：a）机械连接；
b）搭接连接；
c）特殊情况下，经设计同意后亦可采用焊接连接。5.1.3.1.4机械接头应符合设计要求和现行标准JGJ107的规定。5.1.3.2主控项目
5.1.3.2.1钢筋的连接方式应按照设计规定的方式进行。检查数量：全数检查。
检验方法：观察。
允许偏差
5.1.3.2.2钢筋的搭接长度及连接区域应满足设计要求，当设计无要求时可按以下规定进行：7
