【YD通讯标准】 LTE 无线接入网网络管理技术要求 第2部分节能管理

ICS33.060
中华人民共和国通信行业标准
YD/T3060.2-2016
LTE无线接入网网络管理技术要求第2部分节能管理
LTE radio access network management technical specificationPart2:energysavingmanagement2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4节能的架构和需求·
4.1节能的基本概念
4.2节能的架构··
4.3节能的需求
5配置管理网络信息模型·
5.1节能管理网络信息模型继承关系图5.2节能管理网络信息模型包含关系图5.3节能管理网络信息模型对象类定义.6节能管理的性能测量数据
6.1小区节能时长.·
6.2节能导致的RRC连接建立失败次数附录A（资料性附录）基站覆盖叠加的节能场景附录B（资料性附录）容量有限网络的节能场景·参考文献
YD/T3060.2-2016
YD/T3060.2-2016
《LTE无线接入网网络管理技术要求》预计由下列部分组成：第1部分：接口信息模型
第2部分：节能管理
本部分为第2部分。
本部分依据GB/T1.1-2009的规则起草。本部分由中国通信标准化协会提出并归口。本部分起草单位：中兴通讯股份有限公司本部分主要起草人：陈丽萍、祝伟宏。I
HiiKAoNiKAca

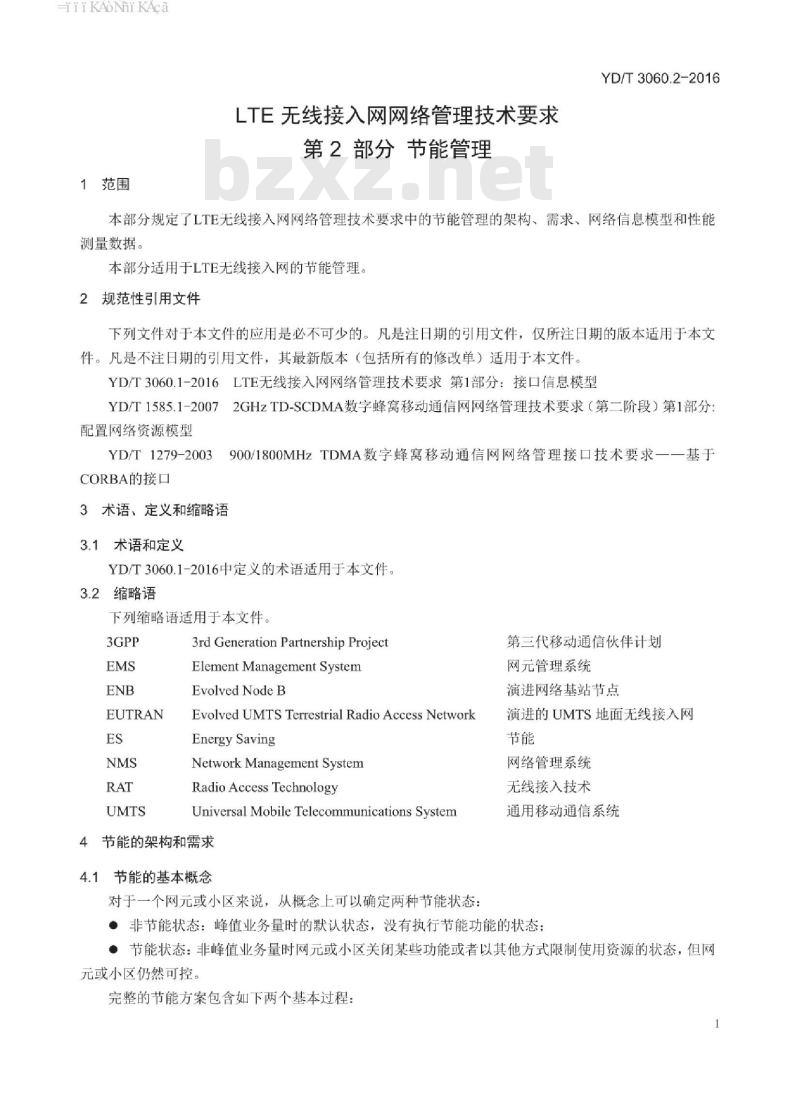

1范围
LTE无线接入网网络管理技术要求第2部分节能管理
YD/T3060.2-2016
本部分规定了LTE无线接入网网络管理技术要求中的节能管理的架构、需求、网络信息模型和性能测量数据。
本部分适用于LTE无线接入网的节能管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T3060.1-2016LTE无线接入网网络管理技术要求第1部分：接口信息模型YD/T1585.1-20072GHzTD-SCDMA数字蜂窝移动通信网网络管理技术要求（第二阶段）第1部分：配置网络资源模型
YD/T1279-2003900/1800MHzTDMA数字蜂窝移动通信网网络管理接口技术要求一一基于CORBA的接口
3术语、定义和缩略语
3.1术语和定义
YDT3060.1-2016中定义的术语适用于本文件。3.2缩略语
下列缩略语适用于本文件。
EUTRAN
3rdGenerationPartnershipProjectElement Management System
Evolved Node B
Evolved UMTS Terrestrial Radio Access NetworkEnergy Saving
Network Management System
Radio Access Technology
Universal Mobile Telecommunications System4节能的架构和需求
4.1节能的基本概念
对于一个网元或小区来说，从概念上可以确定两种节能状态：第三代移动通信伙伴计划
网元管理系统
演进网络基站节点
演进的UMTS地面无线接入网
网络管理系统
无线接入技术
通用移动通信系统
·非节能状态：峰值业务量时的默认状态，没有执行节能功能的状态：●节能状态：非峰值业务量时网元或小区关闭某些功能或者以其他方式限制使用资源的状态，但网元或小区仍然可控。
完整的节能方案包含如下两个基本过程：1
HiiKAoiKAca
YD/T3060.2-2016
·节能激活：为了节能的目的，关闭小区/网元或者限制使用物理资源的过程，该过程的结果为该网元或小区处于节能状态：
·节能去激活：对已激活节能状态的小区/网元进行开机或者恢复使用物理资源的过程，该过程的结果为小区或网元进入非节能状态。以上两种节能状态之间的转变及相应的操作如图1所示。节能去激活
节能状态
节能激活

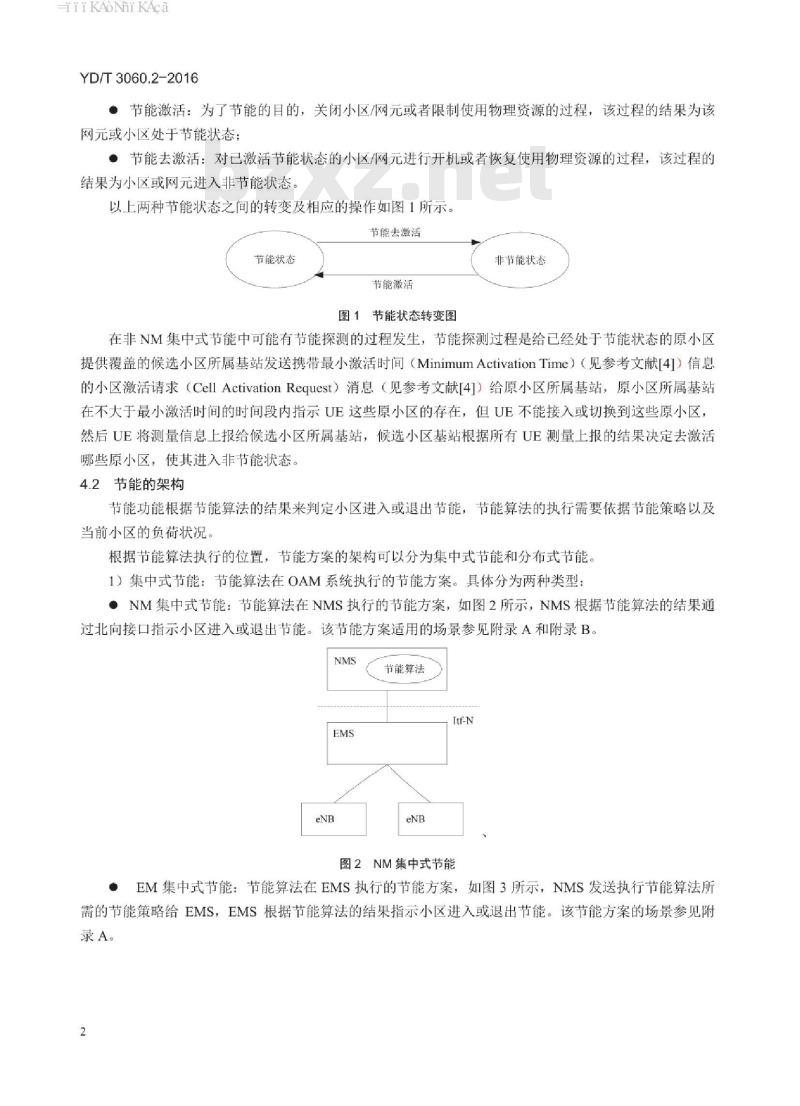

图1节能状态转变图
非节能状态
在非NM集中式节能中可能有节能探测的过程发生，节能探测过程是给已经处于节能状态的原小区提供覆盖的候选小区所属基站发送携带最小激活时间（MinimumActivationTime）（见参考文献[4]）信息的小区激活请求（CellActivationRequest）消息（见参考文献[4）给原小区所属基站，原小区所属基站在不大于最小激活时间的时间段内指示UE这些原小区的存在，但UE不能接入或切换到这些原小区，然后UE将测量信息上报给候选小区所属基站，候选小区基站根据所有UE测量上报的结果决定去激活哪些原小区，使其进入非节能状态。4.2节能的架构
节能功能根据节能算法的结果来判定小区进入或退出节能，节能算法的执行需要依据节能策略以及当前小区的负荷状况。
根据节能算法执行的位置，节能方案的架构可以分为集中式节能和分布式节能。1）集中式节能：节能算法在OAM系统执行的节能方案。具体分为两种类型：·NM集中式节能：节能算法在NMS执行的节能方案，如图2所示，NMS根据节能算法的结果通过北向接口指示小区进入或退出节能。该节能方案适用的场景参见附录A和附录B。NMS
节能算法
图2NM集中式节能
。EM集中式节能：节能算法在EMS执行的节能方案，如图3所示，NMS发送执行节能算法所需的节能策略给EMS，EMS根据节能算法的结果指示小区进入或退出节能。该节能方案的场景参见附录A。
HiiKAoNiKAca
节能算法
图3EM集中式节能
YD/T3060.2-2016
2）分布式节能：节能算法在网元执行的节能方案，如图4所示，NMS和EMS发送执行节能算法所需的节能策略给网元，网元根据节能算法的结果确定小区进入或退出节能。该节能方案的场景参见附录A。NMS
节能算法
图4分布式节能
4.3节能的需求
4.3.1节能的公共需求
节能算法
节能的公共需求与节能方案的架构无关，既适用于NM或EM集中式节能也适用于分布式节能，是节能的管理需求，具体包括：
1）EMS应能在小区或网元进入或退出节能状态时通知NMS：2）当网元处于节能状态时，EMS不应认为该网元出现故障，不因处于节能状态而上报告警到NMS；3）NMS应能查询哪些小区处于节能状态；4）NMS应能查询哪些小区支持节能探测过程4.3.2NM集中式节能的需求
1）NMS应能触发一个或多个小区或网元的节能激活和去激活过程：2）NMS应能监控网络负荷。
4.3.3EM集中式节能和分布式节能的需求1）NMS应能配置禁止某些小区进入节能状态；2）NMS应能配置禁止某些小区为了节能目的被重配：3）NMS应能配置小区的业务量阈值和时间长度，如果该小区的活动邻区业务量在超过所定义的时间长度内仍高于所定义阈值，则该小区须退出节能状态：3
TiikAoNiKAca
YD/T3060.2-2016
4）NMS应能为原小区配置一个或多个小区为候选小区，当原小区进入节能状态时，候选小区接管该原小区的覆盖范围：
5）NMS应能配置小区的业务量阈值1，邻区的业务量值2和时间长度，如果该小区的业务量在超过所定义的时间长度内低于业务量阈值1且邻区业务量在超过所定义的时间长度内低于业务量阈值2时，则该小区可以进入节能状态：6）NMS应能统一在子网层或给多个小区配置允许进入或退出节能的时间段。5配置管理网络信息模型
5.1节能管理网络信息模型继承关系图节能管理网络信息模型对象继承关系如图5所示。<>
<>
EnergySavingsProperties
<>
InterRatEsPolicies
<>
EsPolicies
图5节能管理配置对象继承关系图5.2节能管理网络信息模型包含关系图节能管理网络信息模型对象包含关系如图6、图7、图8、图9、图10所示。<>
EutranGenericCell
<>
<>
EnergySavingsProperties
图6EnergySavingsProperties对象包含关系图TiiKAoNiKAca
<>
SubNetwork
<>
<>
ManagedElement
<>
<>
EnbFunction
<>
<>
EutranGenericCell
<y
SubNetwork
<>
<>
Managedelement
<>
<>
EnbFunction
<>
<>
EutranGenericCell
<>
<>
<>
YD/T3060.2-2016
<>
EsPolicies
<>
EsPolicies
<>
EsPolicies
EsPolicies对象包含关系图
<>
<>
<>
<>
InterRatEsPolicies
<s
InterRatEsPolicies
<>
InterRatEsPolicies
EUTRAN中InterRatEsPolicies对象包含关系图5
TiiKAoNiKAca
YD/T3060.2-2016
<
SubNetrork
<-Informationobjectclass??
ManagedElement
anames3
>
RncFunction
（梦见YD/T1585.1-2007)
names>>
<-Informationobjectclass>>
UtranCell
（见YD/T 1585.1-2007)
anames>>
>
ssInformationobjectclassss
InterRatEsPolicies
<
InterRatEsPolicies
>
InterRatEsPolicies
UTRAN中InterRatEsPolicies对象包含关系图ws
ManagedElenent
anames>
s-Informationobjectclassx
BssFunction
（餐见YD/T1279-2003）
anames>>
ss
BtsSiteMgr
YD/T 1279-2003)
（藝见

ss
Gsmcell
<
<>
snames
+-Informationobjectclass>?
InterRatEsPolicies
sInformationobjectclass>>
InterRatEsPolicies
<>
InterRatEsPolicies
注：因为历史原因，在YD/T1279-2003中没有定义Gsmcell对象。图10GERAN中InterRatEsPolicies对象包含关系图6
HiiKAoNiKAca
5.3节能管理网络信息模型对象类定义5.3.1Top对象类
见YD/T3060.1-2016中定义。
5.3.2SubNetwork对象类
见YD/T3060.1-2016中定义，
5.3.3ManagedElement对象类
见YD/T3060.1-2016中定义，
5.3.4EnbFunction对象类
见YD/T3060.1-2016中定义，
5.3.5EutranGenericCell对象类5.3.5.1被管对象类描述
见YD/T3060.1-2016中定义，
5.3.5.2属性描述
除了YD/T3060.1-2016中定义的属性外，EutranGenericCell还包括表1中的属性。表1节能管理扩展的EutranGenericCell属性属性名
isChangeForEnergySay
ingAllowed
5.3.5.3属性限定
中文名称
是否允许因为节
能修改小区参数
表示允许或禁止EMS因为节能管理的目的对小区配置进行修改。该约束条件也适用于小区下包含的实例
YD/T3060.2-2016
类型和取值说明
枚举型（yes、no）
除了YD/T3060.1-2016中定义的属性限定外，EutranGenericCell还包括表2中的属性限定，表2节能管理扩展的EutranGenericCell属性限定名称
isChangeForEnergySavingAllowedCM支持限定Www.bzxZ.net
5.3.5.4可发送的通知描述
见YD/T3060.1-2016中定义
5.3.6EutranRelationGeneric对象类5.3.6.1被管对象类描述
见YD/T3060.1-2016中定义。
5.3.6.2属性描述
支持条件是“支持分布式节能”除YD/T3060.1-2016中定义的属性外，EutranRelationGeneric还包括表3中的属性。表3节能管理扩展的EutranRelationGeneric属性属性名
isESCoveredBy
中文名称
是否被该相邻
小区覆盖
表示该邻小区为包含该邻区关系的小区（原小区）提供了全部或部分覆盖，或没有提供覆盖。当原小区要进入节能状态时，若该属性值为yes或partial，则该邻小区可能成为原小区的候选小区类型和取值说明
枚举型（yes、partial、no）
YD/T3060.2-2016
3属性限定
除了YD/T3060.1-2016中定义的属性限定外，EutranGenericCell还包括表4中的属性限定表4节能管理扩展的EutranRelationGeneric属性限定名称
isESCoveredBy支持限定
5.3.7EnergySavingsProperties对象类5.3.7.1被管对象类描述
支持条件是“支持节能（ES）功能”EnergySavingsProperties代表小区节能相关属性集合。该对象从TOP对象继承而来，实例化在EUTRAN小区之下，如图6所示。
5.3.7.2属性描述
EnergySavingsProperties的属性见表5。表5EnergySavingsProperties属性属性名
EsControl
EsState
isProbingCapable
属性限定
中文名称
节能功能控制
节能状态
是否有探测能力
指示进入节能相关功能
用于查询当前的节能状态
指示该小区是否具有进行ES
探测的能力
EnergySavingsProperties的属性限定见表6。枚举
类型和取值说明
(toBeEnergySaving(0),
toBeNotEnergySaving(1)
(IsEnergySaving(0),
IsNotEnergySaving(1)
枚举型（yes、no）
表6EnergySavingsProperties属性限定名称
EsControlCM支持限定
可发送的通知描述
EnergySavingsProperties可发送的通知见表7。定义
支持条件为“支持NM集中式节能”表7EnergySavingsProperties可发送通知中文名称
对象创建通知
对象删除通知
对象属性值改变通知
5.3.8EsPolicies对象类
5.3.8.1被管对象类描述
英文名称
notifyObjectCreation
notifyObjectDeletion
notifyAttributeValueChange
CM，R/W
O，仅对EsState属性
EsPolicies表示网内节能且采用分布式或EMS集中式架构时的节能策略。该对象从TOP对象继承而来，可以实例化在子网，eNodeB和EUTRAN小区之下，对象包含关系如图7所示。5.3.8.2属性描述
EsPolicies的属性见表8。
属性名
esActivation
OriginalCell
LoadParameters
esActivation
CandidateCells
LoadParameters
esDeactivation
CandidateCells
LoadParameters
esNotAllowed
TimePeriod
中文名称
节能激活的
原小区负荷
节能激活的
候选小区负
荷参数
节能去激活
的候选小区
负荷参数
不能进行节
能的时间段
5.3.8.3属性限定
表8EsPolicies属性
节能算法中容许原小区进入节能状态的该原小区业务负荷阅值和时长。该原小区的业务负荷需要在指定时长内持续低于所指定阈值时容许该小区进入节能状态节能算法中容许原小区进入节能状态的候选小区的业务负荷阅值和时长。该候选小区的业务负荷需要在指定时长持续低于所指定阅值时容许相应原小区进入节能状态节能算法中原小区需退出节能状态的候选小区业务负荷阈值和时长。该候选小区的业务负荷需要在指定时长持续高于所指定阅值时容许相应的原小区退出节能状态在规定的时间段内不容许进入节能相关状态
EsPolicies的属性限定见表9。
EsPolicies属性限定
esActivationOriginalCellLoadParametersCM支持限定esActivationCandidateCellsLoadParameters CM支持限定esDeactivationCandidateCellsLoadParametersCM支持限定5.3.8.4可发送的通知描述
EsPolicies可发送的通知见表10YD/T3060.2-2016
类型和取值说明
SEQUENCE类型，其中：
LoadThreshold：整型，
0~100的百分比数；
TimeDuration：整型，单位
SEQUENCE类型，其中：
LoadThreshold：整型，
0~100的百分比数；
TimeDuration：整型，单位
SEQUENCE类型，其中：
LoadThreshold：整型，
0~100的百分比数；
TimeDuration：整型，单位
字符串。取值为空则表示该
项不做限制
CM,R/W
CM,R/W
CM,R/W
支持条件为“支持intra-RAT节能且小区为原小区”支持条件为“支持intra-RAT节能且小区为候选小区”支持条件为“支持intra-RAT节能且小区为候选小区”表10EsPolicies可发送通知
中文名称
对象创建通知
对象删除通知
对象属性值改变通知
5.3.9InterRatEsPolicies对象类5.3.9.1被管对象类描述
英文名称
notifyObjectCreation
notifyObjectDeletion
notifyAttributeValueChange
InterRatEsPolicies表示网际节能且采用分布式或EMS集中式架构时的节能策略。该对象从TOP对象继承而来，可以实例化在子网，eNodeB和小区之下，对象包含关系见图8、图9、图10。5.3.9.2属性描述
InterRatEsPolicies的属性见表11。9
