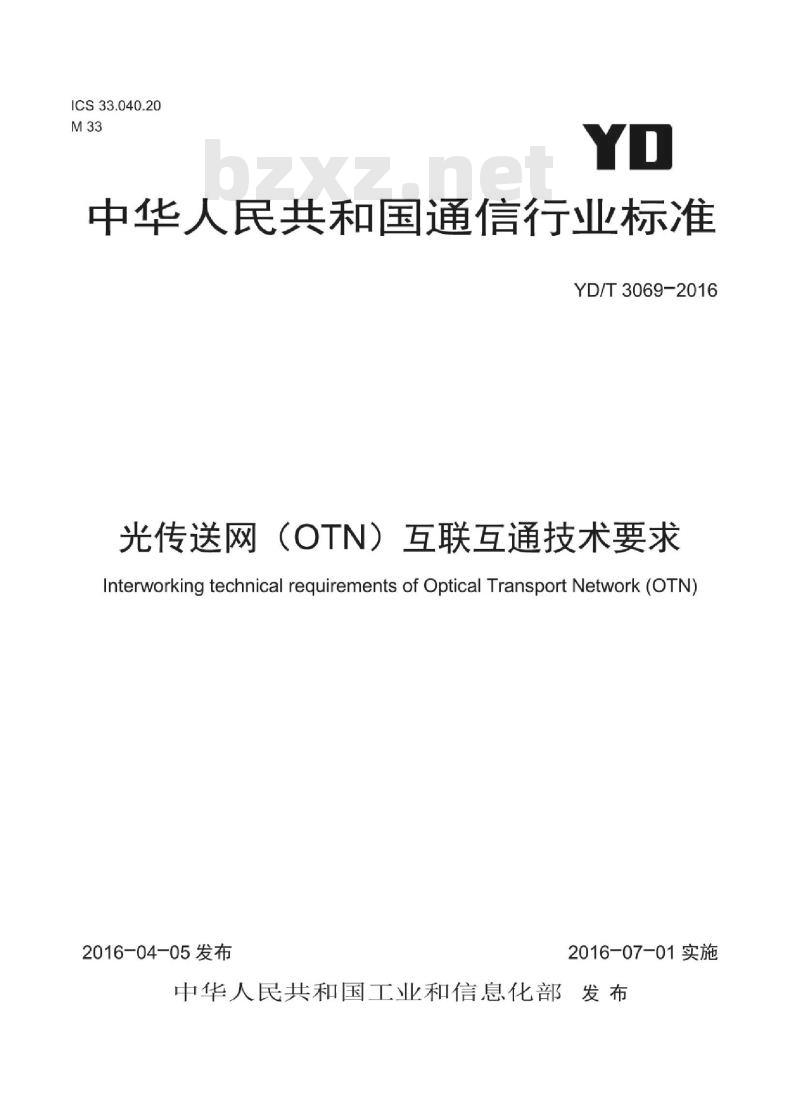

ICS33.040.20
中华人民共和国通信行业标准
YD/T3069-2016
光传送网（OTN）互联互通技术要求Interworking technical requirements of Optical Transport Network(OTN)2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

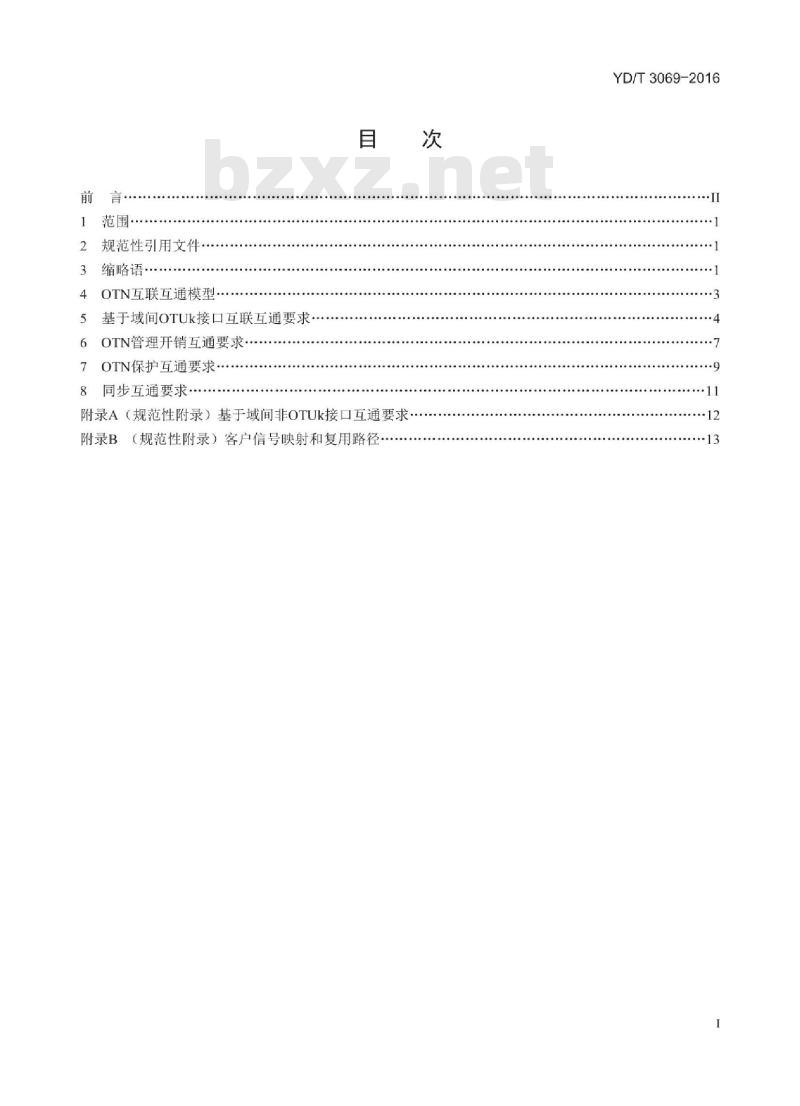

范围·
规范性引用文件，
缩略语·
4OTN互联互通模型
5基于域间OTUk接口互联互通要求6OTN管理开销互通要求·
7OTN保护互通要求·
8同步互通要求
附录A（规范性附录）基于域间非OTUk接口互通要求附录B（规范性附录）客户信号映射和复用路径.…次
YD/T3069-2016
YD/T3069-2016

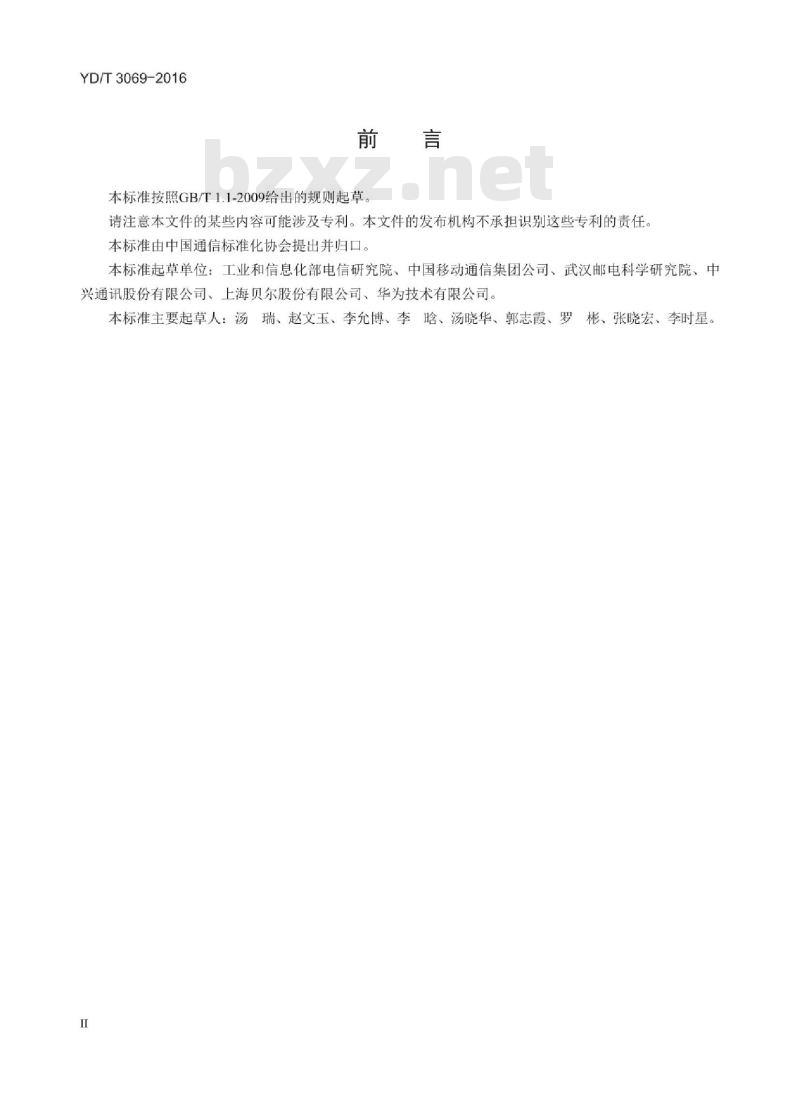

本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国移动通信集团公司、武汉邮电科学研究院、中兴通讯股份有限公司、上海贝尔股份有限公司、华为技术有限公司。本标准主要起草人：汤瑞、赵文玉、李允博、李晗、汤晓华、郭志霞、罗彬、张晓宏、李时星、I
HiiKAoNiKAca

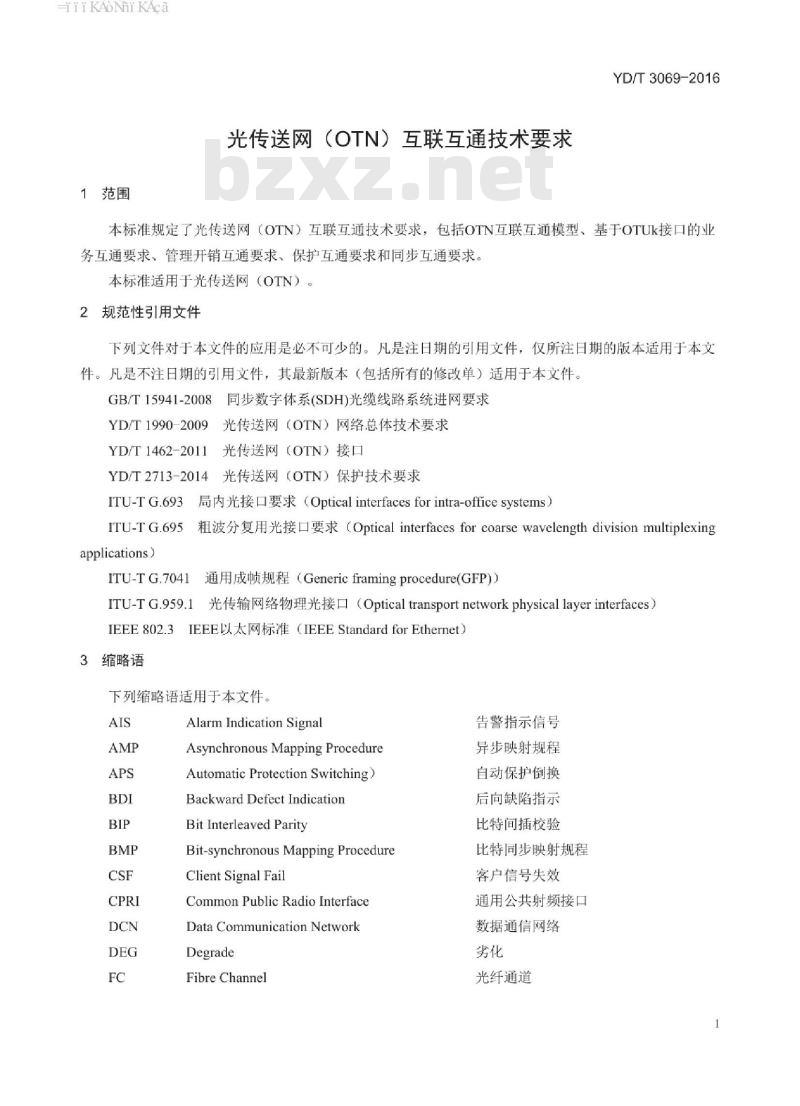

1范围
光传送网（OTN）互联互通技术要求YD/T3069-2016
本标准规定了光传送网（OTN）互联互通技术要求，包括OTN互联互通模型、基于OTUK接口的业务互通要求、管理开销互通要求、保护互通要求和同步互通要求。本标准适用于光传送网（OTN）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15941-2008同步数字体系(SDH)光缆线路系统进网要求YD/T1990-2009光传送网（OTN）网络总体技术要求YD/T1462-2011光传送网（OTN）接口YD/T2713-2014光传送网（OTN）保护技术要求ITU-TG.693局内光接口要求（Optical interfacesforintra-officesystems）ITU-TG.695粗波分复用光接要求（Opticalinterfacesforcoarsewavelengthdivisionmultiplexingapplications）
ITU-TG.7041通用成帧规程（Genericframingprocedure(GFP)）ITU-TG.959.1光传输网络物理光接口（Opticaltransportnetworkphysicallayerinterfaces）IEEE802.3IEEE以太网标准（IEEEStandardforEthernet）3缩略语
下列缩略语适用于本文件。
Alarm Indication Signal
Asynchronous Mapping ProcedureAutomatic Protection Switching)Backward Defect Indication
Bit Interleaved Parity
Bit-synchronous Mapping ProcedureClient Signal Fail
Common Public Radio InterfaceData Communication Network
Degrade
Fibre Channel
告警指示信号
异步映射规程
自动保护倒换
后向缺陷指示
比特间插校验
比特同步映射规程
客户信号失效
通用公共射频接口
数据通信网络
光纤通道
HiiKAoiKAca
YD/T3069-2016

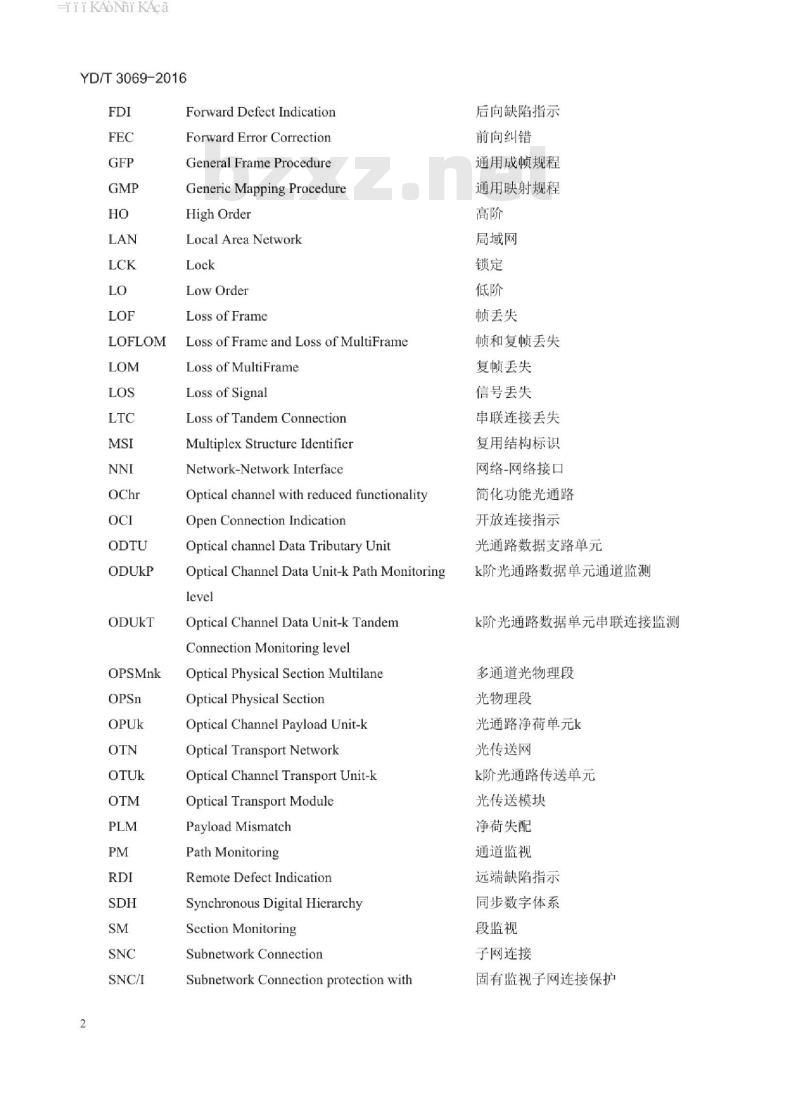

LOFLOM
OPSMnk
Forward Defect Indication
Forward Error Correction
General Frame Procedure
Generic Mapping Procedure
High Order
Local Area Network
LowOrder
Loss of Frame
Loss of Frame and Loss of MultiFrameLoss of MultiFrame
Loss of Signal
Loss of Tandem Connection
Multiplex Structure IdentifierNetwork-Network Interface
Optical channel with reduced functionalityOpen Connection Indication
Optical channel Data Tributary UnitOptical Channel Data Unit-k Path Monitoringlevel
Optical Channel Data Unit-k TandemConnection Monitoring level
Optical Physical Section MultilaneOptical Physical Section
Optical Channel Payload Unit-kOptical Transport Network
Optical Channel Transport Unit-kOptical Transport Module
Payload Mismatch
Path Monitoring
Remote Defect Indication
Synchronous Digital HierarchySection Monitoring
Subnetwork Connection
Subnetwork Connection protection with后向缺陷指示
前向纠错
通用成顿规程
通用映射规程
局域网
顿丢失
顿和复顿丢失
复帧丢失
信号丢失
串联连接丢失
复用结构标识
网络-网络接口
简化功能光通路
开放连接指示
光通路数据支路单元
k阶光通路数据单元通道监测
k阶光通路数据单元串联连接监测多通道光物理段
光物理段
光通路净荷单元k
光传送网
k阶光通路传送单元
光传送模块
净荷失配
通道监视
远端缺陷指示
同步数字体系
段监视
子网连接
固有监视子网连接保护
HiiKANiKAca
inherent monitoring
SubnetworkConnectionprotectionwithnon-intrusive monitoring
SubnetworkConnectionprotectionwithSublayer monitoring
SynchronousTransferModuleN
Tandem Connection MonitoringTrace Identifier Mismatch
Tributary Slot
Timing TransparentTranscodingUser Network Interface
Wide Area Network
4OTN互联互通模型免费标准下载网bzxz
YD/T3069-2016
非介入式监视子网连接保护
子层监视子网连接保护
同步传输模块N
串联连接监视
踪迹识别符失配
支路时隙
定时透明代码转换
用户网络接口
广域网
OTN互联互通包括传送平面、控制平面和管理平面三个不同层面，如图1所示。OTN网络两个不同管理域之间通过NNI接口互通，其中NNI一般采用OTUk接口，特定条件下也可采用非OTUK接口（如SDH和以太网等）。本标准仅规范基于传送平面的互联互通，基于控制平面和管理平面的互联互通待研究。注：OTUk为完全标准化的域间逻辑接口，物理接口可采用OTM-0.m或OTM-0.mVn实现。UNI
OTN管理域A
管理平面
控制平面
传送平面
图1OTN互联互通示意
OTN管理域B
管理平面
控制平面
传送平面
OTN域间互联互通模型分为域间OTUk接口互联互通和域间非OTUk接口互联互通两种。域间OTUk接口网络互联互通模型如图2所示，域间非OTUk接口互联互通模型及要求见附录A。3
TiiKANniKAca
YD/T3069-2016
客户口
基于域间OTUK接口互通
STM-N/OTUk/以太网/其他接口
Lo.oPUk..
LOOPUk
HOOPUk
LOODUkP
LOODUkT
HOODUkP
HOODUkT
OPSMnk
STM-N/OTUKk/以太网/其他接口
LO.OPUk..
LOOPUk
HOOPUk
LOODUkP
LO ODUkT
HOODUkP
HOODUKT
OPSMnk
图2基于域间OTUk接口互通模型
OTN域间互联互通内容，互通模型及域间接口的对应关系见表1OTM-0.mvn
表1OTN网络互通内容与互通模型、域间接口的对应关系OTN域间互通模型
互联互通范围
SDH业务
管理开
销互通
以太网业务
OTUk业务
其他业务
OPUk开销
ODUkPM开销
ODUKTCM开销
OTUKSM开销
频率同步
时间同步
STM-Na
待研究
待研究
注：V表示需要支持，一表示不需要支持非OTUk接口互联互通模型
以太网接口b
待研究
待研究
其他接口d
STM-N接口包括STM-1、STM-4、STM-16、STM-64、STM-256：b以太网接口包括1000BASE-X、10GBASE-R、40GBASE-R、100GBASE-R等：OTUk接口包括OTU1、OTU2、OTU2e，OTU3、OTU4等其他业务接口包括FC、CPRI等
基于域间OTUk接口互联互通要求5
客户层要求
域间OTUk接口互联互通模型
V（开销传递）
V（告警和误码传递）
V（不同TCM模式下告警和误码传递）V（告警和误码传递）
待研究
待研究
HiiKAoiKAca
5.1.1STM-N业务
STM-N接口要求如下：
a）STM-N光接口应符合GB/T15941-2008中的STM-N光接口的要求：YD/T3069-2016
b）STM-N信号支持VC-12或VC-4结构，STM-N客户信号的映射及复用结构应相互一致：c）支持STM-N再生段告警和误码性能监视。5.1.2以太网业务
以太网接口要求如下：
a）以太网光接口应符合IEEE802.3中的以太网接口的要求：b）以太网告警和性能互通应符合以下要求：1）GE客户信号：支持ITUG.7041定义的GFPCSF故障处理或YD/T1462-2011定义的OPUkCSF故障处理；
2）10GE客户信号：采用GFP-F的封装方式时应支持ITUG.7041定义的CSF、FDI和RDI故障处理机制；采用BMP的封装方式时应支持对客户设备发送的本地故障（LocalFault）和远端故障（RemoteFault）信号的透明传送：
3）40GE/100GE客户信号：支持对物理编码子层误码性能的非介入监测：支持IEEE802.3定义的本地故障信号处理：支持对客户设备发送的本地故障（LocalFault）和远端故障（RemoteFault）信号的透明传送。
5.1.3OTUk业务
OTUK接口应符合以下要求：
a）OTUk接口符合YD/T1462-2011的11~13章的要求；b）OTUk信号的映射及复用结构应相互一致：c）OTUk告警和性能满足YD/T1990-200912章的要求。5.2适配层要求
客户信号到OPUk（k=1.2,2e.34.flex）的映射方式应符合以下要求：a）SDH客户信号STM-1/4采用客户信号透明的通用映射规程（GMP）映射到OPUO：STM-16/64/256采用异步映射（AMP）或比特同步映射规程（BMP）方式映射到OPU1/2/3：b）以太网客户信号如GE/10GE/40GE/100GE可采用GFP-F方式映射复用到OPU0/2/3/4/flex：GE/40GE/100GE也可采用通用映射规程（GMP）方式映射到OPU0/3/4；10GELAN也可采用比特同步映射（BMP）到OPU2e；
c）OTUk业务直接解映射到ODUk通道信号，再映射复用到高阶OPUk：d）其他业务的映射及复用要求见YD/T1462-2011第17章。本标准推荐采用LO/HOODUk单级映射复用方式，如图3所示，具体描述见附录B。OTN跨多域互通的情况下也可采用多级复用方式，复用方式应符合5.3节要求。5
HiiKAoNiKAca
YD/T3069-2016
CBR信号
1000BASE-R
CBR2G5
STM-16
CBR信号
GFP数据
CBR10G
STM-64
10GBASE-R
FC1200
CBR40G
STM-256
40GBASE-R
100GBASE-R
AMP，BMP或者GFP
oDUflex
图3客户信号到OTUk的映射复用路径5.3服务层要求
ODUk到ODTU信号以及ODTU到高阶OPUK支路时隙的映射应符合以下要求：a）ODUK到ODTU信号映射可采用两种映射规程，即异步映射规程（AMP）和通用映射规程（GMP）：1）ODUj到ODTUjk（（j,k）=（0，1）（1，2）（1,3）（2，3）；ODTUO1,ODTU12，ODTU13，ODTU23)）采用异步映射规程（AMP），具体见YD/T1462-2011第19.5章；2）其他ODUj到ODTUk.ts（（k，ts）=(（2，1..8）（3，1.32）（4，1..80）；j=0，1，2，2e，3，flex））采用通用映射规程（GMP），具体见YD/T1462-2011第19.6章。b）ODTU信号到HOOPUk映射复用包括以下三种方式：1）ODTUjk（（j，k）={（1，2）（1，3）（2，3）：ODTU12，ODTU13，ODTU23)），其中ODTU12、ODTU13映射到HOOPUk的2.5G支路时隙的任意1个实现：ODTU23映射到HOOPUk的2.5G支路时隙的任意4个实现：
2）ODTUjk（(j,k）={（0,1）（1,2）（1,3）（2,3）；ODTUO1,ODTU12,ODTU13,ODTU23)），其中ODTU01映射到HOOPUk的1.25G支路时隙的任意1个实现：ODTU12、ODTU13映射到HOOPUk的1.25G支路时隙的任意2个实现：ODTU23映射到HOOPUk的1.25G支路时隙的任意8个实现：
3）ODTUk.ts（（k，ts）=（2，1.8），（3，1..32），（4，1..80））映射到HOOPUk的1.25G支路时隙中的任意ts个实现。
c）ODTU到高阶OPUk支路时隙映射应采用相同的时隙。OPUk复用结构标识（MSI）开销用于说明OPU每一支路时隙（TS）的ODTU内容，编号规则应满足YD/T1462-201119.4.1节的要求以保证互通设备使用的时隙相互一致。
HiiKAoNiKAca
YD/T3069-2016
d）ODUk映射到OTUk线路接口，具体帧结构及线路扰码等要求见YD/T1462-201111章。OTUk前向纠错（FEC）包含Reed-SolomonRS(255,239)FEC编码，编码计算方式参见YD/T1462-2011附录A。若使用FEC，则OTUkFEC传输对于k=4为必须，对于k=1,2,3等则为可选。若没有使用FEC，则采用固定填充字节（全“O模式)。为了支持FEC和不支持FEC功能的设备之间的互通，对于不支持FEC功能的设备，可以在OTUKFEC中插入固定的全0来填充：对于支持FEC的设备，可以不启动FEC解码过程（忽略OTUkFEC的内容）。5.4物理层要求
物理接口应符合以下要求：
a）客户侧业务接口如SDH、以太网、OTUk等接口应满足5.1节要求。b）互通处的光传送网节点接口（ONNI）应使用相同的物理接口，如简化功能的光传送模块(OTM-0.m）或支持多个并行光通道信号的光传送模块(OTM-0.mvn)。OTM-0.m(m=1,2.3.4)应符合ITU-TG.693和ITU-TG.959.1的规范。OTM-0.mVn(m=34;n=4)应符合ITU-TG.695和ITU-TG.959.1的要求。6OTN管理开销互通要求
6.1开销总体要求
OTN管理开销互通包括OPUk层、ODUkPM/TCM层以及OTUkSM层的开销，具体涉及到的开销类型如图4中阴影部分所示。
1234567891012
帧定位开销
6.2OPUk开销互通要求
APS/PCC
图4互通涉及的管理开销
OPUk开销管理互通模型如图5所示。设备应具有OPUk开销的传递功能，OPUk开销管理应支持在解复用或解映射的节点监测OPUk开销：OPUK净荷类型（PT）编码不一致时产生净荷失配（PLM）告警。OPUk
以太网-
其他业务
OTN设备
OTN域1
OTN设备
域间OTU
OTN设备
图5OPUk开销互通模型
OTN域2
OTN设备
以太网
其他业务
YD/T3069-2016
6.3ODUkPM开销互通要求
ODUkPM开销管理互通模型如图6所示，设备应支持ODUkPM层开销的穿通功能，支持ODUkPM层告警和误码性能的传递和处理，具体要求如下：a）支持PMTTI字节的检测：设备在检测到的值与自身期望值不一致时产生PM-TIM告警：b）支持PMBIP-8误码的检测与传递：支持ODUkPM信号劣化（ODUkPMDEG）告警，支持后向误码指示(BED统计：
c）支持PM告警维护信号检测：支持ODUkPM告警指示（ODUkPMAIS）、ODUkPM锁定缺陷（ODUkPMLCK）、ODUkPM开放连接指示（ODUkPMOCI）等。ODUkPM
以太网-
其他业务
OTN设备
OTN域1
6.4ODUkTCM开销互通要求
OTN设备
域间OTUI
OTN设备
图6PM开销互通模型
OIN域2
OTN设备
以太网
其他业务
ODUkTCM开销管理互通模型如图7所示。OTN设备应支持基于TCM的监视连接功能，监视的连接可以是嵌套的，层叠的和/或二者兼有。嵌套和层叠的模式是默认支持的配置，重叠模式可选支持，同时支持ODUkTCM层告警和性能开销的传递和处理。具体要求如下：a）支持TCMTTI字节的检测：设备在检测到的值与自身期望值不一致时产生TCM-TIM告警；b）支持TCMBIP-8误码的检测与传递：支持ODUkTCM信号劣化（ODUkTCMDEG）告警，支持后向误码指示(BEI)统计：
c）支持TCM告警维护信号检测和处理：支持ODUkTCM告警指示（ODUk_TCMAIS）、ODUkPM锁定缺陷（ODUkTCMLCK）、ODUkPM开放连接指示（ODUkTCMOCI）、ODUkTCM串联连接丢失（ODUkTCMLTC）等。下游设备接收到ODUk-TCMi-LCK/OCI告警后向上游回告ODUk-TCMi-BDI并下插ODUk-TCMi-AIS，收到ODUk-TCMi-AIS后仅需回告ODUk-TCMi-BDI。TCMi
以太网
其他业务
OTN设备
OTN设备
OTN域1
OTN设备
域间otuk
OTN设备
图7TCM开销互通示意图
OTN设备
OTN域2
OTN设备
其他业务
6.5OTUkSM开销互通要求
YD/T3069-2016
OTUkSM开销管理互通模型如图8所示。OTN设备应支持SM的段层监视连接功能，符合YD/T1462-201115.7节的要求。
OTUkSM
以太网一
其他业务
OTN设备
OTN域1
7OTN保护互通要求
OTN设备
域间OTUk
OTN设备
图8SM开销互通示意图
OTN域2
OTN设备
以太网
箕他业务
OTN域间通过OTUK接口互联互通时，保护互通可采用基于ODUK的SNC线性保护互通、基于ODUK的环网保护互通等。SNC保护的要求见YD/T2731-2014第6.1节；本标准仅规范基于ODUk的SNC线性1+1保护互通，其他保护互通要求待研究。OTN域间基于OTUk接口的线性保护双节点互通模型如图9所示：基于OTUk接口的SNC/S单节点互通模型如图10所示。
OTN设备
以太网
其他业务
STM-NL
以太网
其他业务
OTN设备
OTN设备
OTN设备
OTN域1
OTN设备
OTN设备
OTN域1
域间oTUk
OTN设备
OTN设备
OTN设备
OTN域2
图9SNC保护互通模型
OTN设备
域间OTUk
OTN设备
图10SNC/S单节点互通模型
OTN域2
OTN设备
以太网
其他业务
以太网
其他业务
