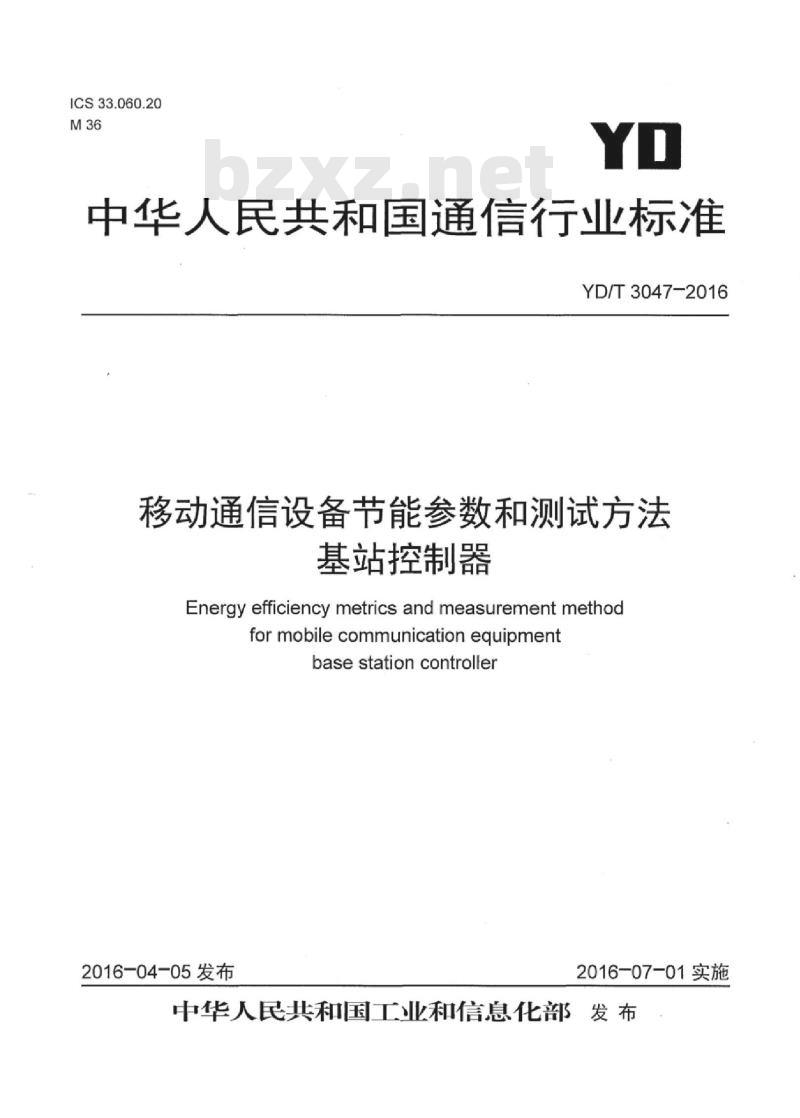

移动通信设备节能参数和测试方法基站控制器
Energy efficiency metrics and measurement methodformobilecommunicationequipmentbasestationcontroller
2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前言

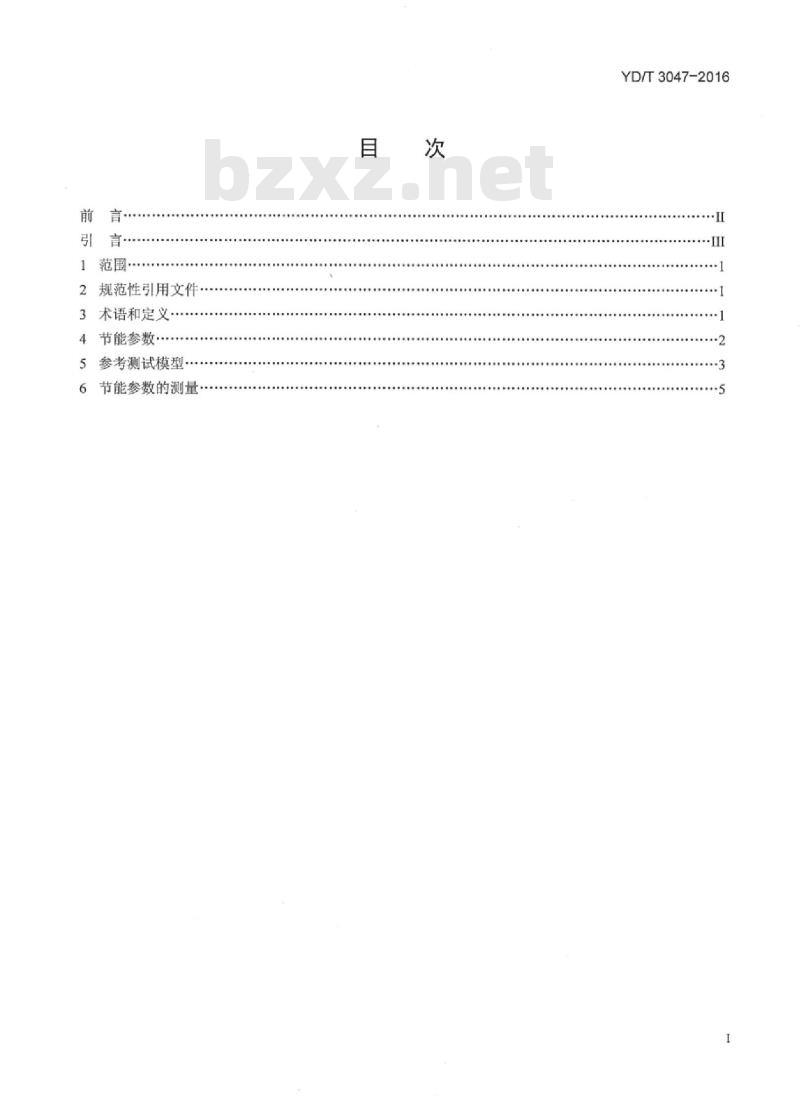

1范围
2规范性引用文件
3术语和定义.
4节能参数
5参考测试模型.
6节能参数的测量·
YD/T3047-2016
YD/T3047-2016

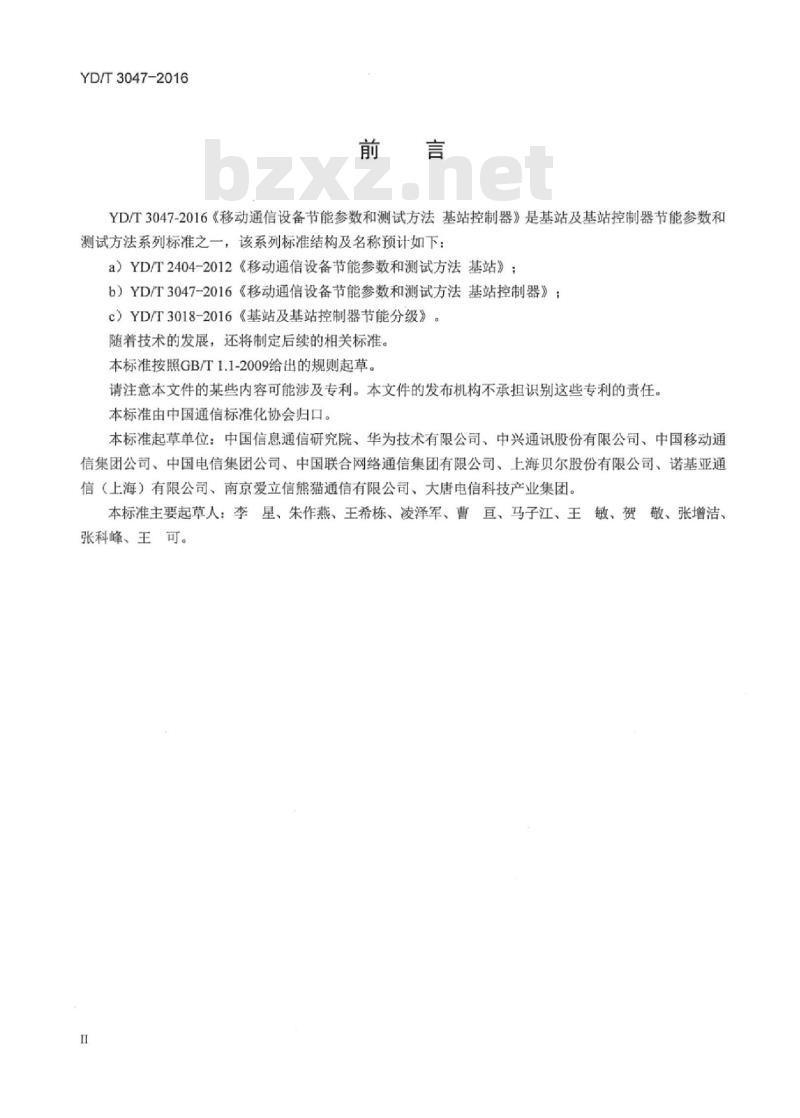

YD/T3047-2016《移动通信设备节能参数和测试方法基站控制器》是基站及基站控制器节能参数和测试方法系列标准之一，该系列标准结构及名称预计如下：a）YD/T2404-2012《移动通信设备节能参数和测试方法基站》；b）YD/T3047-2016《移动通信设备节能参数和测试方法基站控制器》；c）YD/T3018-2016《基站及基站控制器节能分级》。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会归口。本标准起草单位：中国信息通信研究院、华为技术有限公司、中兴通讯股份有限公司、中国移动通信集团公司、中国电信集团公司、中国联合网络通信集团有限公司、上海贝尔股份有限公司、诺基亚通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团。本标准主要起草人：李星、朱作燕、王希栋、凌泽军、曹互、马子江、王敏、贺敬、张增洁、张科峰、王、可。
YD/T3047-2016
随着中国通信产业的不断发展，通信已经成为国民经济发展的支柱产业，在国家大力开展节能减排，走可持续发展循环经济道路的大背景下，为了更好的引导通信产品向节能降耗方向发展，指导相关节能分级更加科学、合理，以切实达到节约能源、环境保护的目的，特制定GB/T26262-2010《通信产品节能分级导则》。
在GB/T26262-2012《通信产品节能分级导则》中规定节能参数是通信产品节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的主要依据。本标准在考虑到移动通信基站控制器的自身特点下，选取了典型配置、典型话务模型下的基站控制器的功耗作为移动通信基站基站控制器的节能参数。Ⅲ
1范围
移动通信设备节能参数和测试方法基站控制器
YD/T3047-2016
本标准规定了移动通信基站控制器的节能参数、参考测试模型和测量方法。在测量方法中定义了测试环境、供电、测试参考点、仪表、测量误差、测试数据记录等方面的要求。本标准适用于GSM、TD-SCDMAWCDMA和CDMA制式的基站控制器设备。2规范性引用文件
下列文件对于本文件的应用时必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T28519-2012
通信产品能耗测试方法通则
YD/T883-2009
YD/T1552-2009
YD/T1849-2009
YD/T1556-2013
YD/T1677-2013
3术语和定义
900/1800MHzTDMA数字蜂窝移动通信网基站子系统设备技术要求及无线指标测试方法
2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第三阶段）
2GHzTD-SCDMA数字峰窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求
800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求：基站子系统800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第二阶段）接入网（AN）
下列术语和定义适用于本文件。3.1
参考业务量ReferenceTrafficLoad用于基站控制器功耗测量的标准业务量模型。3.2
功耗PowerConsumption
通信产品在指定条件下正常工作的输入功率。3.3
节能参数EnergyEfficiencyMetrology通信产品节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的最主要依据。
节能技术EnergyEfficiencyTechnology可降低设备功耗或提高设备能源使用效率的硬件或软件技术。YD/T3047-2016
忙时负荷TrafficLoadofBusy
参考高业务量时网络平均业务负荷。3.6
能耗EnergyConsumption
通信产品在一段时间内所消耗的能量。3.7
能效EnergyEfficiency
通信产品的有用输出能量和输入能量之比，体现通信产品的能量有效转化效率。3.8
输出功率OutputPower下载标准就来标准下载网
衡量通信产品功能贡献的主要参数。为满足一定的覆盖和容量，基站通常需要保证一定的机顶发射功率。
闲时负荷TrafficLoadofLow
参考低业务量时网络平均业务负荷。3.10
中等负荷TrafficLoadofMedium
介于参考高业务量和参考低业务量之间的网络平均业务负荷。4节能参数
4.1参数
基站控制器的节能参数定义为特定设备规格和业务模型下的功耗P典型配置，单位为瓦。基站控制器需要测试典型配置时的功耗。典型配置为测试时使用参者容量规格配置，由测试方依据该制式基站控制器在国内实际商业运营比较普遍的容量配置确定。典型配置中使用的业务可以考虑单独CS、单独PS和混合业务三种类型。三种业务类型的具体配置参数需依据典型配置规格确定，混合业务的比例可根据具体制式移动通信系统在运营商现网实际统计的CS和PS业务发生的比例确定。每种容量配置下需要测试预定义的高负荷的能耗和低负荷的能耗。负荷等级具体设置也需要根据现网的具体某一阶段的现网统计数据进一步确定。4.2基站控制器的能耗的评估和计算图1所示是典型周期内（时间长度为T，单位小时）的负荷曲线图，从图中可以看出设备的负荷是随时间变化的，系统的最大处理能力为S。这样就可以得出设备在T周期内的能耗为图2所示阴影面积，设备的平均功耗为P_W
（W为设备T周期内的总能耗，即阴影面积）。2
业务负荷
功耗(瓦)
图1基站控制器负荷波动示意图
图2基站控制器设备运行功耗示意图时间
(小时)
YD/T3047-2016
从测试精确性角度考虑，可以将负荷曲线进行分段，使得能够通过某些点的测量来尽可能体现在负荷模型下设备的实际节能减排水平。可以采用对负荷曲线进行n等分的方法，当设备负荷为L，时设备功耗为P，则该设备的加权平均功耗为：>Px&m
式中，αn
)=Z(P,×αm)
%是在T周期内n分段所占的比重。T
当分段足够多（n一→oo）时就可以看作是真实的平均功耗P。n取值的大小可以根据各运营商实际的设备负荷波动曲线和可测试性来进行设定。由于设备并不是一直处于100%负荷的状态运行，根据同样的方法可以得出设备T周期内的加权平均负荷：s->s.xαn
5参考测试模型
5.1GSM基站控制器
对于GSM基站控制器，参考测试模型需要考虑支持的载频数（容量），连接基站数量、扇区总数、Abis口E1数量、A接口STM-1光口数量、核心处理板件可承载话务量、实际承载话务量、PCU处理可配置PDCH的数量和PCU处理并发PDCH的数量。在一些高负荷情况下，需要考虑是否开启半速率。GSM基站控制器的功能和性能应满足YD/T883-2009。GSM基站控制器参考测试模型涉及的系统配置参数见表1。3
YD/T3047-2016
模型项目
硬件容量(实际承载载频数）
所带基站个数
扇区总数
Abis口El数
开通半速率比例(按载频)HR
开通半速率比例(按载频)AMR
A口STM-1光口数
GSM基站控制器参考测试模型参数列表表1
核心处理板件(CP）不增加硬件情况下可承载话务量实际承载话务量(忙时)
PCU处理可配置PDCH的数量
PCU处理并发PDCH的数量
附着用户数
以上模型项目和配置数量根据实际测试需求进行选取。TD-SCDMA基站控制器
对于TD-SCDMA基站控制器，参考测试模型需要考虑支持的载频数（容量）、连接基站数量、小区总数、AMR语音业务量、PS数据吞吐量和可视电话业务量，Iub传输接口数目、Iu-CS接口传输接口数量和Iu-PS传输接口数量。TD-SCDMA基站控制器的功能和性能应满足YD/T1849-2009。TD-SCDMA基站控制器参考测试模型涉及的系统配置参数见表2。表2TD-SCDMA基站控制器参考测试模型参数列表模型项目
硬件容量（实际承载载频数）
所带基站个数
小区总数
lub口E1数/STM-1光口数
Iu-CS口STM-I光口数
Iu-PS口STM-1光口数
AMR语音业务量
可视电话业务量
PS数据吞吐量
以上模型项目和配置数量根据实际测试需求进行选取。5.3
WCDMA基站控制器
Mbit/s
对于WCDMA基站控制器，参考测试模型需要考虑支持的载频数（容量）、连接基站数量、小区总数、AMR语音业务量、PS数据吞吐量和可视电话业务量、Iub传输接口数目、Iur传输接口数量、Iu-CS接口传输接口数量和Iu-PS传输接口数量。WCDMA基站控制器的功能和性能应满足YD/T1552-2009。WCDMA基站控制器参考测试模型涉及的系统配置参数见表3。表3WCDMA基站控制器参考测试模型参数列表模型项目
硬件容量(实际承载载频数)
所带基站个数
