【HG化工标准】 代替 HG/T 2379-1992 石墨粘接剂粘接剪切强度试验方法

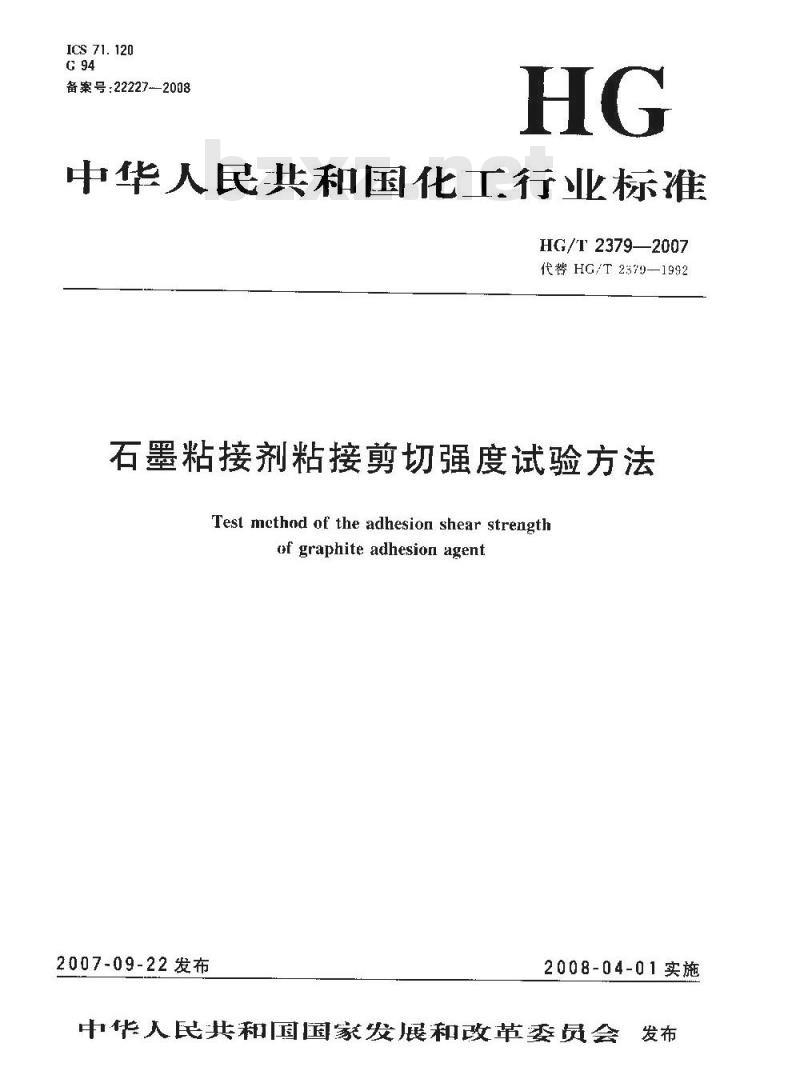

ICS 71. 120
备案号：222272008
中华人民共和国化工行业标准
HG/T 2379—2007
代替HG/T 2379—1992
石墨粘接剂粘接剪切强度试验方法Test method of the adhesion shear strengthof graphite adhesion agent
2007-09-22发布
2008-04-01实施

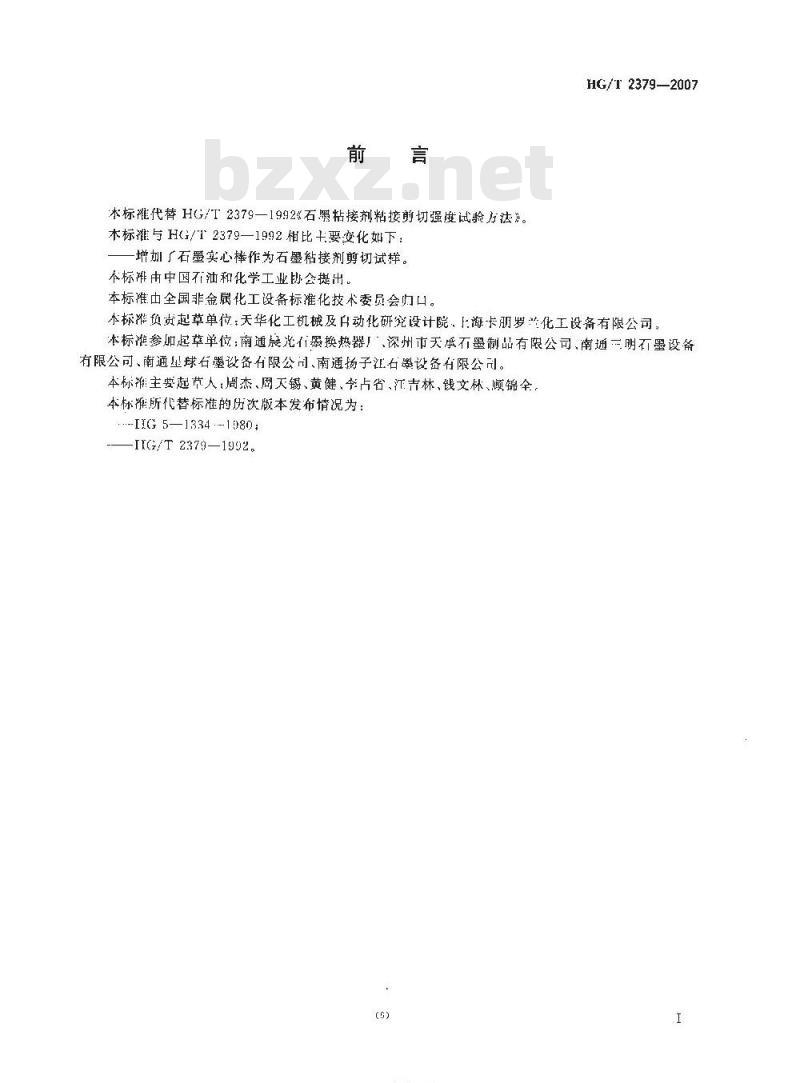

中华人民共和国国家发展和改革委员会发布前言
水标雅代替HG/T2379—1992《石累粘接剂粘接前切强度试验方法》。本标准与HG/T2379—1992相比十要变化如下：增加了石墨实心棒作为石墨粘接剂剪切试样。本标雅由中国石油和化学工业协会提出。本标准由全国非金属化工设备标准化技术委员会门口。HG/T 2379—2007
本标准负资起草单位：天华化工机械及动化研究设计院，上海卡朋罗兰化工设备有限公司。本标准参加起草单位：南通晨光行器换热器厂深州市天承石墨制品有限公司、南通二明石墨设备有限公司、南通星球石墨设备有限公司、南通场子江右器设备有限公司。本标滩主要起草人：周杰、周天锡、黄健、李占省、江吉林、钱文林、顺锦全，本标准所代替标准的历次版本发布情况为：.-JIG 5—1334·--1080;
—IIG/T2379—1992。
TKAONYKAca

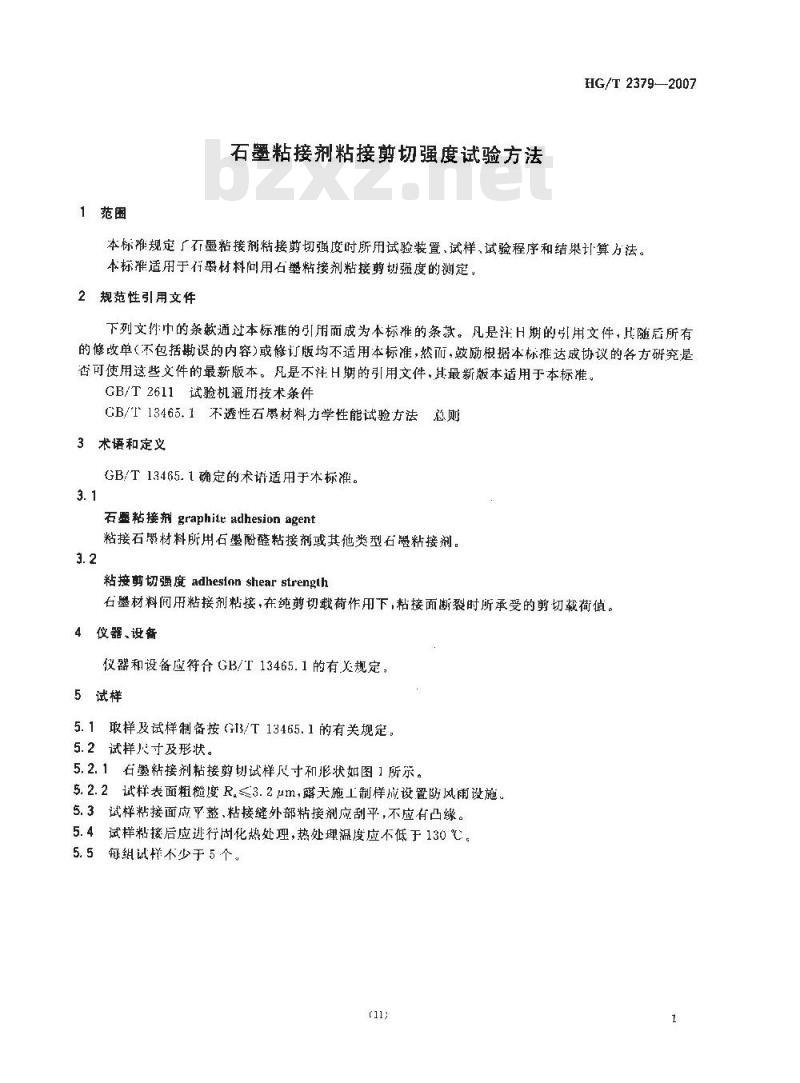

1范围
石墨粘接剂粘接剪切强度试验方法HG/T 2379—2007
本标摊规定石墨粘接剂粘接剪切强度时所用试验装置、试样、试验程序和结果计算方法。本标准适用于行睾材料问用石塑粘接剂粘接剪切强度的测定。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注H期的用文件，H随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准。GB/T2611试验机通用技术条件
GB/T13465.1不透性石累材料力学性能试验方法总则3术语和定义
GB/T13465.1确定的术适用于术标准。3.1
石塑粘接剂graphiteadhesion agent粘接石累材料所用石墨酚醛粘接剂或其他类型石墨粘接剂。3.2
粘接剪切强度adheslonshearstrength石墨材料间用粘接剂粘接，在纯剪切载荷作用下，粘接面断裂时所承受的剪切载荷值。4仪器、设备
仪器和设备应符合GB/T13465.1的有.X规定。5试样
5.1取样及试样制备按（G13/T13465.1的有关规定，5.2试样尺寸及形状。
5.2.1石馨粘接剂粘接剪切试样尺寸和形状如图1所示。5.2.2试样表面粗度R，≤3.2μm，露天施工制样成设置防风雨设施。5.3试样粘接面应平整、粘接缝外部粘接剂应刮平，不应有凸缘。5.4试样粘接后应逃行固化热处理，热处理温度应不低于130℃。5. 5每组试样不少于5个。www.bzxz.net
HG/T 2379—2007

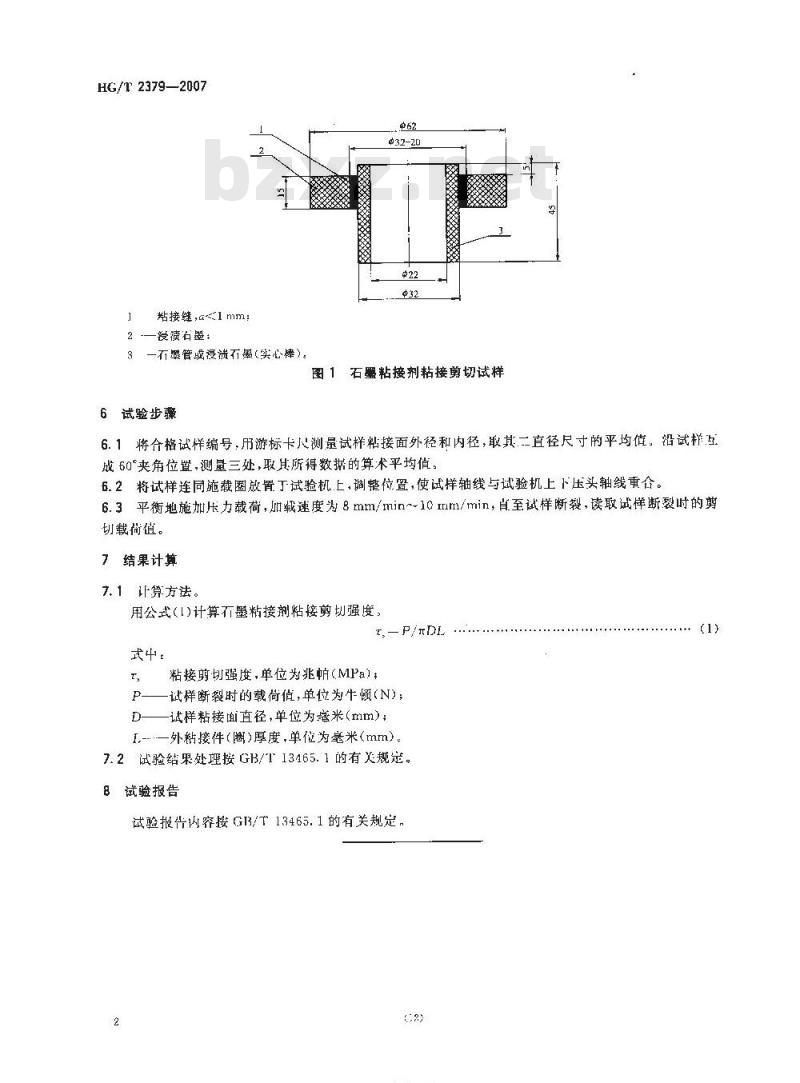

粘接辫，a1mm:
2-—筱愤石墨：
一石管或浸满石墨(实心棒)。
6试验步骤
037-20
图1石墨粘接剂粘接剪切试样
6.1将合格试样编号，用游标卡尺测显试样粘接面外径和内径，取其二直径尺寸的平均值。沿试样互成60°夹角位置，测量三处，取其所得数据的算术平均值。6.2将试样连同施载圈放置丁试验机上，调整位置，使试样轴线与试验机上下压头轴线重合。6.3平衡地施加压力载荷，加载速度为8mm/min10mm/min，直至试样断裂，读取试样断裂时的剪划载街值。
结果计算
7.1计算方法。
用公式（1)计算不墨粘接剂粘接剪划强度，T,P/TDL
式中：
粘接剪切强度，单位为兆帕（MPa）：P-
-试样断裂时的载荷值，单位为牛颂(N)；D—试样粘接面直径，单位为察米（mm）：1.—外粘接件（圈）厚度，单位为米（mm）7.2试验结果处理接GB/T13465.1的有关规定。8试验报告
试验报告内容接G3/T13465.1的有关规定，2
TKAONYKAca
中华人民共和国
化工行业标准
石墨粘接剂粘接抗拉强度试验方法石墨粘接剂粘接剪切强度试验方法HG/T 2378--2379—2007
H版发行：化学工业出版社
（北京市东城区青年湖南街13号峰政编码102011)北京云浩印刷有限责任公司印装850mm×1230mm1/16印张1
字数16千字
2008年4H北京第1版第1次印刷
书号：155020536
购书咨询：01064518888
售后服务：019-64518899
网5t:hup://cip.com.cn
凡购买本书，如存缺担质量间题，本社销售中心负责调换。版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
