【HG化工标准】 代替 HG/T 2378-1992 石墨粘接剂粘接抗拉强度试验方法

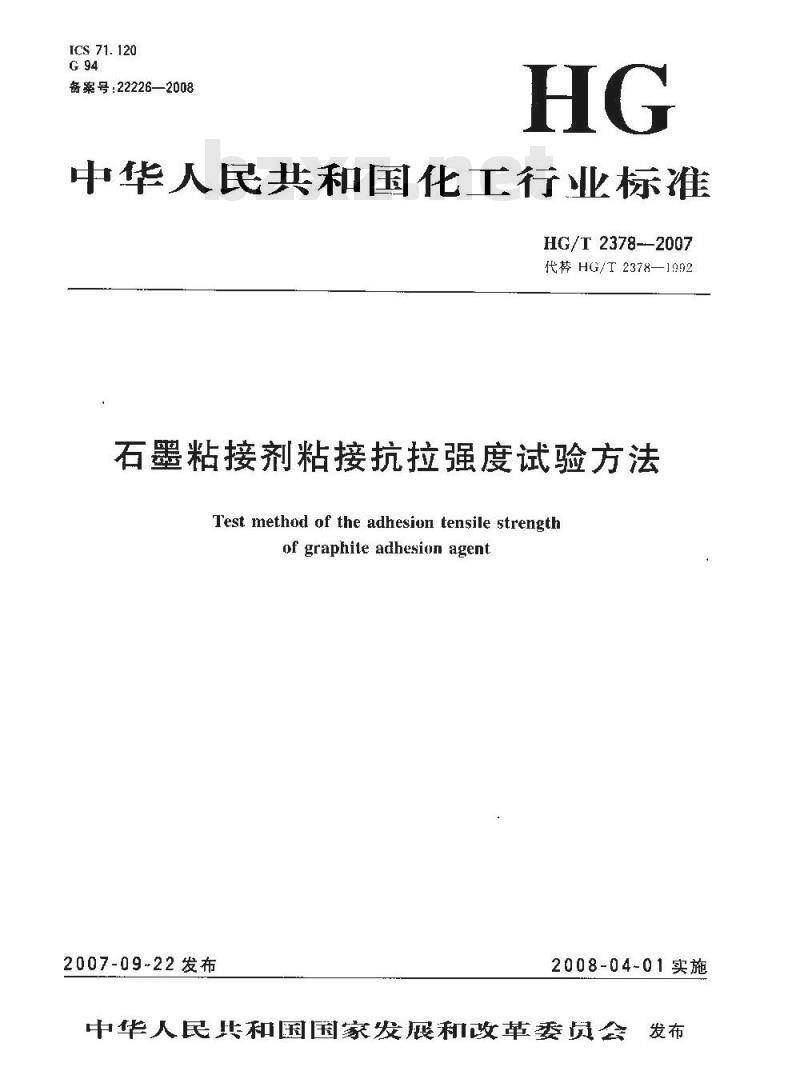

ICS 71. 120
备案号：22226—2008
中华人民共和国化工行业标准wwW.bzxz.Net
HG/T2378--2007
代替HG/T2378—1992
石墨粘接剂粘接抗拉强度试验方法Test method of the adhesion tensile strengthof graphile adhesion agent
2007-09-22发布
2008-04-01实施
中华人民共和国国家发展和政革委员会发布
HG/T 2378—2007

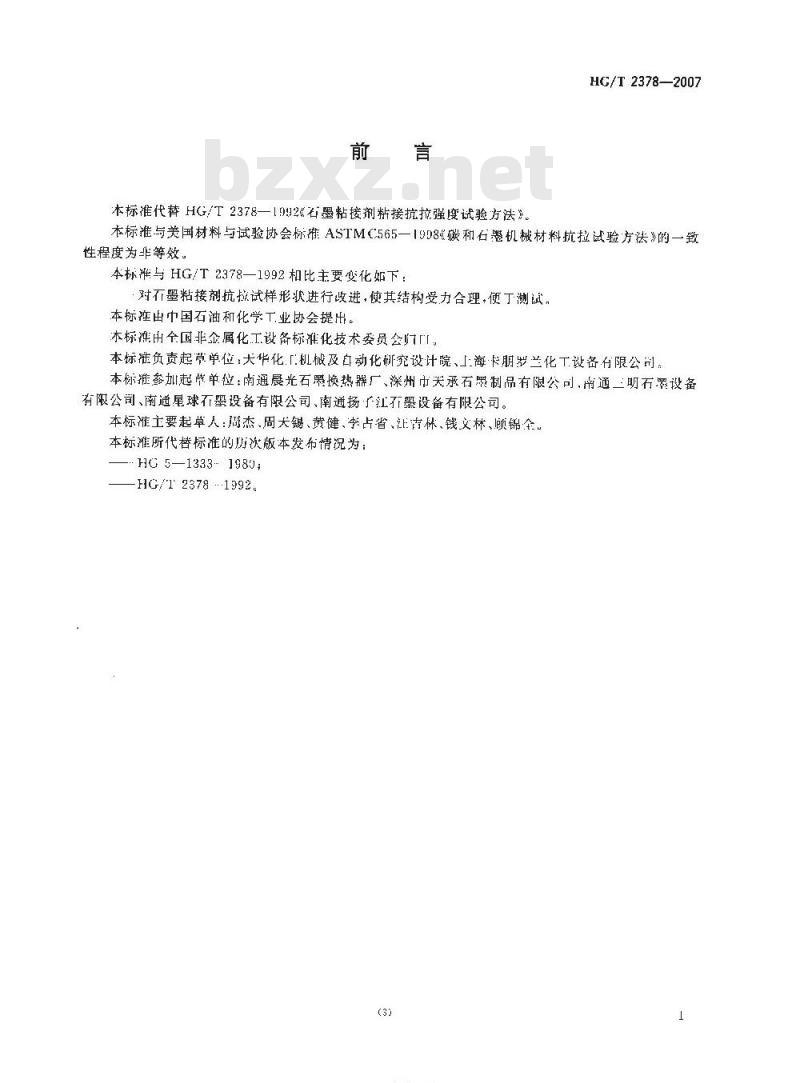

本标准代替HG/T2378—1992《石墨粘接剂粘接抗拉强度试验方法》。本标准与美国材料与试验协会标雅ASTMC565一19D8&碳和石整机械材料抗拉试验方法》的一致性程度为非等效。
本标准与HG/T2378—1992和比主要变化如下：对石墨粘接剂抗拉试样形状进行收进，使其结构受力合理，便丁测试。本标旌出中国石油和化学工业协会提出。本标准由全国非金属化工设备标准化技术委员会门门本标准负责起节单位：大华化.「机械及白动化研究设计院、工海卡朋岁兰化工设备有限公司。本标推象加起肯单位：南通晨光石墨换热器厂、深州市天承石思制品有限公司，南通三明石器设备有限公司、南通星球石墨设备有限公司、南通扬·广江墨设备有限公司。本标准主要起草人：厨杰、周大锡、黄健、李占省、证青林、钱义林、顾锦全本标准所代替标准的历次版本发布情况为：HG5—1333-1980
HG/T2378.1992
TKAONYKAca

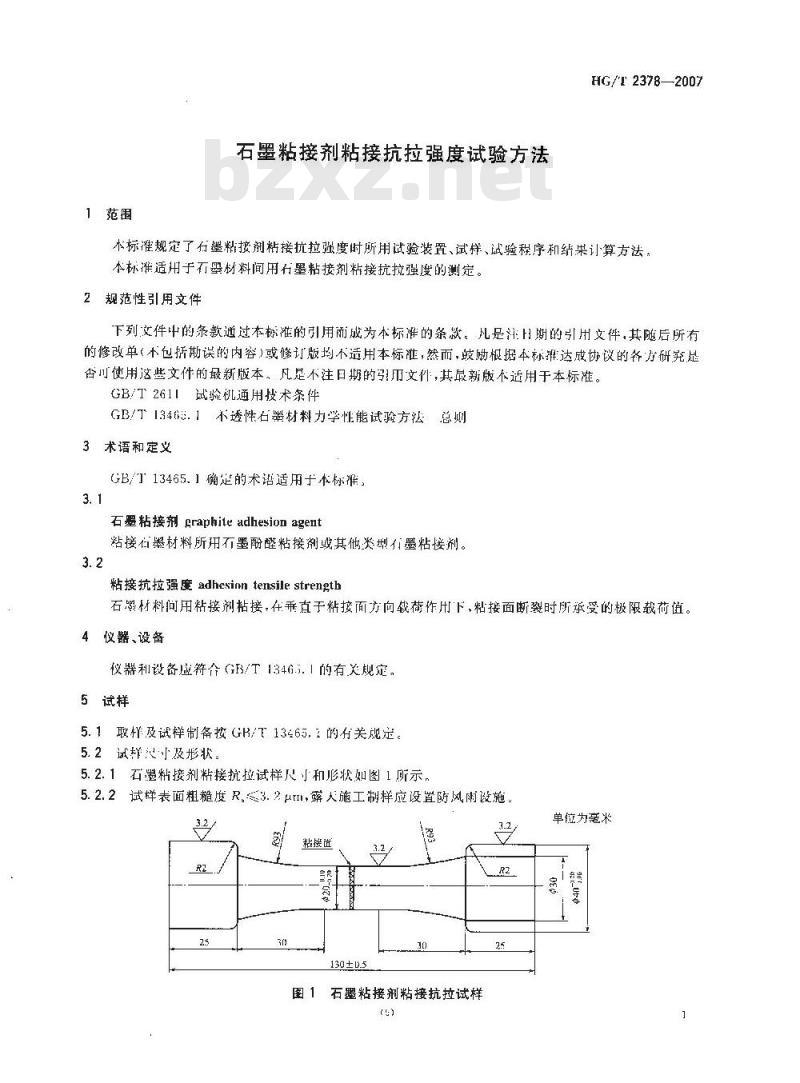

1范围
石墨粘接剂粘接抗拉强度试验方法HG/T 2378—2007
本标准规定了石墨粘接剂粘接抗拉强度时所用试验装置、试样、试验程序和结果算方法，本标准适用于石墨材料间用右墨粘接剂粘接抗拉强度的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不造用本标准，然而，皱励根据本标推达成协议的各力研究是否川使用这些文件的最新版本。凡是不注日期的引用文件，其最新版不适用于本标准。GB/T2611试验机通用技术条件
GB/T1346.1不透性石器材料力学性能试验方法总则3术语和定义
GB/T13465.1确定的术语适用于标准，3. 1
石墨粘接剂graphileadhesionagent粘接石器材料所用石墨酚醛粘接剂或其他类型行墨粘接剂。3.2
粘接抗拉强度adhesinn tensile strength石磐材料问用粘接剂粘接，在乘直于粘按面方向载荷作用下，粘接面断裂时所承受的极限裁荷值。仪器、设备
仪器利设备应符合GB/T1346.3.1的有关规定。5试样
5.1取样及试样制备按GB/T13265.2的有关规定。5.2试样心及形状
5.2.1石墨粘接剂粘接抗拉试样尺小和形状如图1所示，5.2.2试样表面粗糙度R,≤3.2μm.露大施工制样应设置防风雨设施，单位为毫米
粘接放
石墨粘接剂粘接抗拉试样
HG/T2378—2007

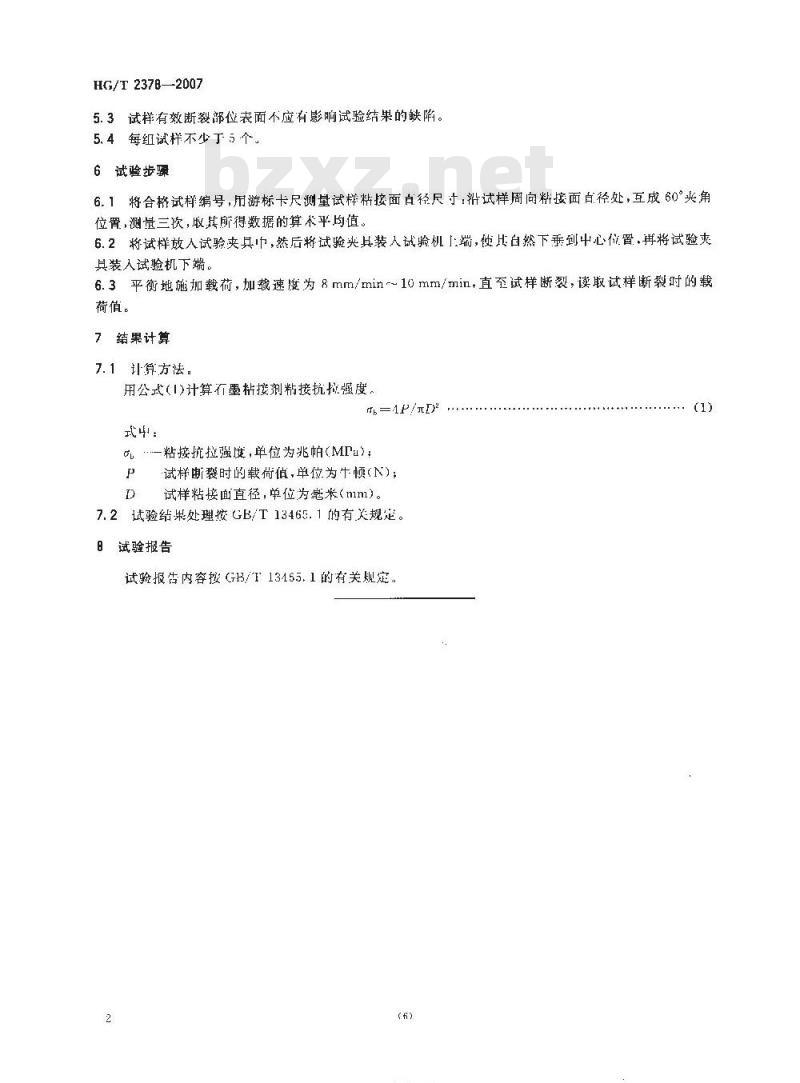

5.3试样有效断裂部位表面不应有影响试验结果的缺陷。5.4每纽试样不少于5个。
6试验步骤
6.1将合格试样编号，用游标卡尺测量试样粘接面占径尺寸：沿试样周向粘接面占径处，互成60°夹角位置，测量三次，取其所得数据的算术平均值。6.2将试样放入试验夹具中，然后将试验类其装入试验机1端，使H白然下垂到中心位置，再将试验夹具装入试验机下端。
6.3平衡地施加载荷，加裁速度为8mm/min~10mm/min，直至试样断裂，读取试样断裂时的载荷值。
7 结果计算
7.1计算方法。
用公式(1)计算石墨粘接剂粘接抗拉强度，=4P/元2
式中：
一粘接抗拉强度，单位为兆帕（MPu)：试样断裂时的载荷值，单位为牛顺(N)；D
试样粘接面直径，单位为米(mm）。7.2试验结果处理按GB/T13465.1的有美规定。日试验报告
试验报告内容按GB/13455，1的有关规定。2
TKAONYKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
