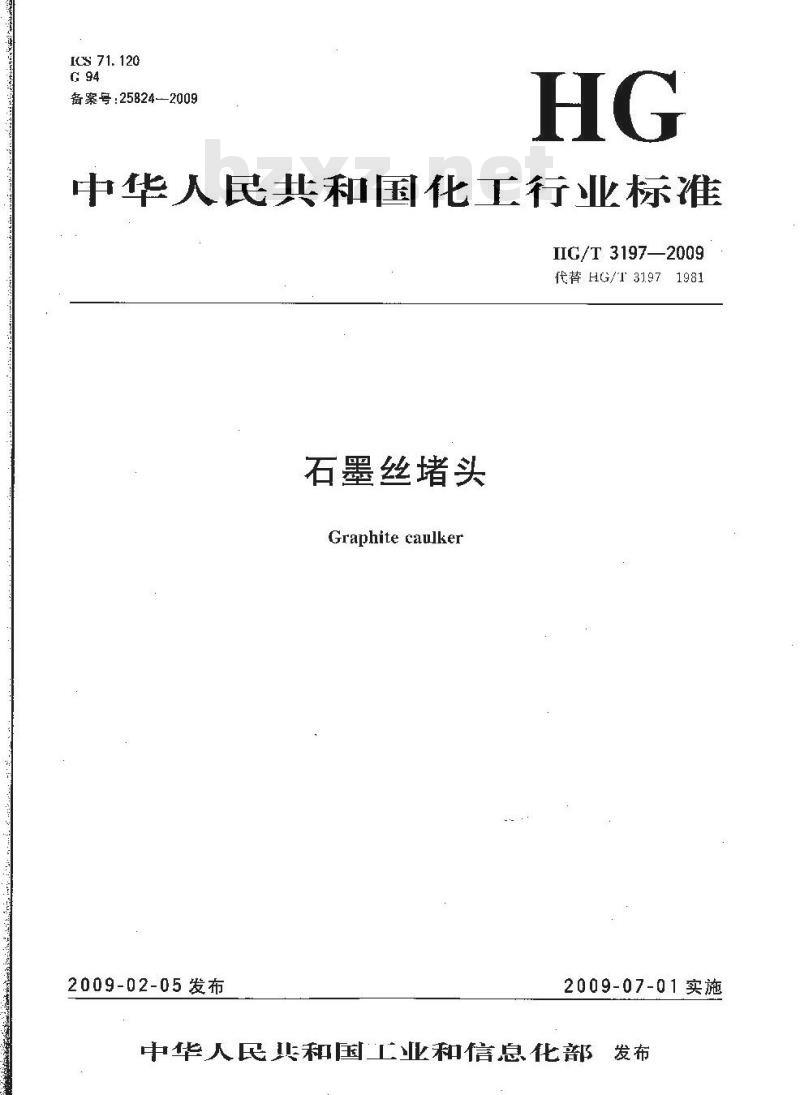

【HG化工标准】 代替 HG/T 3197-1981 石墨丝堵头

ICS71.120
备案号：25824-2009
中华人民共和国化工行业标准
IIG/T3197—2009
代替HG/T31971981
石墨丝堵头
Graphite caulker
2009-02-05发布
2009-07-01实施
中华人民儿和国工业和信息化部发布KAoNrKAca

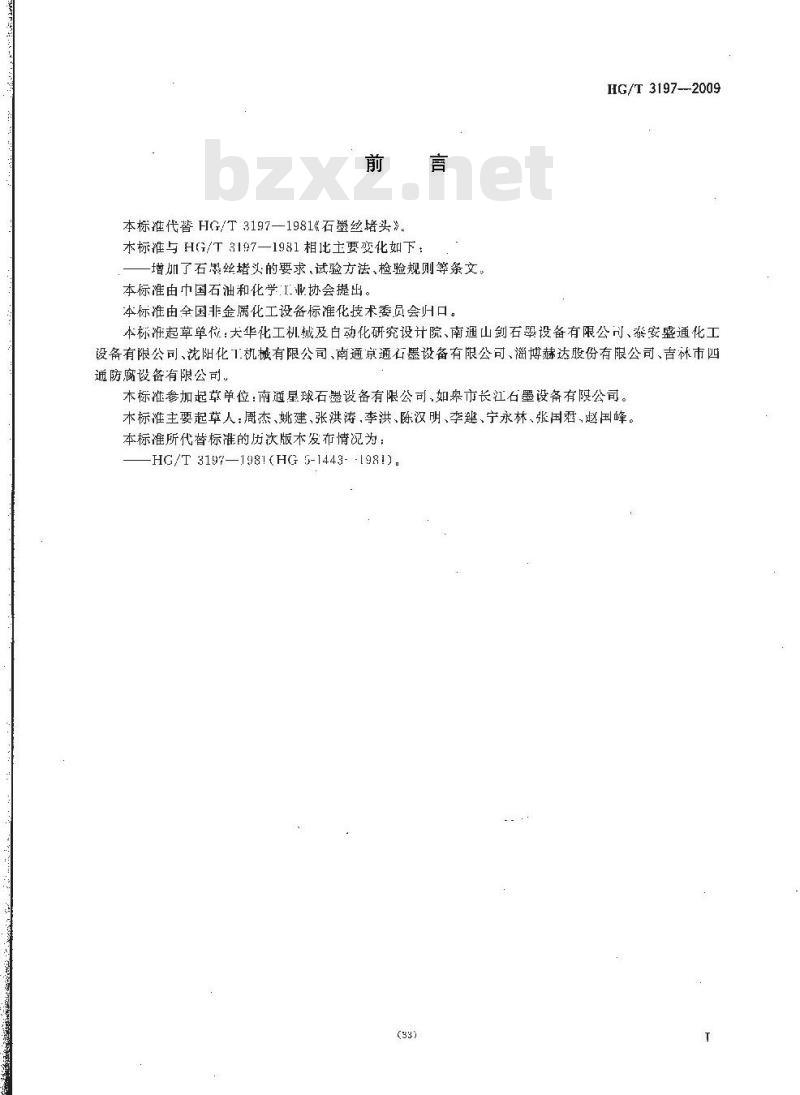

本标准代替HG/T3197—1981《石墨丝猪头》言
本标准与HG/T 3197—1981相比主要变化如下：增灿了石丝堵的要求、试验方法、检验规则等条文：本标准由中国石油和化学I业协会提出。本标准由全国非金属化工设备标准化技术委员会归口。HG/T3197-2009
本标准起草单位：大华化工机燃及白动化研究设计院、南通山剑石翠设备有限公司、泰安盛通化工设备有限公司、沈阳化1机械有限公司、南通京通石墨设备有限公司、淄博赫达股份有限公司、吉林市四通防腐设备有限公司。
本标准参加起草单位：南逆星球石證设备有限公可，如桌市长江石墨设备有限公司。木标准主要起草人：周杰、姚建、张洪涛，李洪、陈汉明、李霆、宁永林、张国君，赵国峰。本标准所代替标准的历次版本发布情况为：-HG/T 3197—1981(HG 5-1443--1981) .(33)
KAoNrKAca
石墨丝堵头
HG/T3197—2009

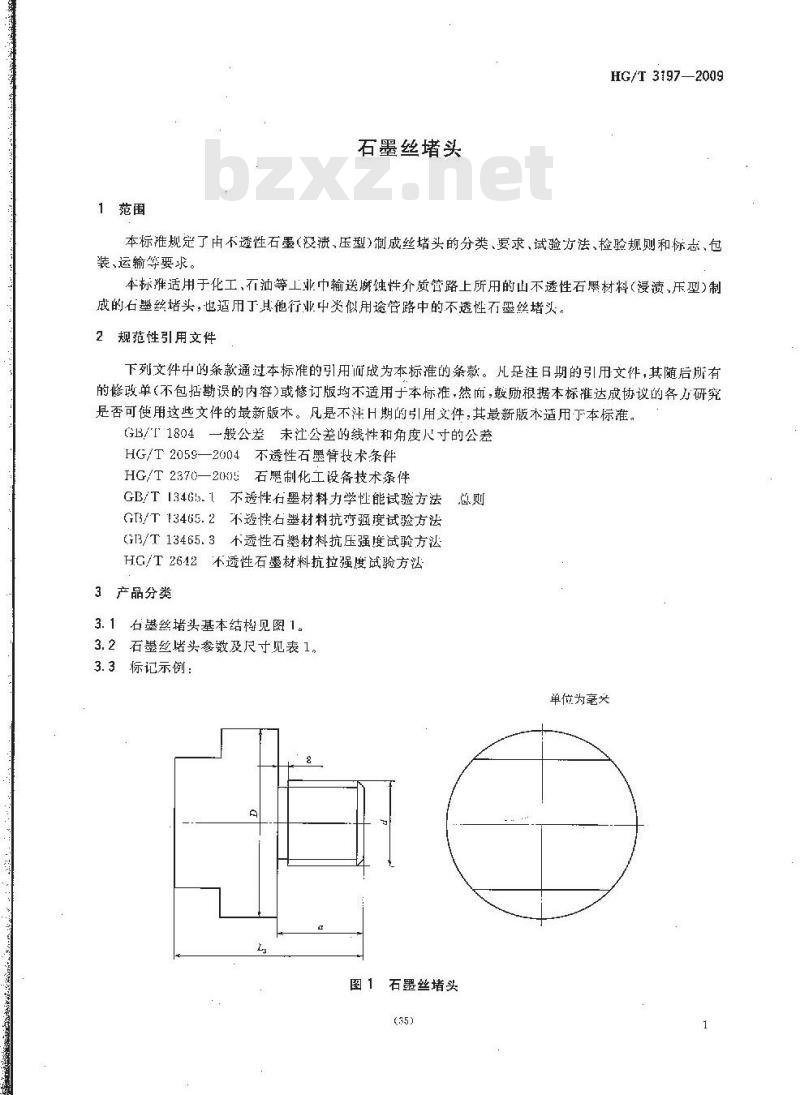

本标准规定了由不透性石墨（渍、压型)制成丝堵头的分类、要求，试验方法、检验规则和标志、包装、运输等要求。
本标雅适用于化工，石油等工业中输送魔蚀性介质管路上所用的山不透性石累材料（浸渍，乐型)制成的石墨丝堵头，也适用丁其他行业中类似用途管路中的不透性石墨丝堵头。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各力研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版木适用于本标准。GB/T1804一般公差未江公差的线性和角度儿寸的公差HG/T2059—2004不透性石墨管技术条件HG/T2370—2005石墨制化工设备技术条件GB/T1346。1不透性石墨材料力学性能试验方法总则Gr3/T13465.2不透性右墨材料抗弯强度试验方法(GI3/T13465.3不透性石墨材料抗压强度试验方法HG/T2612不透性石墨材料抗拉强度试验方泌3产品分类
3.1墨丝堵头基本结格见图1。
3.2石墨丝堵头参数及尺寸见表1。3.3标记示例：
单位为毫关
图1石墨丝堵头
HG/T3197-2009
公称直径DN
M67×8
M85×4
MIonx4
表1石墨丝堵头尺寸
公称直径DN25的石墨丝堵头标记如下：石墨丝堵头DV25HG/T31972008
4要求bZxz.net
4. 1 石墨丝培头使用压力不天于 0. 3 MPa。D
单位为毫米
4.2石墨丝堵头所用材料物理性能成符合HG/T2370—2005中表1的要求。4.3石墨丝堵头的末注加T公差等级按GB/T【801规定，加T面取m级，非加工面心寸取c级。4.4石丝堵头的表面粗糙度为R,≤12.5 μml。5
试验方法
石墨丝堵头所用不透性墨材料性能试验收样接GB/T13465.1方法进行。5.1
5.2石墨丝堵头所用不透性石墨材料抗性能试验按GB/T13455.2方法进行。5.3石墨丝堵头所用不透性石激材料抗压性能试验按G13/T13455.3方法进行。5.4石墨丝堵头所用不透性石墨材料抗拉性能试验按HG/T 2612方法进行。6检验规则
6.1出厂检验
6.1.1目测石丝堵头外观质量，用分度值不低于0.02mm的游标卡测量石墨丝堵头尺寸偏差。6.1.2用螺纹坏规检验石墨丝堵头螺纹处，相邻螺扣的同部位不得同吋断缺。6.2型式检验
型式检验项目为HG/T237(0一2005中表1规定的内容。有下列情况之一时应进行型式检验：a）原料、}艺有较大改变可能影响产品性能时。b）新产品试制。
c）产品长期停产后恢复生产。
6.3判定规则
石墨丝堵头外观质量，尽寸及物理力学性能应符合第4章的要求。石墨丝堵头所用不透性石燃树料的抗拉强度、抗弯强度，抗压强度指标.如有-项不符合要求，则该批石墨丝堵头为不合格，标志、出厂文件及包装、运输
石墨丝堵头标志、出厂文件及包装、运输按HG/T2059—2004中第7章的规定。(36)
TTKAoNirKAca
