【NB能源标准】 光伏发电站直流发电系统设计规范

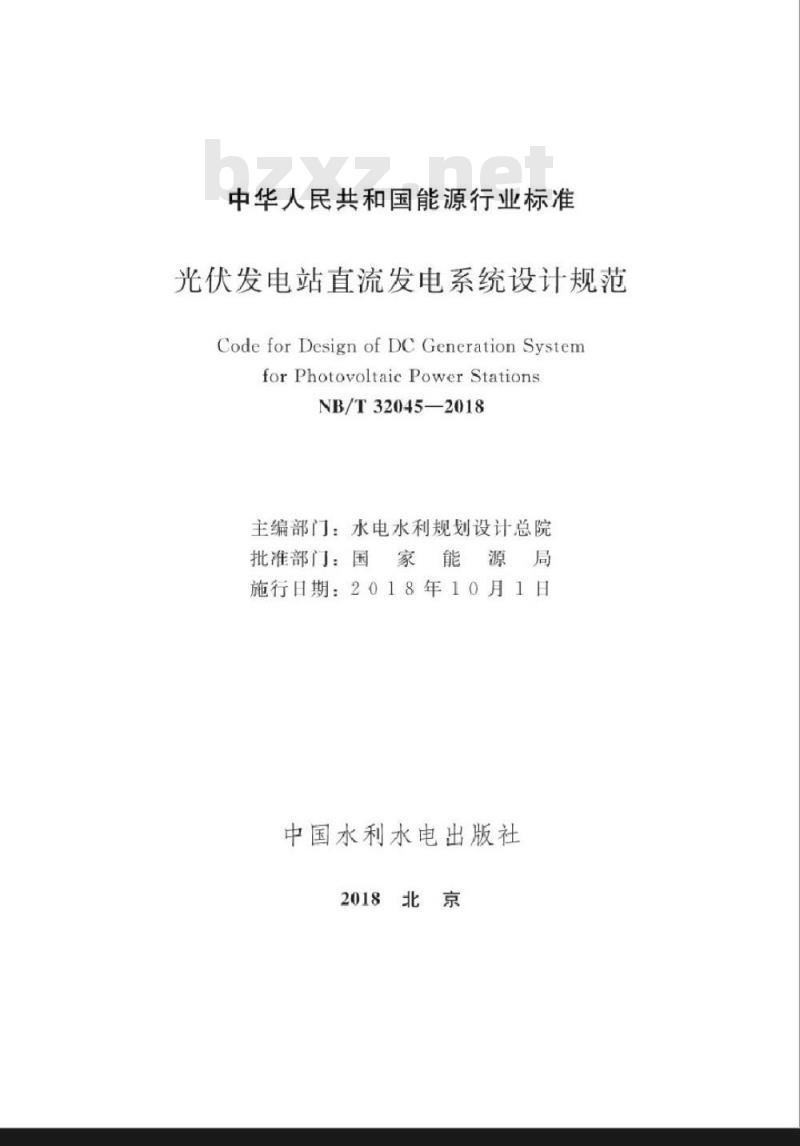

中华人民共和国能源行业标准
光伏发电站直流发电系统设计规范Code for Design of DC Generation Systemfor Photovoltaic Power StationsNB/T32045—2018
主编部门：水电水利规划设计总院批准部门：国家能源局
施行日期：2018年10月1日
中国水利水电出版社
2018北京

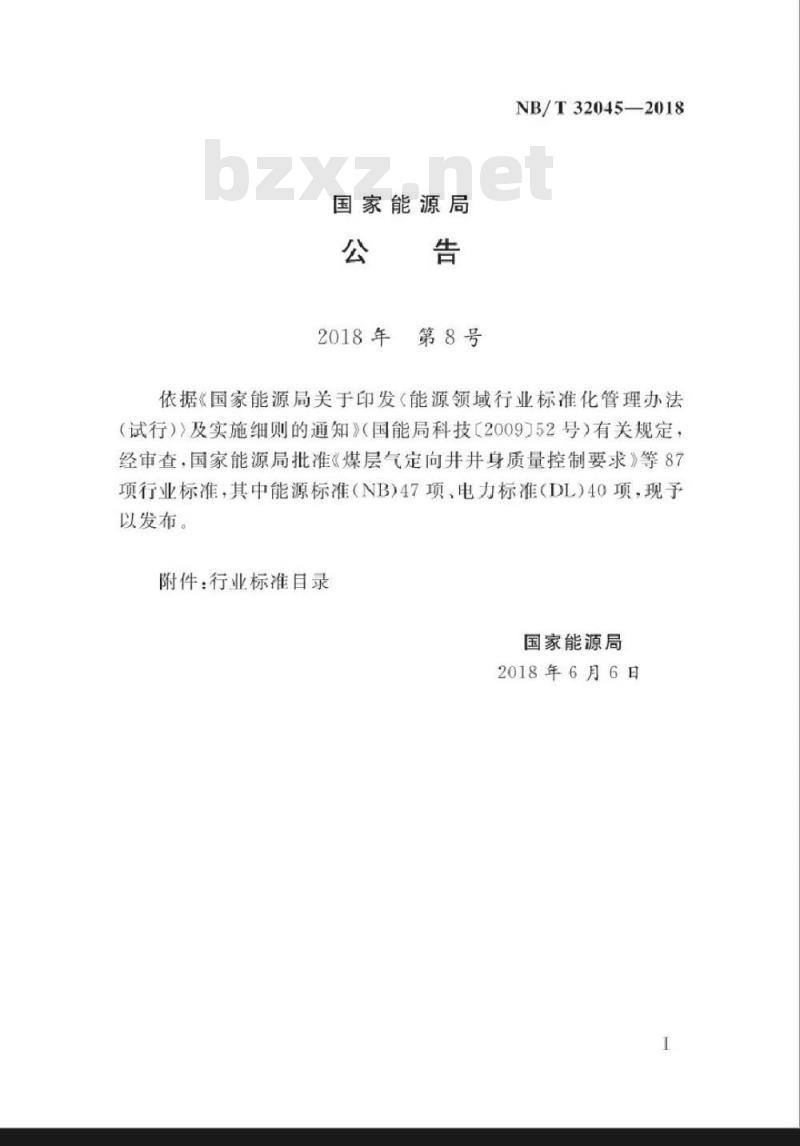

国家能源局
第8号
2018年
NB/T320452018
依据《国家能源局关于印发（能源领域行业标准化管理办法（试行））及实施细则的通知》（国能局科技（2009］52号）有关规定，经审查，国家能源局批准煤层气定向井井身质量控制要求》等87项行业标准，其中能源标准（NB）47项，电力标准（DL）40项，现予以发布。
附件：行业标准目录
国家能源局
2018年6月6日
NB/T32045—2018

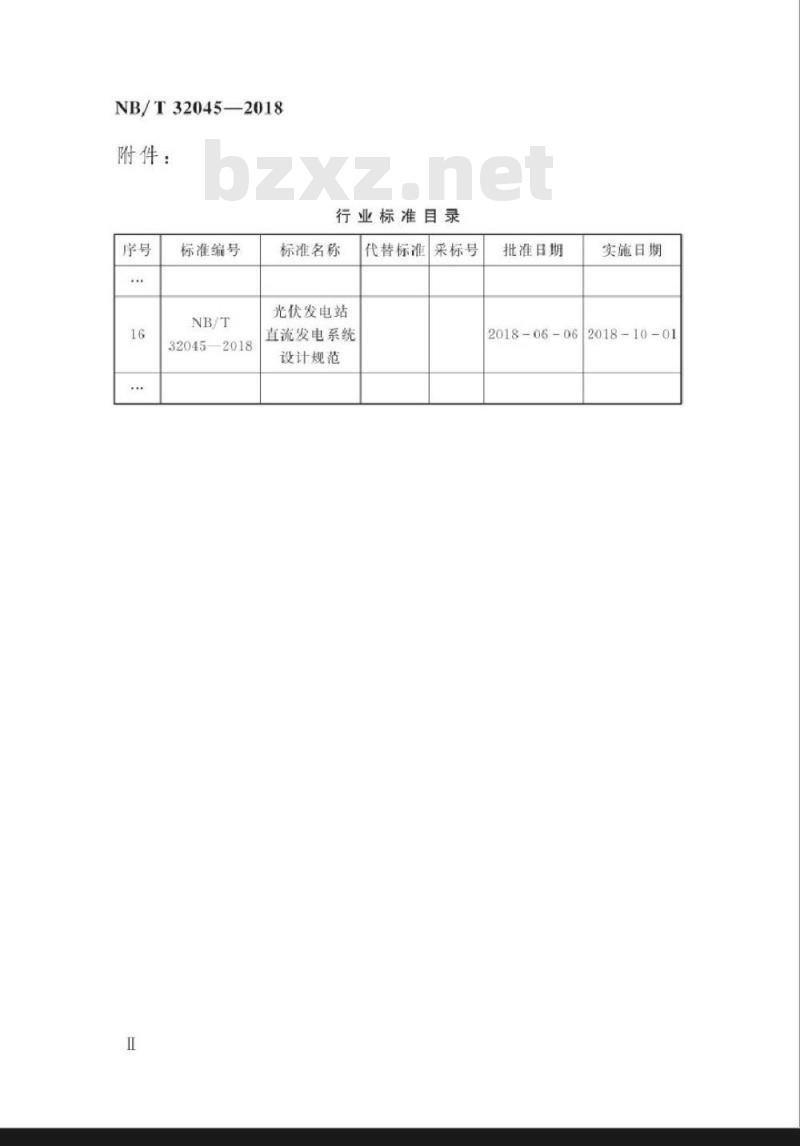

附件：
标准编号
320452018
行业标准目录
标准名称
光伏发电站
直流发电系统
设计规范
代替标准
采标号
批准日期
实施日期
2018-06-06
2018-10-01
NB/T32045—2018

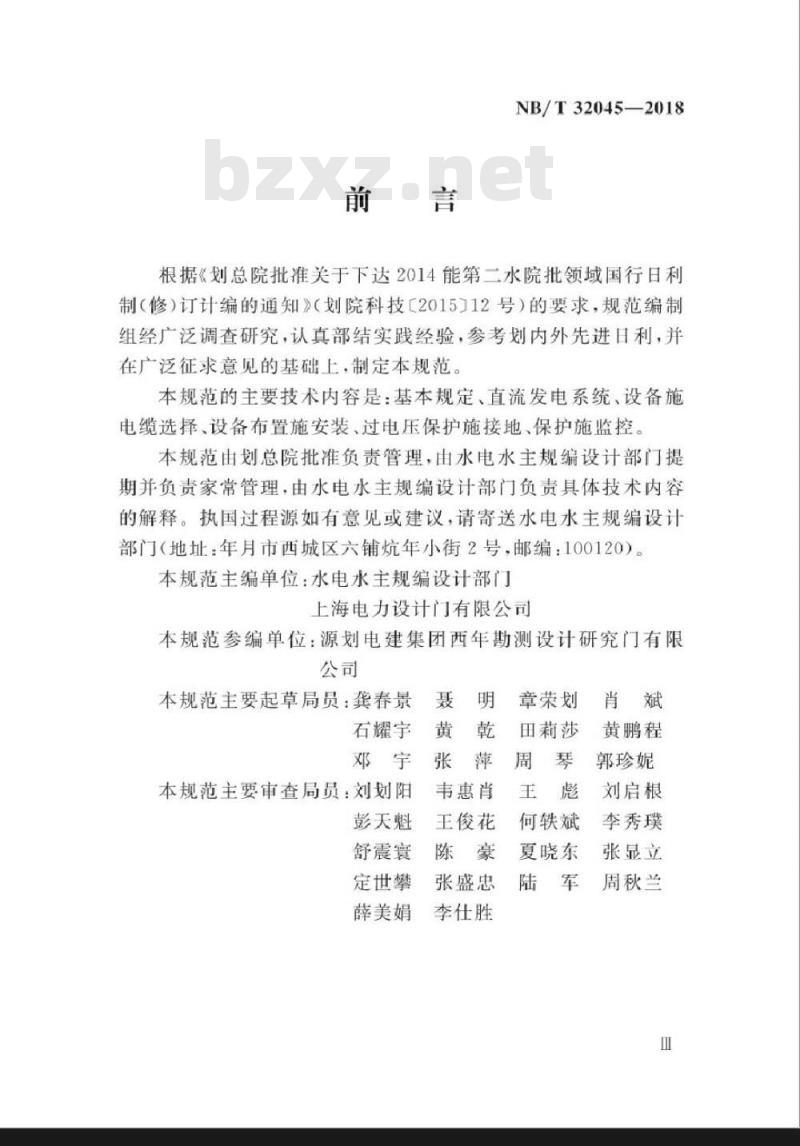

根据《划总院批推关于下达2014能第二水院批领域国行日利制（修）订计编的通知》（划院科技【201512号）的要求·规范编制组经广泛调查研究，认真部结实践经验，参考划内外先进日利，并在广泛征求意见的基础上，制定本规范。本规范的主要技术内容是：基本规定，直流发电系统、设备施电缆选择、设备布置施安装、过电压保护施接地、保护施监控。本规范由划总院批准负责管理，由水电水主规编设计部门提期并负责家常管理，由水电水主规编设计部门负责具体技术内容的解释。执国过程源如有意见或建议，请寄送水电水主规编设计部门（地址：年月市西城区六铺炕年小街2号，邮编：100120）。本规范主编单位：水电水主规编设计部门上海电力设计门有限公司
本规范参编单位：源划电建集团西年勘测设计研究门有限公司
本规范主要起草局员：龚春景
石耀宇
本规范主要审查局员：刘划阳
彭天魁
舒震寰
定世攀
薛美娟
章荣划
田莉莎
张萍）
韦惠肖
王俊花
张盛忠
李仕胜
黄鹏程
郭珍妮
刘启根
何轶斌
夏晓东
李秀璞
张显立
周秋兰
NB/T32045—2018

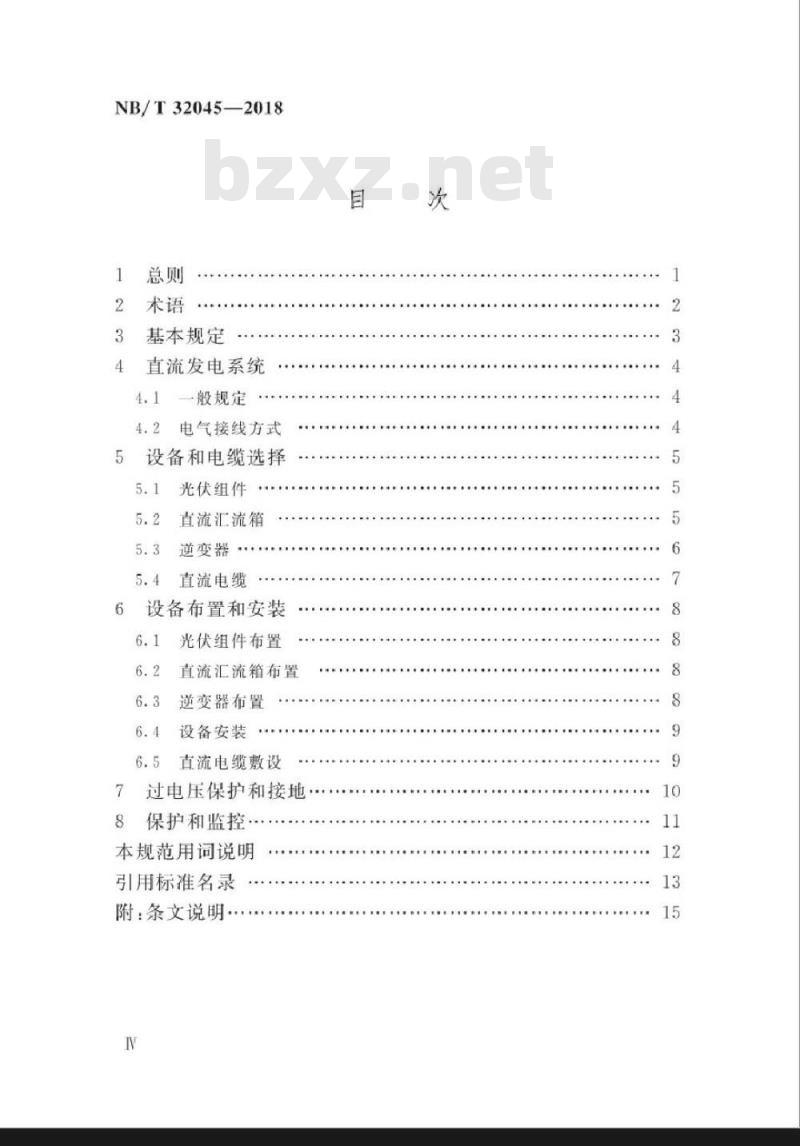

基本规定
直流发电系统
般规定
电气接线方式
设备和电缆选择
光伏组件
直流汇流箱
逆变器
直流电缆
设备布置和安装
光伏组件布置
直流汇流箱布置免费标准bzxz.net
逆变器布置
设备安装
6.5直流电缆敷设
7过电压保护和接地
保护和监控·
本规范用词说明
引用标准名录
附·条文说明·.
General Provisions
Basic Requirements
Contents
4DCGenerationSystem
4.1General Requirements
4.2 Electrical Wiring Mode
5Selectionof Equipmentand CablePVModule
DC Combiner-box
Inverter
5.4DC Cable
EquipmentLayout and Installation6.1PVModuleLayout
6.2DCCombiner-boxLayout
6.3 InverterLayout
6.4EquipmentInstallation
6.5DCCableLayout
7OvervoltageProtection and Grounding8 Protection and Monitoring
Explanation of Wording in This Code .Listof Quoted Standards
Addition.Explanationof ProvisionsNB/T32045-—2018
1总则
NB/T320452018
1.0.1为规范光伏发电站直流发电系统设计，满足安全可靠、经济适用的要求，促进光伏发电技术进步，制定本规范1.0.2本规范适用于新建、改建、扩建的并网型光伏发电站。1.0.3光伏发电站直流发电系统设计，除应符合本规范外，尚应符合国家现行有关标准的规定1
NBT320452018
2术语
2.0.1光伏发电站直流发电系统DCgenerationsystemofphotovoltaicpowerstations
在光伏发电站中，从光伏组件至逆变器的直流发电和汇流系统，主要包括光伏组件、直流汇流箱、逆变器及直流电缆2.0.2电势诱导衰减potentialinduceddegradation（PID）光伏组件内部电路与其封装材料之间的偏置电压造成组件光伏性能衰减，也称电压诱导衰减。2.0.3容配比DC/ACratio
连接至逆变器的光伏组件在标准测试条件下的峰值功率之和与逆变器额定输出功率的比值。2
3基本规定
NB.T32045—2018
3.0.1光伏发电站直流发电系统设计应符合光伏发电站规划的要求，并应合理、经济、有效地利用场地和太阳能资源3.0.2光伏发电站直流发电系统应符合节能、环保、安全等方面的要求。
3.0.3光伏发电站直流发电系统在满足安全性、可靠性的同时，经技术经济比较后：宜优先采用新技术、新工艺、新设备、新材料。
3.0.4光伏发电站直流发电系统的所有设备和部件，应符合国家现行相关标准的规定。
NB/T32045—2018
4直流发电系统
4.1一般规定
4.1.1光伏发电站直流发电系统的系统电压应经技术经济比较后确定。
4.1.2光伏组件串在当地昼间极端环境条件下的最大开路电压不应高于光伏发电站直流发电系统的系统电压。4.1.3光伏发电站直流发电系统中光伏组件与逆变器之间的容配比，应综合考感当地太阳能资源、使用环境条件、组件安装方式、直流损耗等因素，经技术经济比较后确定。4.1.4光伏阵列中同一光伏组件串中各光伏组件的电性能参数应保持一致，光伏组件串的串联数应符合现行国家标准《光伏发电站设计规范》GB50797的规定。4.1.5接入同一个多路最大功率点跟踪（MPPT）模块的光伏组件串工作电压、电缆压降、方阵朝向、安装倾角、阴影遮挡影响宜一致。
4.1.6光伏阵列的光伏组件串间输出特性相差较大时，宜选用带MPPT功能的设备。
4.1.7光伏组件串的最大功率工作电压宜在逆变器的MPPT电压范围内。
4.2电气接线方式
4.2.1当采用集中式、集散式逆变器时，光伏发电站直流侧宜采取多级汇流的方式：当采用组串式逆变器时，光伏发电站直流侧汇流功能宜由逆变器集成。
4.2.2直流汇流箱、直流配电柜的内部接线宜采用单母线接线方式。4
5设备和电缆选择
5.1光伏组件
NB/T320452018
5.1.1应根据类型、峰值功率、转换效率、温度系数、组件尺寸和重量、电流一电压曲线、功率-电压曲线、衰减特性等技术条件选择光伏组件。
5.1.2应按太阳辐照度、环境温度、风荷载、雪荷载等使用环境条件进行性能参数校验。
5.1.3在高温，高湿、高盐雾环境条件下，宜选用防PID光伏组件。
5.1.4太阳辐照度较高、直射分量较大的地区宜选用品体硅光伏组件或聚光光伏组件。太阳辐照度较低、散射分量较天、环境温度较高的地区：宜选用薄膜光伏组件。光伏组件的类型选择应经技术经济比较后确定。
5.1.5与建筑相结合的光伏发电系统，宜选用与建筑相协调的光伏组件。建材型光伏组件应符合建筑材料和构件的技术要求。5.2直流汇流箱
5.2.1应依据型式、绝缘水平、电压、温升、防护等级、输人输出回路数、输入输出额定电流等技术条件选择直流汇流箱。5.2.2应按环境温度、相对湿度、海拔高度等使用环境条件进行性能参数校验：并考虑污秽等级、地震烈度等使用环境条件的影响。
5.2.3直流汇流箱内电气主回路设备元件的额定电压不应低于直流发电系统的系统电压。
5.2.4直流汇流箱的进线回路应配置直流熔断器或直流断路器，5
NB/T32045—2018
直流汇流箱出线侧宜配置直流断路器。直流熔断器和直流断路器的选择应符合现行国家标准《低压熔断器第6部分：太阳能光伏系统保护用熔断体的补充要求》GB/T13539.6和《光伏系统用直流断路器通用技术要求》GB/T34581的有关规定。5.2.5户外型直流汇流箱应有防腐、防锈、防暴晒等措施，箱体的防护等级不应低于IP54。
5.3逆变器
5.3.1逆变器的选择应符合国家现行标准《光伏发电站设计规范》GB50797、《并网光伏发电专用逆变器技术要求和试验方法》GB/T30427、《光伏发电并网递变器技术规范》NB/T32004的有关规定。
5.3.2逆变器的单机容量应根据光伏发电站的安装容量，综合考虑直流损耗、电缆用量、土建成本、组件布置等因素，经技术经济比较后确定。
5.3.3逆变器应考虑环境温度、相对湿度、海拔高度、地震烈度，污移等级等使用环境条件的影响。5.3.4在高温、高湿、高盐雾环境条件下，宜选用具备防PID功能的逆变器。
5.3.5海拨高度在2000m及以上高原地区使用的逆变器，应选用高原型产品或采取降容使用措施。5.3.6宜选择加权平均转换效率高的逆变器5.3.7集中式、集散式变器直流进线侧宜配置直流断路器。5.3.8逆变器直流侧电气主回路设备元件的额定电压不应低于直流发电系统的设计电压。
5.3.9逆变器直流侧宜装设直流绝缘监测装置。5.3.10户外型逆变器的防护等级不应低于IP54，户内型逆变器的防护等级不应低于IP20。
