【NB能源标准】 页岩气自支撑裂缝导流能力测定推荐方法

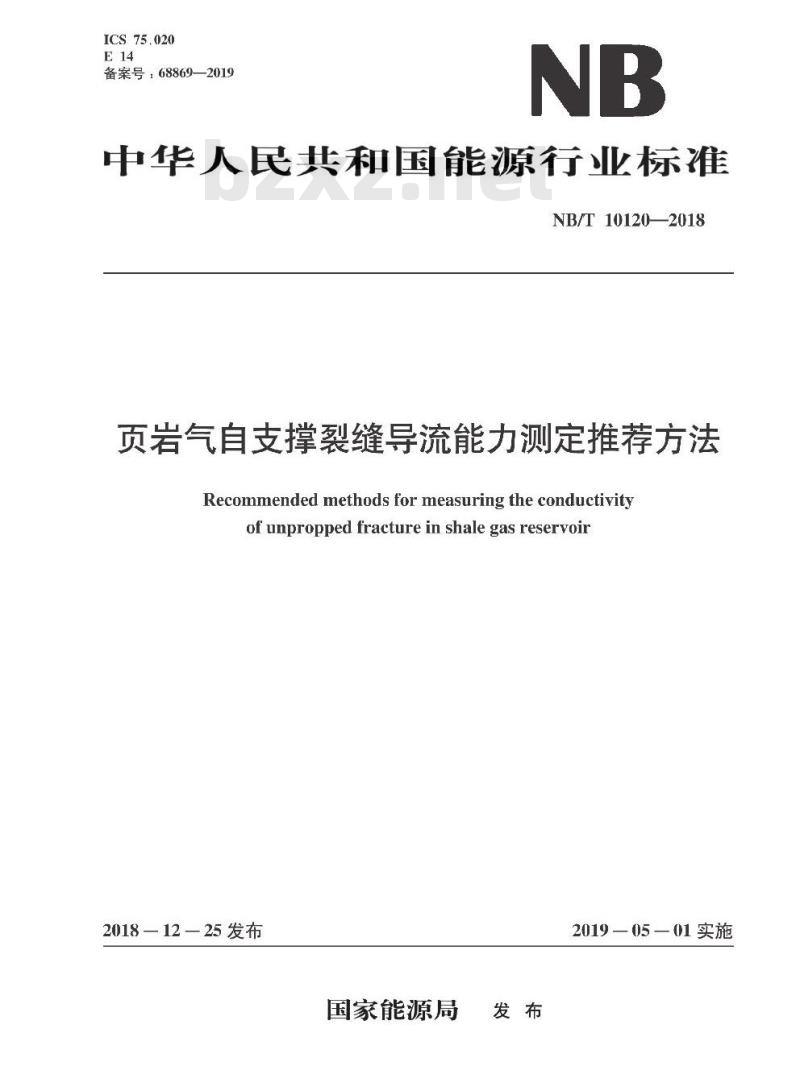

ICS75.020
备案号：68869—2019
中华人民共和国能源行业标准
NB/T101202018
页岩气自支撑裂缝导流能力测定推荐方法Recommended methods for measuring the conductivityof unpropped fracture in shale gas reservoir2018—12—25发布
国家能源局
2019—0501实施

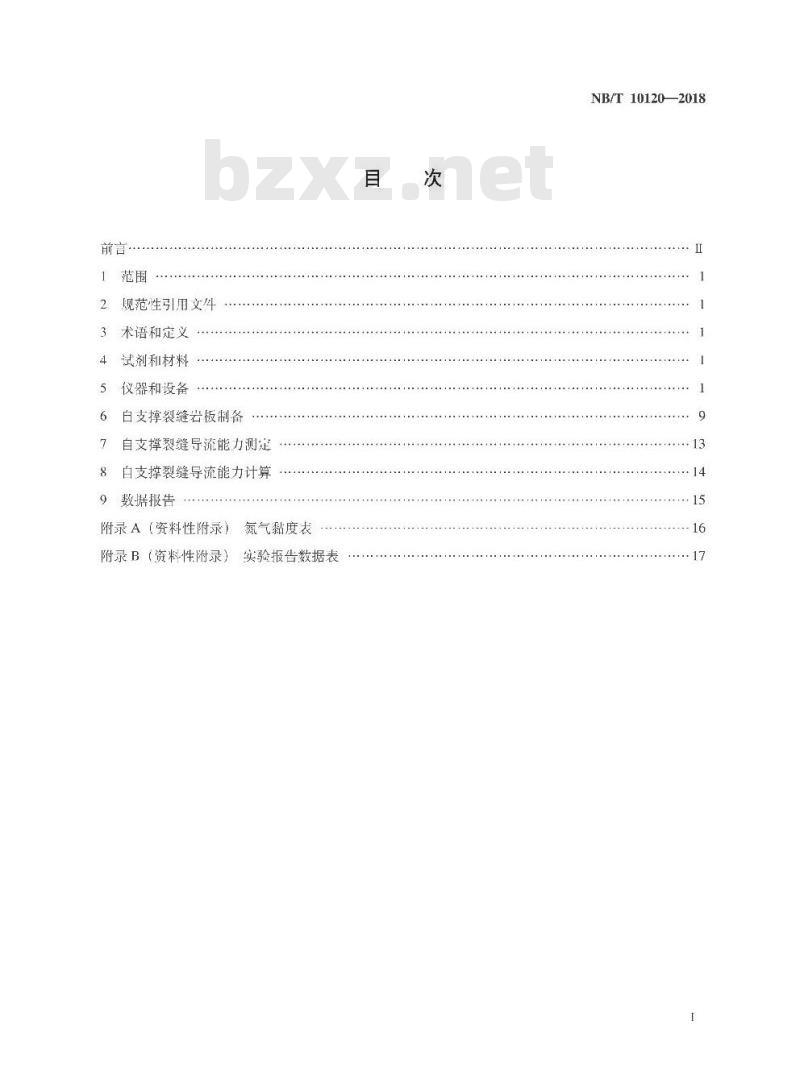

范性引用文件
术语和定义
试剂和材料
仪器和设备
白支撑裂缝岩板制备
自支撑裂缝导流能力测定
白支撑裂缝导流能力计算
数据报告
附录A（资料性附录）氮气黏度表附录B（资料性附录）实验报告数据表目
NB/T10120—2018
NB/T10120—2018

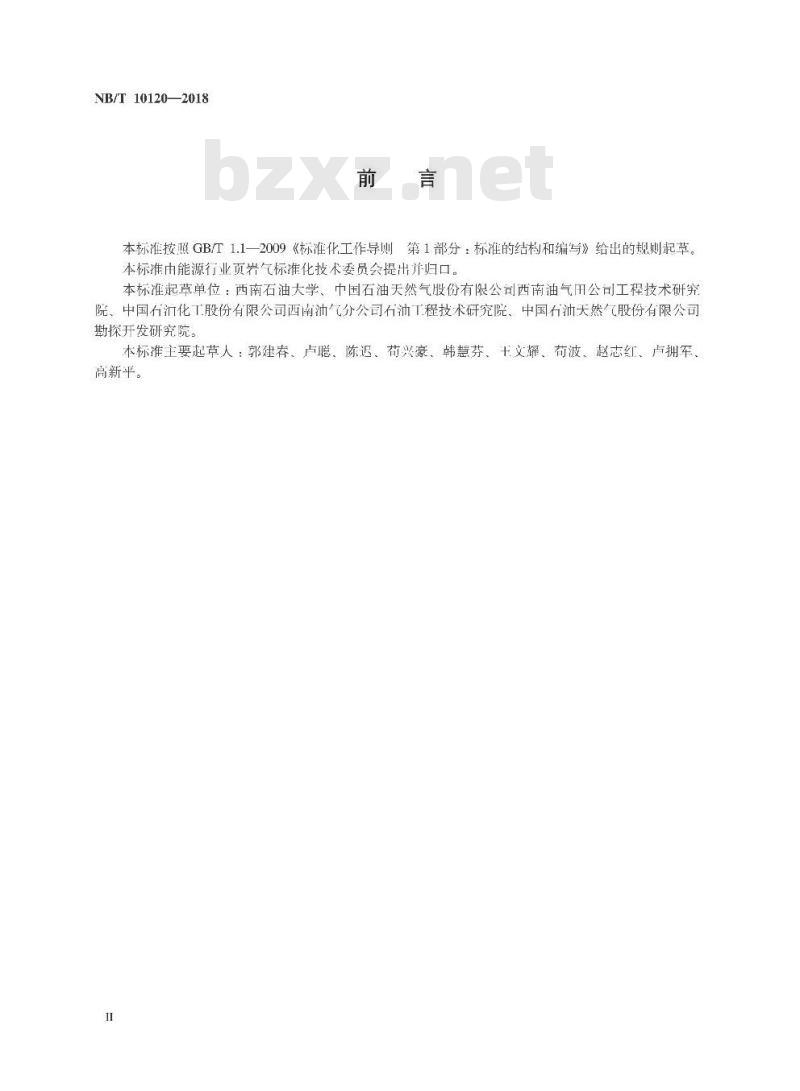

本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准由能源行业页岩气标准化技术委员会提出并归口。本标准起草单位：西南石油大学、中国石油天然气股份有限公司西南油气用公司工程技术研究院、中国石汇化工股份有限公司西南油气分公司石油工程技术研究院、中国石油天然气股份有限公司勘探开发研究院。
本标准主要起草人：郭建春、卢聪、陈迟、苟兴豪、韩慧芬、十文耀、苟波、赵志红、卢拥军、高新平。

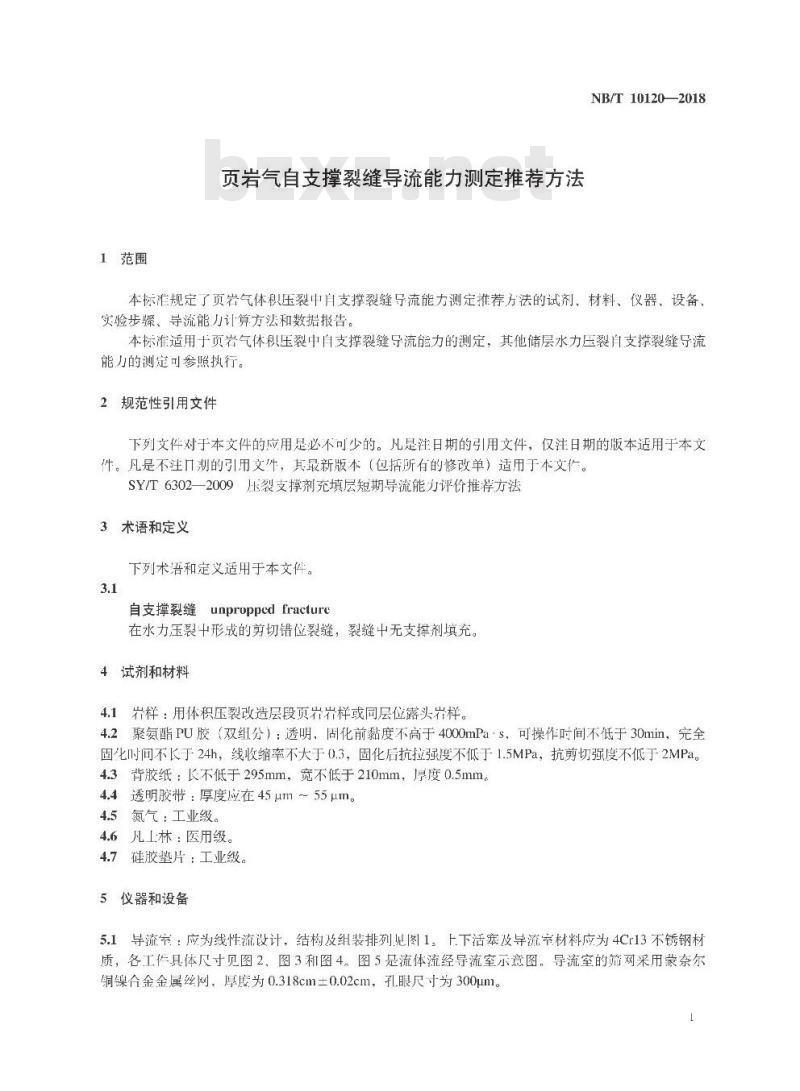

1范围
页岩气自支撑裂缝导流能力测定推荐方法NB/T10120—2018
本标准规定了页岩气体积压裂中自支撑裂缝导流能力测定推荐方法的试剂、材料、仪器、设备、实验步骤、导流能力算方法和数据报告。本标准适用于页岩气体积压裂中自支撑裂缝导流能力的测定，其他储层水力压裂自支撑裂缝导流能力的测定可参照执行。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注期的引用文件，其最新版本（包括所有的修改单）适用于本文忙。SY/T6302—2009压裂支撑剂充填层短期导流能力评价推荐方法3术语和定义
下列术语和定义适用于本文件。3.1
自支撑裂缝unproppedfracturc
在水力压裂中形成的剪切错位裂缝，裂缝中无支撑剂填充。4试剂和材料
4.1岩样：用体积压裂改造层段页岩岩样或同层位露头岩样。4.2聚氨酯PU胶（双组分）：透明，固化前黏度不高于4000mPa：S，可操作时间不低于30min，完全固化时间不长于24h，线收缩率不大于0.3，固化后抗拉强度不低于1.5MPa，抗剪切强度不低于2MPa。4.3背胶纸：长不低于295mm，宽不低于210mm，厚度0.5mm。4.4透明胶带：厚度应在45um~55μm。4.5氮气：工业级。
4.6凡上林：医用级。
4.7硅胶垫片：工业级。
5仪器和设备
5.1导流案：应为线性流设计：结构及组装排列见图1。上下活塞及导流室材料应为4Cr13不锈钢材质，各工件具体尺寸见图2、图3和图4。图5是流体流经导流室示意图。导流室的筛网采用蒙奈尔铜镍合金金属丝网，厚度为0.318cm±0.02cm，孔眼尺寸为300um。NB/T 101202018
说明：
上活塞盖极：
-上活塞：
活塞校圈
自支撑裂缝岩板：
一测温孔
加温孔；
流体进/出口；
下活塞，
盖板/活塞安装螺栓孔：
活塞拆卸螺栓孔；
下活塞盖板：
下活塞定螺栓孔：
固定螺诠：
活动接头1
调节螺丝；
过滤筛网：
导流室压差检测孔：
导流室中部压力检测孔：
导流室主体。
注：不按比例尺绘图。
图1导流室示意图
2×M10
图2上下活塞及活塞盖板示意图
图3拆卸螺丝示意图
NB/T10120—2018
单位为毫米
单位为毫米
NB/T 101202018
图4导流室主体示意图
单位为毫米
说明：
氮气瓶；
进口阀；
预热器；
导流室主体：
导流室活塞：
活塞盖板：
压力机；
自支撑裂缝岩板；
流体流动区；
出口阀，
向压阀
一流量计。
注：不按比例尺绘图。
图5自支撑裂缝导流能力实验流程图12出口
NB/T101202018
5.2剖缝器：结构及组装排列图见图6，具体尺小见图7、图8和图9。刀头材料应为4Cr13不锈钢材质。垫片采用橡胶或硅胶材质。说明：
上刀头盖板：
上刀头；
一硅胶垫片，厚度为3mm；
预制划痕岩板；
下刀头盖板，Www.bzxZ.net
下刀头；
一剖缝器岩板火持器。
注：不按比例尺绘图。
图6缝器示意图
NB/T10120—2018
图7剖缝器岩板夹持器示意图
图8缝器上刀头及盖板示意图
单位为毫米
单位为毫米
图9剖缝器下刀头及盖板示意图
NB/T101202018
单位为毫米
5.3灌封模具：结构及组装排列图见图10，具体寸见图11和图12。材料应为不锈钢材质。6
说明：
底板：
紫固螺栓孔：
拆卸螺栓孔，
左挡板；
L形挚片：
封装格板，
有挡板：
底板紧固螺栓孔。
注：不按比例尺绘图。
图10灌封模具组装示意图
NB/T10120—2018
注：不按比例尺绘图。
灌封模具示意图
图12L形垫片示意图
5.4液压框架：按SY/T6302—2009中2.2.2规定的设备要求。5.5位移计：量程12mm，精度不低于0.001mm。38
单位为毫米
单位为旁米
5.6流体驱替系统：包括氮气瓶及流量控制阀，流量范围应在5mL/mim300mL/min，固定流量下流量变化不人于1%。
5.7压差传感器：量程0kPa~10kPa，精度不低于0.01kPa。5.8压力传感器：量程0kPa～6.MPa，精度不低于0.01MPa。5.9回压调节器：回压调节器调节范压0MPa-.6MPa，精度不低于0.01MPa。5.10体积流量计：量程0mL/min～300mL/min，精度不低于满量程的0.1%。5.11温度控制系统：包括加热设备和温度控制设备。预热器及导流室的温度应维持在设定温度的土1℃范围内。
