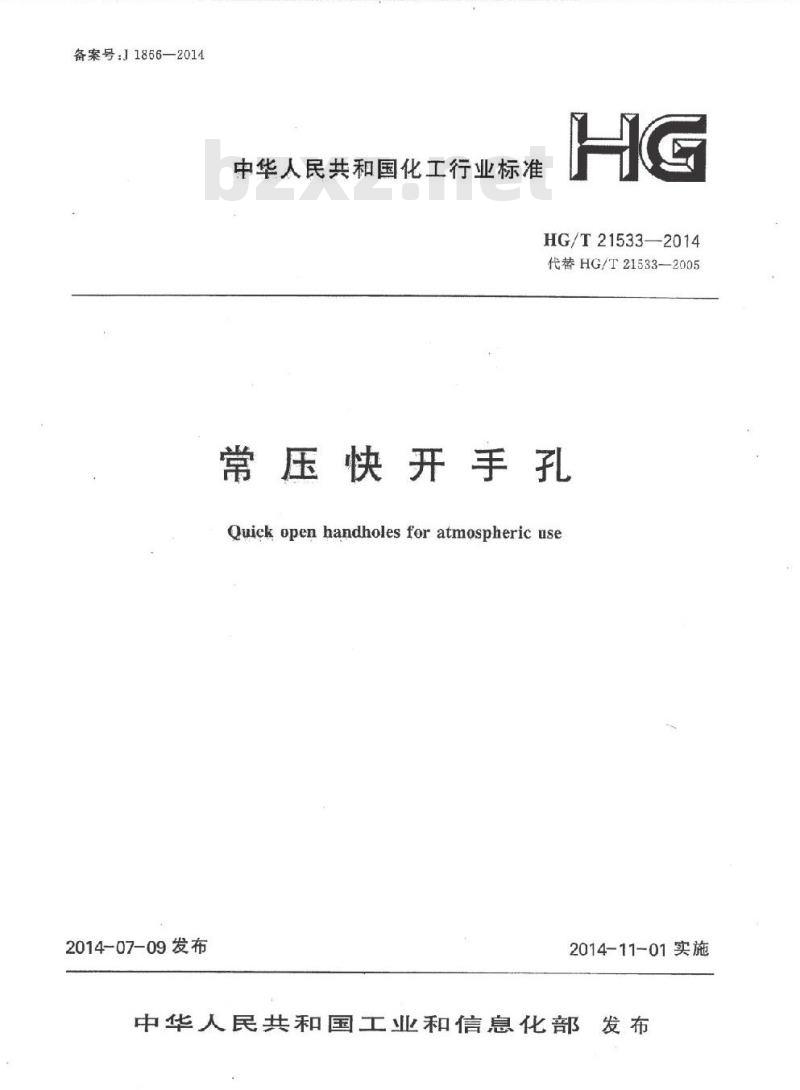

【HG化工标准】 代替 HG/T 21533-2005 常压快开手孔

备案号：J1866—2014
2014-07-09发布
中华人民共和国化工行业标准
HG/T21533—2014
代替HG/T21533-—2005
常压快开手孔
Quick open handholes for atmospheric use2014-11-01实施
中华人民共和国工业和信息化部发布8888
888888888888888888888888

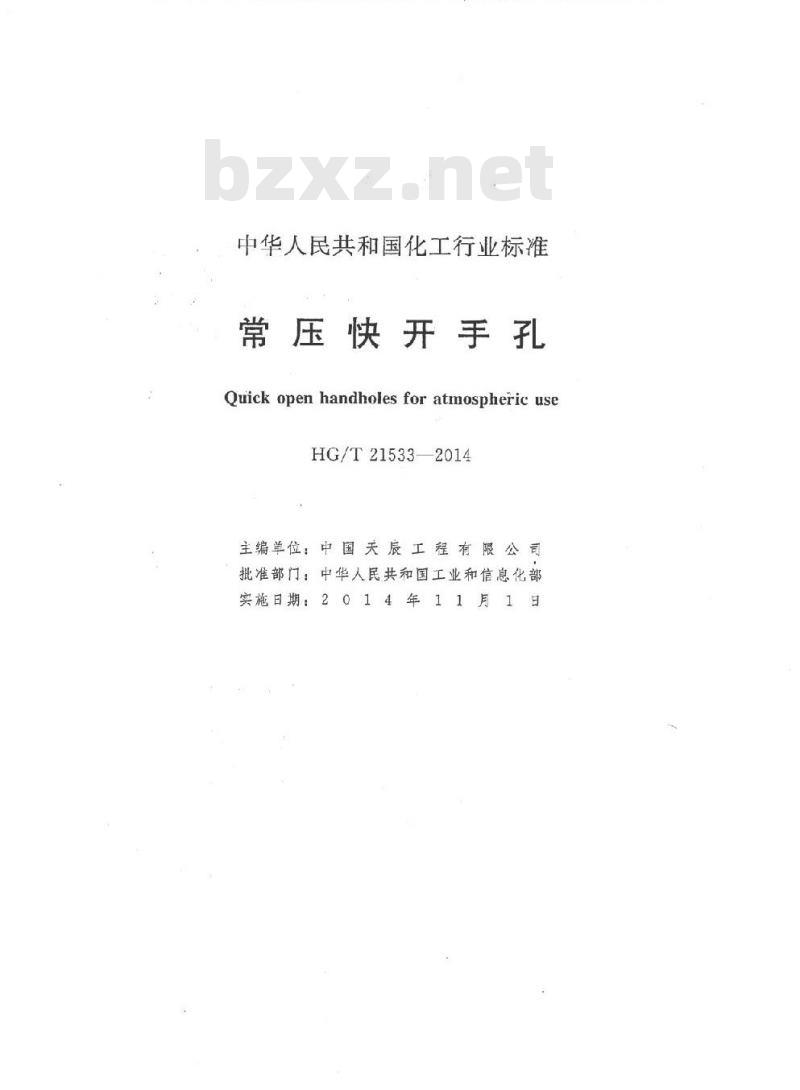

中华人民共和国化工行业标准
常压快开手孔
Quick open handholes for atmospheric useHG/T21533—2014
主编单位：中国天工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年11月1日
HG/T21533—2014
本标准根据工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》（工信厅科[2011]134号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发2011年第二批行业标准制修订计划的通知》的通知》《中石化联质发[2011]30.0号文）的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会设备设计专业委员会组织中国天辰工程有限公司修编。
本标准自实施之日起代替《常压快开手孔》HG/T21533一2005。本标准在修订过程中，标准编制组经广泛的调查研究，认真总结实践经验，结合相关标准的变化，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。本标准与HG/T21533--2005相比，主要变化如下：1.将所有被引用的过时标准全部更新为最新版本。2.将公称压力PN的表达形式进行调整，与《钢制管法兰、垫片、紧紫固件》HG/T20592～20635—2009保持—致。
本标准由中国石油和化学工业联合会提出并归口。本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系（地址：上海市延安西路376弄22号西10楼，邮政编码：200040，电话：021-32140342）。本标准主编单位、主要起草人和主要审查人：主缩单位：中国天辰工程有限公司主要起草人：禹欣刘丽刘志强
侯璐达许宏亮
赵世平刘吉祥
主要审查人：刘博芦玲
王彬王
杨同莲俞庆义
茅陆荣
逢金娥
郝文生
刘乾周艳
苏彦娜
杨晓新
万网胜
陈仓社
李建国
杨俊岭
钱小燕
冰李敏
2结构型式和尺寸
3技术要求
4标记及标记示例
引用标准名录
HG/T21533——2014
HG/T21533—-2014
General provisions ...
Typeand size
3 Technical requirements
4Mark and examples
Normative standards
Contents
（282)
HG/T21533—-2014
1.0.1为了规范常压快开手孔的设计，减少重复设计工作，保证产品质量，提高综合效益：制定本标准。
1.0.2本标准适用于化工、石油化工装置以及其他类似装置中最高允许工作压力小于0.7bar，工作温度为0℃～150℃的钢制常压快开手孔。1.0.3
常压快开手孔的设计除应符合本标准外，尚应符合国家现行有关标准的规定。279
HG/T21533—2014
结构型式和尺寸
2.0.1常压快开手孔的结构型式应符合图2.0.1的规定。25
1-简节；2一耳架；3销：4一垫片：5盖；6—卡板；7垫圈：8-手柄，9—活节螺栓，10一销：11吊耳：12托架；13—销图2.0.1常压快开手孔的结构型式280
2.0.2图2.0.1中各件号的材料选用应符合表2.0.2的规定。表2.0.2常压快开手孔材料明细表件号
密封面
槽平面免费标准bzxz.net
标准编号
GB/T880
GB/T880
GB/T91
销14X45
垫片8-4
活节螺栓M16×130
销16×85
常压快开手孔的型式尺寸应符合表2.0.3的规定。表2.0.3
公称直径
(GF型）
常压快开手孔的型式尺寸
HG/T21533—2014
20（钢管）
橡胶板（光面）
总质量
注：手孔高度H，系根据容器的直径不小于手孔公称直径的两倍而定；如有特殊要求，允许改变，但需注明改变后的H，尺寸，并修正手孔总质量。
HG/T21533-2014
3技术要求
3.0.1常压快开手孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514的规定。3.0.2常压快开手孔在工作温度为0℃150℃下的最高允许工作压力应小于0.7bar。282
标记及标记示例
HG/T21533—2014
4.0.1常压快开手孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514中第4.0.1条的规定。
4.0.2常压快开手孔的标记符号应符合下列要求1示例1：
公称直径DN250、H1=120、采用耐热100℃的不耐油橡胶板垫片的常压快开手孔标记符号应为：
手孔（R一A10）
2示例2：
250HG/T21533
当H，一140（非标准尺寸)时，示例1的手孔标记符号应为：手孔（R—A10）
H,=140HG/T21533
HG/T21533—2014
《开口销》GB/T91
《平垫圈A级》GB/T97.1
《无头销轴》GB/T880
引用标准名录
《钢制人孔和手孔的类型与技术条件》HG/T21514-281
