【NB能源标准】 水电站油系统技术规范

ICS27.140
备案号：J2498—2018
中华人民共和国能源行业标准
NB/T35118—2018
水电站油系统技术规范
Technical Code for Oil System of Hydropower Stations2018-04-03发布
国家能源局
2018-07-01实施
中华人民共和国能源行业标准
水电站油系统技术规范
Technical Code forOil System of Hydropower StationsNB/T35118-—2018
主编部门：水电水利规划设计总院批准部门：国家能源局
施行日期：2018年7月1日
中国水利水电出版社
2018北京

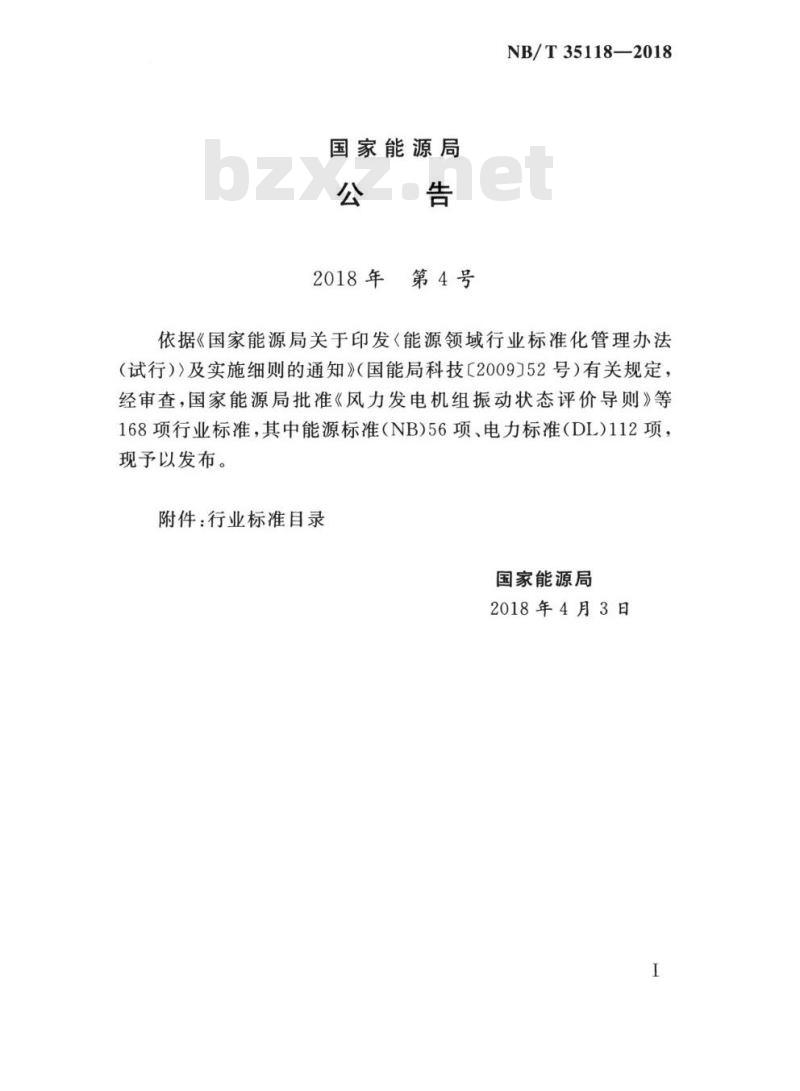

国家能源局
2018年第
第4号
NB/T35118—2018
依据《国家能源局关于印发《能源领域行业标准化管理办法（试行））及实施细则的通知》（国能局科技【200952号）有关规定，经审查，国家能源局批准《风力发电机组振动状态评价导则》等168项行业标准，其中能源标准（NB)56项、电力标准（DL）112项现予以发布。
附件：行业标准自录
国家能源局
2018年4月3日
NB/T35118—2018
附件：
标准编号
35118—2018
标准名称
行业标准目录
代替标准
水电站油系统
技术规范
采标号
批准日期
2018-04-03
实施日期
2018-07-01
NB/T35118-2018
根据《国家能源局关于下达2014年第二批能源领域行业标制（修）订计划的通知》（国能科技【2015]12号）的要求，规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本规范。
本规范的主要技术内容是：油系统设计、油系统设备配置、油系统试验及验收。
本规范由国家能源局负责管理，由水电水利规划设计总院提出并负责日常管理，由能源行业水电水力机械标准化技术委员会负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：100120）。
本规范主编单位：中国电建集团贵阳勘测设计研究院有限公司
本规范参编单位：中国电建集团成都勘测设计研究院有限公司
自贡真空过滤设备有限责任公司本规范主要起草人员：李月彬
袁延良
孙文彬
本规范主要审查人员：戴康俊
姚建国
李仕胜
王志强
赵明琴
宗万波唐蕾
莫春霞
王洪庆
金崇光桂
杨林李翔
曾镇铃
苟东明
刘功梅
王少锋
石清华
陈顺义
易忠有
韩伶俐
郭建平
吴胜华
郑建强
NB/T35118—2018
油系统设计
般规定
油系统技术要求
油系统布置
油系统设备配置
储油设备
油处理设备
油化验分析
标志、包装、运输及贮存
油系统试验及验收·.
试验及验收项目
检测标准、方法及手段
5.3试验及验收结果
本规范用词说明
引用标准名录
附：条文说明
General Provisions
Oil SystemDesign
3.1 General Requirements
Contents
3.2Oil SystemTechnicalRequirement3.3OilSystemArrangement
4OilSystemEquipmentConfigurationOilStorageEquipment
4.2OilTreatmentEquipmentbZxz.net
4.3OilLaboratoryAnalysis
NB/T35118—2018
Markings,Packaging,Transportation and Storage5 Oil System Testingand Acceptance5.1 Test andAcceptance Items5.2Test Standards,Methods and Means5.3 Test and AcceptanceResultsExplanation of Wording in This Code :ListofQuotedStandards
Addition:Explanation of Provisions8
NB/T351182018
1.0.1为规范水电站油系统设计、油系统设备配置、油系统试验及验收，保证水电站油系统安全可靠、经济合理，制定本规范。
1.0.2本规范适用于新建、改建、扩建的大中型水电站油系统的设计、试验及验收。
油系统设计、使用应满足环境保护的要求1.0.4水电站油系统技术，除应符合本规范外，尚应符合国家现行有关标准的规定。
NB/T35118—2018
2术语
2.0.1透平油系统turbineoilsystem为水轮发电机组轴承、调速系统、进水阀、筒形阀、液压设备注入润滑或液压油，并实现排油及净化，由储油设备、油处理设备、管网及油化验设备等组成的系统。2.0.2绝缘油系统insulatingoilsystem为主变压器、电抗器、断路器、互感器、套管注人绝缘油，并实现排油及净化，由储油设备、油处理设备、管网及油化验设备等组成的系统。
2.0.3运行油operatingoil
用于水轮发电机组润滑、散热，或者用于电气设备绝缘、散热及消弧，或者用于调速系统、进水阀、简形阀、液压设备等液压操作，符合运行要求的油。
2.0.4污油contaminatedoil
被氧化、污染，经过处理能够达到运行油性能指标的油。2.0.5真空油净化oilpurificationbyvacuum通过抽真空去除油中的气体，同时利用油与水沸点不同的原理去除水分的油处理方法。
2.0.6离心油净化oilpurificationbycentrifugation通过离心力直接分离油中杂质、水分的油处理方法。2.0.7静电油净化oilpurificationbyelectrostaticadsorption依据异性相吸的原理，利用油与水、胶质杂质、机械杂质等粒子的平衡电荷不同，通过静电力进行净化的油处理方法。2.0.8压力油净化oilpurificationbypressurefiltration使加压后的油料通过滤材得到净化的方法。2
3油系统设计
3.1一般规定
NB/T35118—2018
3.1.1透平油牌号的选择应按照电站水轮发电机组、调速系统、进水阀、简形阀、液压设备的需要，结合使用环境根据黏度指标确定。
3.1.2绝缘油牌号的选择应根据变压器、电抗器、断路器等电气设备的使用环境温度，按照最低冷态投运温度（LCSET）确定。3.1.3不同品种、不同牌号的油料不应混合使用。3.1.4运行油的性能指标应满足现行国家标准《电厂运行中汽轮机油质量》GB/T7596、《运行中变压器油质量》GB/T7595的要求。
3.1.5正常运行条件下，应定期对透平油系统运行油的指标进行测定，间隔期不超过6个月。水轮发电机组首次投运后的6个月内，测定间隔期不应超过1个月。3.1.6应定期对绝缘油系统运行油的指标进行测定，间隔期不超过12个月。
3.2油系统技术要求
3.2.1透平油系统与绝缘油系统应分开设置。3.2.2透平油系统总用油量应包括机组轴承润滑系统、调速系统、进水阀系统、筒形阀系统及液压设备的用油量，管路的充油量，备用油量。转浆式水轮机，还应包括轮毂体内用油量。3.2.3机组轴承润滑系统用油量宜按水轮发电机组制造厂资料确定。未获得相应资料前，用油量可按已运行的容量、转速、尺寸相近的同类机组参数确定或按经验公式估算。3
NB/T35118—2018
3.2.4调速系统、进水阀系统、筒形阀系统及液压设备的用油量，宜按制造厂资料确定。未获得相应资料前，用油量可按已运行的水头、流量、尺寸相近的电站确定或按经验估算。3.2.5管路的充油量宜根据管路尺寸和长度计算确定。在缺少相关管路尺寸和长度数据时，可按机组及其附属设备用油量的5%计算。
3.2.6透平油系统备用油量宜按最大一台机组及其附属设备用油量的110%计算。
3.2.7水电站应设置透平油罐，可根据需要设置绝缘油罐、中间油罐、重力加油箱、移动添油箱。绝缘油罐、中间油罐、重力加油箱、移动添油箱的选择应符合现行行业标准《水力发电厂水力机械辅助设备系统设计技术规定》NB/T35035的规定。3.2.8运行油罐与净油罐宜分开设置。透平油系统运行油罐与净油罐容积应按最大一台机组及其附属设备用油量的110%计算。绝缘油系统运行油罐与净油罐容积应按最大一台变压器用油量的110%计算。
3.2.9透平油罐室应设置事故油池或挡油槛。事故油池或挡油槛有效容积不应小于最大一个油罐的容积，并留有5%裕量；当透平油罐室设有水喷雾灭火系统时，事故油池或挡油槛的有效容积不应小于最大一个油罐的容积和灭火水量之和。3.2.10绝缘油系统总用油量应包括变压器、电抗器、断路器、互感器、套管的用油量，管路的充油量，备用油量。3.2.11变压器、电抗器、断路器、互感器、套管的用油量应按相应制造厂资料确定。未获得厂家资料前，宜按已运行的容量、电压等级相近的同类设备参数确定。3.2.12绝缘油系统可设置绝缘油罐、油处理室与用油设备之间的连接管路。若设置连接管路时，管路的充油量应根据管路尺寸和长度计算确定。在缺少相关管路尺寸和长度数据时，可按变压器、电抗器、断路器、互感器、套管用油量的5%计算。4
