【HG化工标准】 农业机械用六角带

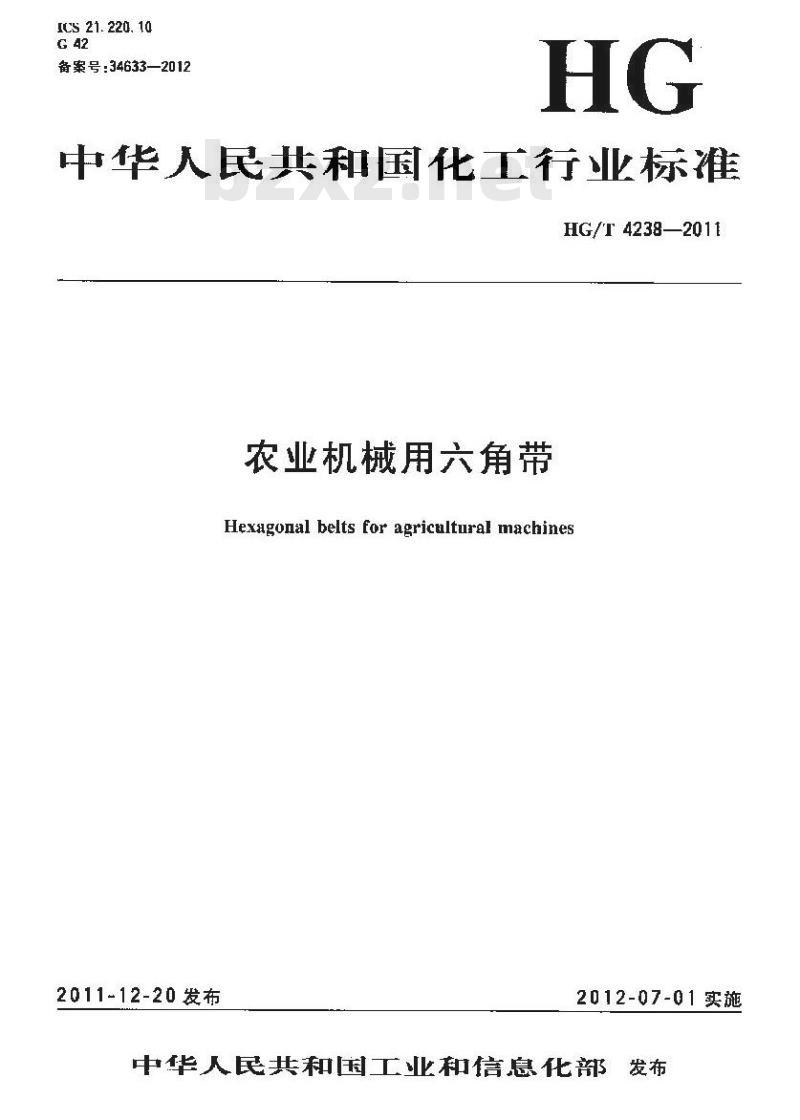

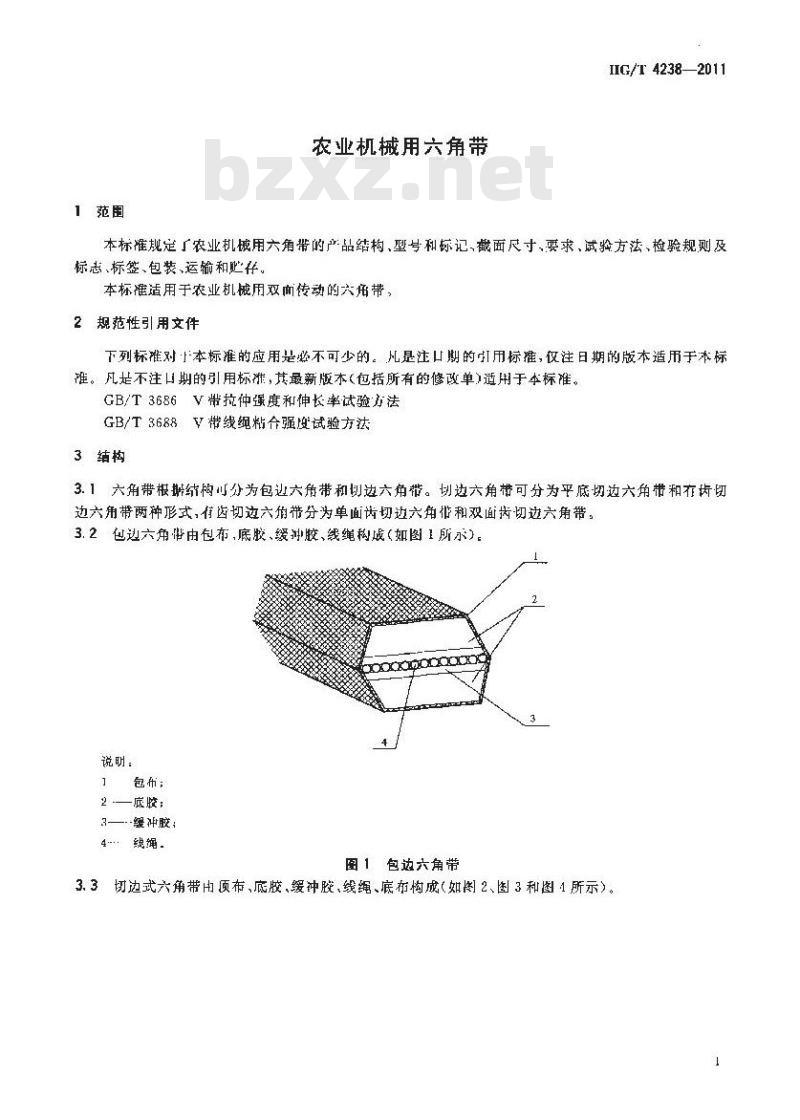

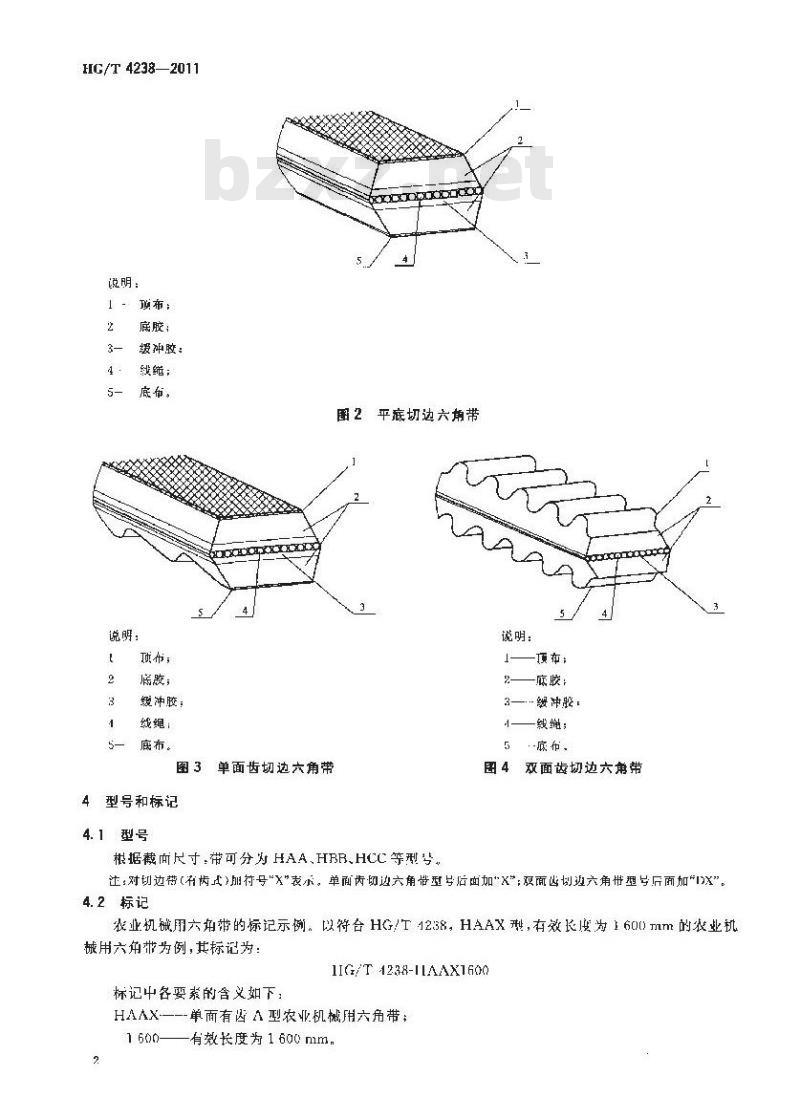

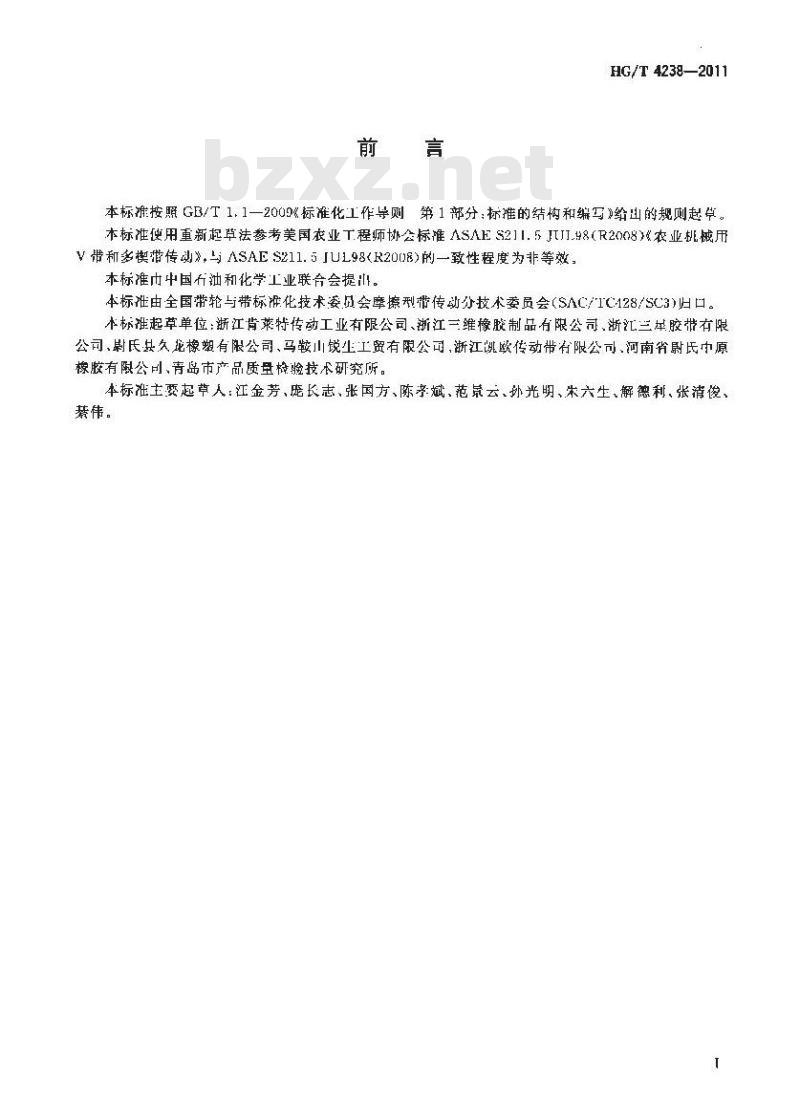

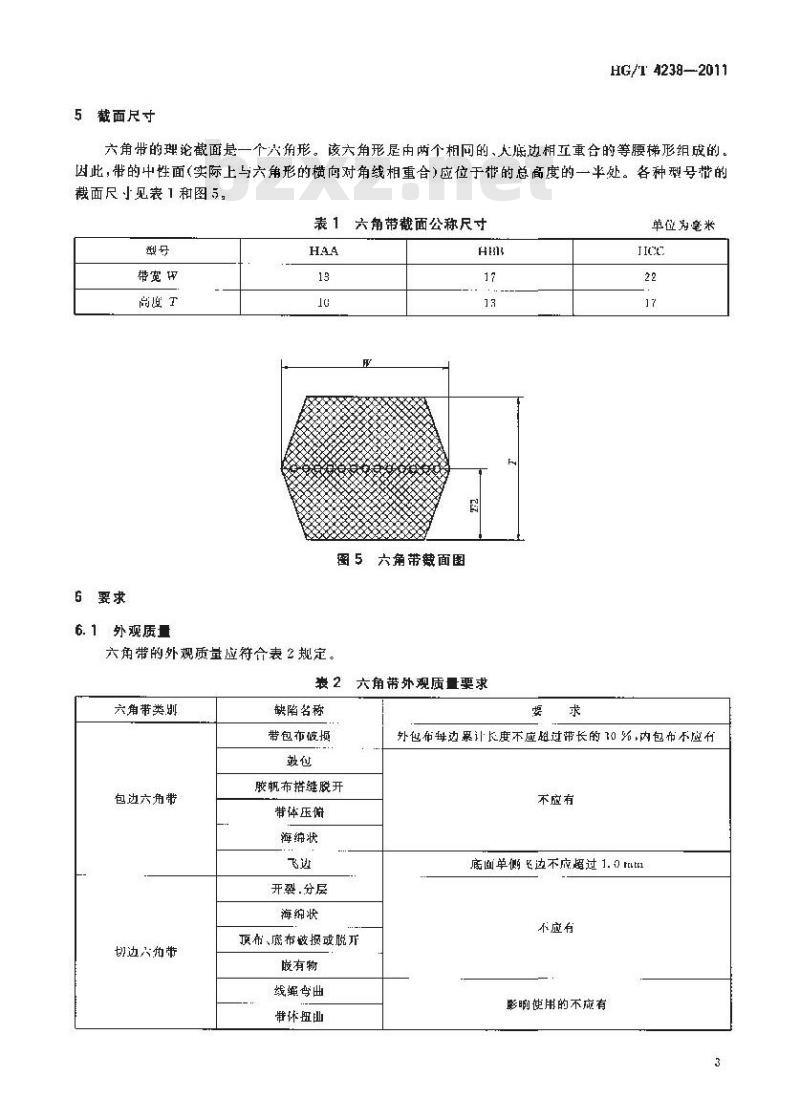

ICS 21.220.10 G42 备案号：34633—2012 中华人民共和国化工行业标准 HG/T 4238—2011 农业机械用六角带 Hexagonal belts for agricultural machines 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准采用重新起草法参考美国农业工程师协会标准ASAE S211.5 JUL98（R2008）《农业机械用V带和多楔带传动》，与ASAE S211.5 JUL98（R2008）的一致性程度为非等效。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会摩擦型带传动分技术委员会（SAC/TC188/SC3）归口。 本标准起草单位：浙江肯莱特传动工业有限公司、浙江三维橡胶制品有限公司、浙江三力士胶带有限公司、尉氏县久龙橡塑有限公司、马鞍山锐生工贸有限公司、浙江凯欧传动带有限公司、河南省尉氏中原橡胶有限公司、青岛市产品质量检验技术研究所。 本标准主要起草人：江金芳、庞长志、张国方、陈孝斌、范岚云、外光明、宋六生、解德利、张清俊等。 1 范围 本标准规定了农业机械用六角带的产品结构、型号和标记、截面尺寸、要求、试验方法、检验规则以及标志、标签、包装、运输和贮存。 本标准适用于农业机械用双面传动的六角带。 2 规范性引用文件 下列标准对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。 GB/T 3686 V带拉伸强度和伸长率试验方法 GB/T 3688 V带线绳粘合强度试验方法 3 结构 3.1 六角带根据结构可分为包边六角带和切边六角带。切边六角带可分为平底切边六角带和有齿切边六角带两种形式；有齿切边六角带又分为单面齿切边六角带和双面齿切边六角带。 3.2 包边六角带由包布、底胶、缓冲胶和线绳构成。 组成结构： 1. 包布； 2. 底胶； 3. 缓冲胶； 4. 线绳。 3.3 切边六角带由顶布、底胶、缓冲胶、线绳和底布构成。 组成结构： 1. 顶布； 2. 底胶； 3. 缓冲胶； 4. 线绳； 5. 底布。 切边六角带包括： - 平底切边六角带； - 单面齿切边六角带； - 双面齿切边六角带。 4 型号和标记 4.1 型号 根据截面尺寸，六角带分为以下型号： - HAA - HBB - HCC 对于切边带（齿式）加符号“X”表示： - 单面齿切边六角带型号后加“X”； - 双面齿切边六角带型号后加“XX”。 4.2 标记 农业机械用六角带的标记示例： 符合HG/T 4238标准、HAAX型、有效长度为1600 mm的农业机械用六角带标记为： HG/T 4238—HAAX 1600 标记中各要素含义如下： HAAX——单面齿切边A型农业机械用六角带； 1600——有效长度为1600 mm。 5 截面尺寸 六角带的理论截面为一个六角形。该六角形由两个相同且大底边相互重合的等腰梯形组成，因此带的中性面位于带总高度的一半处。 表1 六角带截面公称尺寸 型号 HAA： - 带宽W：13 mm - 高度H：10 mm 型号 HBB： - 带宽W：17 mm - 高度H：13 mm 型号 HCC： - 带宽W：22 mm - 高度H：17 mm 6 要求 6.1 外观质量 六角带外观质量应符合下列要求： 包边六角带： - 外包布破损：每边累计长度不应超过带长的1%； - 内包布破损：不应有； - 胶帆布搭缝脱开：不应有； - 带体压伤：不应有； - 海绵状缺陷：不应有； - 飞边：底面单侧飞边不应超过1.0 mm； - 开裂、分层：不应有； - 影响使用的其他缺陷：不应有。 切边六角带： - 海绵状缺陷：不应有； - 顶布、底布鼓包或脱开：不应有； - 嵌有异物：不应有； - 线绳弯曲：不应有； - 带体扭曲：不应有； - 影响使用的其他缺陷：不应有。 6.2 尺寸 6.2.1 露出高度 六角带任一面露出高度应符合标准规定。 6.2.2 有效长度范围 六角带任一面的有效长度范围按标准规定执行。超出范围尺寸可由供需双方协商确定。 适用型号： - HAA - HBB - HCC 6.2.3 有效长度极限偏差 六角带任一面有效长度极限偏差应符合标准规定。
