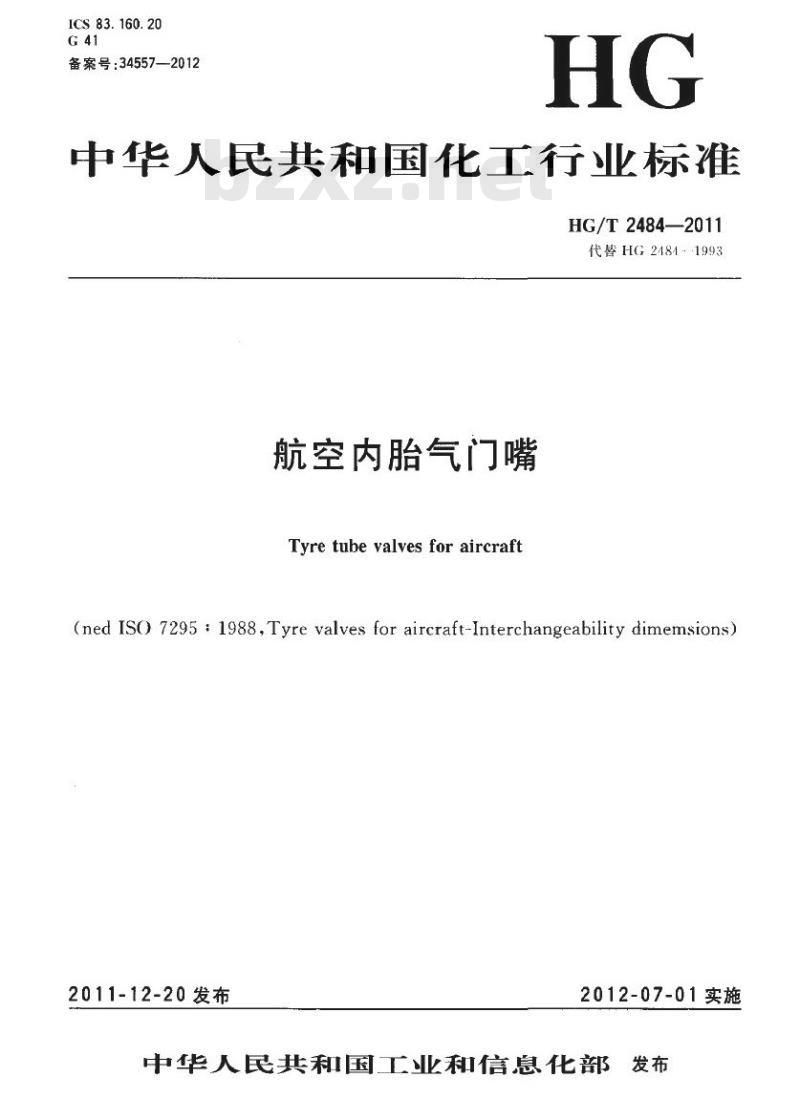

【HG化工标准】 代替 HG 2484-1993 航空内胎气门嘴

ICS83.160.20
备案号：34557—2012
中华人民共和国化工行业标准
HG/T2484—2011
代替HG2484··1993
航空内胎气门嘴
Tyretubevalvesforaircraft
(nedIS07295:1988,Tyrevalvesforaircraft-Interchangeabilitydimemsions)2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言

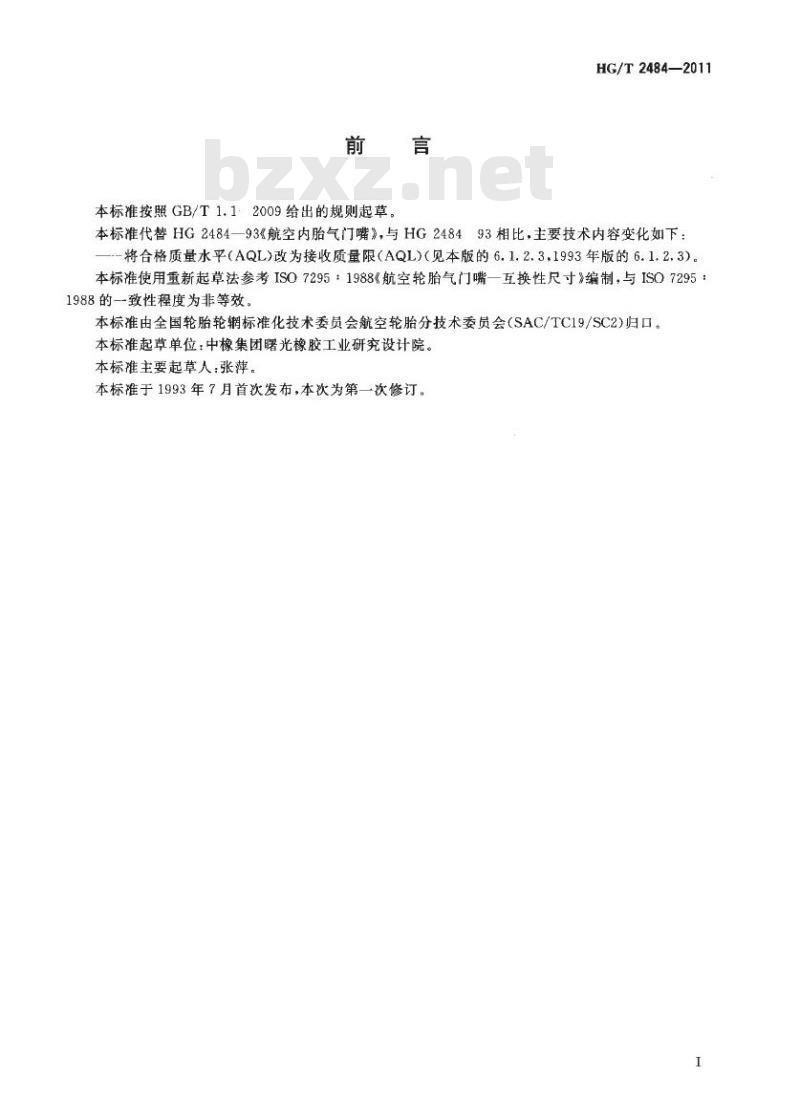

本标准按照GB/T1.1
2009给出的规则起草。
HG/T2484—2011
本标准代替HG2484一93《航空内胎气门嘴》，与HG248493相比，主要技术内容变化如下：—--将合格质量水平（AQL)改为接收质量限（AQL)（见本版的6.1.2.3,1993年版的6.1.2.3）。本标准使用重新起草法参考ISO7295：1988《航空轮胎气门嘴一互换性尺寸》编制，与ISO7295：1988的一致性程度为非等效。
本标准由全国轮胎轮辋标准化技术委员会航空轮胎分技术委员会（SAC/TC19/SC2)归口。本标准起草单位：中橡集团曙光橡胶工业研究设计院。本标准主要起草人：张萍。
本标准于1993年7月首次发布，本次为第一次修订。I

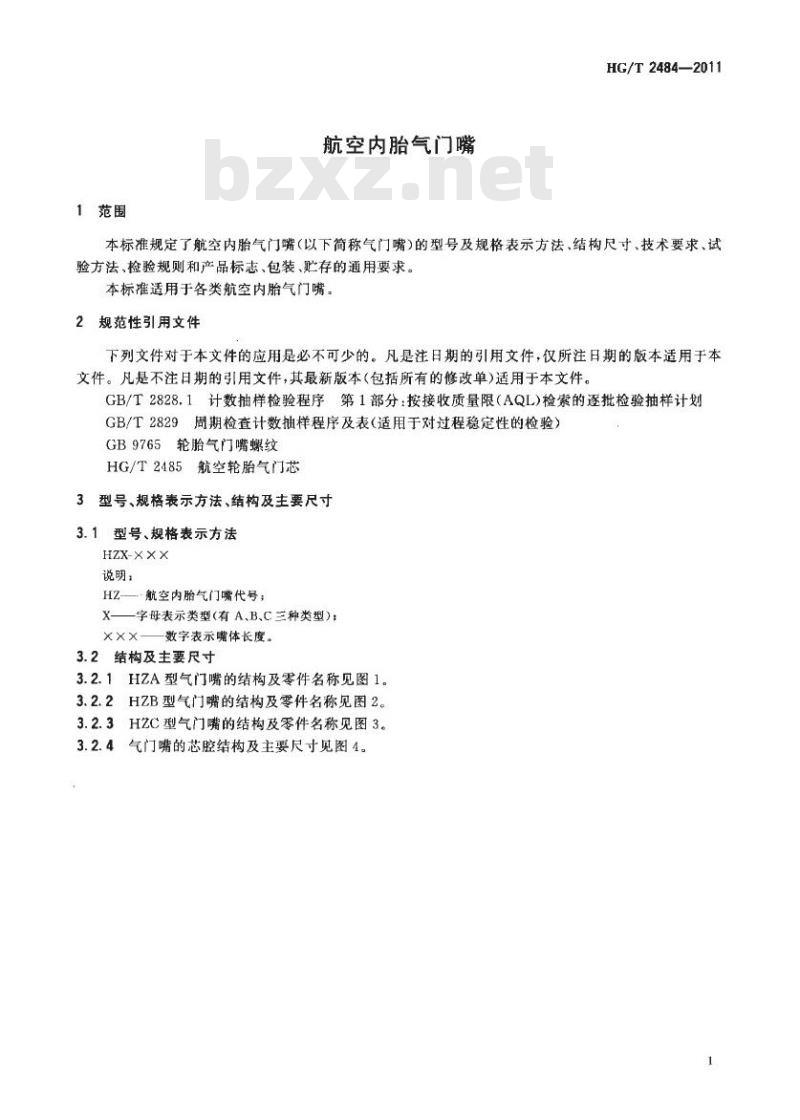

1范围
航空内胎气门嘴
HG/T2484—2011
本标准规定了航空内胎气门嘴（以下简称气门嘴）的型号及规格表示方法、结构尺寸、技术要求、试验方法、检验规则和产品标志、包装、贮存的通用要求。本标准适用于各类航空内胎气门嘴。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检查计数抽样程序及表（适用于对过程稳定性的检验）GB9765轮胎气门嘴螺纹
HG/T2485航空轮胎气门芯
3型号、规格表示方法、结构及主要尺寸3.1型号、规格表示方法
HZX-XXX
说明；此内容来自标准下载网
HZ-—·航空内胎气门嘴代号；
X——字母表示类型(有A,B.C三种类型)：X××——数字表示嘴体长度。
3.2结构及主要尺寸

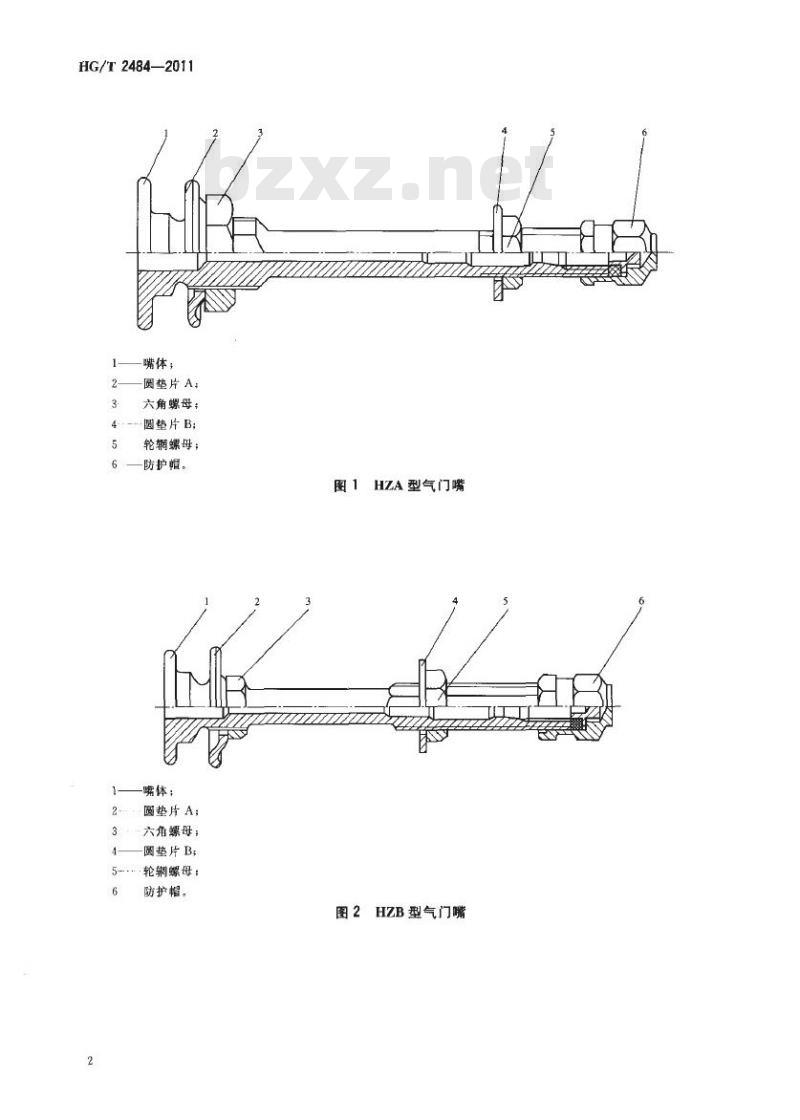

HZA型气门嘴的结构及零件名称见图1。3.2.2

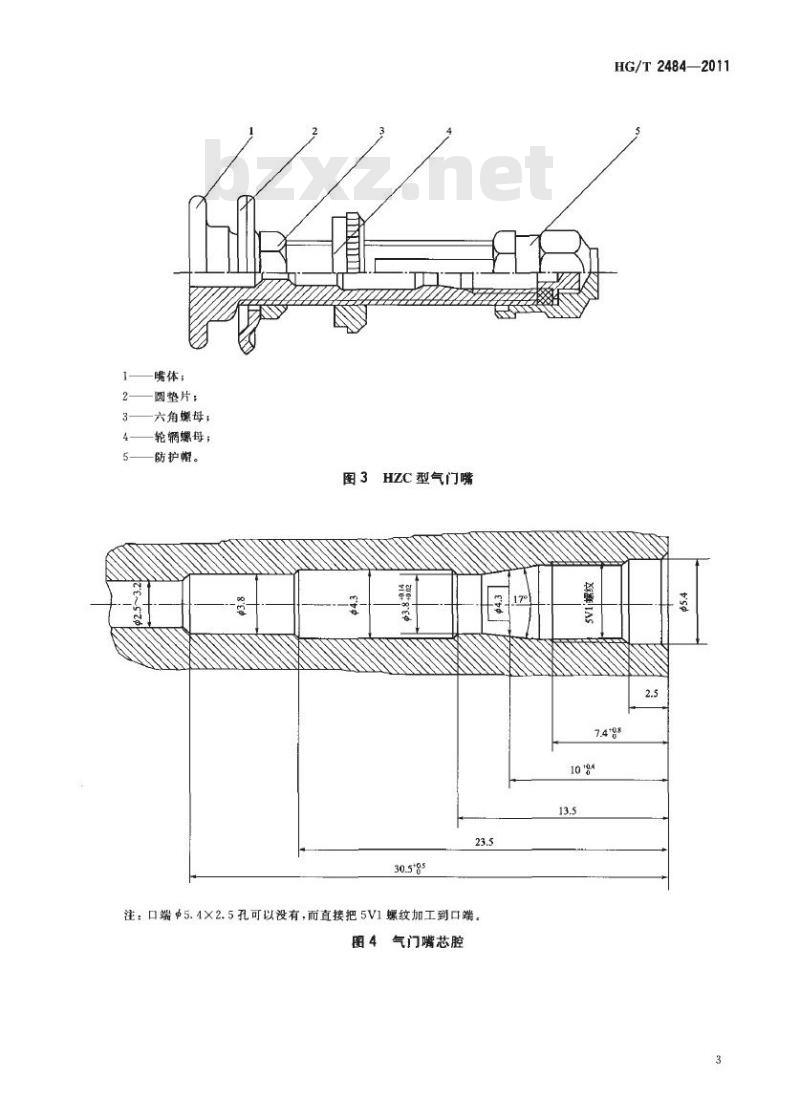

2HZB型气门嘴的结构及零件名称见图2。3.2.3HZC型气门嘴的结构及零件名称见图3。3.2.4气门嘴的芯腔结构及主要尺寸见图4。HG/T2484—2011
嘴体；
圆垫片A：
六角螺母：
--·圆垫片B;
轮辋螺母；
防护帽。
哪体：
圆垫片A；
六角螺母；
圆垫片B;
轮螺母：
防护帽。
HZA型气门嘴
HZB型气门嘴
嘴体；
圆垫片：
六角螺母；
轮辋螺母；
防护幅。
图3HZC型气门嘴
注：口端5.4×2.5孔可以没有，而直接把5V1螺纹加工到口端。图4气门嘴芯腔
HG/T2484—2011
HG/T2484—2011
3.2.5气门嘴零件的结构和主要尺寸3.2.5.1HZA型气门嘴嘴体的结构和主要尺寸见图5，部分具体尺寸值见表1。n-8-94
5.5±0.15
气门嘴规格
HZA-62
HZA-65
HZA-70
HZA-75
HZA-80
HZA-90
HZA-98
HZA-105
HZA-110
HZA-113
HZA-118
HZA-123
HZA-135
HZA-142
HZA-164
12V1螺纹
5HZA型气门嘴嘴体
HZA型气门嘴嘴体尺寸
3.2.5.2HZB型气门嘴嘴体的结构和主要尺寸见图6，部分具体尺寸值见表2。108
单位为毫米
4.7±0.15
气门嘴规格
HZB-65
HZB-70
8V1螺纹
6HZB型气门嘴嘴体
HZB型气门嘴嘴体尺寸
3.2.5.3HZC型气门嘴嘴体的结构和主要尺寸见图7。3.2.5.4气门嘴防护帽的结构和主要尺寸3.2.5.4.1气门嘴防护帽1型的结构和主要尺寸见图8。30.0
HG/T2484—2011
单位为毫米
HG/T2484—2011
1帽体；
2--胶整。
sn8,6'
4.7±0.15
HZC型气门嘴嘴体
图81型防护帽
3.2.5.4.2气门嘴防护帽2型的结构和主要尺寸见图9。3.2.5.4.3气门嘴防护帽3型的结构和主要尺寸见图10。21
8V1螺纹
存1A8
3.2.5.5金属垫和胶垫配合防护帽使用，其结构和主要尺寸分别见图11，图126
1——惜体；
2.金属垫
一胶垫。
一体；
2．金属垫；
3---胶垫。
图92型防护帽
图103型防护帽
HG/T2484—2011
