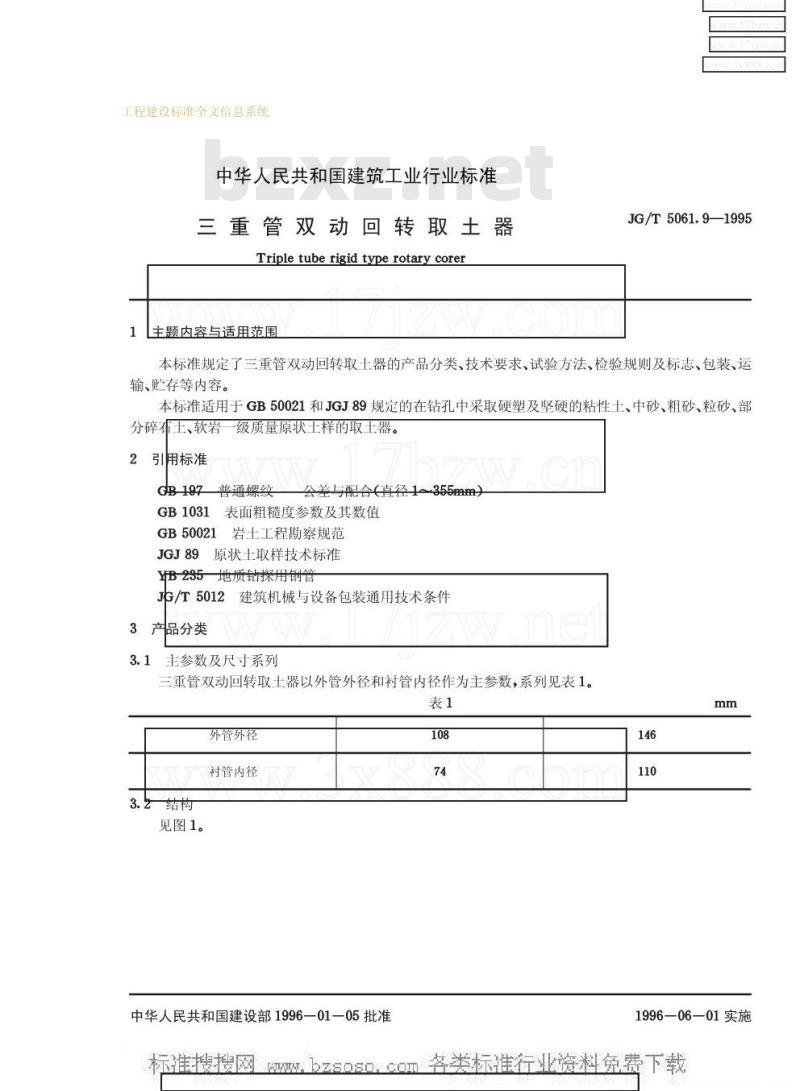

中华人民共和国建筑工业行业标准三重管双动回转取土器
Triple tuberigid type rotary corer主题内容与适用范围
JG/T5061.9—1995
本标准规定了三重管双动回转取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等内容。
本标准适用于GB50021和JGJ89规定的在钻孔中采取硬塑及坚硬的粘性土、中砂、粗砂、粒砂、部分碎布王、软岩一级质量原状土样的取土器。2引用标准
GB1031
普通螺续
公差与配合（真径1~355mm）
表面粗糙度参数及其数值
GB50021岩土工程勘察规范
JGJ89原状土取样技术标准
YB-235地质钻探用钢管
JG/T5012建筑机械与设备包装通用技术条件3
产品分类
主参数及尺寸系列
三重管双动回转取土器以外管外径和衬管内径作为主参数，系列见表1。表1
外管外径
衬管内径
见图1。
中华人民共和国建设部1996—01—05批准108
1996—06—01实施
工程建设标准全文信息系统

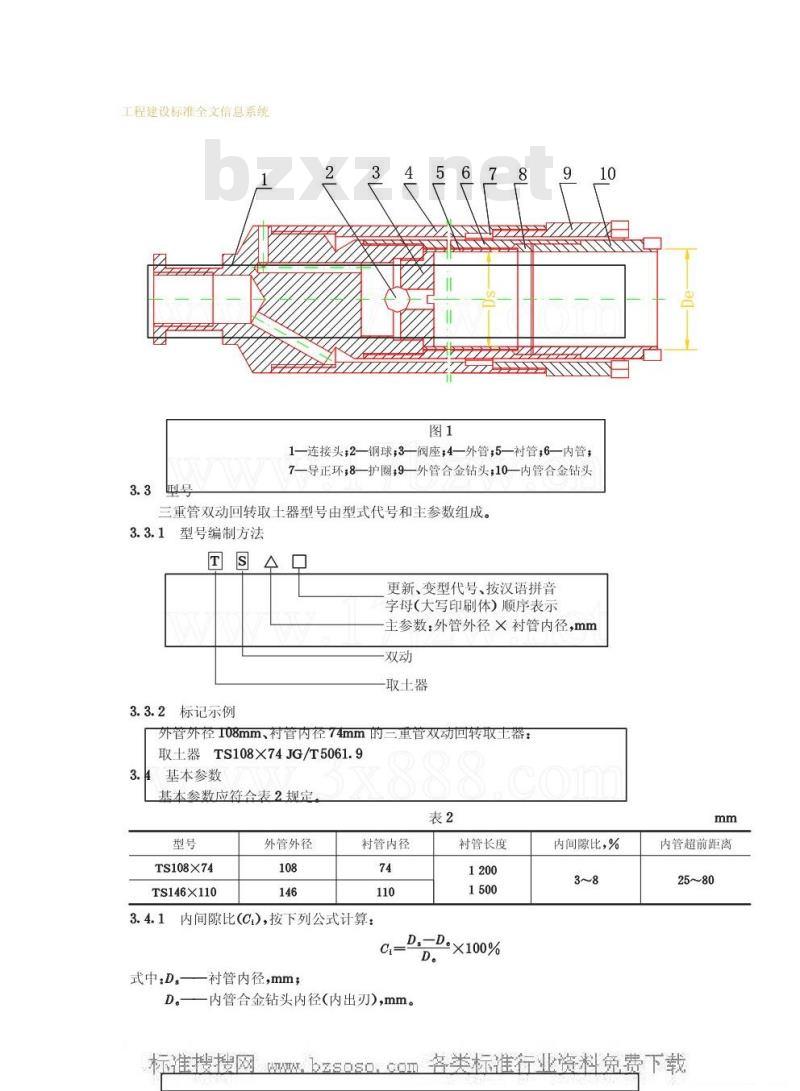

1—连接头2—钢球;3—阀座;4—外管，5—衬管;6—内管；7—导正环；8—护圈；9—外管合金钻头；10—内管合金钻头三重管双动回转取土器型号由型式代号和主参数组成。3.3.1型号编制方法
更新、变型代号、按汉语拼音
字母（大写印刷体）顺序表示
主参数：外管外径×衬管内径，mm双动
-取土器
3.3.2标记示例
外管外径108mm、衬管内径74mm的三重管双动回转取主器：取土器TS108X74JG/T5061.9
基本参数
基本参数应符合表2规定www.bzxz.net
TS108X74
TS146X110
外管外径
衬管内径
内间隙比(C)，按下列公式计算：3.4.1
衬管长度
D,-D。
×100%
式中：D.
一衬管内径，mm；
一内管合金钻头内径（内出刃），mm。10
内间隙比，%
内管超前距离
工程建设标准全文信息系统

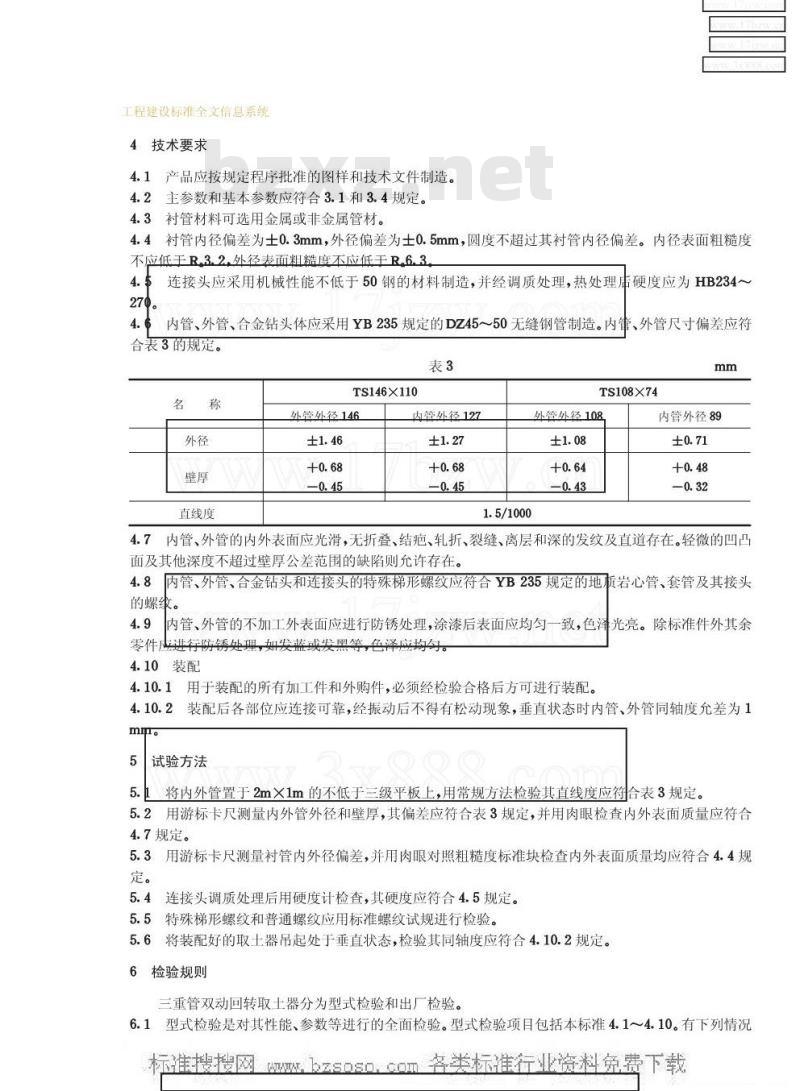

4：技术要求
4.1产品应按规定程序批准的图样和技术文件制造。4.2主参数和基本参数应符合3.1和3.4规定。4.3衬管材料可选用金属或非金属管材。4.4衬管内径偏差为士0.3mm，外径偏差为士0.5mm，圆度不超过其衬管内径偏差。内径表面粗糙度不应低于R.3.2.外径表面粗糙度不应低于R.6.34.5
连接头应采用机械性能不低于50钢的材料制造，并经调质处理，热处理硬度应为HB234～4.6内管、外管、合金钻头体应采用YB235规定的DZ45～50无缝钢管制造。内管、外管尺寸偏差应符合表3的规定。
直线度
TS146X110
外管外径146
内管外径127
TS108X74
外管外径108
内管外径89
4.7内管、外管的内外表面应光滑，无折叠、结疤、轧折、裂缝、离层和深的发纹及直道存在。轻微的凹凸面及其他深度不超过壁厚公差范围的缺陷则允许存在。内管、外管、合金钻头和连接头的特殊梯形螺纹应符合YB235规定的地质岩心管、套管及其接头4.8
的螺纹。
内管、外管的不加工外表面应进行防锈处理，涂漆后表面应均匀一致，色泽光亮。除标准件外其余零件店进行防锈处理，如发蓝或发黑等，色泽应均匀。4.10装配
4.10.1用于装配的所有加工件和外购件，必须经检验合格后方可进行装配。4.10.2
装配后各部位应连接可靠，经振动后不得有松动现象，垂直状态时内管、外管同轴度允差为15试验方法
将内外管置于2m×1m的不低于三级平板上，用常规方法检验其直线度应符合表3规定。5.2用游标卡尺测量内外管外径和壁厚，其偏差应符合表3规定，并用肉眼检查内外表面质量应符合4.7规定。
5.3用游标卡尺测量衬管内外径偏差，并用肉眼对照粗糙度标准块检查内外表面质量均应符合4.4规定。
5.4连接头调质处理后用硬度计检查，其硬度应符合4.5规定。5.5特殊梯形螺纹和普通螺纹应用标准螺纹试规进行检验。5.6将装配好的取土器吊起处于垂直状态，检验其同轴度应符合4.10.2规定。6检验规则
三重管双动回转取土器分为型式检验和出厂检验。6.1型式检验是对其性能、参数等进行的全面检验。型式检验项目包括本标准4.1～4.10。有下列情况bzsos.com工程建设标准全文信息系统

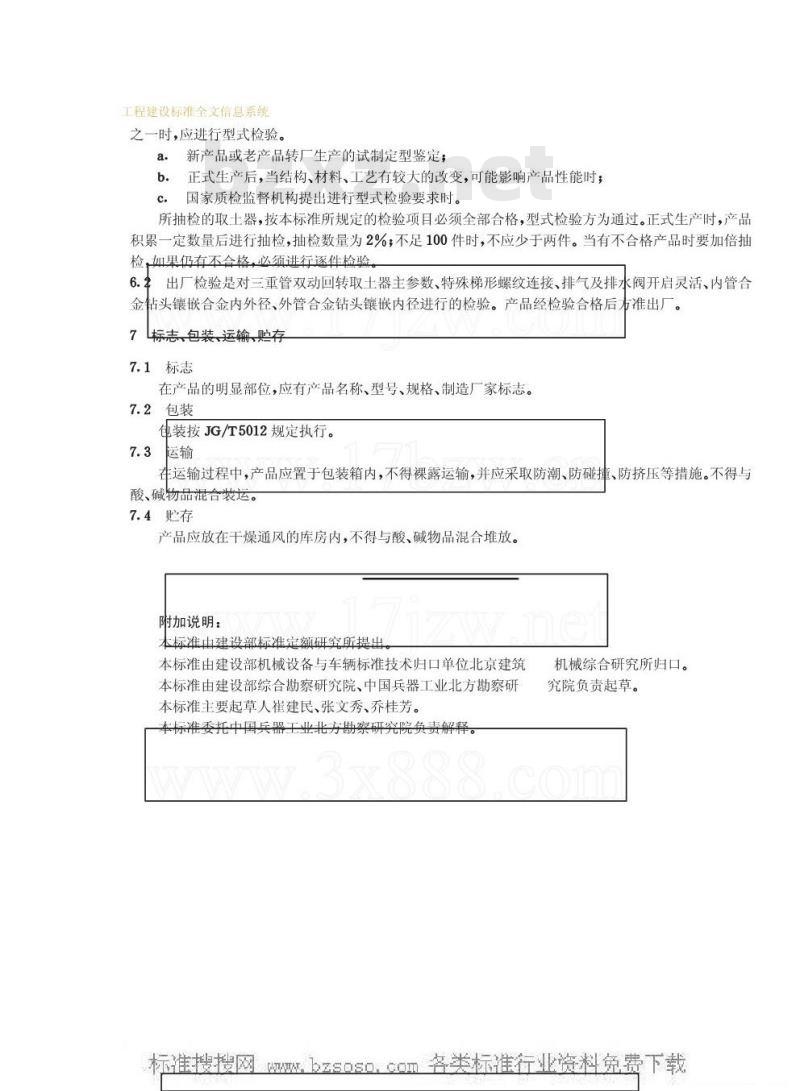

之一时，应进行型式检验。
a。新产品或老产品转厂生产的试制定型鉴定；b.正式生产后，当结构、材料、工艺有较大的改变，可能影响产品性能时；国家质检监督机构提出进行型式检验要求时。c.
所抽检的取土器，按本标准所规定的检验项目必须全部合格，型式检验方为通过。正式生产时，产品积累一定数量后进行抽检，抽检数量为2%；不足100件时，不应少于两件。当有不合格产品时要加倍抽检，如果仍有不合格，必须进行逐件检验出厂检验是对三重管双动回转取土器主参数、特殊梯形螺纹连接、排气及排水阀开启灵活、内管合6.2
金钻头镶嵌合金内外径、外管合金钻头镶嵌内径进行的检验。产品经检验合格后右准出厂。7标志、包装、运输、购存
7.1标志
在产品的明显部位，应有产品名称、型号、规格、制造厂家标志。7.2包装
包装按JG/T5012规定执行。
在运输过程中，产品应置于包装箱内，不得裸露运输，并应采取防潮、防碰撞、防挤压等措施。不得与酸、碱物品混合装运。
7.4贮存
产品应放在干燥通风的库房内，不得与酸、碱物品混合堆放。附加说明：
本标准中建设部标准宁额研空所提出本标准由建设部机械设备与车辆标准技术归口单位北京建筑本标准由建设部综合勘察研究院、中国兵器工业北方勘察研本标准主要起草人崔建民、张文秀、乔桂芳。本标准委托中国兵器王业北方勘察研究院负责解释。机械综合研究所归口。
究院负责起草。
