中华人民共和国建筑工业行业标准JG/T5061.5—1995
水压固定活塞取
Hydraulicfixedpistonsampler
1996-01-05发布
1996-06-01实施
中华人民共和国建设部
bzsoso.co工程建设标准全文信息系统

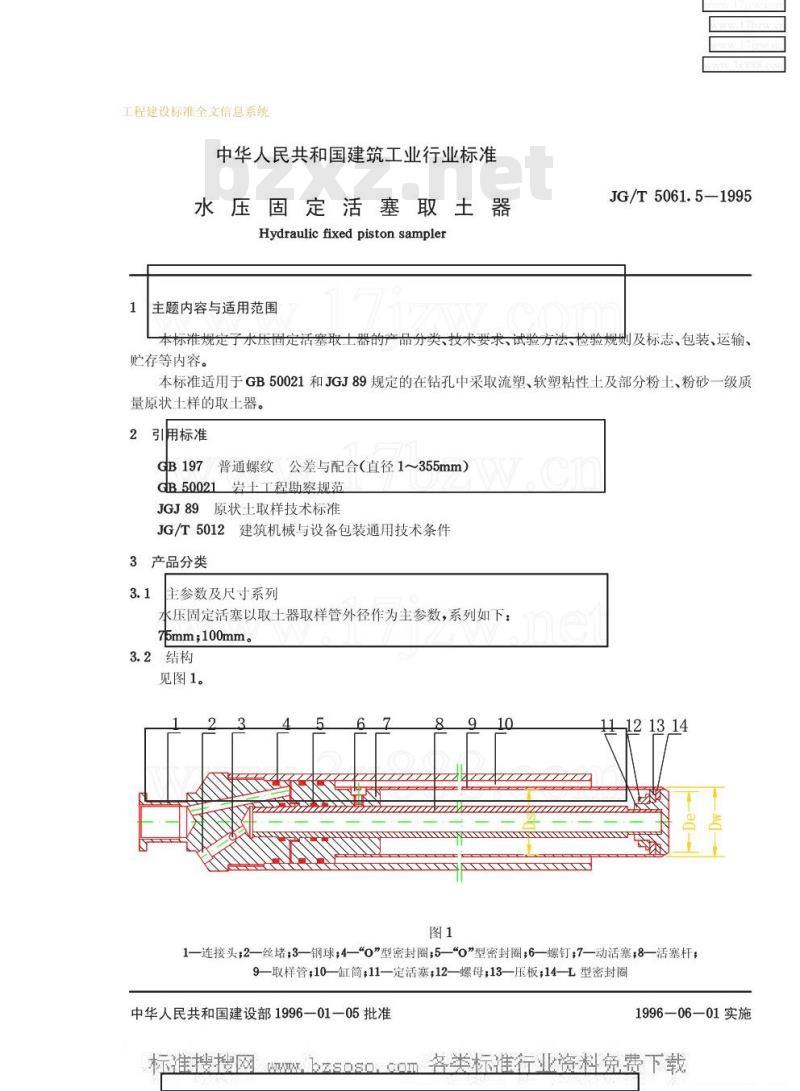

中华人民共和国建筑工业行业标准水压固定活塞取土器
Hydraulicfixedpistonsampler
主题内容与适用范围
JG/T5061.5—1995
本标准规定子水压回定活塞取士器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等内容。
本标准适用于GB50021和JGJ89规定的在钻孔中采取流塑、软塑粘性土及部分粉土、粉砂一级质量原状土样的取土器。Www.bzxZ.net
引用标准
GB197普通螺纹公差与配合（直径1～355mm）GB50021岩土工程勘察规范
JGJ89原状土取样技术标准
JG/T5012建筑机械与设备包装通用技术条件3产品分类
主参数及尺寸系列
水压固定活塞以取土器取样管外径作为主参数，系列如下：75mm;100mm。
见图1。
4222224
11-121314
1—连接头，2—丝堵，3—钢球；4—0”型密封圈；5—“0”型密封圈；6—螺钉；7—动活塞；8—活塞杆；9—取样管；10—缸筒；11—定活塞；12—螺母；13—压板；14—L型密封圈中华人民共和国建设部1996—01—05批准1996—06—01实施
.工程建设标准全文信息系统

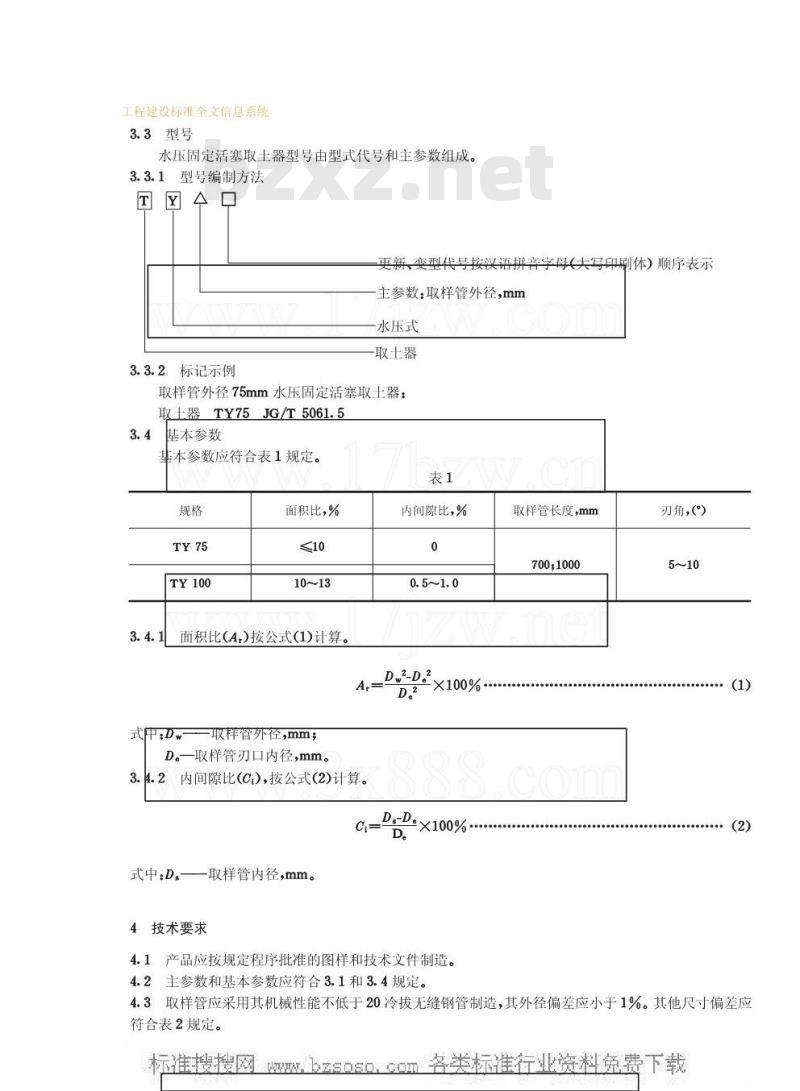

3.3型号
水压固定活塞取土器型号由型式代号和主参数组成。3.3.1型号编制方法
国网A口
更新、变型代号按汉语拼音字母（夫写印刷体）顺序表示主参数：取样管外径，mm
水压式
3.3.2标记示例
取土器
取样管外径75mm水压固定活塞取土器：取士器TY75JG/T5061.5
基本参数
基本参数应符合表1规定。
面积比，%
面积比(A）按公式(1)计算
式中：Dw
取样管外径，mm：
D。一取样管刃口内径，mm。
3.4.2内间隙比(c)，按公式(2)计算。内间隙比，%
Ds-D。
×100%
式中.D.
一取样管内径，mm。
4技术要求
4.1产品应按规定程序批准的图样和技术文件制造。4.2主参数和基本参数应符合3.1和3.4规定。取样管长度，mm
700;1000
刃角，（)
4.3取样管应采用其机械性能不低于20冷拔无缝钢管制造，其外径偏差应小于1%。其他尺寸偏差应符合表2规定。
工程建设标准全文信息系统

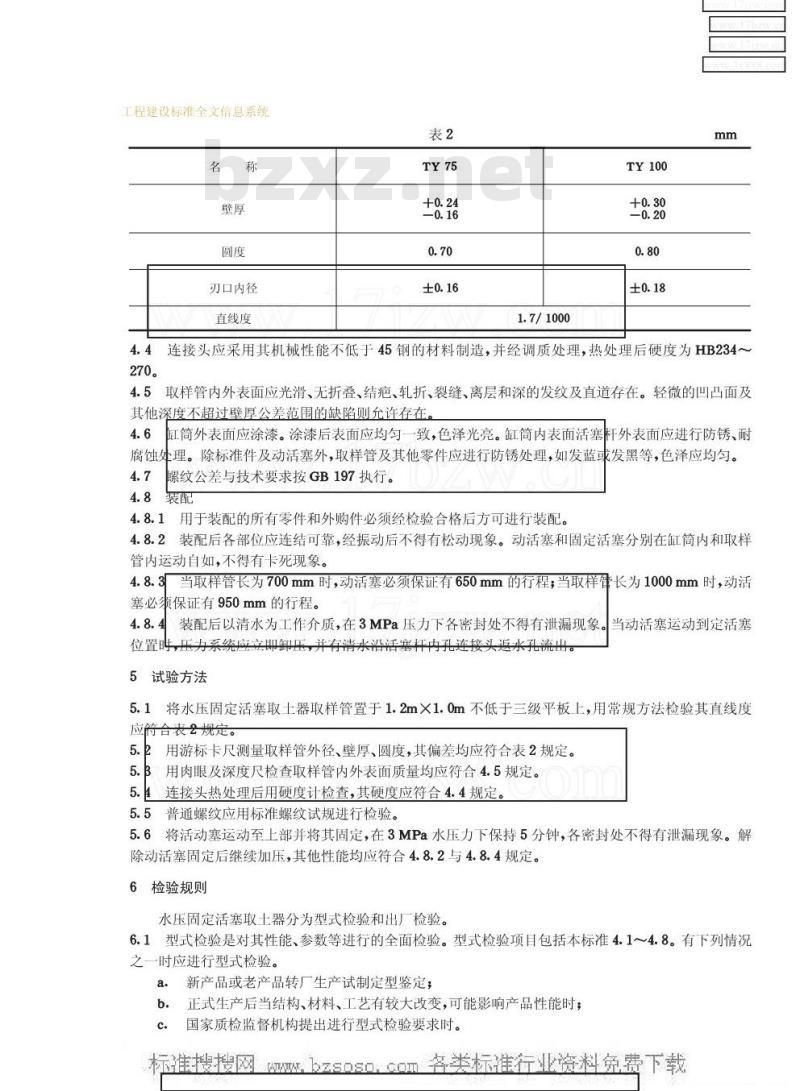

刃口内径
直线度
连接头应采用其机械性能不低于45钢的材料制造，并经调质处理，热处理后硬度为HB234~270。
4.5取样管内外表面应光滑、无折叠、结疤、轧折、裂缝、离层和深的发纹及直道存在。轻微的凹凸面及其他深度不超过壁厚公差范围的缺陷则允许存在。4.6
缸筒外表面应涂漆。涂漆后表面应均匀一致，色泽光亮。缸筒内表面活塞杆外表面应进行防锈、耐腐蚀处理。除标准件及动活塞外，取样管及其他零件应进行防锈处理，如发蓝或发黑等，色泽应均匀。4.7
螺纹公差与技术要求按GB197执行。装配
4.8.1用于装配的所有零件和外购件必须经检验合格后方可进行装配。4.8.2装配后各部位应连结可靠，经振动后不得有松动现象。动活塞和固定活塞分别在缸筒内和取样管内运动自如，不得有卡死现象。4.8.3
当取样管长为700mm时，动活塞必须保证有650mm的行程；当取样管长为1000mm时，动活塞必须保证有950mm的行程。
装配后以清水为工作介质，在3MPa压力下各密封处不得有泄漏现象。当动活塞运动到定活塞位置吗，压力系统应立即卸压，并有清水沿活塞杆内孔连接头返水孔流出。5试验方法
5.1将水压固定活塞取土器取样管置于1.2m×1.0m不低于三级平板上，用常规方法检验其直线度应符合表2规定。
用游标卡尺测量取样管外径、壁厚、圆度，其偏差均应符合表2规定。5.3用肉眼及深度尺检查取样管内外表面质量均应符合4.5规定。5.4
连接头热处理后用硬度计检查，其硬度应符合4.4规定。5.5普通螺纹应用标准螺纹试规进行检验。5.6将活动塞运动至上部并将其固定，在3MPa水压力下保持5分钟，各密封处不得有泄漏现象。解除动活塞固定后继续加压，其他性能均应符合4.8.2与4.8.4规定。6
检验规则
水压固定活塞取十器分为型式检验和出厂检验。6.1型式检验是对其性能、参数等进行的全面检验。型式检验项目包括本标准4.1～4.8。有下列情况之一时应进行型式检验。
a。新产品或老产品转厂生产试制定型鉴定；b.正式生产后当结构、材料、工艺有较大改变，可能影响产品性能时；国家质检监督机构提出进行型式检验要求时。c
bzsoso.co工程建设标准全文信息系统

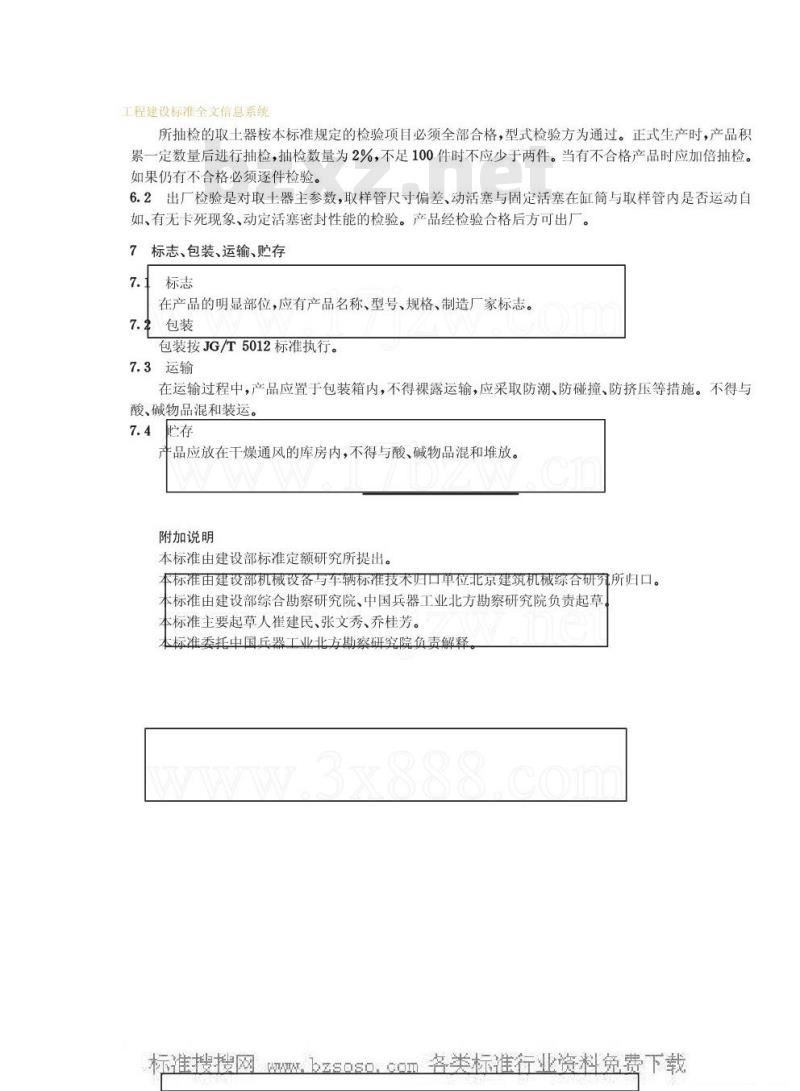

所抽检的取土器按本标准规定的检验项目必须全部合格，型式检验方为通过。正式生产时，产品积累一定数量后进行抽检，抽检数量为2%，不足100件时不应少于两件。当有不合格产品时应加倍抽检。如果仍有不合格必须逐件检验。6.2出厂检验是对取土器主参数，取样管尺寸偏差、动活塞与固定活塞在缸筒与取样管内是否运动自如、有无卡死现象、动定活塞密封性能的检验。产品经检验合格后方可出厂。7标志、包装、运输、购存
在产品的明显部位，应有产品名称、型号、规格、制造厂家标志。包装
包装按JG/T5012标准执行。
7.3运输
在运输过程中，产品应置于包装箱内，不得裸露运输，应采取防潮、防碰撞、防挤压等措施。不得与酸、碱物品混和装运。
产品应放在干燥通风的库房内，不得与酸、碱物品混和堆放。附加说明
本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准由建设部综合勘察研究院、中国兵器工业北方勘察研究院负责起草本标准主要起草人崔建民、张文秀、乔桂芳。本标准季托中国丘黑工业北方期容研空院负责解察bzSosO，COm
