【HG化工标准】 木工机械用胶辊

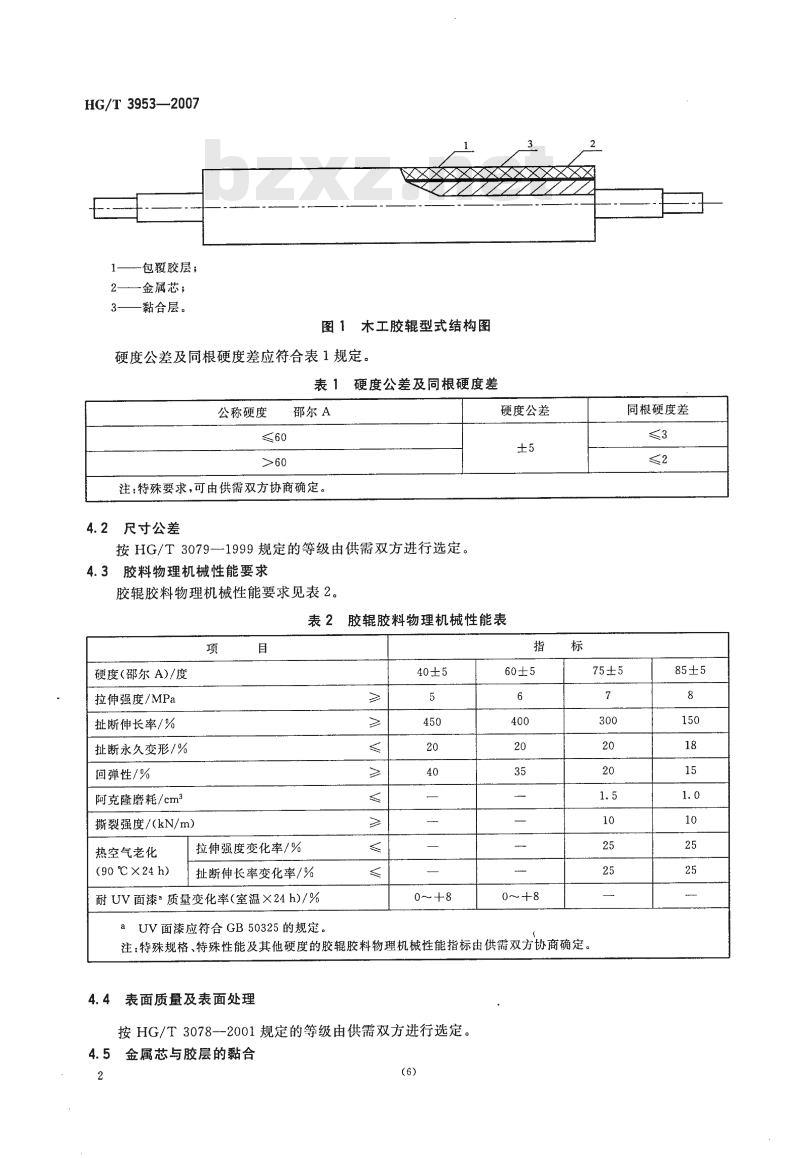

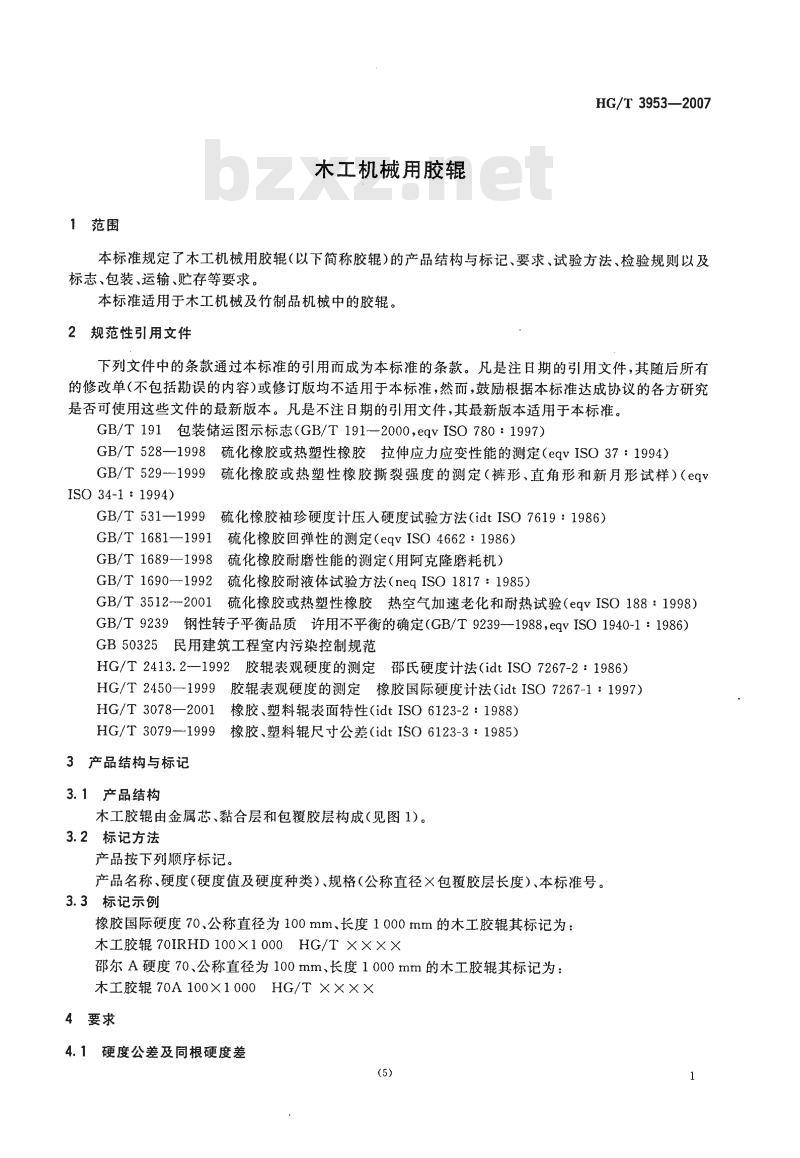

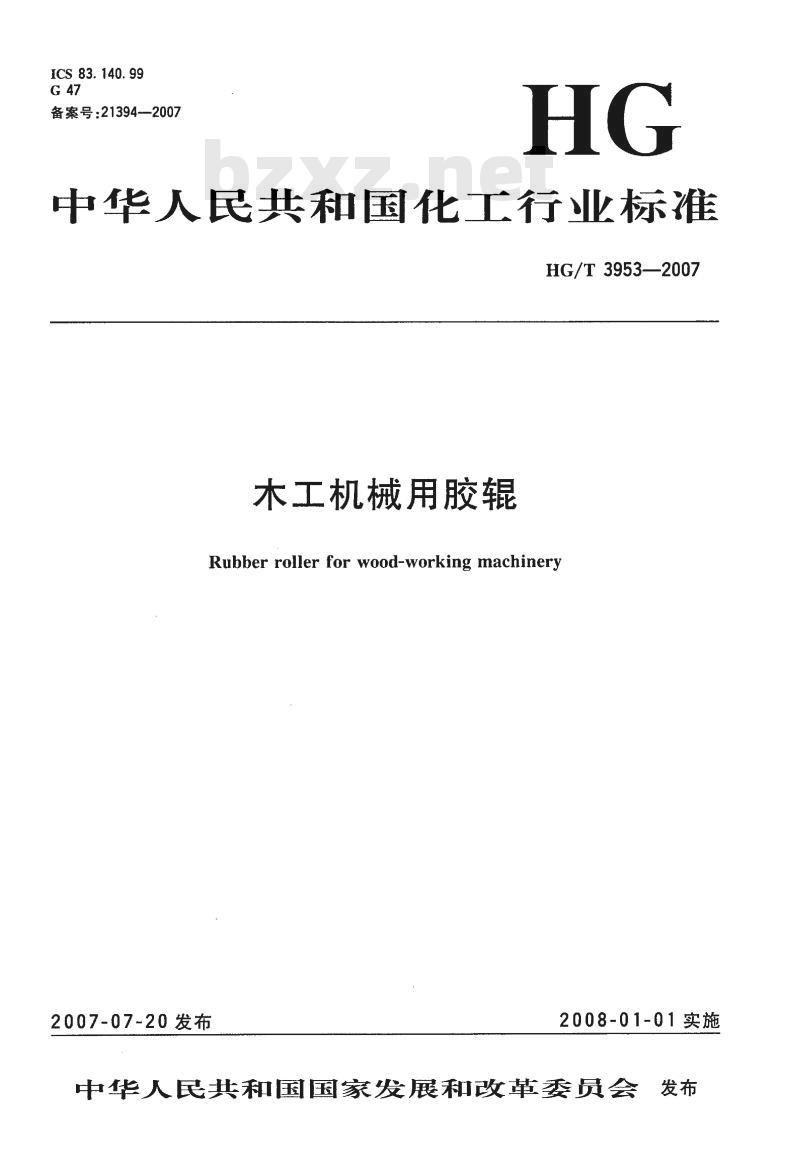

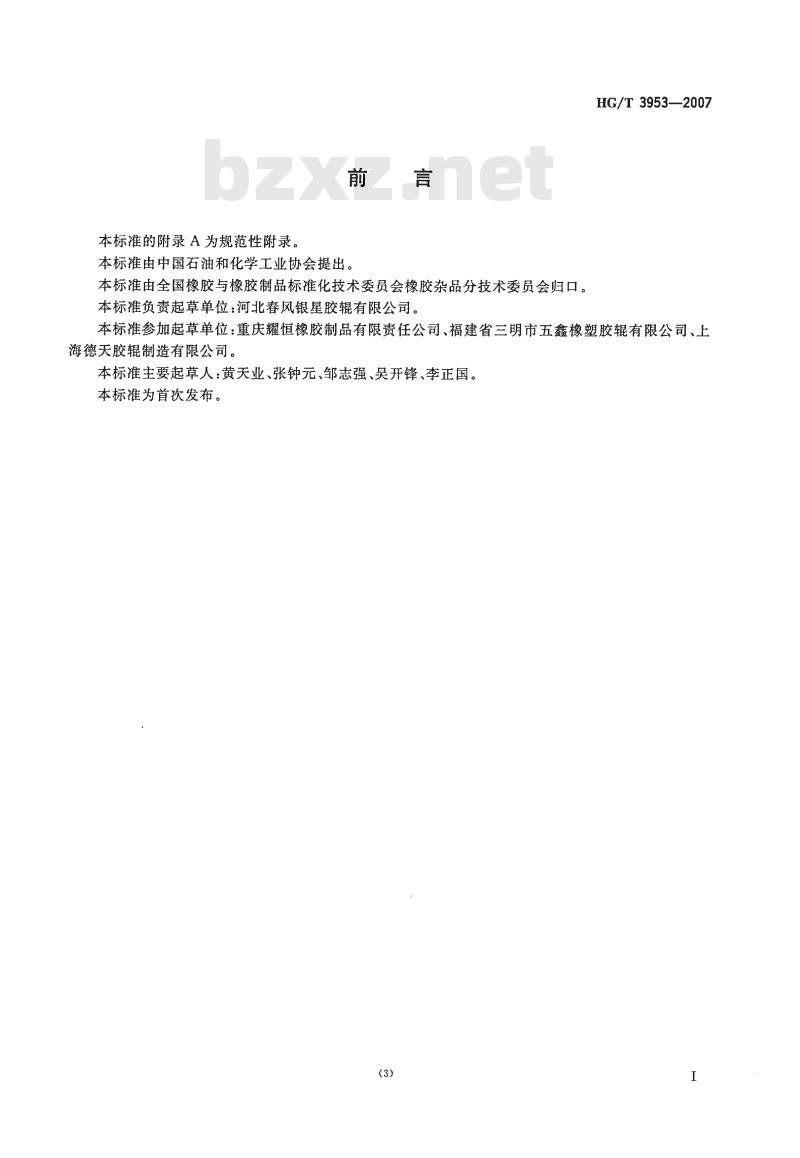

中华人民共和国化工行业标准 HG/T 3953—2007 木工机械用胶辊 Rubber roller for wood-working machinery 2007-07-20发布 2008-01-01实施 前言 本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会归口。本标准负责起草单位为：河北春风银星胶辊有限公司。本标准参加起草单位为：重庆耀恒橡胶制品有限责任公司、福建省三明市五鑫橡塑胶辊有限公司、上海德天胶辊制造有限公司。本标准主要起草人为：黄天业、张钟元、邹志强、吴开锋、李正国。本标准为首次发布。 1 范围 本标准规定了木工机械用胶辊（以下简称胶辊）的产品结构与标记、要求、试验方法、检验规则以及标志、包装、运输、贮存等要求。本标准适用于木工机械及竹制品机械中的胶辊。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T 191 包装储运图示标志 - GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 - GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） - GB/T 531 硫化橡胶袖珍硬度计压人硬度试验方法 - GB/T 1681 硫化橡胶回弹性的测定 - GB/T 1689 硫化橡胶耐磨性能的测定（用阿克隆磨耗机） - GB/T 1690 硫化橡胶耐液体试验方法 - GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 - GB/T 9239 钢性转子平衡品质 许用不平衡的确定 - GB 50325 民用建筑工程室内污染控制规范 - HG/T 2413.2 胶辊表观硬度的测定邵氏硬度计法 - HG/T 2450 胶辊表观硬度的测定橡胶国际硬度计法 - HG/T 3078 橡胶、塑料辊表面特性 - HG/T 3079 橡胶、塑料辊尺寸公差 3 产品结构与标记 3.1 产品结构 木工胶辊由金属芯、黏合层和包覆胶层构成。 3.2 标记方法 产品按下列顺序标记：产品名称、硬度（硬度值及硬度种类）、规格（公称直径×包覆胶层长度）、本标准号。 3.3 标记示例 - 橡胶国际硬度70、公称直径为100mm、长度1000mm的木工胶辊，其标记为：木工胶辊 70IRHD 100×1000 HG/T XXXX - 邵尔A硬度70、公称直径为100mm、长度1000mm的木工胶辊，其标记为：木工胶辊 70A 100×1000 HG/T XXXX 4 要求 4.1 硬度公差及同根硬度差 硬度公差及同根硬度差应符合表1规定。 表1 硬度公差及同根硬度差 公称硬度 (邵尔A) | 硬度公差 | 同根硬度差 60 | ±5 | 3 >60 | ±5 | 3 注：特殊要求，可由供需双方协商确定。 4.2 尺寸公差 按HG/T 3079--1999规定的等级由供需双方进行选定。 4.3 胶料物理机械性能要求 胶辊胶料物理机械性能要求见表2。 表2 胶辊胶料物理机械性能表 项目 | 邵尔A硬度 60 | 邵尔A硬度 >60 拉伸强度/MPa | 450 | 400 扯断伸长率/% | 20 | 20 扯断永久变形/% | 40 | 35 间弹性/% | 0～+8 | 0～+8 阿克隆磨耗/cm³ | - | - 撕裂强度/(kN/m) | - | - 热空气老化(90℃×24h) | 拉伸强度变化率/% | 扯断伸长率变化率/% | 耐UV面漆质量变化率/% | -
