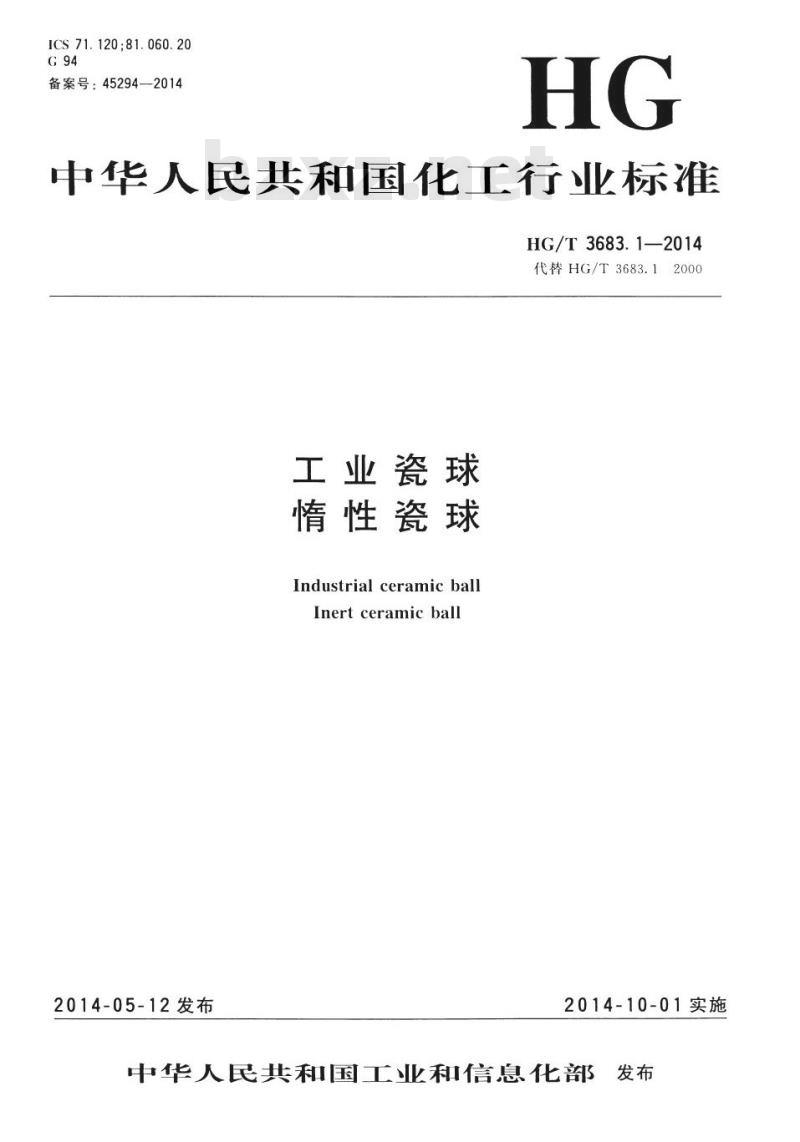

【HG化工标准】 代替 HG/T 3683.1-2000 工业瓷球 惰性瓷球

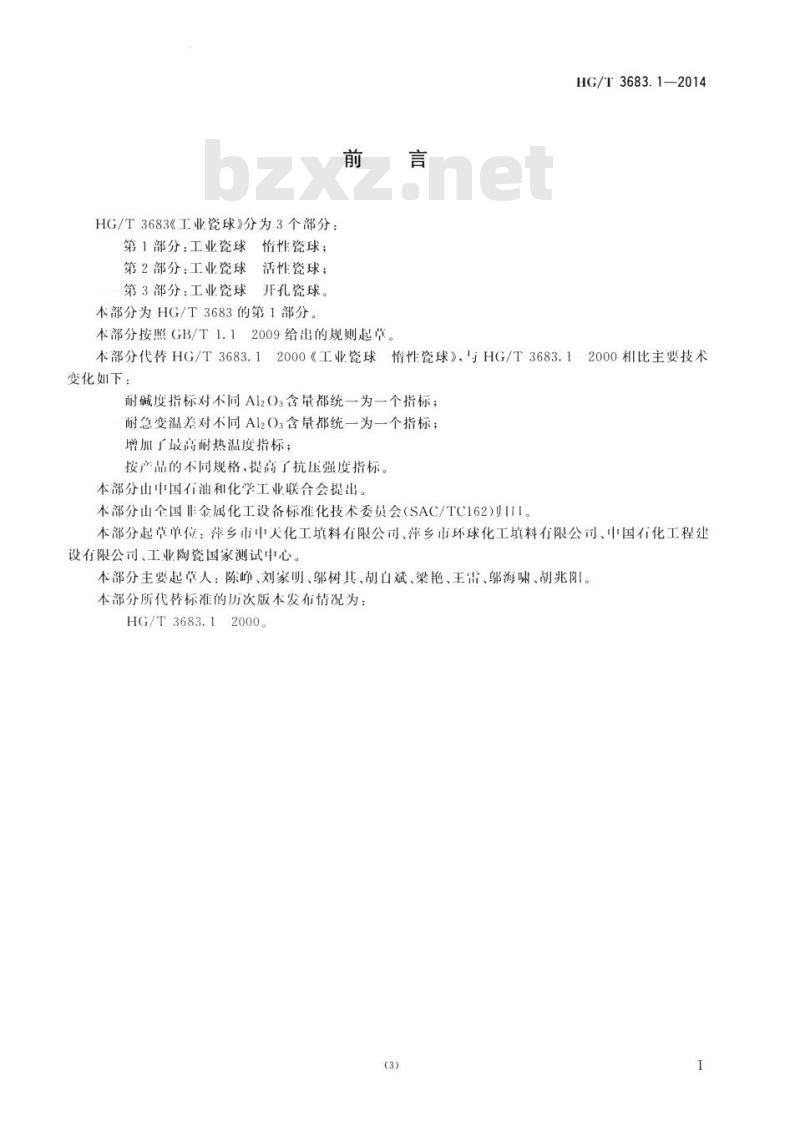

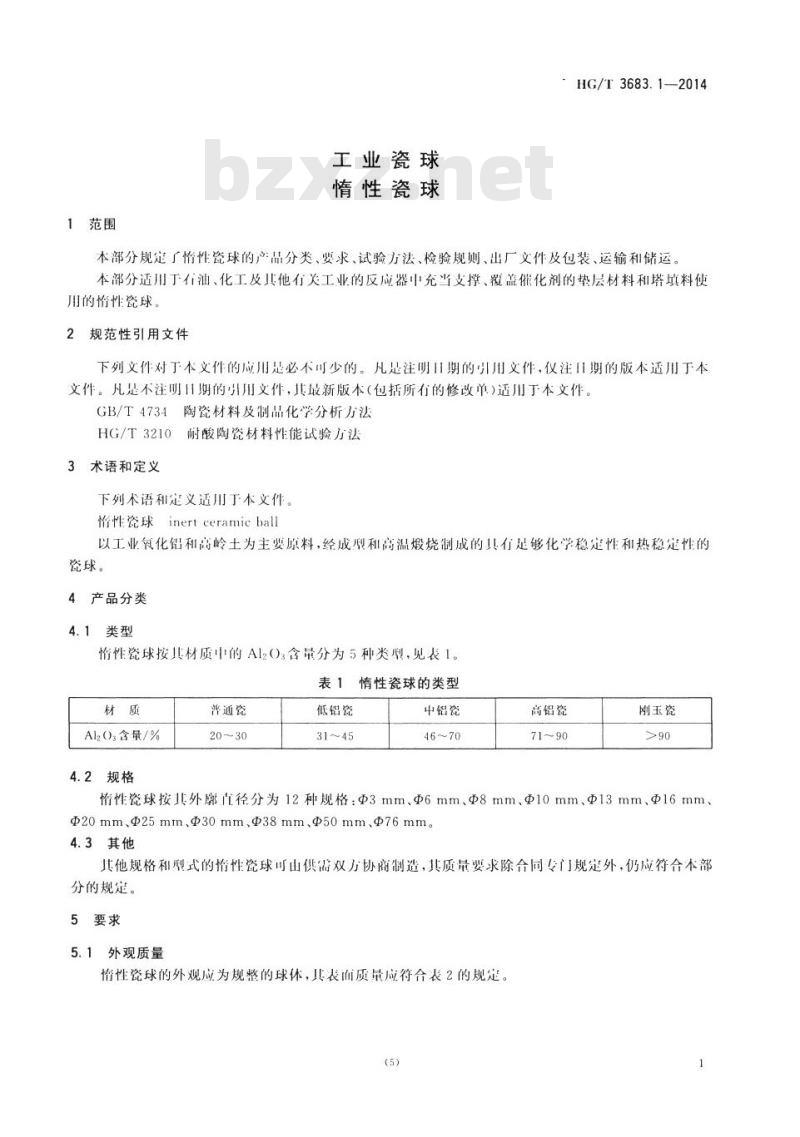

HG/T3683.1—2014 工业瓷球 第1部分：惰性瓷球 前言 本部分按照GB/T 1.1—2009给出的规则起草。本部分代替HG/T3683.1—2000《工业瓷球 惰性瓷球》，与HG/T3683.1—2000相比，主要技术变化如下：耐碱度指标对不同Al2O3含量都统一为一个指标；耐急变温差对不同Al2O3含量都统一为一个指标；增加了最高耐热温度指标；按产品的不同规格，提高了抗压强度指标。 本部分由中国石油和化工工业联合会提出。本部分由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。本部分起草单位：萍乡市中天化工填料有限公司、萍乡市环球化工填料有限公司、中国石化工程建设有限公司、工业陶瓷国家测试中心。本部分主要起草人：陈峰、刘家明、邬树其、胡白斌、梁艳、王雷、邬海啸、胡兆阳。 1 范围 本部分规定了惰性瓷球的产品分类、要求、试验方法、检验规则、出厂文件及包装、运输和储运。本部分适用于油、化工及其他有关工业的反应器中充当支撑、覆盖催化剂的垫层材料和塔填料使用的惰性瓷球。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅最新的版本适用于本文件。凡是不注明日期的用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 4734 陶瓷材料及制品化学分析方法 - HG/T 3210 耐酸陶瓷材料性能试验方法 3 术语和定义 下列术语和定义适用于本文件。 惰性瓷球 (Inert ceramic ball)：以工业氧化铝和高岭土为主要原料，经成型和高温煅烧制成的具有足够化学稳定性和热稳定性的瓷球。 4 产品分类 4.1 类型 惰性瓷球按其材质中的Al2O3含量分为5种类型，见表1。 表1 惰性瓷球的类型： - 普通瓷：Al2O3含量 20~30% - 低铝瓷：Al2O3含量 31~45% - 中铝瓷：Al2O3含量 46~70% - 高铝瓷：Al2O3含量 71~90% - 刚玉瓷：Al2O3含量 >90% 4.2 规格 惰性瓷球按其外径直径分为12种规格：Φ3mm、Φ6mm、Φ8mm、Φ10mm、Φ13mm、Φ16mm、Φ20mm、Φ25mm、Φ30mm、Φ38mm、Φ50mm、Φ76mm。 4.3 其他 其他规格和型式的惰性瓷球可供需双方协商制造，其质量要求除合同专门规定外，仍应符合本部分的规定。 5 要求 5.1 外观质量 惰性瓷球的外观应为规整的球体，其表面质量应符合表2的规定。 表2 惰性瓷球的表面质量： - 裂纹（深入坏体内部的开裂迹象）：范围为长度3mm≤L≤5mm 或 长度>5mm - 批点（表面呈现的铁点、熔坑和落渣）：范围为最大尺寸1mm≤S≤2mm 或 最大尺寸>2mm - 起泡（表面凸起的空心泡）：范围为最大尺寸1mm≤S≤2mm 或 最大尺寸>2mm 5.2 尺寸偏差 惰性瓷球的直径偏差应符合表3的规定。 表3 惰性瓷球的直径偏差： - 直径 3mm、6mm、8mm、10mm：允许偏差 ±1.0mm - 直径 13mm、16mm、20mm、25mm：允许偏差 ±1.5mm 5.3 物理化学性能 惰性瓷球的物理化学性能应符合表4的规定。 表4 惰性瓷球的物理化学性能指标包括：化学成分/%、吸水率/%、耐酸度/%、耐碱度/%、耐急变温差/℃、最高耐热温度/℃。
