【HG化工标准】 金属塔填料技术条件

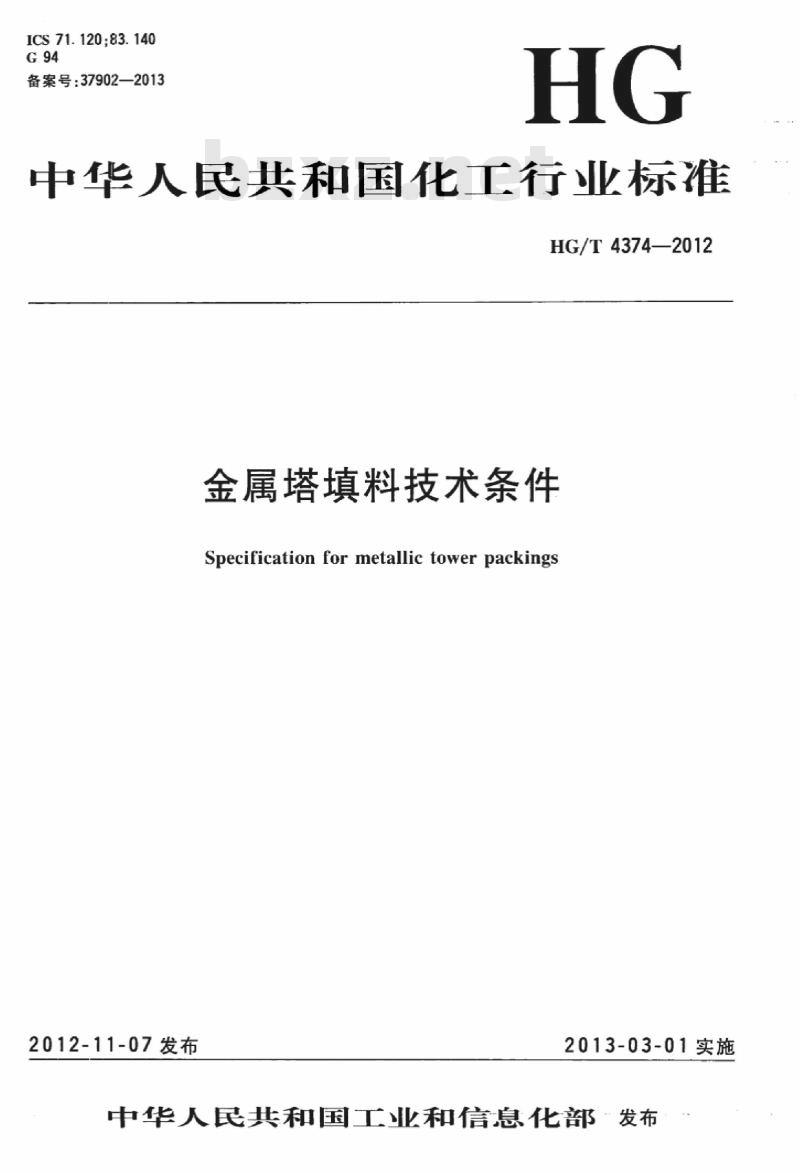

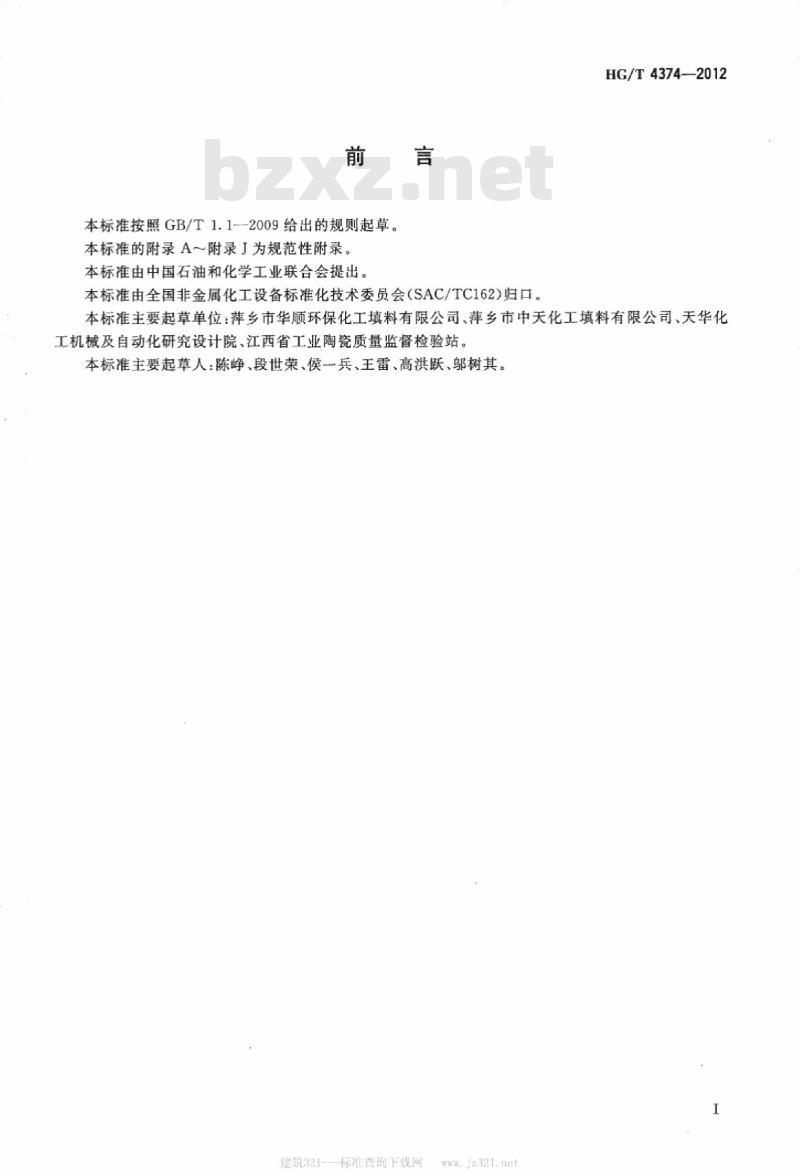

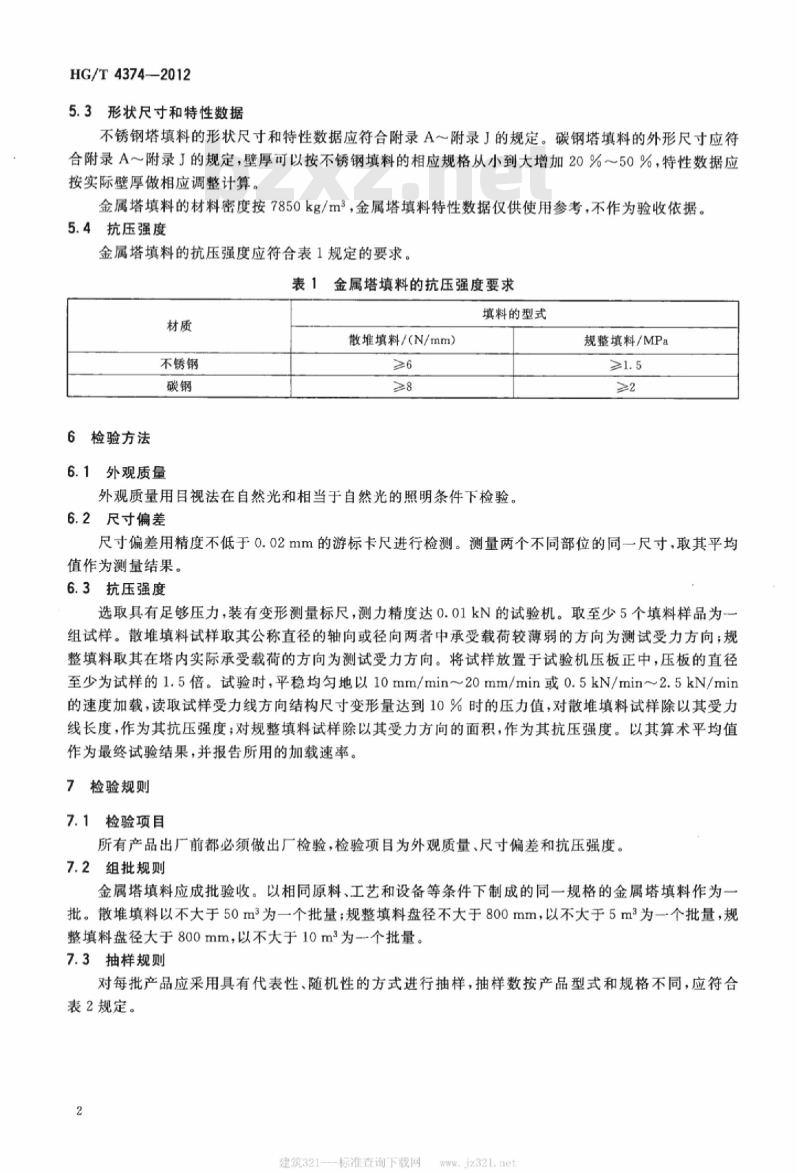

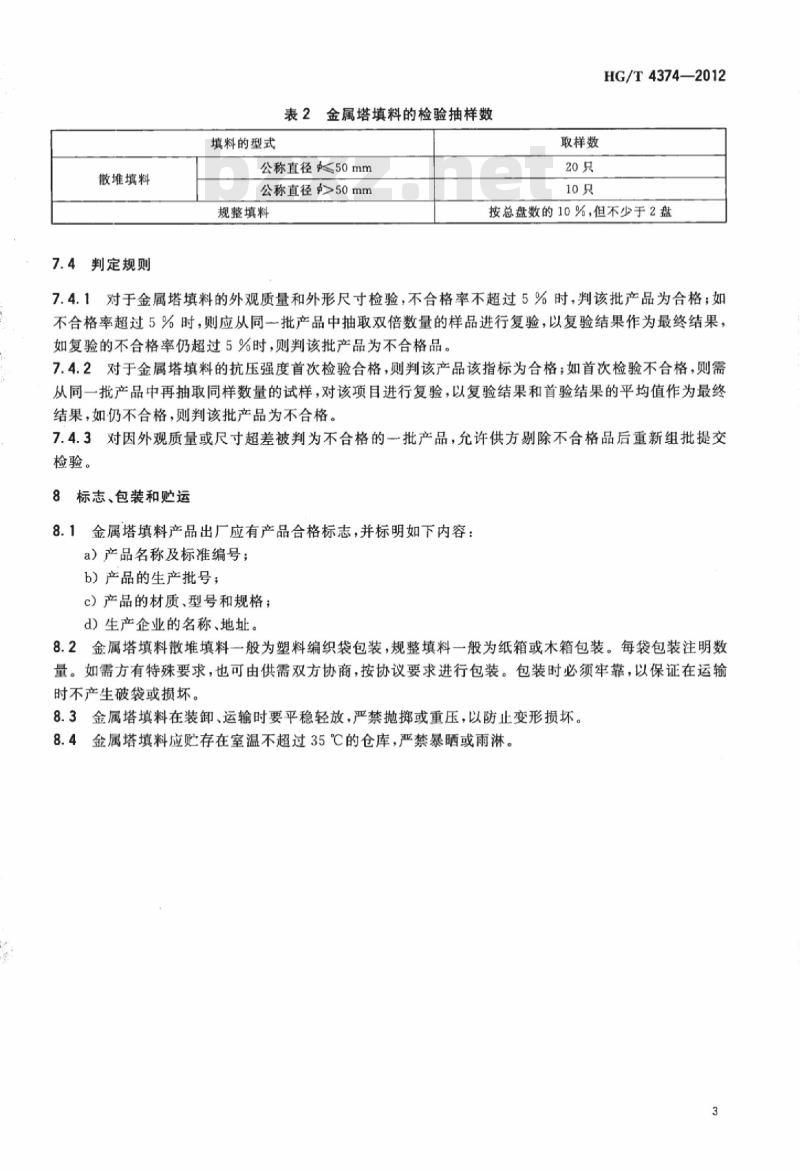

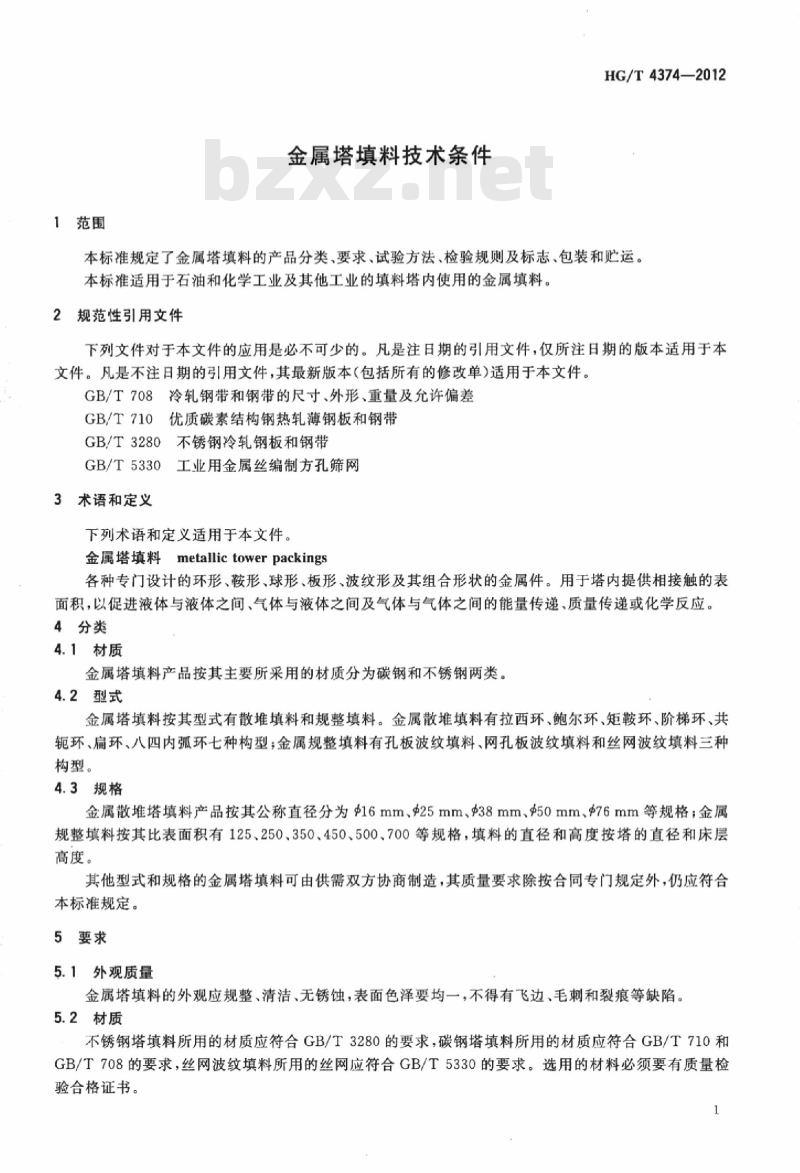

中华人民共和国化工行业标准 HG/T4374—2012 金属塔填料技术条件 Specification for metallic tower packings 发布：2012-11-07 实施：2013-03-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。附录A～附录J为规范性附录。本标准由中国石油和化学工业联合会提出，由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。本标准主要起草单位包括萍乡市华顺环保化工填料有限公司、萍乡市中天化工填料有限公司、天华化工机械及自动化研究设计院、江西省工业陶瓷质量监督检验站。主要起草人：陈峰、段世荣、侯一兵、王雷、高洪跃、邬树其。 1 范围 本标准规定了金属塔填料的产品分类、技术要求、试验方法、检验规则及标志、包装和贮运。本标准适用于石油、化工及其他工业填料塔内使用的金属填料。 2 规范性引用文件 GB/T708 冷轧钢带和钢带的尺寸、外形、重量及允许偏差 GB/T710 优质碳素结构钢热轧薄钢板和钢带 GB/T3280 不锈钢冷轧钢板和钢带 GB/T5330 工业用金属丝编织方孔筛网 3 术语和定义 金属塔填料（metallic tower packings）：指各种环形、鞍形、球形、板形、波纹形及组合形状的金属构件，用于塔内提供接触表面积，以促进液体与液体、气体与液体及气体与气体之间的传质或化学反应。 4 分类 4.1 材质 金属塔填料按材质分为碳钢和不锈钢两类。 4.2 型式 分为散堆填料和规整填料： - 散堆填料：拉西环、鲍尔环、矩鞍环、阶梯环、共轭环、扁环、八四内弧环等 - 规整填料：孔板波纹填料、网孔板波纹填料、丝网波纹填料 4.3 规格 散堆填料公称直径包括16mm、25mm、38mm、50mm、76mm等；规整填料按比表面积分为125、250、350、450、500、700等规格。其他规格可由供需双方协商确定。 5 要求 5.1 外观质量 填料应规整、清洁、无锈蚀，表面色泽均匀，不得有飞边、毛刺和裂纹。 5.2 材质 不锈钢材质应符合GB/T3280，碳钢材质应符合GB/T710和GB/T708，丝网波纹填料应符合GB/T5330，材料须附质量检验合格证书。 5.3 形状尺寸与特性数据 不锈钢填料形状尺寸及特性数据应符合附录A～J规定；碳钢填料外形尺寸应符合附录A～J，壁厚可在不锈钢基础上增加20%～50%。特性数据仅供参考，不作为验收依据。 5.4 抗压强度 金属塔填料抗压强度应符合表1要求： - 不锈钢散堆填料：≥6 N/mm - 碳钢散堆填料：>8 N/mm - 不锈钢规整填料：≥1.5 MPa - 碳钢规整填料：>2 MPa 6 检验方法 6.1 外观质量：在自然光或等效照明条件下目视检查。 6.2 尺寸偏差：使用精度不低于0.02mm的游标卡尺测量两点取平均值。 6.3 抗压强度：使用压力试验机测定，加载速度0.5kN/min～2.5kN/min或10mm/min～20mm/min，当变形达10%时读取压力值，取算术平均值作为结果。
