【HG化工标准】 塑料 增塑剂在液体介质条件下抽出的测定

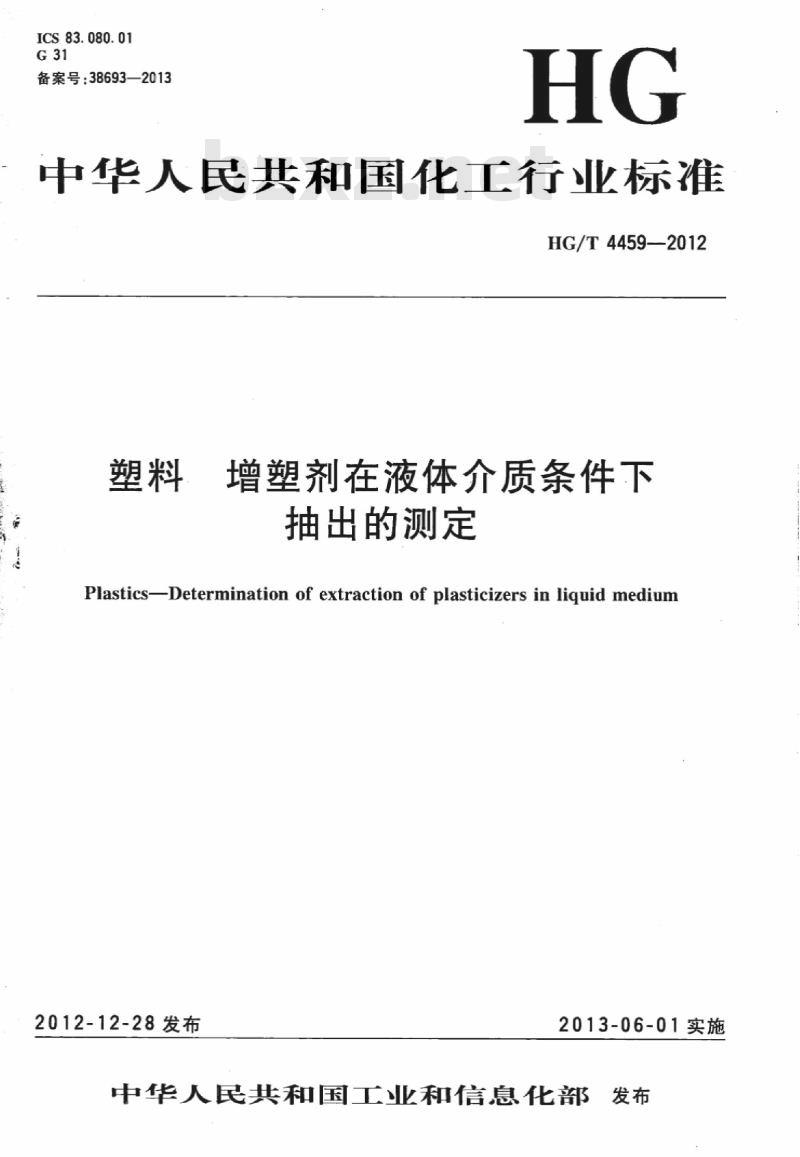

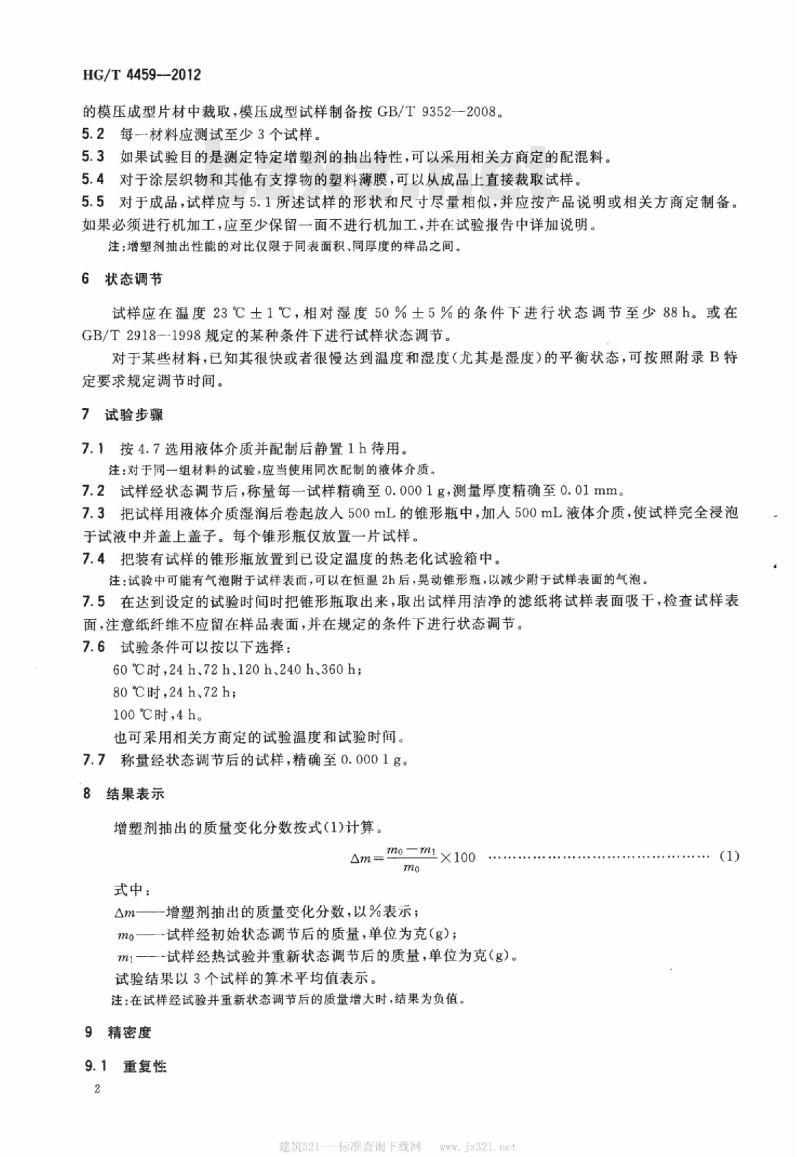

ICS 83.080.01 G31 备案号：38693—2013 HG 中华人民共和国化工行业标准 HG/T 4459—2012 塑料 增塑剂在液体介质条件下抽出的测定 Plastics—Determination of extraction of plasticizers in liquid medium 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准的附录A和附录B为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国塑料标准化技术委员会老化方法分技术委员会（SAC/TC15/SC5）归口。 本标准起草单位：珠海市远康企业有限公司、广州合成材料研究院有限公司、山东蓝帆塑胶股份有限公司。 本标准主要起草人：苑丽红、陈金爱、陈金爱、李维义、谭卓华、刘文静、王兴元。 本标准为首次发布。 1 范围 本标准规定了在液体介质条件下塑料中增塑剂被抽出的测定方法。 本标准适用于定量测定增塑塑料在液体介质条件下增塑剂的抽出量。 本标准用于比较不同增塑剂时，应采用性质清楚的树脂和已知比例的增塑剂制备配混料。 本标准不适用于多孔塑料材料。 注1：试样厚度、表面积相同时才能进行比较。 注2：塑料中除增塑剂外的某些组分也可能被抽出。 2 规范性引用文件 GB/T 2918—1998 塑料试样状态调节和试验的标准环境 GB/T 6682 分析实验室用水规格和试验方法 GB/T 7141—2008 塑料老化试验方法 GB/T 9352—2008 塑料热塑性塑料材料试样的压塑 GB/T 11547—2008 塑料耐液体化学试剂性能的测定 3 原理 试样在规定温度和时间条件下，经状态调节后浸泡于液体介质中，再经状态调节后测定质量变化，以此定量评价增塑剂在液体介质中的抽出量。 注：通常增塑剂含量远大于其他可抽出添加剂，因此可忽略其他组分影响。 4 仪器和材料 4.1 分析天平：精度0.0001 g 4.2 千分尺：精度0.01 mm 4.3 强制通风式热老化试验箱：50℃～150℃范围内温度偏差±1℃，应符合GB/T 7141—2008 4.4 具塞锥形瓶：500 mL 4.5 容量瓶：1000 mL、100 mL 4.6 蒸馏水：符合GB/T 6682三级水要求 4.7 液体介质：可选人工汗液、酸雨、洗涤剂模拟液、蒸馏水、矿物油等，具体配制见附录A或GB/T 11547—2008 在特殊情况下，应使用实际使用环境中的接触介质 5 试验 5.1 试样为150 mm×80 mm矩形，厚度1.0 mm±0.1 mm，可由模压片材裁取，按GB/T 9352—2008制备 5.2 每种材料至少测试3个试样 5.3 特定增塑剂研究可采用协商配混料 5.4 涂层织物及薄膜可直接裁取 5.5 成品试样应尽量符合尺寸要求，必要时机加工但至少保留一面原始表面 注：对比试验仅限相同表面积与厚度样品 6 状态调节 试样应在23℃±1℃、相对湿度50%±5%条件下调节至少88 h，或按GB/T 2918—1998执行 7 试验步骤 7.1 液体介质配制后静置1 h备用，同组试验应使用同批介质 7.2 状态调节后称量试样质量并测量厚度 7.3 用液体介质润湿试样后卷起置入锥形瓶，加入500 mL介质，使试样完全浸没并密封
