【HG化工标准】 塑料 增塑剂迁移的测定

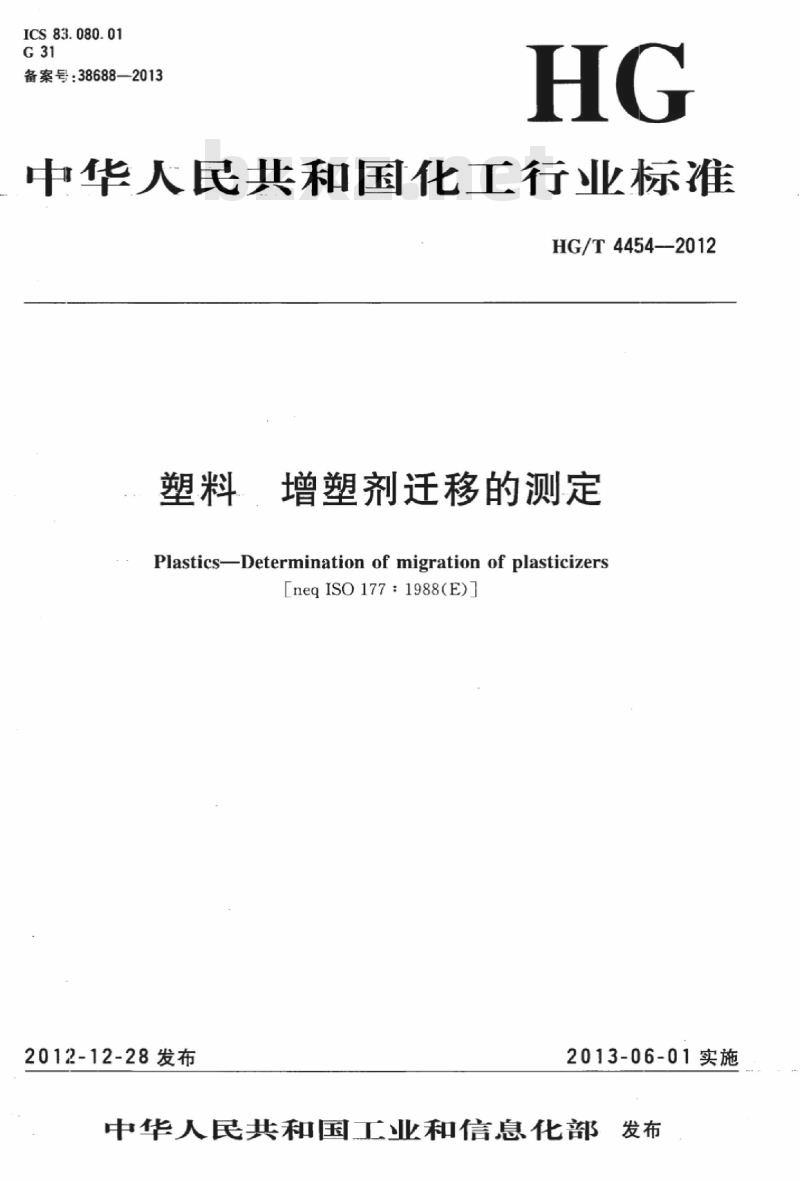

ICS83.080.01 G31 备案号：38688—2013 HG 中华人民共和国化工行业标准 HG/T4454—2012 塑料 增塑剂迁移的测定 Plastics-Determination of migration of plasticizers [neqISO177:1988(E)] 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 本标准按照GB/T1.1—2009给出的规则起草。 HG/T4454—2012 本标准使用重新起草法参考国际标准ISO177：1988（E）《塑料增塑剂迁移的测定》编制，与ISO177：1988（E）一致性程度为非等效。请注意本标准的某些内容有可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国塑料标准化技术委员会老化方法分技术委员会（SAC/TC15/SC5）归口。本标准起草单位：广州市合诚化学有限公司、珠海市远康企业有限公司、广州合成材料研究院有限公司。本标准主要起草人：谭卓华、陈金爱、李维义、诸泉、谢振平、雷祖碧。本标准为首次发布。 1 范围 本标准规定了采用吸收片测定增塑剂迁移至与其紧密接触的其他材料中的试验方法。本标准适用于定量测定塑料在接触对增塑剂具有吸收能力材料时的迁移损失，也适用于评估增塑剂从塑料中迁移至与其紧密接触的其他材料中的趋势。本标准用于比较不同的增塑剂时，应采用性质清楚的树脂及已知比例的增塑剂制备配混料。 注1：当接触材料含有可迁移物质时，从试样到接触材料的迁移和反向迁移可以同时发生。 注2：当塑料或接触材料存在其他组分（如低聚物）迁移或挥发损失时，可能会影响试验结果。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T2918—1998 塑料试样状态调节和试验的标准环境 GB/T7141—2008 塑料老化试验方法 GB/T9352—2008 塑料热塑性塑料材料试样的压塑 GB/T9867—2008 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法） GB/T17037.1—1997 热塑性塑料材料注塑试样的制备 第1部分：一般原理及多用途试样和长条试样的制备 3 术语和定义 3.1 增塑剂迁移 plasticizer migration 塑料中的增塑剂转移到与其相接触的其他固体材料上的现象。 4 仪器和材料 4.1 分析天平：精度0.0001g。 4.2 千分尺：精度0.01mm。 4.3 强制通风式热老化试验箱：在50℃～150℃时，温度偏差在±1℃，应符合GB/T7141—2008规定。 4.4 玻璃板：厚度3mm矩形方片，表面平整，用于覆盖吸收片。 4.5 磁码：平底，5kg。 4.6 吸收片：对增塑剂具有吸收能力的材料制备，裁成60mm±1mm正方形，厚度不小于0.5mm，表面应光滑无缺陷，每次试验使用新吸收片。材料可为： a）不添加增塑剂的乙烯-醋酸乙烯酯共聚物； b）标准橡胶（见GB/T9867—2008附录B）； c）不含添加剂的聚乙烯； d）不添加增塑剂的聚乙酸乙烯酯。在特定情况下可采用实际接触材料。 5 试样 5.1 试样为50mm±1mm、厚度1.0mm±0.1mm正方形片材，按GB/T9352—2008或GB/T17037.1—1997制备。 5.2 每种材料至少测试3个试样。 5.3 可采用商定配混料进行特定增塑剂迁移测试。 5.4 薄膜可叠加压制成1.0mm±0.1mm试样。 5.5 涂层织物可按规定裁取并组合形成试样。 5.6 其他制品应尽可能符合形状要求，并记录加工方式。 6 状态调节 试样和吸收片应在23℃±1℃、相对湿度50%±5%条件下调节至少24h，或在GB/T2918—1998规定的某种条
