【HG化工标准】 颜料和体质颜料 增塑聚氯乙烯中着色剂的试验 第2部分:试验样品的制备

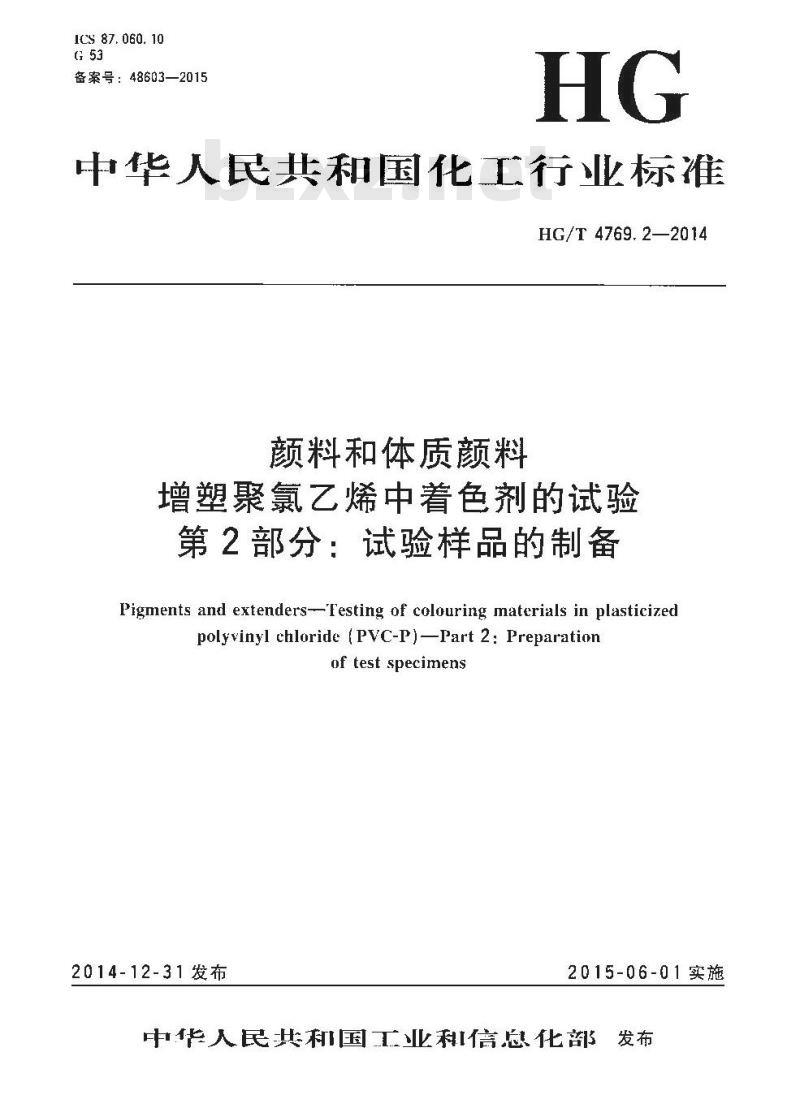

ICS 87.060.10 G53 备案号：48603—2015 HG 中华人民共和国化工行业标准 HG/T 4769.2—2014 颜料和体质颜料 增塑聚氯乙烯中着色剂的试验 第2部分：试验样品的制备 Pigments and extenders—Testing of colouring materials in plasticized polyvinyl chloride (PVC-P)—Part 2: Preparation of test specimens 2014-12-31发布 2015-06-01实施 中华人民共和国工业和信息化部发布 前言 HG/T 4769《颜料和体质颜料 增塑聚氯乙烯中着色剂的试验》分为4个部分：第1部分基础混合料的组成和制备，第2部分试验样品的制备，第3部分白色颜料相对消色力的测定，第4部分迁移性的测定。本部分为第2部分，按照GB/T 1.1—2009给出的规则起草。 本部分由中国石油和化学工业联合会提出，由全国涂料和颜料标准化技术委员会（SAC/TC5）归口。 起草单位包括上海捷虹颜料化工集团股份有限公司、百合花集团股份有限公司、江苏双乐化工颜料有限公司等多家单位。主要起草人包括张合杰、王丰莉、毛顺明、徐雨汉等。 1 范围 本部分规定了增塑聚氯乙烯（PVC-P）中着色剂试验用试验样品的制备过程，并描述了制备检验特定颜料特性用试样时基础混合料、颜料和颜料制剂的使用方法。 本部分适用于无机和有机颜料及粉状、膏状和粒状颜料制剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 3 试验仪器 3.1 混合容器 3.2 两辊机：可加热、辊间距可调整，辊直径80mm～200mm，转速比1:1.1～1:1.2，优先使用镀铬表面辊轮。 3.3 压片机：可加热或冷却。 4 取样 按GB/T 3186规定取受试产品代表性样品。 5 试样的制备 5.1 预混合：在振动混合器中将规定量着色剂与PVC基础混合料混合；特殊情况下可在聚乙烯或聚丙烯烧杯中手动混合至均匀。若颜料在压力作用下不易结块，则可不进行预混合。 5.2 两辊机混炼：将辊轮表面预热至160±5℃，将混合物加入两辊机中进行混炼，控制辊间距使混炼片厚度均匀在0.1mm～0.5mm之间。通过连续切割和翻转防止物料逸出，确保混合均匀。混炼时间不少于5min且不超过10min。必要时可调整转速与摩擦比。 5.3 试样压制：将混炼片置于压片机模具中，在155℃～170℃下压制成所需厚度的色板，时间不超过2min，然后快速冷却并取出备用。 附录A（资料性附录）说明：两辊机混炼是实验室制备基础混合料的标准方法，分散过程对颜料性能测试结果具有决定性影响，为获得可重复结果需严格控制工艺条件。
