【HG化工标准】 白色反射膜反射率的测定方法

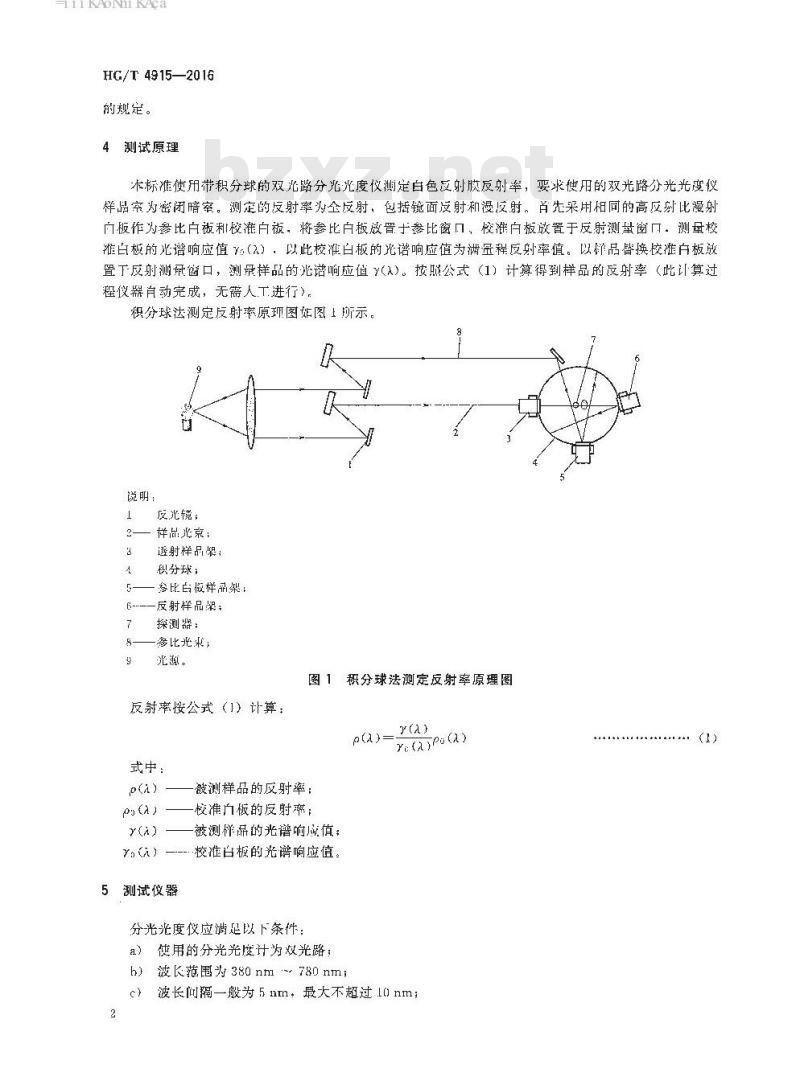

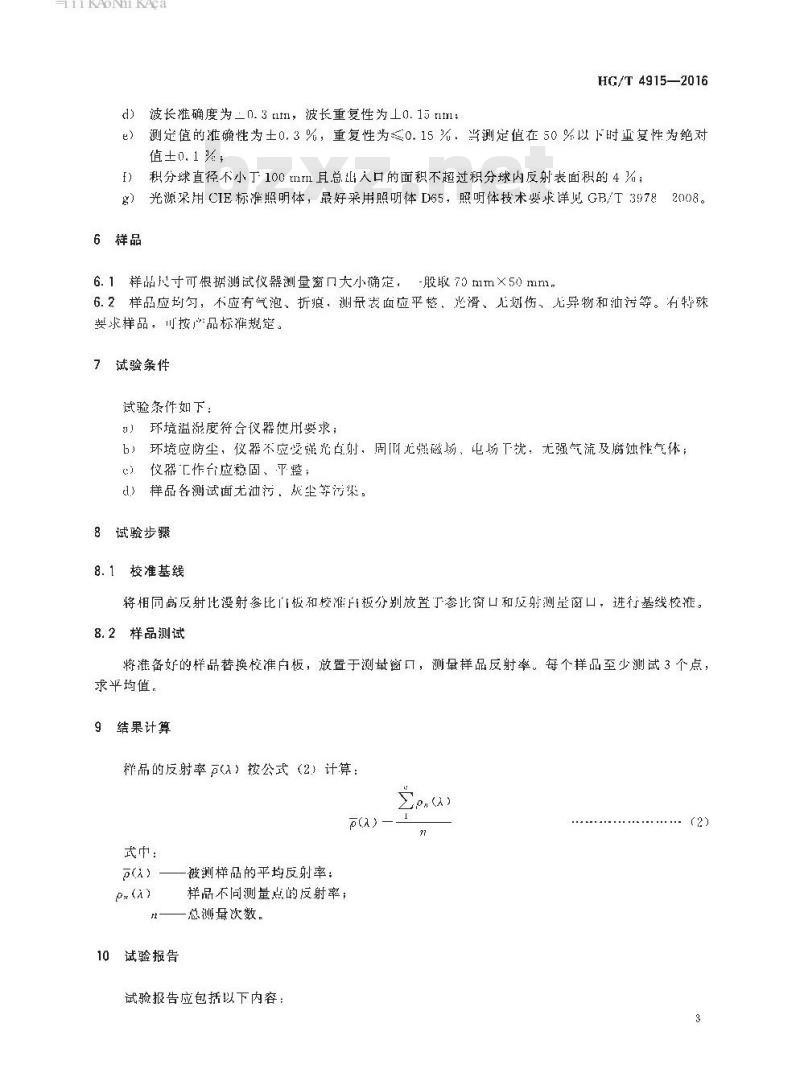

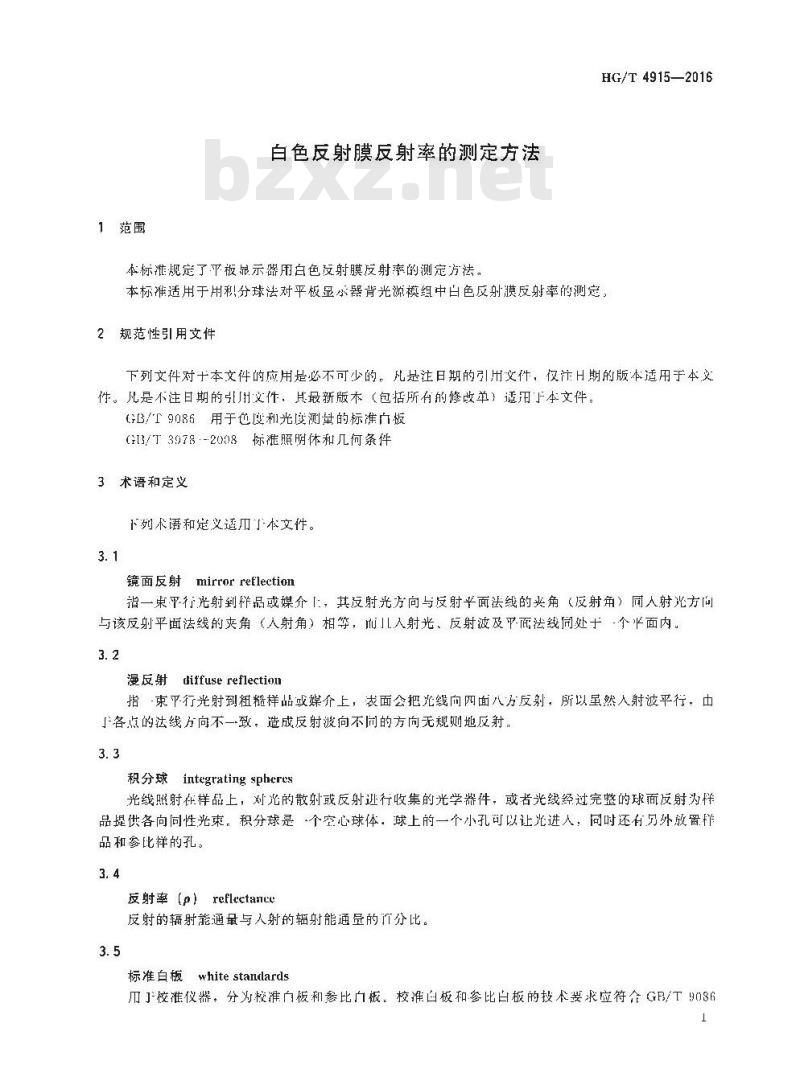

HG/T 4915—2016 白色反射膜反射率的测定方法 White reflective films---Determination of reflectance 发布日期：2016-01-15 实施日期：2016-07-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出，由全国光学功能薄膜材料标准化技术委员会（SAC/TC 431）归口。 本标准起草单位：合肥乐凯科技产业有限公司、天津乐凯薄膜有限公司、中国乐凯集团有限公司。 本标准主要起草人：高青、帮新莉、薛靖、许谢耐、程龙宝。 1 范围 本标准规定了平板显示器用白色反射膜反射率的测定方法。本标准适用于用积分球法对平板显示器背光源模组中白色反射膜反射率的测定。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 9086 色度计 GB/T 3978—2008 标准照明体和几何条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 镜面反射 (mirror reflection) 指一束平行光射到样品或媒介，其反射光方向与反射面法线的夹角（反射角）同入射光方向与该反射平面法线的夹角（入射角）相等，而入射光、反射光及反射面法线在同一平面内。 3.2 漫反射 (diffuse reflection) 指一束平行光射到粗糙样品或媒介上，表面将光线向四面八方反射，由于各点的法线方向不一致，造成反射波向不同的方向无规则地散射。 3.3 积分球 (integrating sphere) 光线照射在样品上，对光的散射或反射进行收集的光学器件，或者光线经过完整的球面反射为样品提供各向同性光束。积分球是个空心球体，球上的一个小孔可以让光进入，同时还有放置样品和参比样的孔。 3.4 反射率 (reflectance) 反射的辐射能通量与入射的辐射能通量的比值。 3.5 标准白板 (white standards) 分为校准白板和参比白板。校准白板和参比白板的技术要求应符合GB/T 9036的规定。 4 测试原理 本标准使用带积分球的双光路分光光度仪测定白色反射膜反射率，要求使用的双光路分光光度仪样品室为密闭暗室。测定的反射率为总反射，包括镜面反射和漫反射。首先采用相同的高反射比漫射白板作为参比白板进行校准，将参比白板放置于参比窗口，校准白板放置于反射测量窗口；测量校准白板的光谱响应值Y(λ)，以此校准白板的光谱响应值为满量程反射率值。以样品替换校准白板放置于反射测量窗口，测量样品的光谱响应值Ps(λ)。按照公式（1）计算得到样品的反射率R(λ)。 反射率计算公式： R(λ) = [Ps(λ) / Y(λ)] * Pw(λ) 式中： R(λ) 为被测样品的反射率； Ps(λ) 为被测样品的光谱响应值； Y(λ) 为校准白板的光谱响应值； Pw(λ) 为校准白板的反射率。 图1 积分球法测定反射率原理图包含组件：光源、参比光束、探测器、积分球、反射样品架、参比白板样品架、反射样品、样品光路、反射镜。 5 测试仪器 分光光度仪应满足以下条件： 使用的分光光度计为双光路： a) 波长范围为380nm~780nm； b) 波长间隔一般为5nm，最大不超过10nm； c) 波长准确度为±0.3nm，波长重复性为±0.15nm； d) 测定值的准确性为±0.3%，重复性为0.15%，当测定值在50%以下时重复性为绝对值±0.1%； e) 积分球直径不小于100mm，且总入射口的面积不超过积分球内反射表面积的4%； f) 光源采用CIE标准照明体，最好采用照明体D65，照明体技术要求详见GB/T 3978—2008。 6 样品 6.1 样品尺寸可根据测试仪器测量窗口大小确定，一般取7mm × 50mm。 6.2 样品应均匀，不应有气泡、折痕，测量表面应平整、光滑、无划伤、无异物和油污等。有特殊要求样品，可按样品标准规定。 7 试验条件 试验条件如下： a) 环境温湿度符合仪器使用要求； b) 环境应防尘，仪器不应受强光照射，周围应无强光、强磁场、强电场干扰，无强气流及腐蚀性气体；仪器工作台应稳固、平整。
