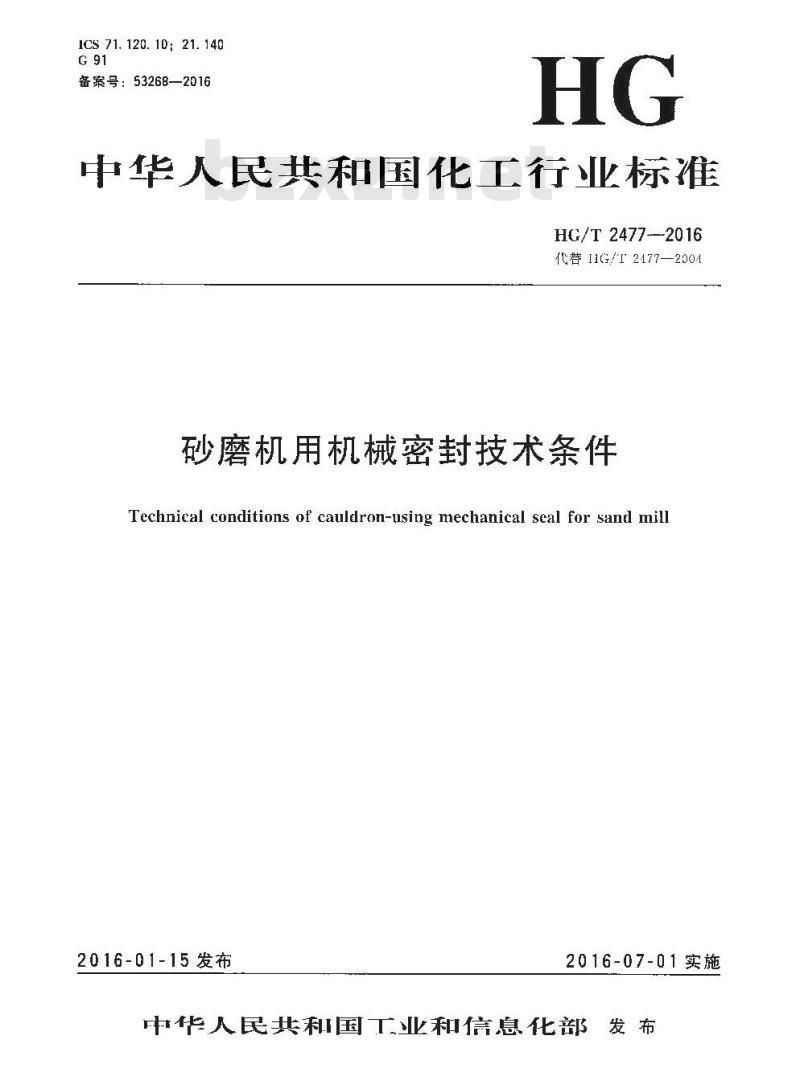

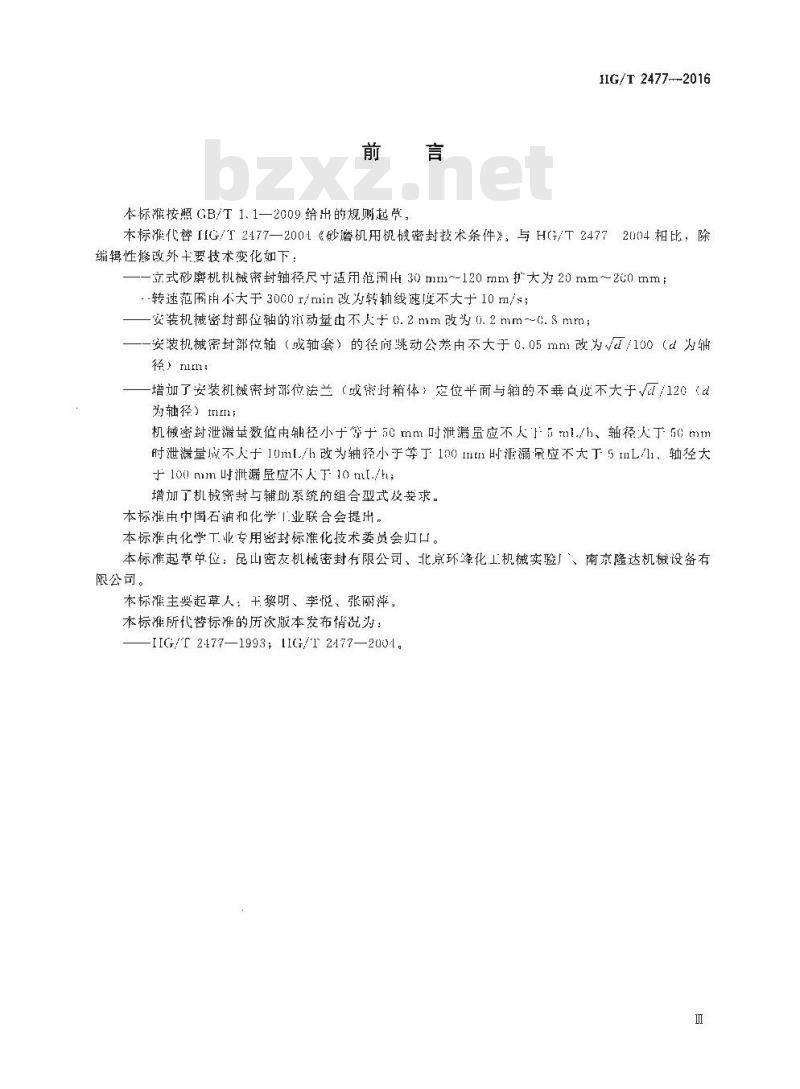

【HG化工标准】 代替 HG/T 2477-2004 砂磨机用机械密封技术条件

HG/T 2477-2016.Technical conditions of cauldron-using mechanical seal for sand mill.

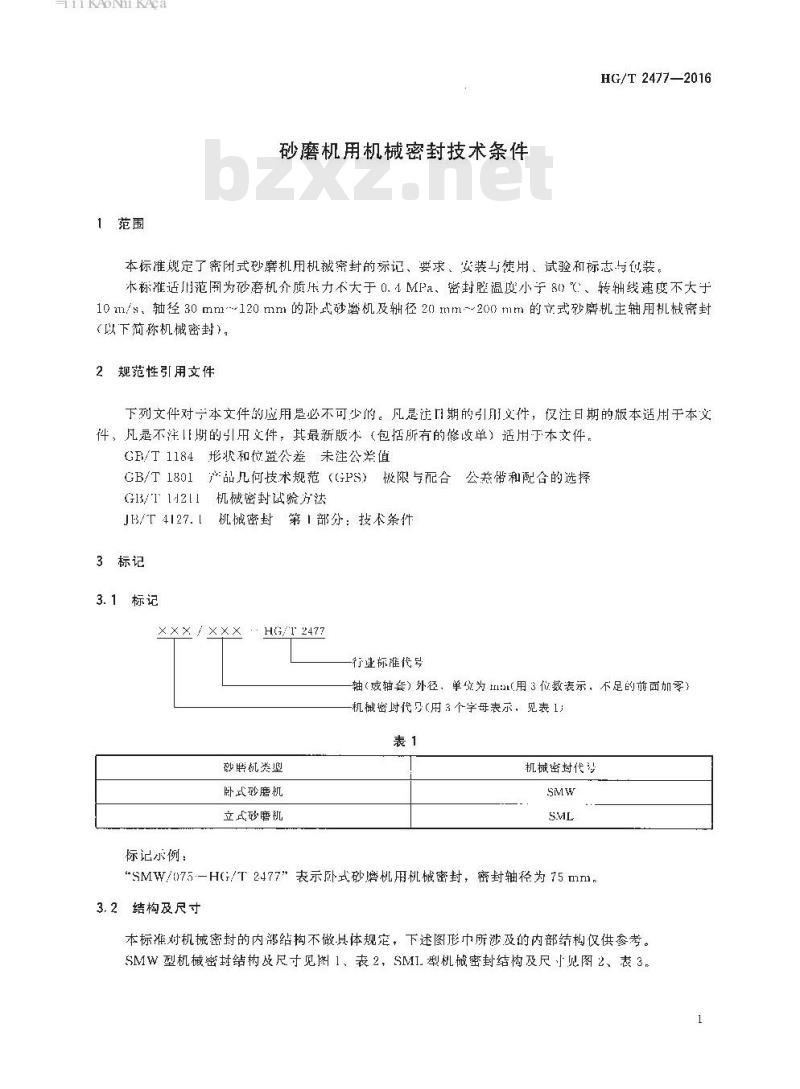

1范围
HG/T 2477规定了密闭式砂磨机用机械密封的标记、要求、安装与使用、试验和标志与包装。
HG/T 2477适用范围为砂磨机介质压力不大于0.4 MPa、密封腔温度小于80°C、转轴线速度不大于10 m/s、轴径30 mm~ 120 mm的卧式砂磨机及轴径20 mm~200 mm的立式砂磨机主轴用机械密封(以下简称机械密封)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184形状和位置公差 未注公差值
GB/T 1801产品几何技术规范(GPS)极限与配合公差带和配合的选择
GB/T 14211机械密 封试验方法
JB/T 4127.1机械密封 第1部分:技术条件
4要求
4.1机械密封动环、静环、弹簧座、O形圈、弹簧的技术要求按JB/T 4127.1的规定。
4.2密封端面的平面度不大于0.9μm,粗糙度Ra值不大于0.2μm。
4.3静止环和旋转环密封端面与安装辅助密封环的平面的平行度要求按GB/T 1184的7级公差。
4.4静止环和旋转环与辅助密封圈接触部分的表面粗糙度Ra值不大于1.6μm，外圆或内孔尺寸公差按GB/T 1801 分别为h8或H8。
4.5密封环环座与静止环和旋转环密封圈配合的孔径表面粗糙度Ra值不大于1.6μm。
4.6同一套机械密封中各弹簧之间的自由高度差不大于0.5mm。
5安装与使用
5.1 安装机械密封部位的轴(或轴套)的外径尺寸公差按GB/T 1184的h8，表面粗糙度Ra值不大于1.6μm。
