- HG/T 3182-2016 代替 HG/T 3182-1987 化工用泵名词术语
【HG化工标准】 代替 HG/T 3182-1987 化工用泵名词术语
本网站 发布时间:
2023-07-14 11:31:25
- HG/T 3182-2016
- 现行
标准号:
HG/T 3182-2016
标准名称:
代替 HG/T 3182-1987 化工用泵名词术语
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 3182-2016.Glossary of terms for chemical pump.

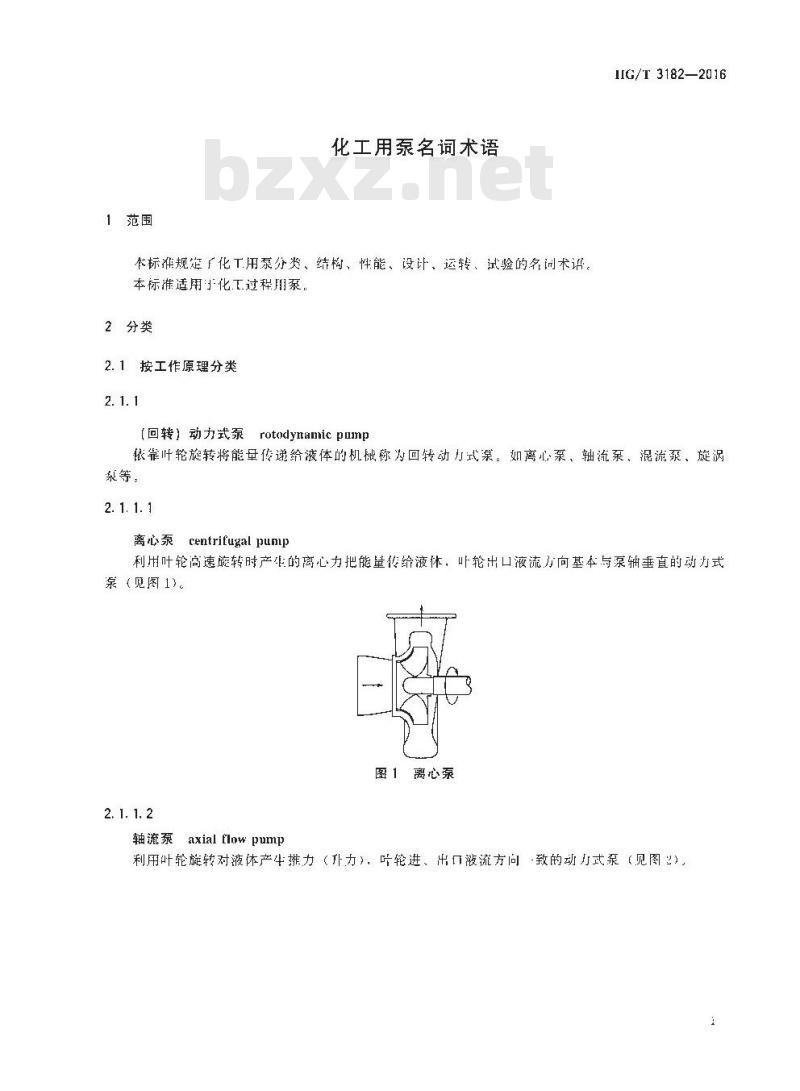

1范围
HG/T 3182规定了化T用泵分类、结构、性能、设计、运转、试验的名词术语。
HG/T 3182适用于化工过程用泵。
2分类
2.1按工作原理分类
2.1.1
(回转)动力式泵 rotodynamic pump
依靠叶轮旋转将能量传递给液体的机械称为回转动力式泵。如离心泵、轴流泵、混流泵、旋涡泵等。
2. 1.1. 1
离心泵 centrifugal pump
利用叶轮高速旋转时产生的离心力把能量传给液体,叶轮出口液流方向基本与泵轴垂直的动力式
泵(见图1)。

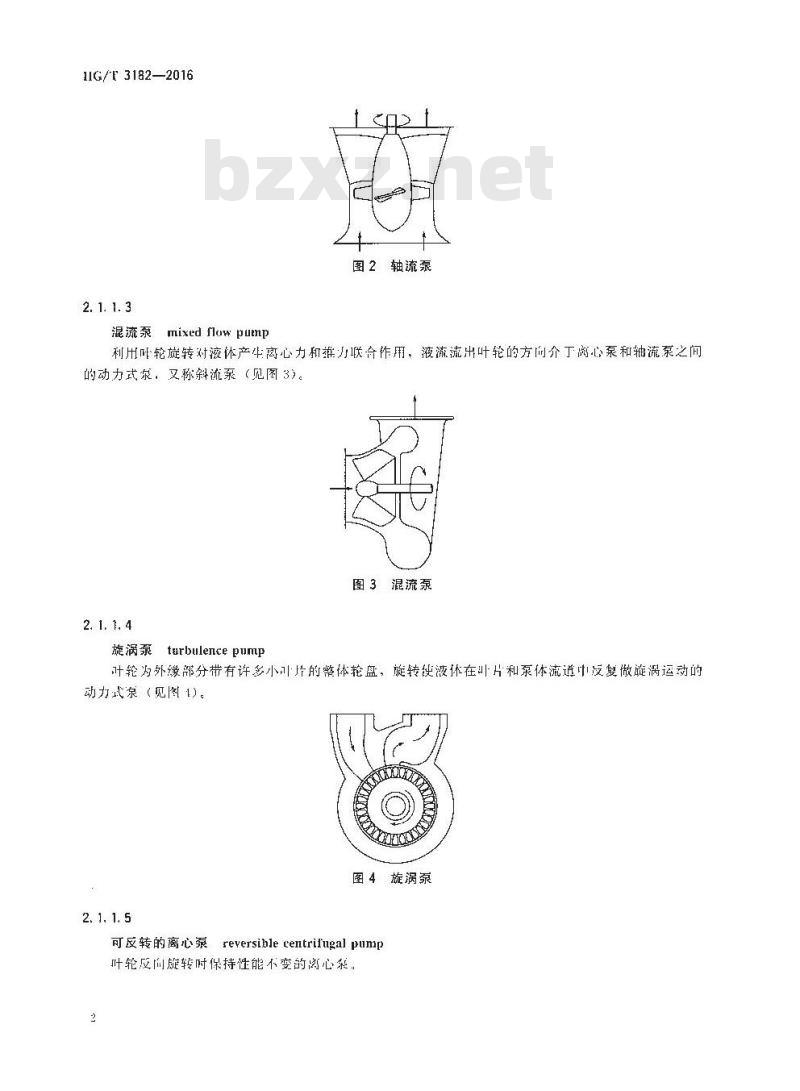

2.1.1.2
轴流泵 axial flow pump
利用叶轮旋转对液体产生推力(升力),叶轮进、出口液流方向一致的动力式泵(见图2)。
2.1. 1.3
混流泵 mixed flow pump
利用叶轮旋转对液体产生离心力和推力联合作用,液流流出叶轮的方向介于离心泵和轴流泵之间
的动力式泵,又称斜流泵(见图3)。
2. 1.1.4
旋涡泵 turbulence pump
叶轮为外缘部分带有许多小叶片的整体轮盘,旋转使液体在叶片和泵体流道中反复做旋涡运动的
动力式泵( 见图4)。
2.1.1.5
可反转的离心泵 reversible centrifugal pump
叶轮反向旋转时保持性能不变的离心泵。
2.1.1.6
涡流泵 vortex pump
由偏置于蜗壳主流道的叶轮在壳体内旋转,产生涡流场而输送液体的泵(见图5)。
1范围
HG/T 3182规定了化T用泵分类、结构、性能、设计、运转、试验的名词术语。
HG/T 3182适用于化工过程用泵。
2分类
2.1按工作原理分类
2.1.1
(回转)动力式泵 rotodynamic pump
依靠叶轮旋转将能量传递给液体的机械称为回转动力式泵。如离心泵、轴流泵、混流泵、旋涡泵等。
2. 1.1. 1
离心泵 centrifugal pump
利用叶轮高速旋转时产生的离心力把能量传给液体,叶轮出口液流方向基本与泵轴垂直的动力式
泵(见图1)。
2.1.1.2
轴流泵 axial flow pump
利用叶轮旋转对液体产生推力(升力),叶轮进、出口液流方向一致的动力式泵(见图2)。
2.1. 1.3
混流泵 mixed flow pump
利用叶轮旋转对液体产生离心力和推力联合作用,液流流出叶轮的方向介于离心泵和轴流泵之间
的动力式泵,又称斜流泵(见图3)。
2. 1.1.4
旋涡泵 turbulence pump
叶轮为外缘部分带有许多小叶片的整体轮盘,旋转使液体在叶片和泵体流道中反复做旋涡运动的
动力式泵( 见图4)。
2.1.1.5
可反转的离心泵 reversible centrifugal pump
叶轮反向旋转时保持性能不变的离心泵。
2.1.1.6
涡流泵 vortex pump
由偏置于蜗壳主流道的叶轮在壳体内旋转,产生涡流场而输送液体的泵(见图5)。
