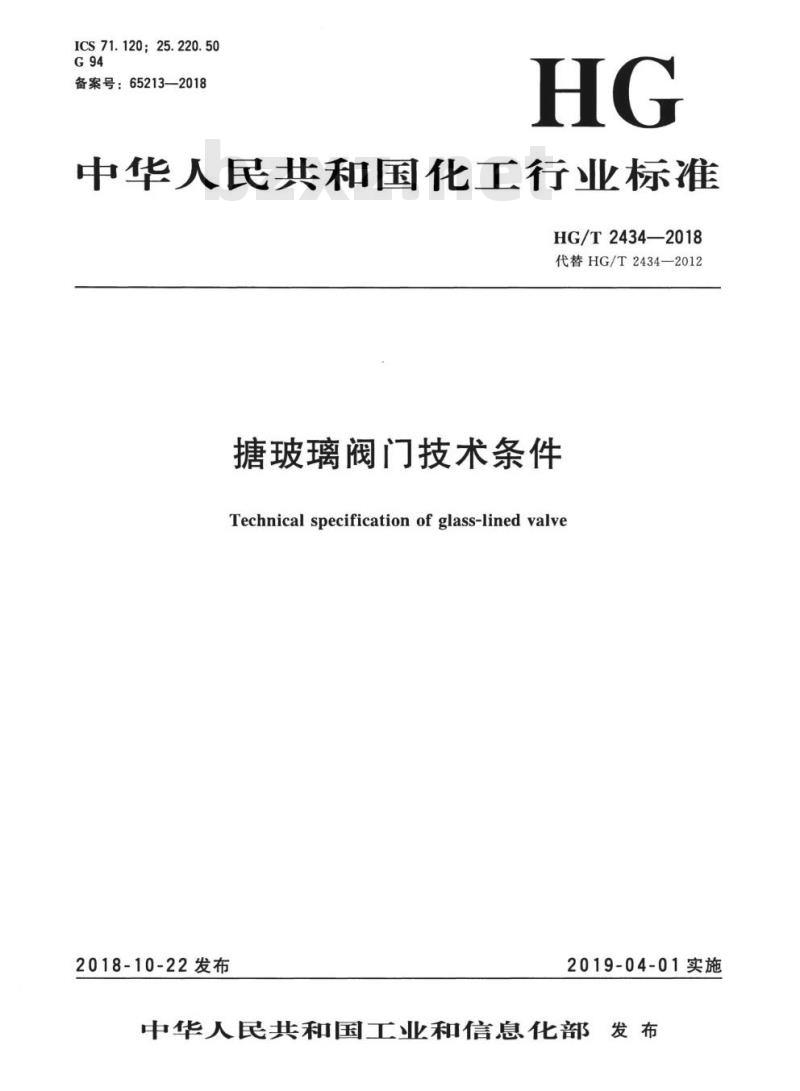

【HG化工标准】 代替 HG/T 2434-2012 搪玻璃阀门技术条件

HG/T 2434-2018.Technical specification of glass-lined valve.

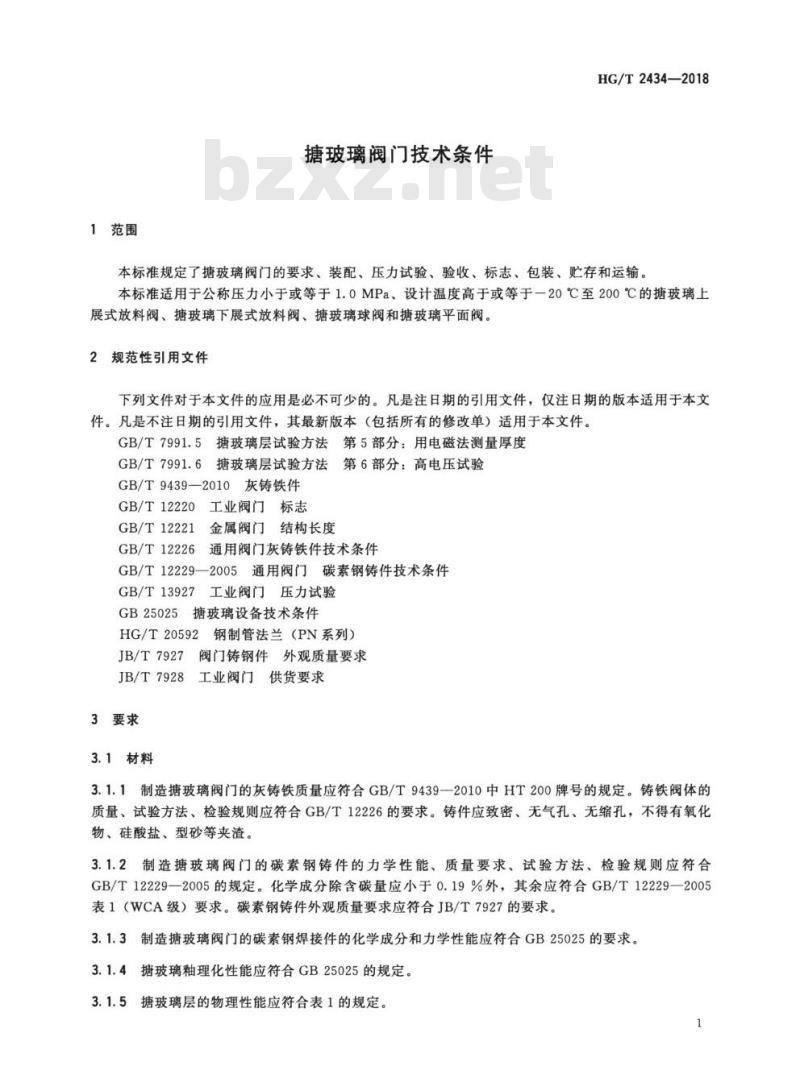

1范围
HG/T 2434规定了搪玻璃阀门的要求、装配、压力试验、验收、标志、包装、贮存和运输。
HG/T 2434适用于公称压力小于或等于1.0MPa、设计温度高于或等于一20℃至200℃的搪玻璃上展式放料阀、搪玻璃下展式放料阀、搪玻璃球阀和搪玻璃平面阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7991.5搪玻璃层试验方法第5 部分:用电磁法测量厚度
GB/T 7991.6搪玻璃层试验方法 第6 部分:高电压试验
GB/T 9439-2010灰铸铁件
GB/T 12220工业阀门标志
GB/T 12221金属阀门结构长度
GB/T 12226通用阀门灰铸铁件技术条件
GB/T 12229-2005 通用阀门碳素钢铸件技术条件
GB/T 13927工业阀门 压力 试验
GB 25025搪玻璃设备 技术条件
HG/T 20592钢制管法兰 (PN系列)
JB/T 7927阀门铸钢件 外 观质量要求.
JB/T 7928 工业阀门 供货要求
3要求
3.1 材料
3.1.1 制造搪玻璃阀门的灰铸铁质量应符合GB/T 9439- -2010中HT 200牌号的规定。铸铁阀体的质量、试验方法、检验规则应符合GB/T 12226的要求。铸件应致密、无气孔、无缩孔，不得有氧化物、硅酸盐、型砂等夹渣。
3.1.2 制造搪玻璃阀门的碳素钢铸件的力学性能、质量要求、试验方法、检验规则应符合GB/T 12229-2005的规定。化学成分除含碳量应小于0.19 %外，其余应符合GB/T 12229-2005表1 (WCA级)要求。碳素钢铸件外观质量要求应符合JB/T 7927的要求。
3.1.3制造搪玻璃阀门的碳素钢焊接件的化学成分和力学性能应符合GB25025的要求。
3. 1.4 搪玻璃釉理化性能应符合GB 25025的规定。

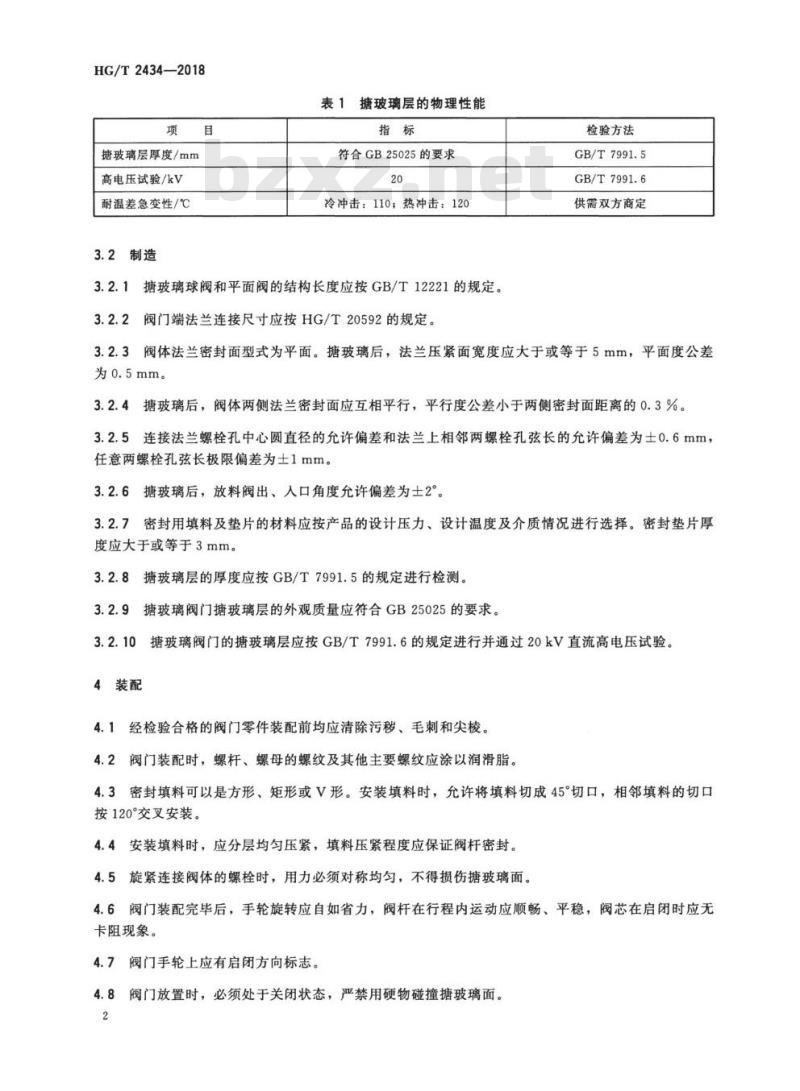

3.1.5 搪玻璃层的物理性能应符合表1的规定。
