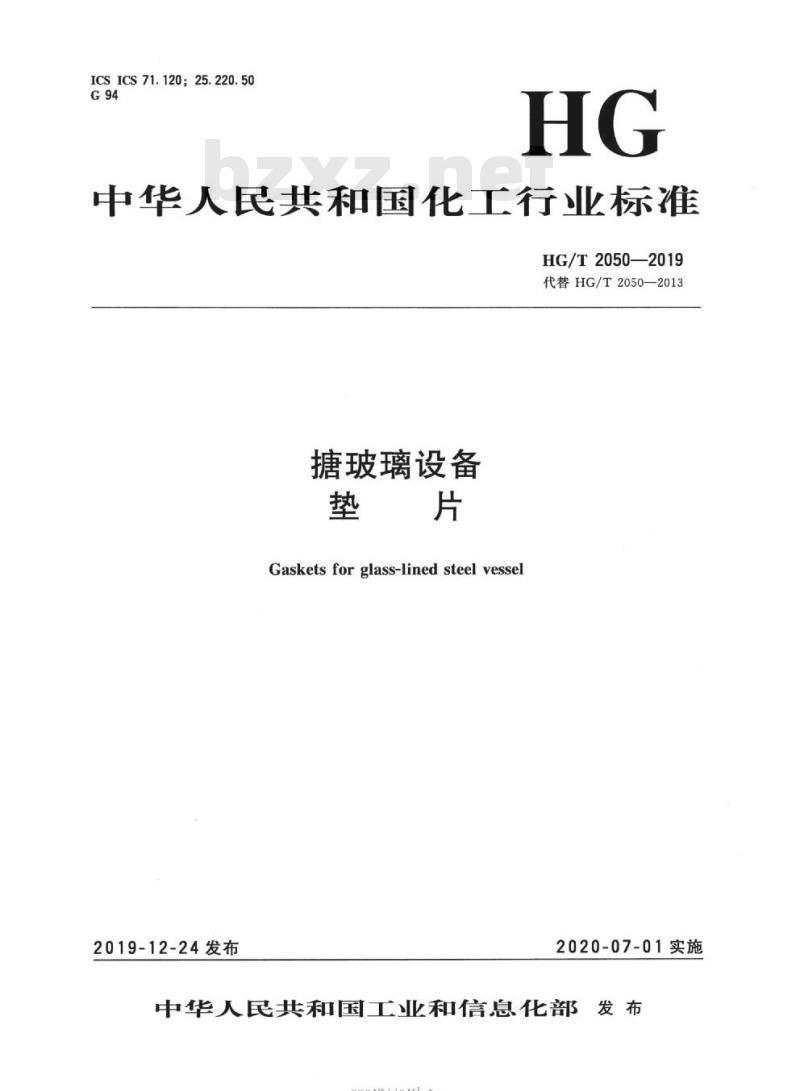

- HG/T 2050-2019 代替 HG/T 2050-2013 搪玻璃设备垫片
【HG化工标准】 代替 HG/T 2050-2013 搪玻璃设备垫片
本网站 发布时间:
2023-06-26 17:03:53
- HG/T 2050-2019
- 现行
标准号:
HG/T 2050-2019
标准名称:
代替 HG/T 2050-2013 搪玻璃设备垫片
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 2050-2019.Gaskets for glass-lined steel vessel.

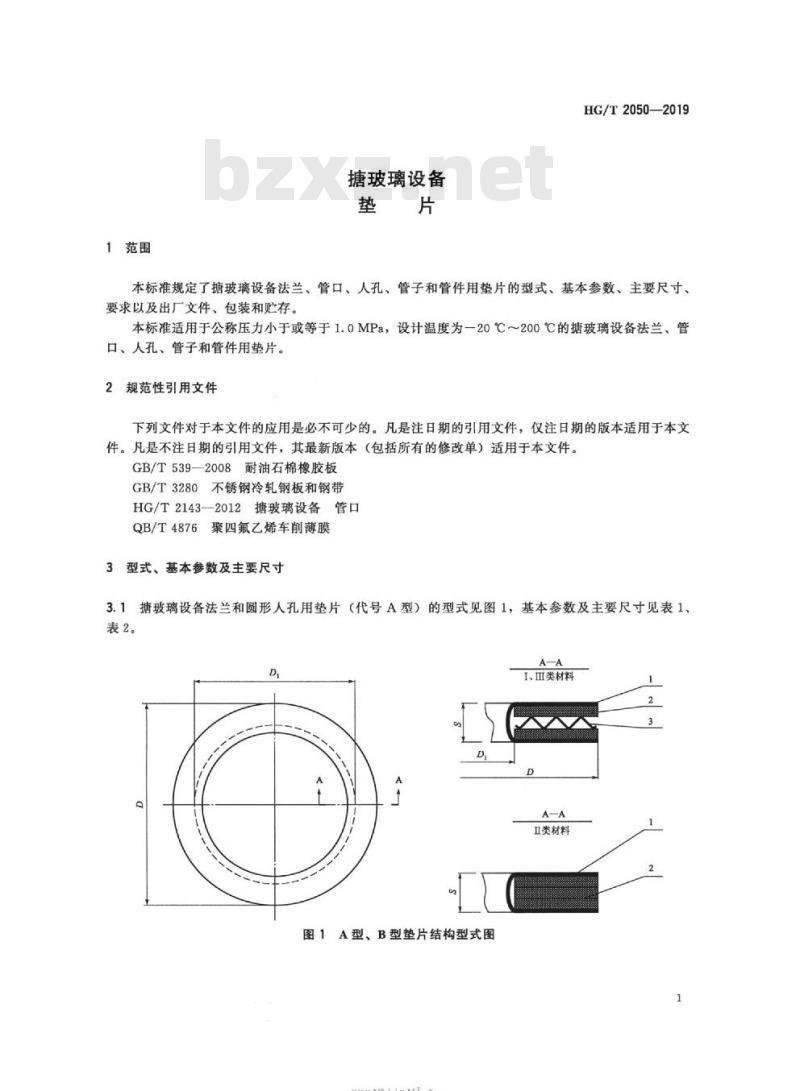

1范围
HG/T 2050规定了搪玻璃设备法兰、管口、人孔、管子和管件用垫片的型式、基本参数、主要尺寸、要求以及出厂文件、包装和贮存。
HG/T 2050适用于公称压力小于或等于1. 0 MPa,设计温度为一20℃~200℃的搪玻璃设备法兰、管口、人孔、管子和管件用垫片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 539-2008 耐油石棉橡胶板
GB/T 3280不锈钢冷轧钢板和钢带
HG/T 2143-2012搪玻璃设备管口
QB/T 4876聚四氟乙烯车削薄膜
3型式、 基本参数及主要尺寸

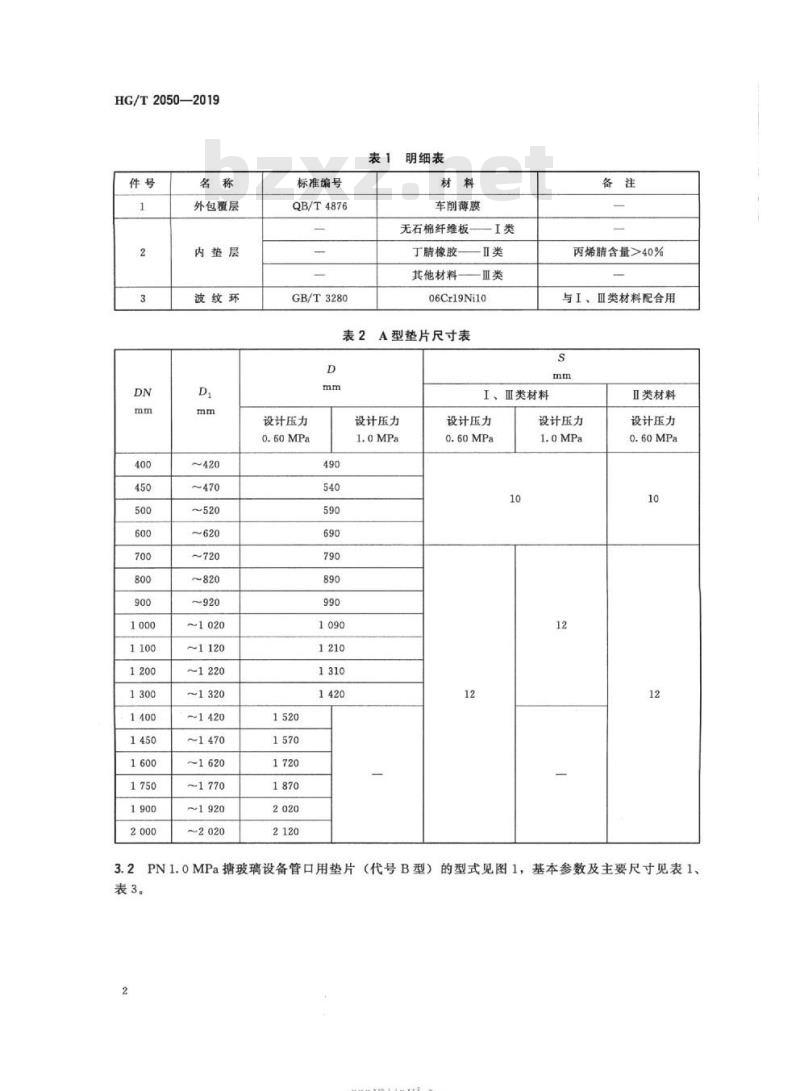

3.1 搪玻璃设备法兰和圆形人孔用垫片(代号A型)的型式见图1,基本参数及主要尺寸见表1、
4要求
4.1材料
4.1.1 I类材料
内垫层为无石棉纤维板加波纹环,适用温度应小于或等于200℃。无石棉纤维板的压缩率应不小于35%,回弹率应不小于15%,耐高温性应不小于25℃;其他应符合GB/T 539-2008中型号NY250的要求。
4.1.2 I类材料
内垫层为丁腈橡胶,适用压力应不大于0.6 MPa,适用温度应小于等于120℃。内垫层的橡胶含
量为50%左右,其硬度应根据介质压力、温度的不同选用邵氏A硬度为60~70的材料。
4.1.3亚 类材料
内垫层为其他材料时,应按所选材料的特性确定其适用的压力和温度以及有关技术要求。
1范围
HG/T 2050规定了搪玻璃设备法兰、管口、人孔、管子和管件用垫片的型式、基本参数、主要尺寸、要求以及出厂文件、包装和贮存。
HG/T 2050适用于公称压力小于或等于1. 0 MPa,设计温度为一20℃~200℃的搪玻璃设备法兰、管口、人孔、管子和管件用垫片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 539-2008 耐油石棉橡胶板
GB/T 3280不锈钢冷轧钢板和钢带
HG/T 2143-2012搪玻璃设备管口
QB/T 4876聚四氟乙烯车削薄膜
3型式、 基本参数及主要尺寸
3.1 搪玻璃设备法兰和圆形人孔用垫片(代号A型)的型式见图1,基本参数及主要尺寸见表1、
4要求
4.1材料
4.1.1 I类材料
内垫层为无石棉纤维板加波纹环,适用温度应小于或等于200℃。无石棉纤维板的压缩率应不小于35%,回弹率应不小于15%,耐高温性应不小于25℃;其他应符合GB/T 539-2008中型号NY250的要求。
4.1.2 I类材料
内垫层为丁腈橡胶,适用压力应不大于0.6 MPa,适用温度应小于等于120℃。内垫层的橡胶含
量为50%左右,其硬度应根据介质压力、温度的不同选用邵氏A硬度为60~70的材料。
4.1.3亚 类材料
内垫层为其他材料时,应按所选材料的特性确定其适用的压力和温度以及有关技术要求。
