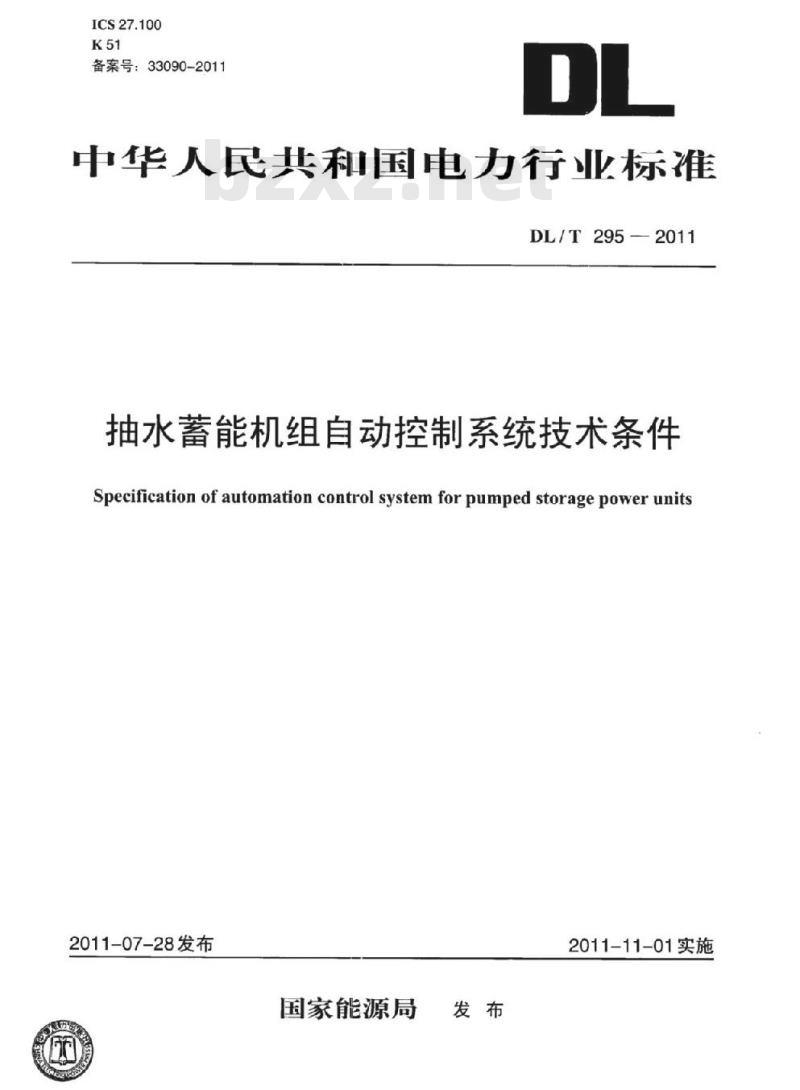

【DL电力标准】 抽水蓄能机组自动控制系统技术条件

DL/T 295-2011.Specification of automation control system for pumped storage power units.

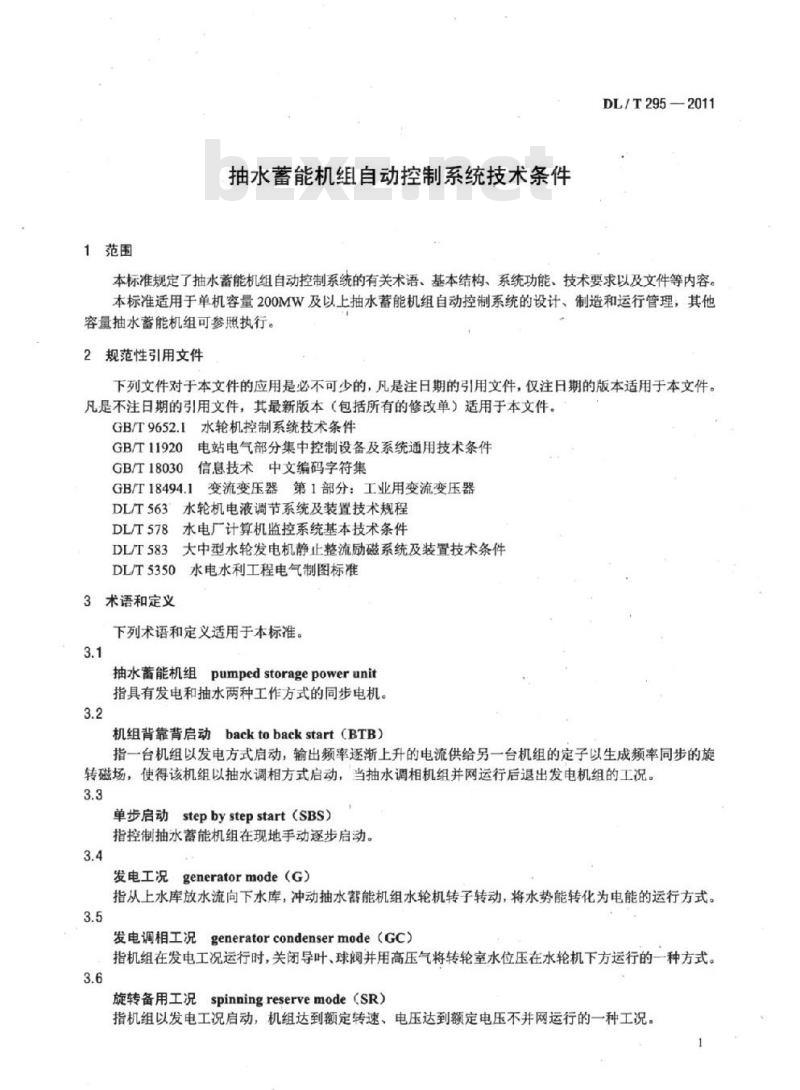

1范围
DL/T 295规定了抽水蓄能机组自动控制系统的有关术语、基本结构、系统功能、技术要求以及文件等内容。
DL/T 295适用于单机容量200MW及以上抽水蓄能机组自动控制系统的设计、制造和运行管理，其他容量抽水蓄能机组可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 9652.1水轮机控制系统技术条件
GB/T 11920电站电气部分集中控制设 备及系统通用技术条件
GB/T 18030信息技术中文编码字符集
GB/T 18494.1变流变压器 第1部分:工业用变流变压器
DL/T 563水轮机电液调 节系统及装置技术规程
DL/T578水电厂 计算机监控系统基本技术条件
DL/T 583大中型水轮发 电机静止整流励磁系统及装置技术条件
DLT 5350水电水利工程电气制图标准
3术语和定义
下列术语和定义适用于本标准。
3.1抽水蓄能机组pumped storage power unit
指具有发电和抽水两种工作方式的同步电机。
3.2机组背靠背启动back to back start (BTB)
指一台机组以发电方式启动，输出频率逐渐上升的电流供给另一台机组的定子以生成频率同步的旋转磁场，使得该机组以抽水调相方式启动，当抽水调相机组并网运行后退出发电机组的工况。
3.3单步启动step by step start (SBS)
指控制抽水蓄能机组在现地手动逐步启动。
3.4发电工况generator mode (G)
指从上水库放水流向下水库,冲动抽水書能机组水轮机转子转动，将水势能转化为电能的运行方式。
3.5发电调相工况generator condenser mode (GC)
指机组在发电工况运行时,关闭导叶、球阀并用高压气将转轮室水位压在水轮机下方运行的-种方式。
